1. 소개

에이 스프링 체크 밸브 (스프링로드 체크 밸브라고도합니다) 단방향입니다, 배관 시스템의 역 흐름을 방지하는 자체 실행 밸브.

정밀성과 신뢰성을 위해 설계되었습니다, 상류 측의 압력이 사전 설정 임계 값을 극복 할 때까지 스프링 메커니즘을 사용하여 폐쇄를 유지합니다. 크래킹 압력.

역류가 장비를 손상시킬 수있는 유체 제어 시스템에서, 제품 오염, 또는 운영을 방해합니다, 스프링 체크 밸브가 필수적입니다.

범위의 산업 기름 & 가스 에게 의약품 시스템 무결성과 효율성을 유지하기 위해 그들에게 의지하십시오.

2. 스프링 체크 밸브 란??

에이 봄 밸브를 점검하십시오 작곡입니다, 자기 행동 비 환식 밸브 (NRV) 스프링로드 메커니즘을 사용하여 한 방향으로 유체 흐름을 허용하고 역류를 방지합니다..

같지 않은 스윙 체크 밸브, 중력과 방향에 따라 다릅니다, 또는 체크 밸브를 들어 올립니다, 유동 유발 리프트에 의존합니다, 스프링로드 체크 밸브의 작동은 상류 압력 그리고 사전로드 스프링의 기계적 저항.

이 고유 한 디자인 때문에, 스프링 체크 밸브 기능은 안정적으로 기능합니다 위치에 관계없이 (수평의, 수직의, 또는 각도), 우주 제약에 이상적입니다, 빠른 차단 및 진동 저항이 필요한 다 방향 흐름 시스템 및 응용 프로그램.

기본 구조 및 구성 요소

스프링 체크 밸브의 작동 방식

• 열기: 상류 압력이 스프링 힘을 초과 할 때 (또한 다운 스트림 압력), 닫는 요소가 좌석에서 밀려납니다, 흐름 경로 생성. 스프링은 유량에 비례하여 압축됩니다.
• 폐쇄: 상류 압력이 떨어지거나 역 흐름이 시작될 때, 스프링이 팽창합니다, 닫는 요소를 좌석에 대고 강제합니다.
  이 씰은 백 플로를 방지합니다, 스프링 강성에 의해 결정된 클로저 속도.

이 빠른 작용 메커니즘은 스프링 체크 밸브가 밀리 초 안에 응답 할 수 있습니다., 압력 서지의 위험 최소화 또는 수격-특히 고주파 사이클링 또는 왕복 장비가있는 시스템에서.

흐름 방향 및 역류 방지

스프링 체크 밸브가 있습니다 엄격하게 단방향. 올바른 설치를 보장하기 위해 밸브 바디 마크 흐름 방향의 화살표.

그만큼 스프링로드 씰 심지어 보장합니다 최소한의 배압 (거의 0.1 저산 모델의 막대) 폐쇄를 활성화합니다, 이상적으로 만드는 것:

• 맥동 시스템 (예를 들어, 왕복 압축기, 다이어프램 펌프)
• 중력 중립 설치 (예를 들어, 수직 배관)
• 중력이나 관성에 의존 할 수없는 시스템

그들의 정확한, 비 슬램 밍 폐쇄 운영 무결성을 보장합니다, 체액 청결, 가스와 증기에서 부식성 액체 및 물에 이르기까지 다양한 유체 유형의 펌프 보호.

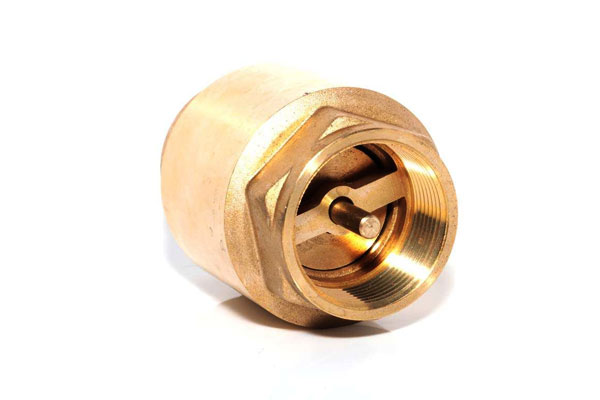

3. 건축 재료

성능, 내구성, 그리고 a의 호환성 스프링 체크 밸브 건축 재료에 크게 의존합니다.

재료 선택은 다음과 같은 요소를 고려해야합니다 유체 유형, 작동 압력 및 온도, 화학적 호환성, 그리고 환경 노출 (예를 들어, 부식, 부식, 또는 열 사이클링).

공통 재료 및 응용 프로그램

4. 스프링 체크 밸브의 유형

스프링 체크 밸브는 유체 제어 시스템의 다양한 요구를 충족시키기 위해 여러 구성으로 설계됩니다..

그들은 모두 역 흐름을 방지하는 근본적인 기능을 제공하는 동안, 그들의 내부 메커니즘과 구조 설계는 크게 다릅니다, 응답 시간과 같은 성능 특성에 영향을 미칩니다, 유량, 장착 방향, 유지 보수 접근성.

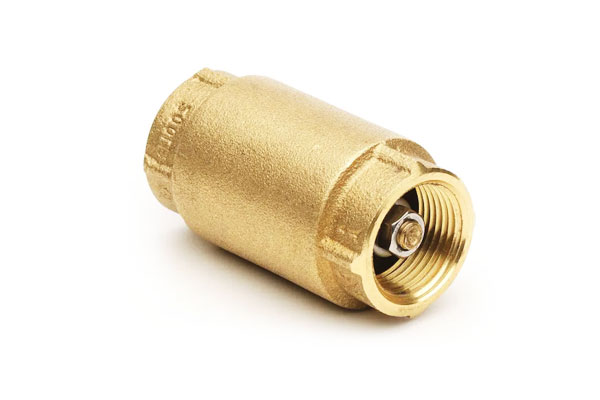

축 (인라인) 스프링 체크 밸브

축 방향 스프링로드 체크 밸브에는 중앙에 정렬 된 스프링과 디스크가 특징입니다. (또는 포펫) 그것은 흐름 축을 따라 직접 움직입니다.

전방 압력이 스프링 힘을 초과 할 때, 디스크는 흐름을 허용하기 위해 들어 올립니다. 압력 강하 또는 흐름 반전시, 스프링은 디스크를 빠르게 재조정합니다, 최소 압력 손실 및 사실상 워터 망치로 빠른 차단 보장.

사용 사례: 고주파 흐름 시스템, 화학 처리 공장, 항공 우주 연료 시스템, 공간과 성능 일관성이 중요한 깨끗한 가스 라인.

볼 형 스프링 체크 밸브

이 디자인에서, 구형 공은 봄에 의해 원추형 또는 구형 좌석에 눌려집니다.. 상류 압력이 스프링 힘 이상으로 상승 할 때, 공이 좌석에서 들어 올려집니다, 흐름을 허용합니다.

이 유형은 간단합니다, 비용 효율적, 특히 수직 장착이 필요한 시스템에 적합하거나 경미한 오염 물질이있는 유체를 처리합니다..

사용 사례: 식수 시스템, 관개 라인, 가벼운 슬러리 애플리케이션, 저압 강하 및 설치 용이성이 가치가있는 기본 유체 제어 시스템.

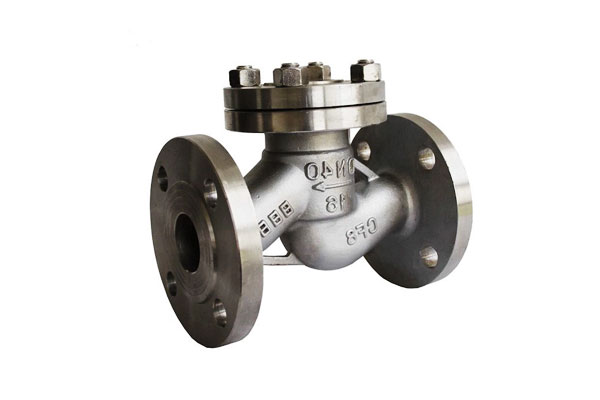

피스톤 형 스프링 체크 밸브

이 밸브는 가이드 피스톤을 닫는 요소로 사용합니다., 더 큰 정렬 및 밀봉 정밀도를 제공합니다.

피스톤은 스프링에 대해 선형으로 움직입니다, 우수한 타이트 차단 성능을 제공하고 누출 위험을 최소화합니다..

제어 된 모션은 가변 흐름 조건에서 안정적인 역류 방지가 필요한 시스템에 이상적입니다..

사용 사례: 유압 시스템, 연료 분사선, 가압 가스 시스템, 산업 자동화 회로.

리프트 형 스프링 체크 밸브

리프트 형 밸브는 수직으로 움직이는 디스크를 사용하여 작동하여 업스트림 압력이 충분히 적용될 때 좌석을 들어 올립니다..

스프링은 전방 흐름이 멈출 때 디스크를 장착 위치로 돌려 보내는 데 도움이됩니다.. 이 밸브는 수직 또는 상향 흐름 방향이 필요하며 꾸준한 유량이있는 응용 프로그램에 더 적합합니다..

사용 사례: 보일러 공급 물 시스템, 증기 응축수 리턴 라인, 및 고압 수직 배관 배열.

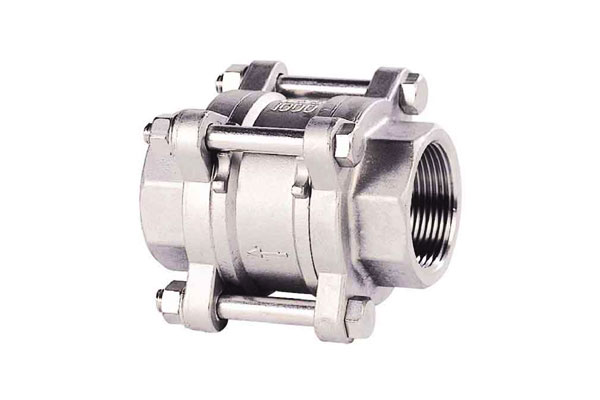

나사산 / 카트리지 형 스프링 체크 밸브

모듈성 및 소형 통합을 위해 설계되었습니다, 카트리지 스타일 또는 스레드 스프링 체크 밸브는 공간이 프리미엄 인 OEM 애플리케이션에서 종종 사용됩니다..

이 밸브는 설치하기 쉽습니다, 바꾸다, 그리고 서비스, 임베디드 시스템 및 매니 폴드 기반 어셈블리에 이상적입니다.

사용 사례: 계측 패널, 공작 기계 냉각수 시스템, 의료 장비, 제한된 공간의 공압 회로.

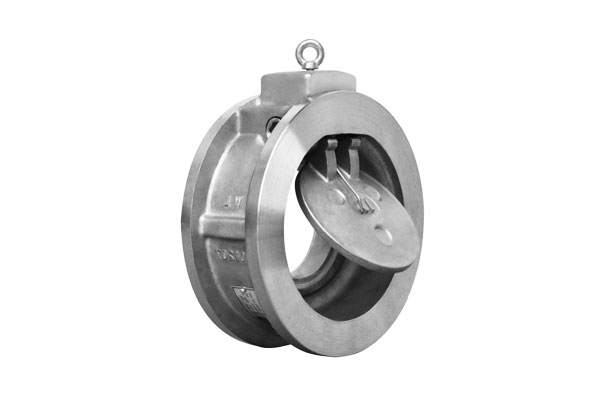

웨이퍼 형 스프링 체크 밸브

웨이퍼 스타일 밸브는 슬림합니다, 두 플랜지 사이에 맞는 디스크 스타일 바디, 상당한 우주 절약을 제공합니다.

그들은 종종 전방 흐름으로 피봇을 열고 백 플로우 아래에서 스냅 셧을 닫는 이중 스프링로드 플레이트를 포함합니다..

그들의 빠른 행동, 비 슬람 클로저는 압력 스파이크 및 배관 시스템에 대한 기계적 충격을 줄입니다..

사용 사례: HVAC 시스템, 워터 펌핑 스테이션, 화재 억제 루프, 우주 구속 된 산업 환경.

위생 (위생) 스프링 체크 밸브

이 밸브는 고순도와 청정 성이 필요한 응용 분야를 위해 특별히 설계되었습니다..

세련된 스테인레스 스틸로 제작되고 위생 표준을 준수 (3-A 또는 EHEDG와 같은), 그들은 매끄럽습니다, 미생물 성장을 방지하기위한 틈새가없는 인테리어.

유체 오염을 피하기 위해 스프링 메커니즘이 완전히 밀폐되어 있습니다..

사용 사례: 제약 제조, 음식 및 음료 가공, 생명 공학 연구소, 및 CIP/SIP 호환 시스템.

5. 스프링 체크 밸브의 성능 특성

Spring Check 밸브는 소형 디자인 및 비 환전 기능뿐만 아니라 정확하고 예측 가능한 성능에도 가치가 있습니다..

6. 스프링로드 체크 밸브의 응용

스프링로드 체크 밸브는 신뢰할 수있는 일원 흐름 제어로 인해 많은 산업에서 중요한 역할을합니다., 소형 크기, 그리고 빠른 응답.

기름 & Gas Industry

• 사용 사례: 다운 홀 도구, 파이프라인, 압축기, 펌프 방전 라인.
• 왜 스프링 체크 밸브?
  그들의 강력한 디자인은 높은 압력을 처리합니다 (최대 6000 psi) 부식성 유체 및 온도를 포함한 가혹한 환경.
  빠른 폐쇄는 유체 망치를 최소화합니다, 고가의 장비 보호.
• 재료: 신맛 가스 및 기타 공격적인 화학 물질을 견딜 수 있도록 스테인레스 스틸 또는 부식 방지 합금으로 구성.

화학 처리

• 사용 사례: 화학 반응기, 전송 라인, 안전 차단 시스템.
• 왜 스프링 체크 밸브?
  그들은 위험하거나 반응성 화학 물질의 역류를 방지합니다, 인력 및 장비 보호.
  빠른 반응과 단단한 밀봉은 오염 위험과 프로세스 비 효율성을 줄입니다..
• 재료: 부식성 합금으로 일반적으로 제작됩니다 (하스텔로이, 모넬) 또는 공격적인 화학 물질에 저항하기 위해 PTFE가 늘어서 있습니다.

수처리 및 분포

• 사용 사례: 펌프 스테이션, 여과 시스템, 관개 네트워크.
• 왜 스프링 체크 밸브?
  신뢰할 수있는 역류 방지는 오염을 피함으로써 수질을 보장합니다.. 낮은 균열 압력 옵션은 저압 영역에서 작동 할 수 있습니다.
• 재료: 놋쇠, 스테인레스 스틸, 그리고 다양한 플라스틱 (PVC, CPVC) 수질과 압력에 따라 사용됩니다.

HVAC 시스템

• 사용 사례: 냉수 시스템, 증기선, 응축수 반환.
• 왜 스프링 체크 밸브?
  그들은 시스템 압력 균형을 유지하는 데 도움이됩니다, 백 플로를 방지하십시오, 워터 망치를 줄입니다, 시스템 수명 및 에너지 효율 향상.
• 재료: 응축수 및 처리 화학 물질의 부식에 저항하기 위해 일반적으로 스테인레스 스틸 또는 황동.

제약 및 식품 가공

• 사용 사례: 멸균 유체 라인, 성분 투약 시스템, 그리고 CIP (깨끗한 장소) 장비.
• 왜 스프링로드 체크 밸브?
  그들의 작품, 위생 설계 및 위생 조건을 유지하는 능력은 교차 오염을 방지하고 프로세스 무결성을 보장합니다..
• 재료: 고급 스테인리스 스틸 (304, 316엘) 부드러운 마감재와 FDA 승인 씰.

발전

• 사용 사례: 보일러 공급 물 시스템, 냉각수 회로, 및 터빈 보조 라인.
• 왜 스프링로드 체크 밸브?
  빠른 폐쇄 동작은 터빈과 보일러가 역류 및 워터 망치로부터 보호합니다, 운영 안전 향상.
• 재료: 고온 및 압력 환경에 적합한 스테인레스 스틸 및 특수 합금.

7. 장점과 한계

스프링 체크 밸브는 고유 한 운영 특성과 설계 이점으로 인해 다양한 산업에서 널리 사용됩니다..

하지만, 어떤 기계 장치처럼, 또한 특정 제한 사항이 있습니다.

스프링 체크 밸브의 장점

신뢰할 수있는 편도 흐름 제어

• 스프링 메커니즘은 백 플로우를 방지하기 위해 밸브가 자동으로 닫히도록합니다., 장비 보호 및 시스템 무결성 유지.
• 조절 가능한 균열 압력으로 인한 낮은 압력 또는 변동에도 효과적입니다..

작고 다재다능한 디자인

• 스윙 또는 리프트 체크 밸브와 비교하여 더 작은 발자국.
• 모든 방향으로 설치에 적합합니다 (수평의, 수직의, 또는 경사) 작동은 중력에 의존하지 않기 때문입니다.

빠른 응답 시간

• 빠른 클로저는 역류를 최소화하고 워터 망치를 방지합니다, 배관 및 시스템 구성 요소에 대한 응력 감소.

광범위한 재료

• 스테인레스 스틸로 제공됩니다, 놋쇠, 플라스틱, 다양한 매체에 맞는 특수 합금, 온도, 압력 조건.

낮은 유지 보수 요구 사항

• 움직이는 부품과 간단한 메커니즘은 마모와 빈번한 서비스의 필요성을 줄입니다..

좋은 밀봉 성능

• 엘라스토머 또는 금속 시트는 엄격한 차단을 제공합니다, 누출 최소화.

스프링 체크 밸브의 제한

잔해에 대한 민감도

• 유체에 고체 또는 미립자가 존재하는 경우 작은 내부 클리어런스 및 스프링 구성 요소가 방해 또는 마모되기 쉽습니다..

• • 더러운 또는 미립자가 함유 된 시스템에서 상류에 효과적인 여과가 필요합니다.

압력 강하

• 스프링 힘과 밸브 설계는 스윙 체크 밸브에 비해 더 높은 압력 강하에 기여합니다., 일부 애플리케이션에서 시스템 효율성을 줄일 수 있습니다.

크기 제한

• 일반적으로 중소형 파이프 크기로보다 효과적이고 경제적입니다. (최대 6 신장).
• 더 큰 직경, 스윙 또는 웨이퍼 체크 밸브가 선호 될 수 있습니다.

봄 피로와 부식

• 주기적 하중 및 부식성 환경으로 인해 스프링이 시간이 지남에 따라 저하 될 수 있습니다., 정기적 인 검사 또는 교체가 필요합니다.

비용

• 일반적으로 간단한 비 스프링로드 체크 밸브보다 비쌉니다, 특히 고급 합금 또는 고압 등급으로 만들어 졌을 때.

8. 스프링 체크 밸브의 설치 및 유지 보수

설치 모범 사례

• 정위: 몸의 화살표는 흐름 방향과 일치해야합니다; 수직 설치 (위로 흐릅니다) 허용됩니다.
• 상류/다운 스트림 공간: 난기류를 최소화하기 위해 5 × 파이프 직경 및 밸브의 3 × 다운 스트림을 유지합니다..
• 플랜지 토크: ASME B16.34 지침을 따르십시오 (예를 들어, 100 2 인치 클래스의 FT-LBS 150 플랜지) 왜곡을 피하기 위해.

유지 보수주기

• 산업 시스템: 분기별로 검사하십시오; 매년 좌석/스프링을 교체하십시오 (또는 후 10,000 사이클).
• 중요한 애플리케이션 (의약품): 매월 살균하십시오; 매번 씰을 교체하십시오 6 달.

문제 해결

• 수다: 밸브 최소값 미만의 유량으로 인해 발생합니다 (예를 들어, 2 인치 밸브 <20 GPM). 해결책: 크래킹 압력이 낮은 1 인치 밸브로 다운 크기.
• 누출: 좌석 손상 또는 잔해를 확인하십시오; 착용하면 PTFE 좌석을 교체하십시오 (전형적인 수명: 1–2 년 연마 유체).
• 고집: 봄 부식 (해수에서 흔합니다). 패시베이션 처리와 함께 316L 스프링을 사용하십시오.

9. 표준 및 인증

• ASME B16.34: 압력 온도 등급을 지배합니다 (예를 들어, 수업 150: 285 400 ° F에서 psi; 수업 2500: 4,520 100 ° F에서 psi).
• 6d 화재: 기름을 위해 & 가스 파이프 라인 밸브, 화재 안전 디자인이 필요합니다 (API 607) 및 도망자 방출 제어 (ISO 15848).
• ISO 13709: 파이프 라인 밸브의 유럽 표준, 글로벌 호환성을 위해 ASME와 정렬됩니다.
• 3-위생 표준: 식품/제약 밸브 용, 표면 마감 및 재료 순도의 의무.

10. 스프링 체크 밸브와 다른 밸브의 비교

스프링 체크 밸브.

최적의 밸브를 선택합니다, 스프링 체크 밸브가 작동 측면에서 일반적으로 사용되는 다른 체크 밸브 유형과 어떻게 비교되는지 이해하는 것이 중요합니다., 성능, 유지, 응용 프로그램 적합성.

11. 결론

스프링 체크 밸브 효과적인 것을 제공합니다, 콤팩트, 까다로운 환경에 걸친 단방향 유체 제어를위한 반응 솔루션.

와 함께 높은 반복성, 낮은 유지 보수, 그리고 사용자 정의 가능한 성능, 그들은 안전 및 시스템 무결성을 우선시하는 산업 분야에서 계속 초석입니다..

입증 된 디자인과 적응성 역류 방지 및 압력 응답 성 미션 크리티컬입니다.

이것: 까다로운 애플리케이션을위한 고정밀 밸브 캐스팅 솔루션

이것 정밀 밸브 캐스팅 서비스를 제공하는 전문화 된 공급 업체입니다, 신뢰성이 필요한 산업에 고성능 구성 요소를 제공합니다, 압력 무결성, 및 치수 정확도.

생 주물에서 가공 된 밸브 바디 및 어셈블리까지, 이것 엄격한 글로벌 표준을 충족하도록 엔지니어링 된 엔드 투 엔드 솔루션을 제공합니다.

우리의 밸브 캐스팅 전문 지식에는 포함됩니다:

투자 주조 밸브 바디의 경우 & 손질

잃어버린 왁스 캐스팅 기술을 사용하여 탁월한 표면 마감 처리 된 복잡한 내부 형상 및 꽉 막기 밸브 구성 요소를 생산합니다..

모래 주조 & 쉘 곰팡이 주조

중간에서 큰 밸브 바디에 이상적입니다, 플랜지, 그리고 보닛-견고한 산업 응용 분야를위한 비용 효율적인 솔루션을 제공합니다, including oil & 가스 및 발전.

밸브 핏을위한 정밀 가공 & 씰 무결성

시트의 CNC 가공, 스레드, 그리고 밀봉면은 모든 캐스트 부분이 치수 및 밀봉 성능 요구 사항을 충족시킬 수 있도록합니다..

중요한 응용을위한 재료 범위

스테인리스 강에서 (CF8/CF8M/CF3/CF3M), 놋쇠, 연성 철, 이중 및 고 합금 재료, 이것 소모품 밸브 주물이 부식성으로 수행되도록 만들어졌습니다, 고압, 또는 고온 환경.

맞춤형 나비 밸브가 필요한지 여부, 스프링 체크 밸브, 글로브 밸브, 게이트 밸브, 또는 산업 밸브 주물의 대량 생산, 이것은 당신의 신뢰할 수있는 파트너입니다 정밀도, 내구성, 그리고 품질 보증.



자주 묻는 질문

크래킹 압력이란 무엇입니까?, 그리고 어떻게 결정됩니까??

균열 압력은 밸브를 열는 데 필요한 최소 상류 압력입니다., 스프링 강성으로 설정.

제조 중에 지정됩니다 (0.5–15 psi) 시스템 요구 사항에 맞게 조정됩니다 (예를 들어, 1 섬세한 RO 막에 대한 psi, 10 유압 시스템의 경우 PSI).

스프링로드 체크 밸브를 수직으로 설치할 수 있습니다?

예. 스윙 체크 밸브와 달리, 스프링 체크 밸브는 수직선으로 안정적으로 작동합니다 (위 또는 아래로 흐릅니다) 봄 힘 때문입니다, 중력이 아닙니다, 폐쇄를 운전합니다.

스프링 체크 밸브의 압력 강하를 줄이는 방법?

볼 유형 디자인을 선택하십시오 (디스크 유형보다 CV가 더 높습니다) 또는 커피 (예를 들어, 3 인치 밸브 150 GPM 흐름은 ΔP를 감소시킵니다 5 psi로 2 psi vs. 2 인치 밸브).

수다를 일으키는 원인, 그리고 그것을 고치는 방법?

채팅은 흐름이 밸브의 최소 작동 속도 아래로 변동될 때 발생합니다., 빠른 개방/폐쇄를 유발합니다.

수정 사항에는 밸브 다운 사이징이 포함됩니다, 스프링 강성 감소, 또는 유량 안정기 상류 설치.

식품 급 응용에 적합한 스프링 체크 밸브입니다?

예. 316전기 표면이있는 L 스테인레스 스틸 밸브 (라 <0.8 μm) EPDM/Viton Seals는 FDA 및 3-A 표준을 충족합니다, 식품/제약 라인의 박테리아 축적 방지.
