Comment éviter l'inclusion de scories dans le moulage de mousse perdue?

Introduction

Moulage de mousse perdue (LFC) est reconnue comme l'une des technologies de moulage en forme quasi nette les plus avancées dans la fabrication de fonderies modernes.

En remplaçant les moules et les noyaux conventionnels par des modèles en mousse jetables, le procédé offre de nombreux avantages, y compris moulage simplifié, précision dimensionnelle élevée, excellente finition de surface, surépaisseur d'usinage réduite, et la capacité de produire des pièces moulées très complexes.

C'est devenu une méthode de fabrication importante pour les composants automobiles, corps de pompes et de vannes, machines agricoles, équipement minier, et diverses pièces moulées industrielles.

Cependant, malgré ses nombreux avantages, Le moulage à mousse perdue introduit également des défis de processus uniques qui sont rarement rencontrés dans le moulage au sable conventionnel..

Pendant le versement, le motif de mousse subit une pyrolyse et une gazéification rapides, générant de grands volumes de produits de décomposition gazeux et liquides.

Combiné avec l'oxydation du métal fondu, problèmes d'intégrité du revêtement, instabilité du sable sec, et paramètres de processus inappropriés, ces facteurs peuvent entraîner inclusion de scories, l'un des défauts de moulage les plus courants et les plus difficiles.

1. Qu'est-ce que l'inclusion de scories dans le moulage de mousse perdue?

L'inclusion de scories est un défaut de coulée courant et critique dans casting de mousse perdu (LFC), faisant référence à la capture de matières étrangères non métalliques à l'intérieur ou à la surface d'une pièce moulée pendant le remplissage et la solidification du moule.

Contrairement à la porosité des gaz ou aux cavités de retrait, les inclusions de scories sont constituées de contaminants solides qui s'incrustent dans la matrice métallique, compromettant potentiellement à la fois l'apparence et l'intégrité structurelle du composant fini.

Dans le casting de mousse perdu, les inclusions de scories sont plus complexes que dans le moulage au sable conventionnel car le processus implique la vaporisation simultanée du motif de mousse, décomposition des matériaux polymères, évacuation des gaz, et remplissage du moule avec du métal en fusion.

Toute instabilité lors de ces étapes peut introduire des contaminants dans la cavité de coulée.

Types courants d’inclusions de scories

Les inclusions de scories dans les pièces moulées en mousse perdue peuvent provenir de diverses sources, y compris:

• Bataille de métal en fusion généré lors de la fusion ou du traitement de l’alliage.
• Films d'oxyde formé par l'oxydation du métal en fusion lors de la coulée.
• Fragments de revêtement réfractaire causé par la fissuration du revêtement, peeling, ou érosion.
• Particules de sable sec pénétrer dans la cavité à travers des revêtements endommagés ou une mauvaise étanchéité du moule.
• Résidus de pyrolyse des motifs de mousse, y compris les dépôts carbonés et les matériaux polymères partiellement décomposés.
• Contaminants étrangers, comme la poussière, débris réfractaires, ou impuretés introduites lors de la manipulation et de la préparation du moule.

Parce que ces matériaux ont des propriétés physiques et chimiques différentes de celles du métal environnant, ils restent sous forme de discontinuités dans la coulée après solidification.

Apparence typique

L'apparence des inclusions de laitier dépend du type de contaminant et de l'alliage de coulée. Les caractéristiques communes incluent:

• Taches irrégulières noires ou gris foncé sur les surfaces usinées.
• Particules de silice blanches ou de couleur claire incrustées dans le métal.
• Films d'oxyde minces ou inclusions en couches.
• Particules non métalliques groupées distribuées près de la surface ou dans des régions localisées.
• Taches de surface rugueuses accompagnées d'adhérence du sable.
• Cavités partiellement remplies de matériau réfractaire ou de laitier.

Dans de nombreux cas, les inclusions de scories ne deviennent visibles qu'après que l'usinage ait retiré la peau de coulée, révélant des particules non métalliques incrustées sous la surface.

Pourquoi l'inclusion de scories est un défaut grave

Les inclusions de scories sont bien plus que des imperfections esthétiques : elles peuvent réduire considérablement la qualité de la coulée et les performances de service.. En fonction de leur taille et de leur emplacement, ils peuvent conduire à:

• Résistance à la traction et résistance aux chocs réduites.
• Résistance à la fatigue inférieure en raison de la concentration des contraintes autour des inclusions.
• Mauvaise étanchéité à la pression des vannes, pompes, et composants hydrauliques.
• Augmentation des rebuts d'usinage causés par les inclusions exposées sur les surfaces finies.
• Résistance à l’usure et performances d’étanchéité réduites.
• Amorçage potentiel de fissures sous chargement cyclique ou thermique.

Pour les composants critiques pour la sécurité tels que blocs moteurs, boîtiers de pompage, corps de vanne papillon, collecteurs hydrauliques, et navires de pression, même de petites inclusions de scories peuvent entraîner un rejet car elles peuvent compromettre la fiabilité et la durabilité à long terme.

Comment l'inclusion de scories diffère des autres défauts de coulée

L'inclusion de scories est souvent confondue avec d'autres défauts internes, mais ses caractéristiques sont distinctes.

2. L'analyse des causes profondes de l'inclusion de scories dans le moulage de mousse perdue

Un seul facteur provoque rarement l’inclusion de scories dans la coulée de mousse perdue.

Plutôt, c'est un défaut systématique résultant de l'interaction de la qualité du motif, performances du revêtement réfractaire, opérations de moulage, propreté du métal en fusion, conditions de coulée, contrôle du vide, et conception de systèmes de contrôle d'accès.

Défaillance du revêtement réfractaire: La cause la plus critique

Le revêtement réfractaire est la seule barrière protectrice séparant le métal en fusion du sable sec environnant..

Il remplit plusieurs fonctions, y compris le support de la cavité du moule, empêcher la pénétration du sable, contrôler la perméabilité aux gaz, résister aux chocs thermiques, et protéger la surface de coulée.

Par conséquent, l'intégrité du revêtement est la base d'un moulage de mousse perdue sans défaut.

Une fois que le revêtement perd son intégrité, particules de sable, fragments de revêtement, et les résidus de décomposition peuvent facilement pénétrer dans le flux de métal en fusion, entraînant des inclusions de scories.

La défaillance du revêtement se présente généralement sous trois formes.

Fissuration mécanique lors de la manipulation du motif

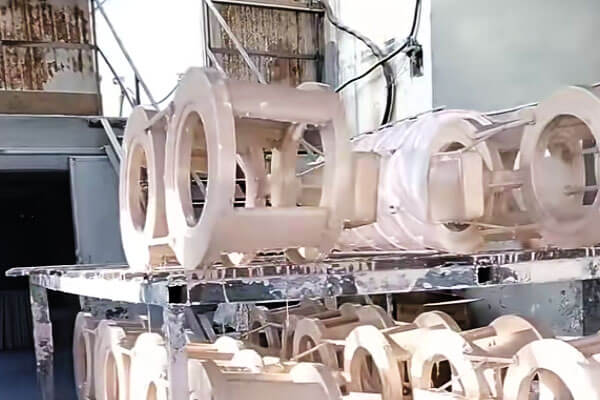

Avant de verser, les modèles en mousse enduite sont transportés, assemblée, séchage, remplissage de sable, et compactage vibratoire.

Lors de ces opérations, le revêtement est soumis à une traction, compressif, et contraintes de flexion.

Les fissures se développent le plus souvent:

• Joints à motifs
• Connexions carotte-canne
• Intersections coureur-entrée
• Coins pointus
• Sections à parois minces
• Zones avec une épaisseur de revêtement inégale

Même les fissures microscopiques peuvent devenir des canaux à travers lesquels le sable sec est aspiré dans la cavité du moule pendant le coulage..

Érosion à haute température par le métal en fusion

Pendant le versement, le métal en fusion heurte continuellement la carotte, coureurs, et les parois creuses à des températures allant généralement de 1,380°C à 1 560 °C, selon l'alliage.

Si le revêtement manque de suffisamment:

• Force de liaison à haute température
• Résistance à l'abrasion
• Stabilité réfractaire

sa surface s'érode progressivement, peelings, ou s'écaille. Les particules réfractaires détachées sont ensuite transportées avec le métal fondu et s'incrustent dans la pièce moulée sous forme d'inclusions non métalliques..

Le système de déclenchement est particulièrement vulnérable car il subit une exposition prolongée au métal en fusion à haute vitesse avant que la cavité ne soit complètement remplie..

Défaillance du choc thermique

L'une des caractéristiques déterminantes du moulage de mousse perdue est le contact soudain entre les revêtements à température ambiante et le métal en fusion à des températures extrêmement élevées..

Ce changement rapide de température génère de fortes contraintes thermiques au sein de la couche de revêtement..

Des revêtements présentant une mauvaise résistance aux chocs thermiques peuvent se développer:

• Fissuration superficielle
• Délaminage interne
• Écaillage local
• Fracture complète

Ces défauts exposent le sable sec environnant directement au métal en fusion., augmentant considérablement la probabilité d'inclusions de scories et de sable.

Étanchéité insuffisante et faiblesses du système de portail

Le système d'entrée sert de voie principale pour le métal en fusion entrant dans la cavité du moule., ce qui rend son intégrité structurelle essentielle pour un flux de métal propre.

En pratique, les interfaces entre la grappe, coureurs, ingérer, et le motif de mousse sont parmi les endroits les plus vulnérables à l'inclusion de scories.

Les problèmes potentiels incluent:

• Mauvaise liaison adhésive entre les composants en mousse.
• Couverture de revêtement insuffisante au niveau des joints.
• Fissures formées pendant le transport ou les vibrations.
• Connexions desserrées après le compactage du moule.
• Ouvertures de coulée mal scellées qui permettent au sable ou à la poussière de pénétrer avant de verser.

Lorsque le métal en fusion traverse ces zones affaiblies, Le sable sec environnant et les débris de revêtement peuvent être lavés directement dans le flux de métal, créant des inclusions localisées souvent difficiles à détecter jusqu'à l'usinage.

Renforcement adéquat des articulations, application uniforme du revêtement, et une inspection minutieuse avant le moulage sont donc essentielles pour maintenir un système de porte entièrement étanche..

Vitesse excessive d’écoulement du métal et érosion du revêtement

Le comportement hydrodynamique du métal en fusion a une influence directe sur la formation des inclusions de scories..

À mesure que la vitesse de coulée augmente, l'énergie cinétique du flux de métal augmente considérablement, intensifiant son impact à la fois sur le revêtement réfractaire et sur les surfaces du moule.

Plusieurs conditions de procédé peuvent contribuer à une érosion excessive:

• Tête métallostatique élevée causée par une hauteur de coulée excessive.
• Sections de déclenchement surdimensionnées qui accélèrent la vitesse locale du métal.
• Écoulement turbulent résultant de changements brusques dans la géométrie des canaux.
• Coulée instable causée par des flux de métal interrompus ou fluctuants.
• Températures de coulée trop élevées qui ramollissent les liants d'enduit.

Dans ces conditions, le revêtement est soumis à un décapage mécanique continu.

L'érosion progressive affaiblit son adhérence, provoquant le détachement des particules réfractaires et leur entraînement dans le métal en écoulement.

En outre, un flux de métal turbulent plie les films d'oxyde et les scories de surface dans la pièce moulée, augmentant encore la concentration d'inclusions non métalliques.

Pour cette raison, les systèmes modernes de moulage de mousse perdue mettent l'accent sur la douceur, remplissage laminaire avec des systèmes de déclenchement soigneusement conçus qui minimisent les turbulences et l'usure du revêtement.

Mauvais contrôle du vide et entraînement du sable

Le vide est l’une des caractéristiques déterminantes du moulage de mousse perdue. Il stabilise le moule en sable sec, améliore la décomposition de la mousse, favorise l'évacuation des gaz, et améliore le remplissage des moules.

Cependant, la pression du vide doit être soigneusement contrôlée.

Une pression négative excessive peut augmenter considérablement le risque d'inclusion de scories à travers deux mécanismes principaux.

D'abord, un vide plus fort augmente la vitesse de remplissage du métal en fusion, augmentant ainsi la contrainte de cisaillement des murs et accélérant l'érosion du revêtement.

Deuxième, lorsque des fissures ou des défauts du revêtement sont présents, la différence de pression à travers le revêtement endommagé attire activement les particules de sable sec dans le flux de métal en fusion.

Au lieu de rester en dehors de la cavité, le sable est littéralement aspiré par les défauts du revêtement et transporté dans la pièce coulée.

Ceci explique pourquoi un vide excessif est souvent corrélé à:

• Taux d’inclusion de sable plus élevés.
• Adhésion accrue du sable.
• Érosion plus grave du revêtement.
• Une plus grande contamination des surfaces.

Le maintien d'un niveau de vide optimisé et stable est donc essentiel pour équilibrer le support du moule., évacuation des gaz, et prévention de l’inclusion.

Caractéristiques inappropriées du sable sec

Bien que le sable sec n'entre pas directement en contact avec le métal en fusion dans des conditions normales, ses propriétés physiques influencent fortement la probabilité d'inclusion de scories.

Plusieurs caractéristiques du sable sont particulièrement importantes:

• Sable trop grossier peut pénétrer plus facilement dans les microfissures du revêtement et est plus susceptible de s'incruster dans la surface de coulée.
• Teneur élevée en poussières ou en particules fines dans le sable récupéré peut être transporté par flux de gaz ou sous vide, former des inclusions non métalliques dispersées dans toute la pièce coulée.
• Grains de sable angulaires créer une plus grande abrasion lors du compactage par vibration, augmentant le risque d'endommagement du revêtement par rapport aux grains arrondis.
• Sable recyclé mal nettoyé peut contenir des fragments de revêtement résiduels, oxydes métalliques, ou des contaminants étrangers qui deviennent des sources supplémentaires d'inclusions.

Pour minimiser ces risques, les fonderies devraient utiliser des, sable siliceux sec à répartition granulométrique contrôlée, éliminer régulièrement les fines du sable récupéré, et maintenir une qualité de sable constante grâce à une surveillance de routine.

Métal en fusion contaminé et résidus de scories

Même avec un système de moule et de revêtement optimisé, le métal en fusion sale reste une source majeure d'inclusion de scories.

Pendant la fusion et la manipulation du métal, des impuretés non métalliques sont générées en continu par oxydation, formation de scories, usure réfractaire, et réactions de traitement des alliages.

Les sources typiques incluent:

• Scories de four.
• Films d'oxyde.
• Particules réfractaires en poche.
• Résidus d'inoculation.
• Produits de réaction de nodularisation dans la fonte ductile.
• Oxydation secondaire lors du piquage et du versement.
• Contaminants introduits lors du transfert de métal.

Si ces impuretés ne sont pas complètement éliminées avant de verser, ils s'écoulent directement dans le système de porte et finissent par être piégés à l'intérieur du moulage.

Les pièces moulées en acier sont particulièrement sensibles car leurs températures de coulée plus élevées accélèrent l'oxydation., produire des inclusions d'oxyde supplémentaires pendant le transfert de métal.

Les fonderies modernes emploient donc toute une gamme de techniques de purification du métal en fusion, notamment l'écrémage des scories., filtration en mousse céramique, pratiques de poche optimisées, et coulée contrôlée - pour garantir la plus grande propreté possible du métal avant de remplir le moule.

3. Stratégies de prévention pour l'inclusion de scories dans le moulage de mousse perdue

Pour obtenir des pièces moulées toujours propres dans les pièces moulées en mousse perdue, il ne suffit pas de corriger les défauts individuels après la production..

Parce que les inclusions de scories peuvent provenir du revêtement réfractaire, motif en mousse, système de déclenchement, sable de moulage, métal fondu, ou processus de coulée,

la solution la plus efficace consiste à établir un système de contrôle de processus intégré dans lequel chaque étape contribue à prévenir la contamination.

Plutôt que de traiter l’inclusion des scories comme un problème isolé, les principales fonderies adoptent une «philosophie de fabrication « zéro inclusion »,

se concentrer sur le maintien de la propreté du métal et sur la protection de la cavité du moule à partir du moment où le modèle en mousse est assemblé jusqu'à ce que le moulage soit complètement solidifié.

Construire un système de revêtement réfractaire à haute intégrité

Le revêtement réfractaire est la barrière protectrice la plus critique dans le moulage de mousse perdue.

Il sépare le métal fondu du sable sec tout en permettant aux gaz générés par la décomposition de la mousse de s'échapper..

Le revêtement doit donc atteindre un équilibre optimal entre résistance mécanique, Résistance, perméabilité, et résistance aux chocs thermiques.

Un revêtement trop poreux permet au métal en fusion de pénétrer dans le moule, tandis qu'un autre avec une perméabilité insuffisante piège les gaz de décomposition.

De même, les revêtements ayant une faible résistance mécanique peuvent se fissurer lors de la manipulation, alors qu'une résistance insuffisante à haute température peut entraîner une érosion et un pelage lors du coulage.

Utilisez différents revêtements pour différentes fonctions

Une erreur courante consiste à appliquer la même épaisseur de revêtement sur tout le groupe de motifs..

En pratique, différentes régions subissent des charges thermiques et mécaniques très différentes.

Par exemple:

• Puces expérimentez la vitesse du métal la plus élevée.
• Coureurs supporter une érosion prolongée des métaux.
• Ingates subir un choc thermique sévère.
• Cavités de coulée nécessitent principalement une stabilité dimensionnelle et un état de surface.

Donc, de nombreuses fonderies avancées appliquent intentionnellement un 30–Revêtement 50 % plus épais sur le système de portail que sur le corps de coulée.

Ce revêtement renforcé sert de couche protectrice sacrificielle qui résiste au récurage prolongé du métal sans contaminer la cavité de coulée..

Sélectionnez des systèmes de reliure haute performance

Le liant détermine en grande partie si le revêtement survit aux chocs thermiques.

Les revêtements modernes en mousse perdue utilisent couramment:

• Liants de silice colloïdale
• Systèmes réfractaires en aluminium-silicate
• Revêtements à base de zircon
• Revêtements à base de mullite
• Agents de liaison céramiques haute température

Au lieu de se fissurer sous un chauffage soudain, ces systèmes de liant avancés frittent progressivement, maintenir l'intégrité structurelle tout au long du coulage.

Contrôler les conditions de séchage

Même les revêtements haut de gamme peuvent échouer si le séchage est mal contrôlé.

Un bon séchage devrait fournir:

• Élimination uniforme de l'humidité
• Retrait contrôlé
• Résistance du revêtement stable
• Durcissement complet sans fragilité excessive

Un séchage rapide peut créer une contrainte de traction interne qui produit des microfissures invisibles, tandis qu'un séchage insuffisant laisse une humidité résiduelle qui affaiblit l'adhérence du revêtement et augmente le risque d'écaillage explosif lors du coulage..

Renforcer l'intégrité structurelle de l'assemblage du motif en mousse

Le modèle de mousse consommable est relativement fragile par rapport aux moules conventionnels.

Pendant le transport, assemblée, remplissage de sable, et compactage vibratoire, les sections de mousse non soutenues peuvent fléchir ou se déformer, provoquant la fissuration du revêtement avant même le début du versement.

Le maintien de la rigidité structurelle est donc essentiel pour empêcher l'intrusion de sable..

Renforcer les systèmes de contrôle à long terme

Les carottes et les canaux longs doivent être renforcés à l'aide de:

• Nervures de support en mousse
• Tiges de renfort temporaires
• Manchons en plastique ou composite
• Supports externes

Ces renforts minimisent la flexion lors du compactage du moule et réduisent considérablement les dommages au revêtement..

Optimiser la conception des joints

Connexions entre:

• Sprue et coureur
• Coureur et ingate
• Ingate et casting

devrait exposer:

• Force de liaison élevée
• Alignement précis
• Transitions fluides
• Couverture complète du revêtement

Les joints lâches ou mal adhérés sont parmi les points d'entrée les plus courants pour le sable sec et les fragments de revêtement..

Élimine les concentrations de stress

Les coins pointus créent des contraintes localisées pendant le séchage et la dilatation thermique.

Le remplacement des intersections à 90 degrés par des congés généreux s'améliore:

• Continuité du revêtement
• Résistance mécanique
• Résistance aux chocs thermiques
• Stabilité du flux de métal

Les transitions douces réduisent également les turbulences lors du remplissage du moule.

Adoptez une procédure de moulage douce et contrôlée

L’opération de moulage est l’une des sources d’inclusion de scories les plus négligées.

Même un motif parfaitement enduit peut être endommagé par un remplissage de sable inapproprié ou des vibrations excessives..

Remplissez le flacon progressivement

Le sable sec ne doit jamais être déversé directement sur l'amas de mousse..

Plutôt:

1. Placez une couche de sable au fond du flacon..
2. Positionner solidement le motif enduit.
3. Introduire le sable lentement à l'aide d'un tuyau flexible ou d'un rideau d'alimentation.
4. Laissez le sable entourer naturellement le motif avant le début du compactage..

Cela minimise l'impact direct sur la surface du revêtement.

Optimiser le compactage par vibration

La vibration doit suivre une séquence progressive.

Initialement:

• Faible amplitude
• Basse fréquence
• Compactage doux

Une fois le motif entièrement enterré:

• Augmenter l'intensité des vibrations
• Obtenez une densité de sable uniforme
• Évitez les impacts soudains

Les vibrations agressives au début du moulage provoquent fréquemment des fissures dans le revêtement, en particulier autour du système de contrôle.

Empêcher le mouvement du motif

Pendant les vibrations, l'amas de mousse doit rester complètement stable.

Un mouvement inattendu ou un flottement du motif peut:

• Casser les couches de revêtement
• Joints collés séparés
• Déplacer le sable environnant
• Augmenter le risque d’inclusion

Des dispositifs de positionnement appropriés sont particulièrement importants pour les grands moulages.

Optimiser la conception des portes pour un flux de métal propre

Le système de déclenchement détermine la manière dont le métal en fusion pénètre dans le moule et a un impact direct sur les turbulences., érosion du revêtement, formation d'oxyde, et transport de scories.

Un système de contrôle optimisé devrait promouvoir écurie, directionnel, et remplissage à faible turbulence.

Réduisez l’énergie d’impact des métaux

Une vitesse d'impact excessive accélère l'érosion du revêtement.

Les améliorations de conception incluent:

• Hauteur de carotte appropriée
• Transitions de coureurs en douceur
• Coins arrondis
• Sections transversales équilibrées des glissières
• Zone de starter contrôlée

Ces caractéristiques réduisent l'énergie cinétique tout en maintenant une vitesse de remplissage adéquate.

Intégrer les fonctionnalités de contrôle des scories

Les systèmes de contrôle modernes intègrent souvent:

• Pièges à scories
• Coureurs écrémés
• Bassins anti-éclaboussures
• Modificateurs de flux en céramique
• Poches de sédimentation

Ces caractéristiques séparent les inclusions non métalliques avant qu'elles n'entrent dans la cavité de coulée..

Améliorer l'étanchéité des carottes

L'ouverture de la carotte est particulièrement vulnérable à la contamination.

Utilisation de manchons en graphite, inserts en céramique, ou des composants d'étanchéité dédiés créent une barrière plus fiable contre le sable meuble et empêchent l'érosion précoce du revêtement causée par le flux initial de métal à grande vitesse.

Optimiser les paramètres de température de coulée et de vide

La température de coulée et la pression du vide doivent être prises en compte ensemble car toutes deux influencent le comportement d'écoulement du métal et la stabilité du revêtement..

Sélectionnez la température de coulée la plus basse possible

Des températures de coulée plus élevées augmentent:

• Érosion du revêtement
• Oxydation
• Taux de décomposition de la mousse
• Turbulences métalliques
• Formation de scories

Dans la mesure du possible, le coulage doit être effectué à la température la plus basse garantissant néanmoins un remplissage complet du moule.

Pour la fonte grise, une surchauffe excessive du métal améliore rarement la qualité et augmente souvent les défauts d'inclusion.

Maintenir une pression de vide stable

Le vide devrait être suffisant pour:

• Sable sec compact
• Maintenir la rigidité du moule
• Éliminer les gaz de pyrolyse
• Améliorer la capacité de remplissage

Cependant, une pression négative excessive peut:

• Accélérer la vitesse du métal
• Augmenter l'érosion du revêtement
• Aspirer le sable à travers les fissures du revêtement
• Favorise l’adhérence du sable

Les fonderies qui réussissent suivent le principe de l'utilisation le vide effectif minimum, fournissant juste assez de pression négative pour stabiliser le moule et évacuer les gaz.

Une surveillance continue garantit qu'aucune fluctuation du vide ne se produit pendant le versement.

Améliorez la propreté des métaux grâce à une filtration avancée

Peu importe la qualité de la préparation du moule, le métal en fusion contaminé reste une source majeure d'inclusion de scories.

Les fonderies modernes s'appuient de plus en plus sur la technologie de filtration pour améliorer la propreté du métal avant que celui-ci n'atteigne la cavité de coulée..

Installer des filtres en mousse céramique

Les filtres en mousse céramique généralement placés entre la carotte et le canal assurent plusieurs fonctions importantes:

• Scories de four de capture
• Enlever les films d'oxyde
• Piège les particules réfractaires
• Stabiliser le flux de métal
• Réduire les turbulences

La taille des pores du filtre est sélectionnée en fonction du type d'alliage et des dimensions de coulée, avec 10–20 filtres céramiques PPI couramment utilisé pour les pièces moulées en fer.

Incorporer des zones de débordement et de collecte

Les colonnes montantes de trop-plein positionnées à des endroits stratégiques servent de chambres de collecte pour:

• Métal contaminé initialement
• Scories flottantes
• Résidus de décomposition de mousse
• Métal riche en oxydes

Plutôt que d'entrer dans les sections fonctionnelles du casting, ces contaminants sont détournés vers des zones de débordement sacrificielles qui sont éliminées lors de la finition.

Maintenir une qualité constante de sable sec

Bien que le sable sec ne soit jamais en contact direct avec le métal en fusion dans des conditions idéales, ses caractéristiques physiques influencent fortement le support du revêtement et la formation de défauts.

Les mesures de contrôle importantes comprennent:

• Utiliser propre, sable de silice lavé.
• Maintenir une distribution granulométrique constante.
• Enlever l'excès de poussière et de fines du sable récupéré.
• Prévenir la contamination par l'humidité.
• Contrôler la température du sable.
• Éliminer les contaminants étrangers.

Une granulométrie équilibrée offre à la fois une perméabilité adéquate pour l'évacuation des gaz et un support suffisant pour le revêtement réfractaire..

Un sable trop grossier augmente la probabilité de pénétration à travers des défauts de revêtement, tandis que des fines excessives réduisent la perméabilité et peuvent devenir en suspension dans l'air dans des conditions de vide.

Améliorer la purification des métaux en fusion

La prévention des inclusions de scories commence dans le four de fusion.

Chaque étape de la manipulation du métal en fusion doit viser à maximiser la propreté avant de le couler..

Les pratiques efficaces comprennent:

• Sélection de matériaux de charge de haute qualité.
• Prévenir une oxydation excessive pendant la fusion.
• Enlever soigneusement les scories de four.
• Utilisation de coagulants de laitier ou de fondants de couverture pour favoriser l'agglomération des scories.
• Minimiser les turbulences lors du taraudage et du transfert en poche.
• Maintenir les poches et les revêtements réfractaires propres.
• Réduire l'oxydation secondaire lors du coulage.

Pour la production de fonte ductile, le traitement et l'inoculation du magnésium doivent être soigneusement contrôlés pour garantir des réactions complètes et minimiser la formation d'oxydes instables qui peuvent ensuite se combiner avec des résidus carbonés pour produire des inclusions complexes.

Renforcer l’inspection des processus et le contrôle qualité

Une qualité constante dépend d'une inspection systématique tout au long de la production plutôt que de compter uniquement sur l'évaluation finale du moulage..

Un programme efficace de gestion de la qualité devrait inclure des inspections de:

• Densité et dimensions du motif de mousse.
• Qualité d'assemblage du patron.
• Épaisseur et adhérence du revêtement.
• Conditions de séchage du revêtement.
• Propreté du sable et granulométrie.
• Performances du système de vide.
• Température et chimie du métal en fusion.
• Efficacité d'élimination des scories.
• Procédures de coulée.
• Pièces moulées finies par inspection visuelle, retour d'information sur l'usinage, tests radiographiques, test par ultrasons, ou analyse métallographique.

Lorsque des défauts surviennent, L'analyse des causes profondes doit retracer le problème tout au long de la chaîne de processus afin d'identifier et d'éliminer la cause sous-jacente plutôt que de simplement traiter le symptôme..

4. Conclusion

L'inclusion de scories dans Lost Foam Casting n'est pas une malédiction; c'est le symptôme d'une chaîne d'approvisionnement fragile au sein du moule.

Il ne peut pas être guéri par une seule « solution » miracle, mais plutôt par l'exécution disciplinée d'une stratégie holistique.

En traitant le cluster EPS non pas comme un morceau de mousse, mais comme un fragile”récipient à vide » qui doit rester parfaitement étanche du moment de l'enrobage jusqu'au moment de la solidification, les fonderies peuvent réduire considérablement les taux de rebut.

La combinaison d'une ingénierie de revêtement robuste, manipulation douce, contrôle précis du vide, et la conception stratégique des points d'accès est le seul moyen de produire des produits sans défauts, des composants usinables qui exploitent véritablement le potentiel révolutionnaire du procédé Lost Foam.

Dans cette bataille contre le « grain de sable », vigilance et précision systémique sont les meilleures armes de la fonderie.



FAQ

L'inclusion de scories est-elle unique au moulage de mousse perdue?

Non, l'inclusion de scories existe dans tous les processus de coulée, mais le moulage en mousse perdue est plus sujet aux inclusions de type sable car le moule en sable sec repose entièrement sur la fine couche de revêtement pour l'isolation..

Tout dommage au revêtement entraînera directement une entrée de sable.

Quelle est la mesure la plus efficace pour réduire l’inclusion de scories?

L'installation de filtres en mousse céramique dans le système de portail offre l'effet le plus immédiat et le plus stable, car il bloque à la fois les scories exogènes et les particules de revêtement érodées tout en stabilisant le flux de métal.

Cependant, il doit être utilisé avec des améliorations de revêtement et de processus pour de meilleurs résultats.

Les inclusions de scories peuvent-elles être éliminées par usinage?

Seules les inclusions superficielles peu profondes peuvent être éliminées en augmentant la surépaisseur d'usinage.. Les inclusions souterraines et internes seront toujours exposées après l'usinage,

et les inclusions plus profondes ne peuvent pas être éliminées sans surcoupe dimensionnelle. La prévention à la source est bien plus économique que le post-retrait.
