Hvordan forbedrer Gating-posisjonsoptimalisering støpekvaliteten?

I metallstøping, portsystemet er ikke bare en kanal for å levere smeltet metall inn i en form.

Det er et nøye designet flytkontrollsystem som bestemmer hvordan smeltet metall kommer inn i hulrommet, hvordan formen fylles, hvordan varmen fordeles, hvordan urenheter transporteres, og hvordan størkning utvikler seg.

Blant alle portsystemparametere, de portplassering (posisjonen der smeltet metall kommer inn i støpehulen gjennom innløpet) er en av de mest innflytelsesrike faktorene som påvirker støpekvaliteten.

Imidlertid, i praktisk produksjon, gating plassering er noen ganger valgt hovedsakelig basert på bekvemmeligheten av mold produksjon, stigerørsarrangement, eller mønsterdesign, while its impact on casting defects is underestimated.

Når det oppstår støpefeil, ingeniører undersøker ofte kvaliteten på smeltet metall, Helling temperatur, fôringsdesign, eller smelting først.

Selv om disse faktorene er viktige, many defects are actually caused by an inappropriate metal entry position.

En enkel justering av portplasseringen kan fundamentalt endre fyllingsadferden og løse problemer som synes vanskelig å eliminere med andre metoder.

Changing the gating location can effectively address issues such as:

• Turbulent fylling og oksidinkludering
• Feilkjøring og ufullstendig fylling
• Kalde stenger og flytemerker
• Sanderosjon og sandinneslutninger
• Shrinkage defects caused by improper temperature distribution
• Varm riving og indre sprekker
• Dårlig overflatekvalitet
• Ustabil støpekonsistens

Denne artikkelen analyserer hvordan portplassering påvirker støpeytelsen og forklarer de tekniske prinsippene bak optimalisering av metallinngangsposisjonen.

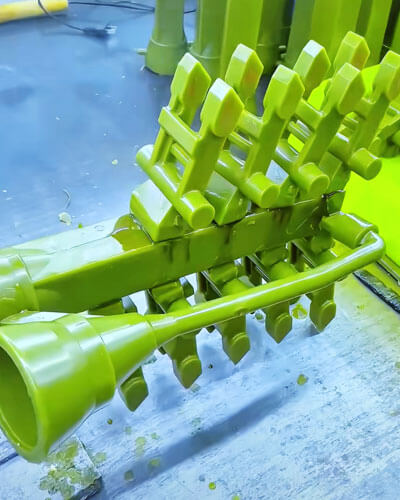

1. Hvorfor har Gating-plassering så stor innvirkning på støpekvaliteten?

I støping produksjon, portsystemet fungerer som "transportnettverket" for smeltet metall, kontrollere hvordan flytende metall kommer inn, renner gjennom, og fyller formhulen.

Blant alle portdesignparametere, de portplassering– den nøyaktige posisjonen der smeltet metall kommer inn i støpehulen – har en spesielt betydelig innflytelse på støpekvaliteten fordi den bestemmer det innledende strømningsmønsteret, termisk fordeling, og størkningsadferd for hele støpeprosessen.

Portplassering bestemmer strømningsmønsteret under formfylling

Den første og mest direkte påvirkningen av portplasseringen er strømningsoppførselen til smeltet metall.

Når smeltet metall kommer inn i hulrommet fra en uegnet posisjon, det kan oppleve overdreven turbulens, høy slaghastighet, eller ugunstige strømningsveier.

For eksempel, toppfylling eller sidefylling i et stort åpent hulrom kan føre til at metallstrømmen faller og spruter mot formoverflater, som resulterer i ustabil flyt.

Turbulent flyt øker risikoen for:

• Oksydfilmdannelse på grunn av gjentatt overflateeksponering
• Luftinnfanging
• Mugg erosjon
• Sand inkludering
• Ujevn fylling av forskjellige støpeområder

I kontrast, en godt designet portplassering gjør at smeltet metall kommer jevnt inn og følger en kontrollert fyllingssekvens.

Bottom-up fylling er ofte foretrukket for mange stålstøpegods fordi metallet stiger gradvis gjennom hulrommet, redusere turbulens og tillate urenheter å flyte oppover i stigerør eller slaggoppsamlere.

Derfor, portplasseringen bestemmer i hovedsak om støpen fylles gjennom en kontrollert forskyvningsprosess eller en ukontrollert turbulent strømningsprosess.

Portplassering kontrollerer temperaturfordeling og størkningsatferd

Støpekvalitet bestemmes ikke bare av om formen er helt fylt. Måten smeltet metall størkner etter fylling er like viktig.

Innløpsposisjonen påvirker direkte den termiske fordelingen inne i støpen.

Når smeltet metall kommer inn i nærheten av en tykk seksjon eller et kritisk hot spot, det kan introdusere overdreven varme i det området.

Dette kan forsinke lokal størkning og forstyrre den tiltenkte størkningssekvensen.

Typiske konsekvenser inkluderer:

• Krympende hulrom
• Innvendig porøsitet
• Hot spots
• Termisk spenningskonsentrasjon
• Varm sprekker

For eksempel, hvis en inntak er plassert rett under et stort stigerør, området kan forbli svært varmt for lenge.

I stedet for å mate svinn effektivt, stigerøret og innløpet kan skape et forstørret termisk senter, gjør retningsbestemt størkning vanskeligere.

Ved å justere portplasseringen, ingeniører kan kontrollere varmestrømmen og sikre det:

• Stigerøret forblir det siste størkningsområdet.
• Størkning fortsetter mot fôringskilden.
• Krympefeil er konsentrert i fjernbare områder i stedet for kritiske støpeseksjoner.

Dette viser at portplassering ikke bare er et fyllingsproblem – det er også et størkningskontrollparameter.

Gateplassering påvirker fyllingen av tynne og komplekse seksjoner

Tynnveggede og kompleksformede støpegods er svært følsomme for portplassering fordi smeltet metall mister varme raskt mens det strømmer gjennom trange passasjer.

Når innløpet er plassert for langt fra tynne seksjoner, metallet må reise en lang avstand før det når disse områdene. Under denne reisen:

• Temperaturen synker.
• Fluiditeten avtar.
• Oksydlag kan dannes.
• Metallfronten kan delvis fryse.

Resultatet er ofte:

• Misruns
• Kald lukker
• Ufullstendig fylling
• Dårlig overflatereplikering

For eksempel, turbinblad, løpehjul, og tynne ribber krever ofte metall for å komme inn i nærheten av de tynne seksjonene eller gjennom fordelte inntak.

Et sentralt innløpsarrangement kan fylle tykke områder med hell mens tynne bladområder blir underfylte.

Endring av portplassering kan forkorte strømningsavstanden og gi et mer balansert fyllingsmønster, sikre at vanskelige seksjoner får tilstrekkelig varmt og rent smeltet metall.

Gateplassering påvirker inkluderingskontroll og renslighet av støping

Smeltet metall inneholder naturlig visse urenheter, inkludert:

• Oksider
• Slaggpartikler
• Muggreaksjonsprodukter
• Ildfaste fragmenter

Det første metallet som kommer inn i formen er ofte det minst rent fordi det kan bære oksidfilmer dannet under helling eller partikler samlet fra portsystemet.

Hvis portstedet leder denne innledende metallstrømmen inn i kritiske støpeområder, indre defekter kan oppstå.

En riktig valgt portplassering hjelper til med å skille renere og skitnere metallstrømmer:

• La urenheter stige naturlig.
• Rette inkluderinger mot ikke-kritiske regioner.
• Reduserer turbulens som bryter oksidfilmer til mindre partikler.

Dette er grunnen til at bunnfyllingssystemer er mye brukt i høykvalitets stålstøping.

Den jevnere oppadgående flyten lar inneslutninger migrere oppover i stedet for å bli fanget inne i støpestrukturen.

2. Forbedre overflatekvaliteten ved å endre metallinngangsposisjonen

Hovedårsaken til dårlig overflatekvalitet i tynnveggede støpegods

Tynnveggede stålstøpegods i storformat er spesielt sårbare for overflatedefekter når portinngangen er dårlig plassert.

Når smeltet stål kommer inn fra en høy høyde eller gjennom en begrenset åpning nær et stigerør, bekken faller fritt ned i hulrommet, forårsaker turbulens, sprut og muggerosjon i veggen.

Forkanten av metallstrømmen oksiderer raskt i luft, forming oxide films that fold into the casting surface and create visible ripples, kalde rundelinjer og grøftelignende defekter.

Turbulent flow also erodes sand from the mold surface, producing sand inclusions embedded in the casting skin.

These defects not only degrade cosmetic appearance but also require extensive grinding and weld repair, legge til betydelige produksjonskostnader og ledetid.

Casestudie: Anchor Hawse Castings

Støping av ankerhaser er typiske store tynnveggede komponenter med veggtykkelser på bare 20–30 mm og maksimale omrissdimensjoner på 3500–4500 mm, produsert i GS-45 karbonstål.

The original gating design introduced metal through an inlet cut directly under the inner circular riser.

Despite good dimensional control and wall thickness consistency, støpegods viste alvorlige overflateflytemerker, lineære overflatespor og spredte sandporer, krever omfattende sveisereparasjon og etterbehandling.

Etter å ha flyttet portinnløpet til det laveste ytre punktet i støpehulen og lagt til et lite stigerør rett overfor inngangspunktet, overflatekvaliteten ble dramatisk forbedret.

Flytmerker ble i hovedsak eliminert, sandinneslutninger ble ekstremt sjeldne, og reparasjon etter støpt sveis ble nesten helt eliminert.

Dette portprinsippet har siden blitt brukt med suksess på flere trosse-støpemodeller med konsekvent stabil kvalitet.

Mekanisme

Nedre inngangsport muliggjør rolig, laminær oppoverfylling av formhulen. Metallnivået stiger jevnt uten fritt fall, sprut eller overflateturbulens.

Oksider, slaggpartikler og løsnede sandkorn flyter oppover med den stigende metallfronten og akkumuleres på toppflaten, hvor de kan fjernes i stigerør eller maskineringsgodtgjørelse i stedet for å bli fanget ved funksjonelle støpeoverflater.

3. Løse ufullstendige fyllingsproblemer i tynne og komplekse støpegods

Utfordring med ultratynne buede bladgeometrier

Støpegods med ultratynne, buede og geometrisk komplekse egenskaper som turbinblader og skovlhjul er blant de vanskeligste stålstøpene å produsere med suksess.

Med veggtykkelser helt ned til 3–5 mm og ujevnt tverrsnitt, det smeltede stålet mister varme raskt under fylling og kan stivne før hulrommet er helt fylt, som resulterer i feilkjøringer, tomrom og kantdiskontinuiteter.

Disse feilene er nesten umulige å reparere ved sveising i tynne bladseksjoner, fører til fullstendig avvisning.

Konvensjonelle porttilnærminger som mates fra et sentralt nav mislykkes ofte fordi metall må reise lange avstander gjennom tynne seksjoner, avkjøles gradvis når den strømmer utover.

Å legge til flere innløp på upassende steder introduserer ofte sanderosjon og inkluderingsproblemer uten å løse feilkjøringsproblemet.

Casestudie: Høyhodede hydroturbinhjul

Impellere for vannkraftgeneratorer med høyt hode har bøtteformede blader med ekstremt tynne, uneven wall sections and complex curved transitions, støpt i ZG20Mn lavlegert stål.

The initial gating design fed from the bottom of the inner hub, resulterer i utbredt ufullstendig fylling på tvers av flere blader, med hulrom og manglende kanter av varierende alvorlighetsgrad.

En påfølgende revisjon som la til samtidig mating fra både det indre navet og den ytre flensen, kombinert med høyere helletemperatur, klarte ikke å løse feilkjøringsproblemet og introduserte defekter i sandinkludering på flere bladplasseringer.

Gjennombruddet kom med et redesignet portsystem: an annular runner (horizontal gate) ble plassert i bunnen av formen, med individuelle spalteporter som mates oppover i bunnen av hvert blad.

Støpegods produsert med dette systemet viste seg ferdig utformet, feilfrie kniver på hver enhet, med sterkt redusert porøsitet og sprekker. Den konsekvente kvaliteten etablerte langsiktig kundetillit til produktet.

Mekanisme

Distribuert spalteport ved bunnen sørger for at hver tynn seksjon får frisk, varmt smeltet metall samtidig, minimere strømningsavstand og kjøletid før hulrommet fylles.

Det jevne oppadgående fyllingsmønsteret unngår temperaturgradienter som forårsaker for tidlig størkning i fjerntliggende tynne seksjoner, while the wide, grunt spaltegeometri forhindrer sanderosjon og turbulens som ellers ville forårsake inklusjonsfeil.

4. Eliminer interne sprekker ved å balansere temperaturfordelingen

Thermal Superposition: Interaksjon med porter og stigerør

Mikrosprekker under overflaten i støpegods med tunge seksjoner stammer ofte fra dårlig plasserte portinnløp som faller sammen med stigerinduserte varme punkter.

When molten steel enters the cavity directly beneath a large riser, den lokaliserte varmetilførselen fra portstrømmen overlapper stigerørets termiske masse, creating an abnormally hot zone with extended solidification time.

The resulting non-uniform cooling generates high thermal tensile stress as surrounding material solidifies first, fører til dannelse av fine indre sprekker like under overflaten.

Disse defektene er ofte usynlige for overflateinspeksjon og oppdages kun ved ultralydtesting med vinkelstråle etter maskinering.

Casestudie: Slag Pot Løftekrok Seter

En 21-tonns bruttovekt slaggpottestøping i ZG230-450 karbonstål ble opprinnelig produsert med toppsideport og store åpne stigerør.

Portinntakene på øvre nivå ble plassert direkte under de viktigste stigerørsputene ved løftekrokene.

As-cast magnetiske partikler og rettstråle ultralyd inspeksjon av lugsetene viste ingen uregelmessigheter, men vinkelstråle UT etter maskinering avslørte en rekke lineære undergrunnsdefekter som strekker seg fra 5 mm til 50 mm i lengde.

The problem appeared consistently across multiple production units.

Løsningen var å flytte de øvre portinnløpene bort fra stigerørets varme soner for å unngå termisk superposisjon.

By decoupling gating heat input from riser heat concentration, fenomenet med sprekker under overflaten ble fullstendig eliminert.

Den reviderte prosessen ble deretter brukt over 150 enheter med gjennomgående stabil kvalitet.

Mekanisme

Repositioning gating inlets distributes heat input more evenly across the casting, preventing localized overheating at heavy sections and riser necks.

Uniform temperature distribution reduces thermal stress gradients during solidification and cooling, eliminating the tensile stress conditions that initiate subsurface hot cracking.

5. Reduksjon av interne inkluderingsfeil: Slagg- og sandfangst

Iboende ulemper med trinnportsystemer

Trinnport – også kalt lagdelt port – ble en gang mye brukt til høye sylindriske stålstøpegods som hule aksler og sylinderkropper, based on the assumption that multiple inlet levels would balance temperature and improve filling.

Produksjonserfaring har konsekvent vist, Imidlertid, that step gating frequently causes internal slag and sand inclusion defects.

Observasjon av faktiske helleprosesser avslører at innløp på øvre nivå nesten alltid begynner å flyte for tidlig når metallnivået stiger.

Dette fører til at metall og flytende overflateslagg vaskes ned i formveggen og trekkes inn i bulkvæsken igjen..

Innen metallet når det øvre portnivået, portkanalen har ofte frosset stengt fra diskontinuerlig tidlig strømning, beseire den tiltenkte temperaturbalanserende funksjonen.

Resultatet er utbredte underjordiske inneslutninger som dukker opp under ultralydinspeksjon og sluttbearbeiding.

Optimaliseringsvei og bransjekonsensus

Støperier har gradvis redusert avhengigheten av trinnport etter hvert som disse feilmekanismene ble bedre forstått.

Der lagdelt fylling er uunngåelig på grunn av delhøyde, Sekvensiell reléstrømning foretrekkes fremfor ekte trinnport, with vertical distance between inlet levels kept as small as possible.

This practical finding aligns with international best practice.

Senior steel casting metallurgists universally emphasize that the cleanest steel castings are produced by full bottom-up filling.

Many experts consider gating inlets placed on risers to be fundamentally poor practice, as they inevitably introduce surface contaminants into the bulk casting.

Mekanisme

Single-level bottom gating maintains a continuous, rolig stigende metallfront gjennom hele fyllingen.

Alt flytende slagg, oxides and sand particles remain at the top surface and are captured in risers or discard heads.

There is no mechanism for re-entrainment of surface contaminants into the casting body, resulting in significantly cleaner internal structure.

6. Kjerneprinsipper for posisjonsoptimalisering av portinnløp

Oppsummert fra tiår med produksjonsoptimaliseringspraksis, seks evidensbaserte prinsipper veileder optimal posisjonering av portinnløpet for stålstøpegods:

Gå inn på det laveste punktet når det er mulig

Bunninngang sørger for rolig fylling oppover og gir slagg, oksider og sandpartikler maksimalt mulig flyteavstand for å stige til toppoverflaten.

Dette er det mest effektive prinsippet for å redusere overflate- og indre inklusjonsfeil.

Før gjennom tynne seksjoner først

Ved å lede den innledende metallstrømmen gjennom de tynneste seksjonene, kan de fylles mens stålet fortsatt er varmt, forhindre feilkjøring.

Det reduserer også termisk stress forårsaket av ekstreme veggtykkelsesforskjeller, ettersom tynne seksjoner stivner først mens tykkere seksjoner forblir varme.

Minimer eller eliminer trinnporter

Unngå trinnport med flere nivåer med mindre det er absolutt nødvendig av delens geometri.

Der lagvis fylling er nødvendig, bruk rele-pour-logikk med korte vertikale avstander mellom nivåene for å forhindre innblanding av kaldt metall.

Bruk spesialiserte portgeometrier der det er hensiktsmessig

Tapered in-gates, spalteporter og tangentielle inngangsdesign løser spesifikke kvalitetsproblemer.

Spalteporter utmerker seg ved jevn fylling av tynne store seksjoner; tangentiell inntreden fremmer sentrifugalslaggseparasjon og reduserer turbulens.

Hold den skitne fronten unna kritiske områder

Det første metallet som kommer inn i hulrommet bærer den høyeste belastningen av oksider, slag and eroded sand.

Design portveier slik at dette forurensede frontmetallet samler seg i stigerør, maskineringsmateriell eller ikke-kritiske områder, ikke i funksjonelle eller høystressede soner av støpingen.

Fullfør fyllingen så raskt som prosesskvaliteten tillater det

Raskere fylling reduserer temperaturtap under formfylling og reduserer risikoen for kald stengning og feilkjøring, spesielt for tynnveggede støpegods.

Fyllingshastigheten skal alltid balanseres mot turbulens og erosjonsrisiko.

7. Moderne optimalisering: Kombinerer Gating Location Design med simuleringsteknologi

Tradisjonell støpeprosessdesign er avhengig av erfaringen til støperiingeniører.

Erfarne teknikere kan ofte bestemme passende portplasseringer basert på støpegeometri, materialegenskaper, og tidligere produksjonserfaring.

Imidlertid, ettersom støpegods blir større, mer kompleks, og mer krevende med tanke på intern kvalitet, å stole utelukkende på prøving-og-feil-metoder er ikke lenger tilstrekkelig.

Moderne støpeoptimalisering kombineres i økende grad portplasseringsdesign med datasimuleringsteknologi.

Ved å bruke avansert støpesimuleringsprogramvare, ingeniører kan forutsi oppførsel av smeltet metall før faktisk produksjon, evaluere ulike portoppsett, og identifisere den optimale metallinngangsposisjonen med betydelig færre fysiske forsøk.

Denne integreringen av ingeniørerfaring og numerisk analyse har forvandlet portdesign fra en empirisk prosess til en mer vitenskapelig og datadrevet tilnærming.

Rollen til castingsimulering i Gating-posisjonsoptimalisering

Støpesimuleringsteknologi bruker matematiske modeller for å reprodusere de fysiske prosessene som skjer under støping, inkludert:

• Smeltet metall flyt
• Varmeoverføring mellom metall og form
• Størkningssekvens
• Krympedannelse
• Stress development
• Defektprediksjon

Før du produserer formen, ingeniører kan lage flere virtuelle gating-skjemaer og sammenligne ytelsen deres.

For eksempel, en stor stålstøping kan vurderes med flere mulige innløpsposisjoner:

• Toppfylling
• Sidefylling
• Bunnfylling
• Flere distribuerte inntak

Simuleringsresultatene kan avsløre hvordan hvert design påvirker:

• Filling time
• Flow velocity
• Turbulence level
• Temperaturfordeling
• Solidifiseringsadferd

Dette gjør det mulig for ingeniører å velge det best egnede portstedet før de investerer i verktøy og produksjon.

Forutsi metallflytatferd før produksjon

En av de viktigste fordelene med simulering er muligheten til å visualisere bevegelse av smeltet metall inne i formen.

I konvensjonell støpeutvikling, ingeniører oppdager ofte fyllingsproblemer først etter å ha produsert prøvestøpegods.

Hvis det oppstår feil, portsystemet må modifiseres, noe som resulterer i:

• Ekstra verktøykostnader
• Lengre utviklingssykluser
• Økte skrotrater

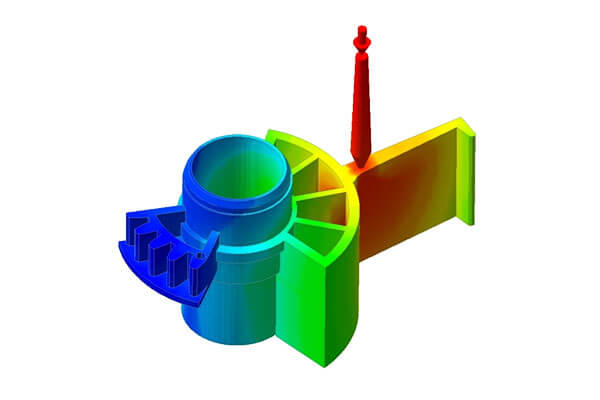

Med simuleringsteknologi, ingeniører kan identifisere potensielle problemer under designfasen.

For eksempel, simulering kan vise om en valgt portplassering forårsaker:

• Overdreven turbulens ved metallinngangspunktet
• Direkte påvirkning på sandkjerner
• Ubalansert fylling mellom ulike seksjoner
• Luftinnfangningsområder
• For tidlig størkning i tynne områder

Ved å flytte innløpsposisjonen i den virtuelle modellen, ingeniører kan optimere fyllingssekvensen uten å produsere flere fysiske prøver.

Optimalisering av portplassering for tynnveggede og komplekse støpegods

Tynnveggsstøpegods representerer en av de største utfordringene innen portdesign fordi den tilgjengelige fylletiden er ekstremt begrenset.

For komponenter som f.eks:

• Turbinblad
• Løpehjul
• Luftfartsstrukturer
• Komplekse støpegods i rustfritt stål

små forskjeller i portplassering kan avgjøre om støpingen er vellykket eller avvist.

Simulering hjelper ingeniører med å analysere:

• Om smeltet metall når tynne seksjoner før frysing
• Om ulike regioner fylles samtidig
• Om temperaturtapet blir for stort
• Om lokal turbulens skader støpeoverflaten

For eksempel, og impellerstøping kan i utgangspunktet bruke et sentralt navinnløp. Simulering kan vise at de ytre bladene mottar kaldere metall og er i fare for feilkjøring.

Ved å endre til distribuerte perifere innmatinger, simuleringen kan demonstrere forbedret temperaturbalanse og fullstendig bladfylling.

Denne tilnærmingen reduserer utviklingstiden og forbedrer støpingens pålitelighet.

Kombiner simulering med størkningsanalyse

En god portplassering må ikke bare gi fullstendig fylling, men også støtte riktig størkning.

Simuleringsprogramvare kan forutsi:

• Væske-til-fast overgang
• Hot spot steder
• Fôringsveier
• Krympingstendens

Denne informasjonen er viktig fordi en støping som fylles med suksess, fortsatt kan mislykkes på grunn av indre defekter under størkning.

For eksempel, simulering kan avsløre at et innløp plassert nær en tykk seksjon skaper overdreven varmeakkumulering.

Selv om fyllingen er jevn, det termiske senteret forblir fanget vekk fra stigerøret, resulterer i krympeporøsitet.

Ved å flytte innløpet, ingeniører kan oppnå:

• Bedre retningsbestemt størkning
• Mer effektiv stigerørsmating
• Redusert indre porøsitet

Derfor, gating plassering optimalisering må vurdere begge deler fyllingsadferd og størkningsatferd.

Virtuell prøveproduksjon reduserer utviklingskostnadene

En av de største fordelene med simuleringsbasert portoptimalisering er å redusere avhengigheten av fysisk prøving og feiling.

Tradisjonell utvikling kan kreve:

1. Design av portsystemet.
2. Produserer mønstre og former.
3. Casting trial samples.
4. Inspecting defects.
5. Modifisering av portsystemet.
6. Repeating the process.

For store støpegods, hver utprøving kan innebære betydelige kostnader og tid.

Simulering lar ingeniører utføre flere virtuelle eksperimenter til en brøkdel av prisen.

The benefits include:

• Raskere prosessutvikling
• Lavere kostnader for modifikasjon av verktøy
• Redusert materialavfall
• Forbedret første-pass casting suksessrate

Dette er spesielt verdifullt for store stålstøpegods, Investeringsstøping, og komplekse industrielle komponenter.

Kombiner ingeniørerfaring med simuleringsresultater

Although simulation technology provides powerful analytical capabilities, it does not completely replace casting expertise.

Accurate simulation depends on:

• Correct material properties
• Realistic boundary conditions
• Accurate mold parameters
• Appropriate process assumptions

Experienced casting engineers are still required to interpret simulation results and make practical decisions.

For eksempel, simulation may identify a theoretically ideal ingate position, but manufacturing considerations may require adjustments due to:

• Mold accessibility
• Core support limitations
• Cleaning requirements
• Maskineringsgodtgjørelse
• Production efficiency

The most effective approach combines:

Engineering experience + Casting theory + Simulation analysis

This combination produces practical and reliable gating solutions.

8. Konklusjon

Gating inlet location is far more influential on steel casting quality than is commonly recognized.

Many persistent surface, indre og strukturelle defekter som rutinemessig tilskrives dårlig stålkvalitet, utilstrekkelig mating eller operatørfeil stammer faktisk fra dårlig utvalgte metallinngangsposisjoner.

Ved å endre hvor smeltet stål kommer inn i formhulen, støperier kan løse alvorlige overflatestrømningsmerker, eliminere feilkjøring i tynne komplekse seksjoner, utrydde varmeoppsprekking under overflaten i tunge seksjoner og drastisk redusere interne slagg- og sandinneslutninger - ofte uten økning i produksjonskostnadene.

Den underliggende mekanismen i alle disse forbedringene er bedre kontroll av fyllingshydrodynamikk og størkningstemperaturfordeling.

Rolig fylling nedenfra og opp, jevn termisk fordeling og riktig flyt av inneslutninger er de naturlige resultatene av korrekt plasserte portinnløp.

Ettersom kvalitetskravene til stålstøping fortsetter å strammes, systematisk optimalisering av gating-inngangsplassering vil fortsatt være et av områdene med høyest avkastning for prosessforbedring, gir målbare gevinster i avkastning, kvalitet og produksjonseffektivitet.
