Ég hef verið í festingabransanum í yfir þrjátíu ár. Ég hef séð hvers kyns foli, bolti, og skrúfa sem þú getur ímyndað þér.
Og ég get sagt þér þetta: ein af algengustu spurningunum sem ég fæ frá viðskiptavinum er, „Hver er munurinn á tvíhliða pinna og fullgengnum pinna? Þær líta báðar út eins og snittari fyrir mér.“
Það er sanngjörn spurning. Í fljótu bragði, þeir líta svipað út. Bæði eru snittari festingar, báðir eru notaðir til að sameina íhluti, og bæði eru oft unnin úr 304 ryðfríu stáli. En þeir eru ekki eins.
Munurinn er ekki bara snyrtivörur - hann hefur áhrif á hvernig þau eru notuð, hvernig þeir standa sig, og hvernig þú ættir að tilgreina þær.
Í þessari grein, Ég mun brjóta niður skipulagsmuninn, útskýrðu umsóknaraðstæður þar sem hver og einn skín, og gefa þér hagnýtan gátlista til að velja rétta foli fyrir verkefnið þitt.
Ég mun líka snerta 304 vs. 316 spurningu, því það kemur næstum jafn oft upp.

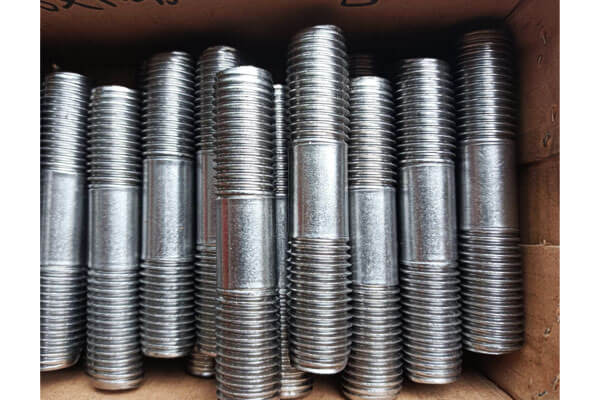

1. Hvað er a 304 Ryðfrítt stál með tvöföldum enda?
A. 304 ryðfríu stáli tvíhliða nagla, einnig þekktur sem tvíhliða foli, er snittari festing með þræði í báðum endum og, í sameiginlegri hönnun, óþráður skaftur í miðjunni.
Það fer eftir forskriftinni, báðir endarnir mega hafa jafna þráðalengd, eða annar endinn getur verið með lengri þráð til að festast í tappað gat. Síðarnefnda uppsetningin er almennt kölluð tapendapinni.
Framleitt úr 304 ryðfríu stáli, þessir pinnar bjóða upp á góða almenna tæringarþol, Varanleiki, og hæfi fyrir margs konar iðnaðar festingar.
Einn endinn skrúfast venjulega í tappað gat í vélarhluta eða íhlut, en hinn endinn tryggir pörunarhluta með hnetu.
Helstu eiginleikar tvíhliða pinna
- Þráður í báðum endum:Hægt er að tilgreina þráðalengdirnar til að passa við nauðsynlega festingardýpt og festingarfyrirkomulag.
- Ógengiður miðlægur skaftur:Þar sem innifalið er, slétti hlutinn veitir úthreinsun eða stuðning og getur aðstoðað við staðsetningu þegar hann er hannaður til að passa á viðeigandi gatið.
- Skilgreindar stærðir:Heildarlengd, þvermál skafts, og þráðarlengd ákvarðar hvernig pinninn passar inn í samsetninguna og hversu mikill þráður er eftir til að festa.
- Endurnotanleg tenging:Nagurinn getur oft verið uppsettur í grunnhlutanum á meðan áfastur hluti er fjarlægður með því að losa hnetuna, einfalda skoðun og viðhald.
Dæmigert forrit
304 Tvíhliða pinnar úr ryðfríu stáli eru almennt notaðir í:
- Tækjagrunnar og vélafestingar
- Dælu- og ventlasamstæður
- Flanstengingar þar sem tilgreind naglahönnun hentar
- Vélræn hús og hlífar
- Iðnaðarbúnaður sem þarfnast reglubundins viðhalds eða sundurtöku
Af hverju að velja tvíhliða pinna?
Helsti kosturinn við tvíhliða pinna er skilgreint festingarfyrirkomulag og þægileg samsetning.
Annar endinn getur haldið áfram að festa sig í tappaðan íhlut, á meðan gagnstæða endinn gerir kleift að festa annan hluta með hnetu. Rétt tilgreindur ósnittaður skaftur getur einnig veitt viðeigandi burðarfleti eða aðstoðað við uppröðun.
Samt, sléttur skafturinn virkar ekki sjálfkrafa sem nákvæmni staðsetningarpinna eða tryggir bætta titringsþol.
Þessir kostir fara eftir stærð skaftsins, holuhreinsun, sameiginleg hönnun, og beitt álagi.
Þegar valið er a 304 ryðfríu stáli tvíhliða nagli, staðfestu þvermál þráðar og halla, heildarlengd, þráðarlengdir í báðum endum, skaftstærðir, og efniskröfur til að tryggja samhæfni við fyrirhugaða samsetningu.
2. Hvað er a 304 Ryðfrítt stál með fullgengaðri nagla?
A. 304 ryðfríu stáli fullgengdur naglar, einnig þekktur sem snittari stangir, alþráður stöng, eða samfelldur snittari, er festing með þráðum sem ná í meginatriðum alla lengdina.
Ólíkt hefðbundnum tvíhliða pinna með tilgreindum ósnittuðum skafti, fullsnittaður pinni veitir samfellda þræðingu, sem gerir hnetum og samhæfum snittum hlutum kleift að vera staðsettir á mismunandi stöðum meðfram stönginni.
Gert úr 304 ryðfríu stáli, þessar festingar bjóða upp á góða almenna tæringarþol og eru mikið notaðar í iðnaðarbúnaði, smíði, rörstuðningur, og almennar vélrænar uppsetningar.
Þeir eru fáanlegir í ýmsum þvermálum og lengdum, með stöðluðum lagerstærðum og valmöguleikum í lengd eftir birgi.
Helstu eiginleikar fullgengdra nagla
- Stöðug þráður:Þræðir ná næstum alla nothæfa lengdina, veitir sveigjanleika í staðsetningu hneta og tengingu við þráð.
- Stillanlegir tengipunktar:Hægt er að staðsetja hnetur til að mæta mismunandi þykktum íhluta, kröfur um bil, og uppsetningarstærðir.
- Sveigjanleg lengd valkostir:Alþráðar stangir eru fáanlegar í stöðluðum lengdum eða hægt að klippa þær til að henta sérstökum notkunum, að því gefnu að skurðarendarnir séu rétt frágenginir.
- Fjölhæf festingarhönnun:Þær má nota með hnetum, þvottavélar, sviga, og öðrum samhæfum íhlutum til að búa til úrval festinga og stuðningsfyrirkomulags.
Dæmigert forrit
304 ryðfríu stáli fullsnittaðir pinnar eru almennt notaðir í forritum sem krefjast sveigjanlegrar staðsetningar eða stillanlegrar festingar, þar á meðal:
- Almenn vélræn festing:Að tengja íhluti með hnetum og skífum.
- Frestað uppsetningar:Stuðningsrör, rásir, kapalbakkar, og búnaður.
- Klemmusamstæður:Að tryggja marga íhluti eða lög af efni.
- Uppsetning búnaðar:Stilling á bili eða stöðu sviga og stuðningsmannvirkja.
- Rafmagns- og lagnakerfi:Stuðningsrásir, rör, og tengdar uppsetningar.
Af hverju að velja fullþráða pinna?
Helsti kosturinn við snittari pinna er stillanleiki hans og sveigjanleiki í uppsetningu.
Vegna þess að þræðir ná næstum alla nothæfa lengdina, Hægt er að staðsetja hnetur eftir þörfum án þess að vera takmarkaðar við tilgreinda snittari enda.
Þetta gerir fullsnitta pinna sérstaklega hentuga fyrir uppsetningar þar sem bil eða þykkt íhluta getur verið mismunandi.
Samt, samfelldur þráður þýðir ekki sjálfkrafa meiri burðargetu.
Frammistaða fer eftir þvermáli pinnans, þráðarhæð, Efniseiginleikar, áhrifaríkt togálagssvæði, og tengihönnun.
Þegar valið er a 304 ryðfríu stáli fullgengdur naglar, staðfestu nauðsynlegar stærðir, forskrift þráðar, lengd, og rekstrarumhverfi til að tryggja áreiðanlega og samhæfa festingarlausn.
3. Tvíhliða pinnar vs. Alhliða tind: Lykilmunur
| Samanburðarþáttur | 304 Tvíhliða pinnar úr ryðfríu stáli | 304 Ryðfrítt stál með fullsnúningum |
| Basic Uppbygging | Þráður í báðum endum; er venjulega með ósnitttan miðlægan skaft, fer eftir hönnuninni. | Þræðir ná í meginatriðum alla nothæfa lengdina. |
| Þráður Stillingar | Þráðarlengd getur verið jöfn eða mismunandi, fer eftir tegund nagla og notkun. | Stöðug þræðing gerir hnetum kleift að festast á ýmsum stöðum meðfram stönginni. |
| Uppsetning Aðferð | Venjulega sett upp með því að festa annan endann í tappað gat eða tilgreindan mótunarhluta, með hinn endann festan með hnetu. | Venjulega fest með hnetum og skífum, eða sett upp í tappað gat þegar hönnun leyfir. |
Aðlögun Sveigjanleiki |
Hentar fyrir samsetningar með skilgreindum þráðatengingu og uppsetningarstærðum. | Býður upp á meiri sveigjanleika til að stilla hnetastöður og bil íhluta. |
| Jöfnun Og Stuðningur | Miðlægur skaftur með réttum stærðum getur veitt burðarfleti eða aðstoðað við uppröðun þegar hann er samsettur við hliðarholið. | Staðsetning veltur fyrst og fremst á snittari tengingunni og hönnun mótunarhluta. |
| Lengd Forskrift | Krefst heildarlengdar, þráðarlengd í hvorum enda, og allar miðlægar stærðir skal tilgreina. | Aðallega tilgreint eftir heildarlengd, nafnþvermál, þráðarhæð, og endakröfur. |
| Aðlögun | Hægt að framleiða með ákveðnum þræðilengdum, skaftstærðir, og endastillingar. | Hægt að fá í stöðluðum lengdum eða klippa í nauðsynlega lengd, háð kröfum um þráð og frágang. |
Dæmigert forrit |
Vélfesting, búnaðarhús, dælu og ventlasamstæður, og viðeigandi flanstengingar. | Niðurfelldar stuðningur, lagna- og lagnauppsetningar, stillanlegar festingar, klemmusamsetningar, og almenn festing. |
| Aðal Kostir | Veitir skilgreint festingarfyrirkomulag og getur einfaldað samsetningu og viðhald. | Veitir samfellda þræðingu og meiri sveigjanleika við staðsetningu festingarhluta. |
| Lykill Val Yfirvegun | Staðfestu þátttöku þráðar, skaftstærðir, heildarlengd, og fyrirhugað tengingarfyrirkomulag. | Staðfestu þvermál þráðar, velli, skilvirka þátttöku, lengd, og álagskröfur. |
Stóri þreytumunurinn sem enginn talar um
Þetta er það atriði sem flestir nýir kaupendur sakna algjörlega. Í hringlaga eða titringshlöðnum liðum - dælur, þjöppur, snúningsbúnaður — tvíhliða pinni endist næstum alltaf fullgenginn pinna af sömu nafnstærð og efni.
Ég lærði þetta á erfiðan hátt þegar ég uppfærði dælu í súrálsframleiðslu aftur 1998. Við settum upp fullsnitta nagla á hátitringsflansa á miðflóttadælu.
Átján mánuðum síðar, við vorum að draga út sprungna pinna við hverja viðhaldsstöðvun.
Við skiptum yfir í jafn-enda tvöfalda pinna með sama þvermál og 304 bekk, og þessir sömu liðir hlupu í sex ár í viðbót án nokkurrar þreytubilunar.
Hvers vegna? Slétt skaftið hefur enga þráðrótarspennustyrk á háhleðslusvæðinu.
Á fullgengnum nagla, sérhver þráðarrót er hugsanlegur upphafspunktur fyrir sprungur, og hámarksálagið fellur beint á þessi hvössu hak.
Á tvíhliða nagla, álagið er borið af sléttu, samræmdu skaftið, og snittari endarnir sitja fyrir utan aðalálagssvæðið þar sem álagið er minna.
4. 304 vs. 316 Ryðfríu stáli: Hvaða ættir þú að velja?
| Samanburðarþáttur | 304 Ryðfríu stáli | 316 Ryðfríu stáli |
| Efni Samsetning | Aðallega járn, króm (um það bil 18–20%), og nikkel (um það bil 8–10,5%). | Inniheldur króm (um það bil 16–18%), Nikkel (um það bil 10–14%), og molybden (um það bil 2–3%). |
| Tæring Viðnám | Veitir góða tæringarþol í almennu iðnaðar- og andrúmslofti. | Býður almennt upp á betri viðnám gegn klóríðvöldum gryfju og sprungutæringu vegna mólýbdeninnihalds þess. |
| Klóríð Viðnám | Viðkvæmari fyrir staðbundinni tæringu í saltvatni, strandumhverfi, og miðlar sem innihalda klóríð. | Hentar betur í mörg klóríð-útsett umhverfi, þó það sé ekki ónæmt fyrir tæringu í sjó eða óblandaðri klóríðum. |
| Vélrænt Eignir | Gefur góðan styrk, sveigjanleika, og formleiki. Raunverulegir festingareiginleikar ráðast af vörulýsingu og framleiðsluástandi. | Veitir í stórum dráttum sambærilegar eignir við 304 í mörgum forritum; Raunverulegur styrkur fer eftir tilgreindum festingarflokki og framleiðsluástandi. |
Hitastig |
Hentar fyrir mörg forrit sem fela í sér hækkað eða lágt hitastig, háð hönnunarkröfum. | Hentar einnig fyrir fjölbreytt hitastig; hæfi fer eftir sérstökum þjónustuskilyrðum og vélrænum kröfum. |
| Dæmigert Forrit | Almennar vélar, búnaðarsamsetningar, innsetningar innanhúss, búnaður til matvælavinnslu, og hentugt útiumhverfi. | Sjávarútbúnaður, strandvirkjanir, efnavinnslubúnaður, og forrit sem verða fyrir árásargjarnari ætandi miðlum. |
| Hæfi fyrir Naglar | Hagkvæmt val fyrir tvíhliða pinna og fullsnitta pinna í mörgum almennum notum. | Oft valinn þegar þörf er á bættri viðnám gegn klóríðtengdri tæringu. |
| Aðstandandi Kostnaður | Almennt lægri efniskostnaður. | Almennt hærri efniskostnaður vegna álsamsetningar þess. |
| Val Forgangur | Veldu þegar tæringarskilyrði eru í meðallagi og hægt er að ná nauðsynlegri frammistöðu á hagkvæman hátt. | Veldu hvenær rekstrarumhverfið réttlætir viðbótartæringarþol. |
5. Hvað ættir þú að staðfesta þegar þú kaupir 304 Naglar úr ryðfríu stáli?
Þegar viðskiptavinur spyr mig, „Hvaða á ég að nota?„Ég segi ekki bara „tvöfaldur“ eða „fullþráður“. Ég spyr þá nokkurra spurninga. Hér er gátlistinn sem ég nota.
Hvað er forritið?
- Ef þú þarft nákvæma röðun eða fasta fjarlægð milli íhluta: Veldu tvíhliða pinna. Ósnitti skafturinn virkar sem staðsetningarpinna, tryggir að hlutarnir rísi fullkomlega saman.
- Ef þú þarft að klemma eða stilla íhluti á mismunandi stöðum: Veldu fullsnitta tind. Samfelldu þræðir gefa þér ótakmarkaða aðlögun.
Hver eru hleðsluskilyrðin?
- Skurálag: Tvíhliða pinnar eru betri vegna þess að ósnittari skafturinn hefur stærra þversnið og þolir skurðkrafta betur.
- Spennuálag: Hvort tveggja virkar, en tvíhliða pinnar hafa betri þreytuþol vegna þess að sléttur skafturinn dregur úr streitustyrk.
- Titringur: Tvíhliða pinnar eru ólíklegri til að losna vegna þess að ósnitti skafturinn passar þéttari í úthreinsunargatið.
Hvað er umhverfið?
- Ætandi umhverfi (strandlengju, Efni, mikill raki): Veldu 316 ryðfríu stáli fyrir betri tæringarþol. 304 hentar vel fyrir almennt iðnaðarumhverfi.
- Hár hiti: Íhuga hitamörk efnisins. 304 Og 316 eru báðar góðar í um 800°C, en athugaðu sérstakar einkunnir.
Hverjar eru víddarkröfur?
- Þvermál: M8, M12, M16, M20, osfrv. Make sure the stud diameter matches the tapped hole or nut.
- Lengd: Specify the overall length and the thread lengths on each end (for double-end studs).
- Þráðarhæð: Coarse or fine? Coarse is standard; fine is used for precision or vibration resistance.
- Magn: Are you buying from stock or custom ordering? Custom double-end studs may have a minimum order quantity.
Er það óstöðluð krafa?
- Special lengths, thread combinations, or materials: If it’s not a standard catalog item, you’ll need a custom manufacturer. That’s where a veteran supplier can help you avoid costly mistakes.
6. Lokahugsun
If you want the one-sentence shortcut to remember: Double-end studs are for positioning, jöfnun, and fixed load-critical joints. Fully threaded studs are for flexibility, field adjustment, and general-purpose fastening.
But the real lesson from years of this work is: never stop at “double vs. fullur.” Efnisflokkur, þvermál, velli, lengd þráðar, skaft hönnun, og umhverfi skiptir jafn miklu máli - ef ekki meira.
Rétt tilgreindur tvíhliða pinnari í réttu efni endist og skilar betri árangri en almennur fullsnittaður pinnur í hvert skipti í álagsmiklum samskeytum.
Og fullþráður naglar bjarga þér þegar svæðismál passa ekki við teikninguna og þú þarft að laga þig á staðnum.
Veldu rétt verkfæri fyrir starfið, tilgreina það að fullu, og boltasamskeytin þín haldast þétt.
Algengar spurningar
Hvenær ætti ég að nota tvíhliða pinna í staðinn fyrir fullsnitta pinna?
Notaðu tvíhliða pinna þegar þú þarft nákvæma röðun, fasta fjarlægð á milli íhluta, eða betri viðnám gegn klippi og þreytuálagi.
Hvenær ætti ég að nota full- snittari pinna?
Notaðu algjörlega snittari pinna þegar þú þarft hámarks stillanleika, fjölhæfni, eða getu til að klippa pinnann í lengd á staðnum.
Get ég notað fullsnúraða nagla í stað tvíhliða pinna?
Í sumum tilvikum, já, en þú gætir tapað jöfnunar- og klippuávinningi óþráða skaftsins. Fyrir mikilvæg forrit, notaðu rétta pinnagerð.
Hver er munurinn á jafn-enda og tap-enda tvíhliða pinnum?
Jafnenda pinnar eru með jafnlanga þræði á báðum endum. Tap-enda pinnar eru með styttri þræði á öðrum endanum (fyrir varanlega uppsetningu) og lengri þráður á hinum (fyrir hnetuna).
Hvernig get ég tilgreint lengd tvíhliða pinna?
Specify the overall length and the thread lengths on each end. Til dæmis, „M12 x 100 mm, jafn-endir, 25 mm þráður í hvorum enda.”
Get ég klippt fullgenginn tind í lengd?
Já, Hægt er að klippa fullgengda nagla í lengd með járnsög eða slípiefni. Hreinsaðu upp þræðina með skrá eða þráður.
