1. Einführung
Das Recht wählen Edelstahlqualität beeinflusst direkt die Produktleistung, Langlebigkeit, und Wirtschaftlichkeit.
In diesem Artikel, Wir präsentieren ein ausführlich, maßgeblicher Vergleich zwischen 316 (Eine austenitische Legierung, die für ihren Korrosionsbeständigkeit geschätzt wird) Und 17--4PH (ein martensitär, Niederschlags -Legierungslegierung, die wegen ihrer hohen Stärke gefeiert wurden).
Durch systematische Analyse der Chemie, mechanische Eigenschaften, Korrosionsverhalten, Wärmebehandlung, und Branchenanwendungen, Ingenieure gewinnen Klarheit darüber, wann jede Klasse für optimale Ergebnisse angeben soll.
2. Chemische Zusammensetzung
| Element | 316 Edelstahl (wt. %) | 17‑4PH Edelstahl (wt. %) | Primäre Funktion |
|---|---|---|---|
| Cr | 16.0 –18.0 | 15.0 –17.5 | Bildet einen schützenden Cr₂o₃ -passiv |
| In | 10.0 –14.0 | 3.0 –5.0 | Stabilisiert Austenit (Zähigkeit, Duktilität); 17-4PH AIDS -Martensit -Zähigkeit durch zurückgehaltene Austenit |
| Mo | 2.0 –3.0 | - | Verbessert Loch- und Spaltkorrosionsresistenz in Chlorid -reichen Umgebungen |
Cu |
- | 3.0 –5.0 | Fällt während des Alterns als kohärente ε -CU -Partikel aus, hohe Stärke in 17-4PH liefern |
| NB + Gesichtsansicht | - | 0.15 –0.45 | Bildet feine Karbonitriden, die Korngrenzen stecken und die martensitische Struktur stabilisieren |
| Mn | ≤ 2,0 | ≤ 1,0 | Fungiert als Desoxidisator während des Schmelzens und ersetzt teilweise durch NI, um Austenit zu stabilisieren |
| Und | ≤ 1,0 | ≤ 1,0 | Verbessert die Oxidationsresistenz bei hoher Temperaturexposition |
| C | ≤ 0,08 | ≤ 0,07 | In 316 begrenzt Carbid -Netzwerke, um Sensibilisierung zu verhindern; in 17-4PH balanciert Martensithärte gegen. Zähigkeit |
| S | ≤ 0,03 | ≤ 0,03 | Verbessert die Beachtbarkeit über Sulfideinschlüsse, mit minimalen Auswirkungen auf die Korrosion |
3. Mechanische Eigenschaften
Das mechanische Verhalten von rostfreien Stählen wird tief durch ihre Mikrostruktur- und Wärmebehandlungsgeschichte beeinflusst.
316 Edelstahl, voll austenitisch sein, zeigt eine ausgezeichnete Duktilität und mäßige Stärke,
während 17-4PH, Als mit Niederschlag gehärteter martensitischer Edelstahl, Bietet außergewöhnliche Stärke und Härte nach der alternden Behandlung.
Die folgende Tabelle vergleicht die wichtigsten mechanischen Eigenschaften unter gemeinsamen Bedingungen.
Vergleichstabelle: Mechanische Eigenschaften von 316 vs. 17-4PH Edelstahl
| Eigentum | 316 Edelstahl (Geglüht) | 17-4PH Edelstahl (H900) | 17-4PH Edelstahl (H1150) |
|---|---|---|---|
| Zugfestigkeit (MPa) | 515–620 | ≥ 1310 | ~ 930 |
| Streckgrenze (0.2%, MPa) | 205–290 | ≥ 1170 | ~ 725 |
| Verlängerung (%) | ≥ 40 | ~ 10–12 | ~ 16–20 |
| Härte (HRB/HRC) | HRB 80–95 (≈ Hb 150–200) | HRC 40–44 | HRC 28–32 |
| Schlagzähigkeit (J, @Rt) | > 160 J | ~ 20–30 j | ~ 50–60 j |
| Ermüdungsfestigkeit (MPa) | ~ 240 (für 10⁷ Zyklen, R = 0,1) | ~ 620 (H900, 10⁷ Zyklen, R = 0,1) | ~ 450 |
| Elastizitätsmodul (GPa) | 193 | 200 | 200 |
4. Korrosionsbeständigkeit
In korrosiven Umgebungen, Die Materialauswahl hängt davon ab, wie Legierungen einem gleichmäßigen Angriff standhalten, Lokalisierte Lochfraß, Stresskorrosionsrisse, und Hochtemperaturoxidation.
Allgemein (Uniform) Korrosion
- 316 Edelstahl
Ingenieure melden Korrosionsraten unten 0.1 mm/Jahr In neutralen Chloridlösungen (3.5 % NaCl bei 25 °C).
Seine Kombination von 16–18 % Cr und 2–3 % Mo erhält einen hartnäckigen Cr₂o₃/Moo₃ -passiven Film, der sowohl Säuren als auch Alkalis abweist. - 17‑4PH Edelstahl
Mit 15–17,5 % Cr aber kein MO, 17‑4PH korrodiert ungefähr 0.2 mm/Jahr unter den gleichen Bedingungen.
Obwohl seine Cu- und NB -Zusätze den allgemeinen Widerstand leicht stärken, Es kann nicht mit 316 von Uniform -Acktack -Leistung übereinstimmen.
Lochfraß & Spaltkorrosion
- SS316 erreicht a Lochfraßfestigkeit Äquivalente Zahl (Holz) von ungefähr 24 (Take = Cr + 3.3 Mo + 16 N), was seine kritische Lochtemperatur erhöht (CPT) ungefähr 23 °C in belüftetem Salzwasser.
- 17--4PH Mangt Mo, Also fällt sein Pren in der Nähe 14, CPT auf ungefähr fallen lassen –2 ° C. Folglich, 17‑4PH leiden unter einem lokalisierten Angriff in vergleichsweise milden Chloridumgebungen.
Stresskorrosionsrisse (SCC)
- 316 Edelstahl
Behält den SCC -Widerstand bis zu 60 °C in Chlorid -tragenden Medien unter Zugspannung. Seine vollständig austenitische Struktur und die von Mo -angereicherte passive Filmblock -Crack -Initiierung und -verbreitung. - 17‑4PH Edelstahl
Zeigt eine moderate SCC 482 °C (H900 - H1025 Bedingungen).
Alternder Verspringer Getreidegrenzen, Deshalb müssen Designer Zugspannungen mildern oder Duplex -Noten für eine Hochtemperatur -Chlorid -Exposition angeben.
Hochtemperaturoxidation & Skalierung
- 316 bildet eine kontinuierliche Chromie -Skala, die bis hin zu haften bleibt 800 °C in oxidierenden Atmosphären.
Der MO -Inhalt verlangsamt die Skalierungswachstumsraten weiter, Herstellung 316 Ideal für Rauchgas und Ofenkomponenten. - 17--4PH entwickelt auch Cr₂o₃ bei erhöhten Temperaturen, Aber die Skalierungspallation wird oben signifikant 600 °C.
Designer müssen Beschichtungen auftragen oder alternative Legierungen auswählen, wenn sich Oxidationsbeständigkeit über diesem Schwellenwert als kritisch erweist.
5. Wärmebehandlung & Bearbeitbarkeit
Das Wärmebehandlungsverhalten und die Verarbeitungseigenschaften von SS316 und 17-4PH Edelstahl unterscheiden sich aufgrund ihrer zugrunde liegenden metallurgischen Klassen signifikant:
316 ist ein Austenitischer Edelstahl, während 17-4PH a ist Niederschlagsgehärtete martensitische Legierung.
Diese Unterschiede beeinflussen, wie jedes Material gehärtet werden kann, gebildet, geschweißt, und bearbeitet.
316 Edelstahl
316 kann aufgrund seiner vollständig austenitischen Struktur nicht durch Wärmebehandlung gehärtet werden. Seine Stärke wird hauptsächlich durch verbessert Kaltumformung, Dies verbessert Härte und Zugfestigkeit auf Kosten der Duktilität.
Es ist gewöhnlich bei 1010–1120 ° C getempert, gefolgt von einer schnellen Kühlung, um den Korrosionsbeständigkeit aufrechtzuerhalten.
Schweißen 316 ist relativ einfach, Erfordernde minimale Behandlung nach der Schweiß, es sei denn.
17-4PH Edelstahl
17-4PH, auf der anderen Seite, kann erheblich durchgehärtet werden Niederschlagswärmebehandlung, das beinhaltet Lösungsbehandlung bei 1020–1050 ° C gefolgt von Altern bei verschiedenen Temperaturen (H900 - H1150).
Die Wärmebehandlungsbedingung bestimmt seine endgültigen Eigenschaften - H900 liefert maximale Festigkeit, Während H1150 bessere Zähigkeit und Korrosionsbeständigkeit bietet.
Es bietet Hervorragende Bearbeitbarkeit im Lösungs-Annealed-Zustand, und obwohl schweißbar, Das Altern nach der Schweiß ist wichtig, um die mechanischen Eigenschaften wiederherzustellen.
Vergleichstabelle: Wärmebehandlung & Bearbeitbarkeit
| Eigentum | 316 Edelstahl | 17-4PH Edelstahl |
|---|---|---|
| Wärmebehandlungstyp | Glühen (Nichthärtung) | Lösungsbehandlung + Niederschlagsalterung |
| Härtungsmechanismus | Nur kalt arbeiten | Niederschlagshärtung (H900 - H1150) |
| Typische Temperatur. | 1010–1120 ° C. | 1020–1050 ° C. (Lösung behandeln) |
| Alterungstemperaturen | N / A | 480 ° C (H900) bis 620 ° C. (H1150) |
| Wärmebehandlung nach dem Schweißen | Normalerweise nicht erforderlich | Erforderlich, um Kraft und Härte wiederherzustellen |
| Bearbeitbarkeit (Lösungszustand) | Mäßig | Gut |
| Schweißbarkeit | Ausgezeichnet mit Standard -Austenit -Füllstoffmetallen | Gut, erfordert aber das Altern nach dem Schweigen |
| Formbarkeit | Exzellent (Tiefziehen, Biegen) | Fair bis moderat (Begrenzte Duktilität im Alter) |
6. Anwendungen & Branchenwendungsfälle

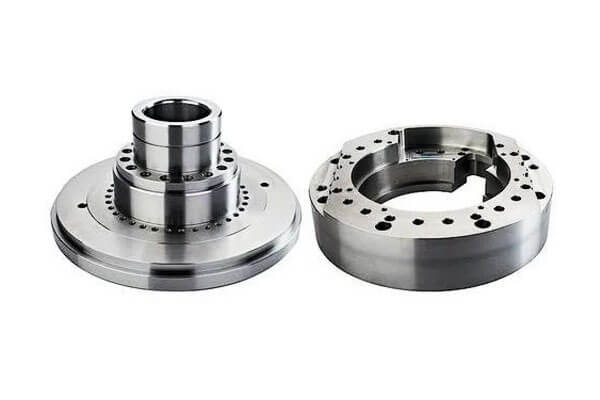

316 Edelstahl - Hauptanwendungen
- Marine Industrie: Ideal für Komponenten, die Meerwasser wie Pumpen ausgesetzt sind, Ventile, Verbindungselemente, und Meereshardware aufgrund hervorragender Widerstand gegen Chloridkorrosion.
- Chemische Verarbeitung: Häufig in Säurehandhabungsgeräten verwendet, Panzer, Rohrleitungen, und Wärmetauscher, bei denen Korrosionsbeständigkeit kritisch ist.
- Essen & Getränkeindustrie: Bevorzugt für sanitäre Verarbeitungsgeräte wie Förderer, Mischtanks, und Rohrleitungen, die Hygiene erfordern, leicht zu reagierende Oberflächen.
- Pharmazeutisch & Medizinische Felder: In chirurgischen Werkzeugen angewendet, Sterilisierbare Komponenten, und nicht implantierte medizinische Geräte aufgrund von Biokompatibilität und Korrosionsbeständigkeit.
- Architektur & Konstruktion: Wird in Gebäudefassaden verwendet, Handläufe, und Armaturen in Küsten- oder städtischen Umgebungen, die ästhetische Haltbarkeit und Korrosionsbeständigkeit erfordern.

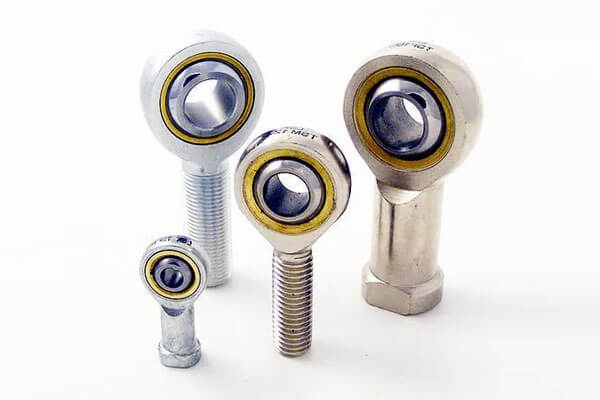

17-4PH Edelstahl - Hauptanwendungen
- Luft- und Raumfahrt & Luftfahrt: In strukturellen Komponenten häufig verwendet, Verbindungselemente, Fahrwerksteile, und Turbinenmotorkomponenten aufgrund ihres hohen Verhältnisses von Stärke zu Gewicht.
- Öl & Gasindustrie: Geeignet für Downhole -Werkzeuge, Wellen, und Hochdruckventile, die Festigkeit und mäßige Korrosionsbeständigkeit fordern.
- Industriewerkzeug: In Formen aufgetragen, stirbt, und Präzisionsmechanische Teile, bei denen Härte, Verschleißfestigkeit, und dimensionale Stabilität sind wesentlich.
- Energiesektor: Einsatz in Kernkraftsystemen und Windkraftanlagen für Komponenten, die Stress ausgesetzt sind, Hitze, und moderate ätzende Umgebungen.
7. Äquivalente Noten
Verständnis der äquivalenten Klassen von 316 vs. 17-4PH Edelstähle sind entscheidend für die Auswahl geeigneter Materialien in verschiedenen internationalen Standards, Gewährleistung der globalen Kompatibilität und Beschaffung Flexibilität.
| Standard | 316 Edelstahläquivalent | 17-4PH Edelstahläquivalent |
|---|---|---|
| UNS-Nummer | S31600 | S17400 |
| ASTM | A240 (Platte/Blatt), A276 (Bar), A312 (Rohr) | A564 (halbfeindlich), A693 (Barren), A705 (Schweißrohr) |
| IN (Europa) | 1.4401 (X5crnimo17-12-2) | 1.4542 (X5crnicunb16-4) |
| ER (Japan) | Sus316 | Sus630 |
| GB (China) | 0CR17NI12MO2 | 06Cr17Ni4Cu4Nb |
| AUS (Deutschland) | X5crnimo17-12-2 | X5nicunb16-4 |
8. Umfassender Vergleich von 316 vs. 17-4PH Edelstahl
| Aspekt | 316 Edelstahl | 17-4PH Edelstahl |
|---|---|---|
| Mikrostruktur | Austenitisch (FCC) | Martensitisch + Niederschlag gehärtet |
| Zugfestigkeit | 485–620 MPA (geglüht) | 930–1300 MPa (gealtert) |
| Härte | Bis zu ~ 95 Stunden | Bis zu 44 HRC |
| Korrosionsbeständigkeit | Exzellent, Besonders in Chloriden | Mäßig, weniger resistent gegen Lochfraß |
| Duktilität | Hoch (>40% Verlängerung) | Mäßig (8-15% Verlängerung) |
| Wärmebehandlung | Nur Glühen | Lösungsbehandlung + Altern |
| Schweißbarkeit | Exzellent | Erfordert Wärmebehandlung nach dem Schweigen |
| Typische Anwendungen | Marine, chemisch, medizinisch, Lebensmittelverarbeitung | Luft- und Raumfahrt, Öl & Gas, Werkzeuge |
| Kosten | Mäßig | Höher |
9. Abschluss
Abschließend, 316 Edelstahl leuchtet dort, wo Korrosionsbeständigkeit, Formbarkeit, und Kosteneffizienz am meisten.
Auf der anderen Seite, 17‑4PH Edelstahl Excels in Kraftkritisch, Ermüdungsempfindliche Anwendungen, bei denen Designer ihre anspruchsvolleren Anforderungen an die Wärmebehandlung und Herstellung verwalten können.
Durch die Abwägung der ökologischen Aggressivität, mechanische Belastungen, und Herstellungsbeschränkungen,
Ingenieure können die optimale Note zuversichtlich auswählen - damit die Zuverlässigkeit der Komponenten sichergestellt wird, Leistung, und Lebenszykluswert.
DAS ist die perfekte Wahl für Ihre Fertigungsbedürfnisse, wenn Sie qualitativ hochwertige benötigen Edelstahl Castings.
Kontaktieren Sie uns noch heute!
FAQs:
Was sind die Hauptunterschiede dazwischen? 316 vs. 17-4PH Edelstahl?
316 ist ein austenitischer Edelstahl, der für eine ausgezeichnete Korrosionsbeständigkeit und hohe Duktilität bekannt ist,
Während 17-4PH ein martensitischer, exponitationshärtender Edelstahl ist, der überlegene Festigkeit und Härte, aber einen mäßigen Korrosionsbeständigkeit bietet.
Ihre Mikrostrukturen, mechanische Eigenschaften, und Wärmebehandlungsanforderungen unterscheiden sich erheblich.
Welcher Edelstahl hat einen besseren Korrosionsbeständigkeit?
316 Edelstahl übertrifft 17-4PH bei Korrosionsbeständigkeit, Besonders in chloridreichem, Marine, und chemische Umgebungen, weitgehend aufgrund seines Molybdängehalts.
17-4PH hat eine mäßige Korrosionsbeständigkeit und erfordert möglicherweise Schutzbeschichtungen in aggressiven Umgebungen.
Kann 17-4PH Edelstahl ersetzen 316 In allen Anwendungen?
NEIN. Während 17-4PH höhere Stärke und Härte liefert, Es entspricht nicht dem Korrosionsbeständigkeit und der Duktilität von 316.
Es ist besser für Anwendungen geeignet, die eine hohe mechanische Festigkeit und eine mäßige Korrosionsbeständigkeit erfordern, wie Luft- und Raumfahrt oder Öl & Gaskomponenten, eher als Meeres- oder Lebensmittelverarbeitung verwendet.
Welcher Edelstahl ist leichter zu maschine??
17-4PH ist aufgrund seiner geringeren Härte in diesem Stadium leichter zu maschinenberechtigt nach Lösungsbehandlung. 316 In der Bearbeitung tendiert schnell zu arbeiten, härten schnell härter, es schwieriger macht, effizienter zu schneiden.
Wie dauern die Kosten von 316 vs. 17-4PH -Vergleichen?
Allgemein, 17-4PH -Edelstahl kostet aufgrund seiner komplexen Legierungselemente und Wärmebehandlungsprozesse mehr.
316 ist wirtschaftlicher für Anwendungen, die Korrosionsresistenz und Formbarkeit priorisieren.
Ist 17-4PH Edelstahlmagnet?
Ja, 17-4PH zeigt magnetische Eigenschaften aufgrund seiner martensitischen Struktur, wohingegen 316 Edelstahl ist im Allgemeinen nichtmagnetisch in geglühtem Zustand.
