Đi vào bất kỳ cửa hàng phần cứng nào, và bạn sẽ tìm thấy các phụ kiện bằng đồng thau, van, và phần cứng trang trí.
Hỏi nhân viên bán hàng: Đồng thau có rỉ sét không? Câu trả lời bạn có thể sẽ nghe là Không, đồng thau không rỉ sét. Nhưng điều đó có đúng không?
câu trả lời, như với hầu hết các câu hỏi khoa học vật liệu, vừa có vừa không—tùy thuộc vào cách bạn định nghĩa rỉ sét và ý nghĩa của từ đồng thau.
Bài viết này cung cấp một cái nhìn toàn diện, kiểm tra đa chiều ăn mòn đồng thau.
Chúng ta sẽ khám phá việc luyện kim đồng thau, tính chất hóa học của sự ăn mòn của nó, sự khác biệt giữa rỉ sét và xỉn màu, các yếu tố môi trường làm tăng tốc độ suy thoái, và các chiến lược thực tế để phòng ngừa và duy trì.
1. Rust là gì? Một định nghĩa hóa học
Trước khi giải đáp liệu đồng thau có bị rỉ sét không, chúng ta phải xác định rỉ sét.
Hóa học của rỉ sét
Rust là tên gọi chung của sắt ngậm nước(III) oxit (Fe₂O₃·nH₂O). Nó hình thành khi sắt (Fe) phản ứng với oxy (O₂) và nước (H₂O) thông qua quá trình điện hóa:
| Sự phản ứng lại | phương trình | Sự miêu tả |
| anốt | Fe → Fe²⁺ + 2E⁻ | Sắt tan ở anot. |
| catôt | O₂ + 2H₂O + 4e→ 4OH⁻ | Ôxi và nước tiêu thụ điện tử. |
| Tổng thể | 4Fe + 3O₂ + 6H₂O → 4Fe(Ồ)₃ → 4Fe(Ồ)₃ → 2Fe₂O₃·3H₂O | Oxit sắt ngậm nước (rỉ sét). |
Đặc điểm của rỉ sét
| đặc trưng | Sự miêu tả |
| Màu sắc | Đỏ nâu đến nâu cam (ngậm nước); màu đen hoặc màu vàng trong các oxit khác. |
| Kết cấu | dễ bong tróc, xốp, không dính; không bảo vệ kim loại bên dưới. |
| Âm lượng | Mở rộng lên 3‑7× thể tích sắt ban đầu, gây nứt vỡ và hư hỏng kết cấu. |
| Yếu tố bắt buộc | Sắt (Fe), ôxy (O₂), Nước (H₂O) (hoặc độ ẩm). |
Điểm tới hạn: Vì đồng thau có chứa không có sắt kim loại đáng kể, Nó không thể hình thành rỉ sét.
Sự biến màu nâu đỏ hoặc nâu xanh xuất hiện trên bề mặt đồng thau là xỉn màu hoặc rỉ sét, không rỉ sét.
2. Đồng thau là gì? Luyện kim và Thành phần
Định nghĩa và thành phần
Thau là đồng-kẽm (Cu-Zn) hợp kim. Hàm lượng kẽm dao động từ 5% đến hơn 40%, với các yếu tố bổ sung như chì, thiếc, nhôm, silic, hoặc asen được thêm vào cho các đặc tính cụ thể.
| Kiểu | đồng (%) | kẽm (%) | Các yếu tố khác | Thuộc tính chính |
| Đồng thau alpha | >65 | <35 | – | dẻo, lạnh-có thể làm việc được; ví dụ., hộp mực đồng thau (70/30). |
| Đồng thau alpha-beta | 55‑65 | 35‑45 | – | Mạnh mẽ hơn, nóng-có thể làm việc được; ví dụ., kim loại Muntz (60/40). |
| Đồng thau beta | <55 | >45 | – | Khó hơn, giòn hơn; hạn chế sử dụng. |
| Đồng thau có chì | 57‑62 | 33‑40 | 1‑3% Pb | Khả năng gia công tuyệt vời; ví dụ., C36000 (cắt tự do). |
| Đồng thiếc | 70‑80 | 15‑25 | 1‑5% Sn | Cải thiện khả năng chống ăn mòn; ví dụ., đồng đô đốc. |
| Đồng thau thạch tín | 70‑80 | 15‑25 | 0.02‑0,05% Như | Chống lại quá trình khử kẽm. |
Sơ đồ pha đồng-kẽm
Đồng thau là dung dịch rắn của kẽm trong đồng. Việc bổ sung kẽm giúp tăng cường độ bền cho hợp kim thông qua quá trình làm cứng dung dịch rắn nhưng cũng làm thay đổi đáng kể hành vi ăn mòn của nó.
Điểm luyện kim chính:
- Pha Alpha (Cấu trúc FCC) – dẻo, chống ăn mòn tốt.
- Giai đoạn beta (Cấu trúc BCC) – khó hơn, dễ bị khử kẽm hơn.
- Sự cân bằng pha phụ thuộc vào hàm lượng kẽm và nhiệt độ.
3. Đồng thau thực sự bị ăn mòn như thế nào
Dù đồng thau không thể rỉ sét, nó vẫn hoạt động hóa học và liên tục tương tác với môi trường xung quanh.
Những tương tác này dẫn đến một số cơ chế ăn mòn khác nhau, mỗi loại bị chi phối bởi các nguyên tắc điện hóa và điều kiện môi trường khác nhau.
Khác với hiện tượng rỉ sét ở thép, Sự ăn mòn đồng thau thường tiến triển thông qua một chuỗi các biến đổi bề mặt, bắt đầu bằng quá trình oxy hóa nhẹ và, trong điều kiện tích cực hơn, phát triển thành tấn công điện hóa cục bộ.
Làm mờ bề mặt ban đầu: Giai đoạn đầu tiên của quá trình oxy hóa đồng thau
Sự thay đổi sớm nhất và phổ biến nhất được quan sát thấy trên đồng thau là làm hoen ố.
Khi đồng thau mới sản xuất tiếp xúc với không khí, Các nguyên tử đồng và kẽm trên bề mặt phản ứng chậm với oxy trong khí quyển.
Ban đầu, phản ứng này tạo thành một lớp cực kỳ mỏng bao gồm chủ yếu là:
- oxit đồng (Cu₂O và CuO)
- oxit kẽm (ZnO)
Lớp oxit này dần dần thay đổi hình dáng bên ngoài của đồng thau từ màu vàng sáng ban đầu sang màu:
- Màu vàng nhạt
- Màu nâu
- Màu nâu sẫm
- Xám
Tỷ lệ xỉn màu phụ thuộc vào các yếu tố như:
- Độ ẩm tương đối
- Nhiệt độ
- Ô nhiễm không khí
- Khí chứa lưu huỳnh
- Dấu vân tay và dầu trên da
Khác với rỉ sét thép, lớp oxit mỏng này rất đặc, tuân thủ, và nói chung là bảo vệ.
Thay vì đẩy nhanh quá trình thoái hóa, nó hoạt động như một rào cản làm giảm sự khuếch tán oxy hơn nữa vào hợp kim bên dưới.
Từ góc độ kỹ thuật, xỉn màu chủ yếu là một sự thay đổi về mặt thẩm mỹ và ít ảnh hưởng đến hiệu suất kết cấu của các bộ phận bằng đồng thau.

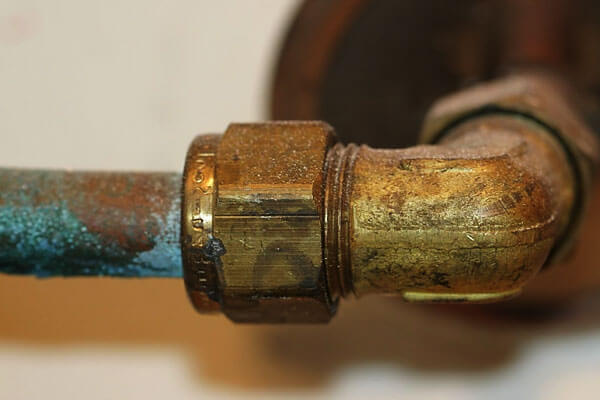

sự hình thành lớp gỉ: Lớp phủ bảo vệ của thiên nhiên
Khi tiếp xúc kéo dài với môi trường ngoài trời, đặc biệt là những loại có chứa độ ẩm và carbon dioxide, đồng thau trải qua các phản ứng hóa học tiếp theo dẫn đến sự phát triển của một lớp gỉ.
Lớp gỉ bao gồm chủ yếu là các sản phẩm ăn mòn ổn định như:
- đồng cacbonat
- đồng cacbonat cơ bản
- đồng hydroxit
- Đồng sunfat (trong bầu không khí ô nhiễm)
Tùy thuộc vào điều kiện môi trường, bề mặt có thể phát triển các màu sắc khác nhau, từ màu nâu sẫm đến màu xanh lá cây đặc trưng hoặc xanh lục thường thấy trên các di tích lịch sử và đặc điểm kiến trúc.
Không giống như rỉ sét, đó là xốp và liên tục lan truyền sự ăn mòn, một lớp gỉ trưởng thành dày đặc, ổn định về mặt hóa học, và có tính bảo vệ cao.
Nó cô lập hợp kim cơ bản khỏi khí quyển, làm chậm đáng kể sự ăn mòn tiếp theo.
Sự thụ động tự nhiên này giải thích tại sao các tác phẩm điêu khắc bằng đồng có tuổi đời hàng thế kỷ, phụ kiện trang trí, và các yếu tố kiến trúc di sản thường giữ được tính toàn vẹn cấu trúc tuyệt vời mặc dù tiếp xúc ngoài trời kéo dài.
Khử trùng: Dạng ăn mòn đồng thau đáng kể nhất
Trong khi sự hình thành vết xỉn màu và lớp gỉ nhìn chung là lành tính, khử kẽm là một cơ chế ăn mòn mang tính hủy diệt có thể làm suy giảm nghiêm trọng tính năng cơ học của đồng thau.
Khử kẽm là một quá trình lọc chọn lọc trong đó kẽm, có hoạt tính điện hóa mạnh hơn đồng, tốt nhất là hòa tan khỏi hợp kim khi tiếp xúc với một số chất điện phân, đặc biệt là nước có chứa clorua.
Khi kẽm được loại bỏ, vật liệu còn lại trở nên xốp, bộ xương giàu đồng với độ bền và khả năng chịu áp lực giảm đáng kể.
Các điều kiện điển hình thúc đẩy quá trình khử kẽm bao gồm:
- Nước uống nóng
- Nước biển
- Dung dịch có hàm lượng clorua cao
- Hệ thống nước tù đọng
- Môi trường có tính axit nhẹ
Các chỉ số có thể nhìn thấy bao gồm:
- Sự đổi màu đỏ hoặc hồng
- Cặn trắng gồm các sản phẩm ăn mòn kẽm
- Rỗ bề mặt
- Tăng độ xốp
- Rò rỉ trong các bộ phận chịu áp lực
Đối với các ứng dụng hệ thống ống nước và hàng hải quan trọng, chống khử kẽm (RDA) thau được thiết kế đặc biệt với các chất bổ sung hợp kim có kiểm soát để triệt tiêu cơ chế ăn mòn có chọn lọc này và kéo dài tuổi thọ sử dụng.
Ăn mòn ứng suất nứt: Cơ chế thất bại tiềm ẩn
Một điều quan trọng khác, mặc dù ít phổ biến hơn, quá trình phân hủy là nứt ăn mòn căng thẳng (SCC).
SCC xảy ra khi tồn tại đồng thời ba điều kiện:
- Hợp kim đồng thau dễ bị tổn thương
- Ứng suất kéo duy trì (được áp dụng hoặc còn lại)
- Môi trường ăn mòn cụ thể, đáng chú ý nhất là loại có chứa amoniac hoặc hợp chất amoni
Thay vì gây ra tổn thất vật chất đồng đều, SCC dẫn đến sự hình thành và lan truyền các vết nứt nhỏ, thường dọc theo ranh giới hạt.
Những vết nứt này có thể phát triển với sự ăn mòn bề mặt rất ít có thể nhìn thấy được và cuối cùng có thể dẫn đến hiện tượng ăn mòn đột ngột., gãy xương giòn.
Các thành phần có nguy cơ đặc biệt bao gồm:
- Thân van
- Phụ kiện nén
- Chốt
- Lò xo
- Các bộ phận được gia công chính xác chịu ứng suất gia công dư
Xử lý nhiệt giảm căng thẳng, lựa chọn hợp kim thích hợp, và tránh môi trường dịch vụ giàu amoniac là những chiến lược hiệu quả để giảm thiểu tính nhạy cảm của SCC.
Ăn mòn đồng đều và cục bộ
Trong môi trường hóa chất mạnh, đồng thau cũng có thể gặp phải ăn mòn đồng đều, nơi vật liệu được hòa tan dần dần trên toàn bộ bề mặt tiếp xúc, hoặc Ăn mòn cục bộ, nơi tấn công tập trung ở các khu vực riêng biệt.
Axit mạnh, chất kiềm mạnh, và một số hóa chất công nghiệp có thể hòa tan màng oxit bảo vệ, dẫn đến tổn thất kim loại có thể đo được theo thời gian.
Không giống như rỉ sét, Tuy nhiên, các quá trình này không tạo ra vảy oxit sắt nở rộng. Thay vì, hợp kim dần trở nên mỏng hơn hoặc phát triển các vết rỗ cục bộ, trong khi phương thức xuống cấp tổng thể về cơ bản vẫn khác với trạng thái rỉ sét của sắt và thép.
Do đó, đánh giá độ bền của đồng thau đòi hỏi phải hiểu cơ chế ăn mòn cụ thể của nó thay vì áp dụng các khái niệm liên quan đến vật liệu kim loại màu.
Ăn mòn điện
Khi đồng thau kết hợp với kim loại quý hơn (ví dụ., thép không gỉ, đồng) trong môi trường dẫn điện, đồng thau trở thành cực dương và ăn mòn tốt hơn.
| Cặp đôi | Mức độ rủi ro | Biện pháp phòng ngừa |
| Đồng thau – thép không gỉ | Cao (ăn mòn đồng thau) | Sử dụng miếng đệm cách nhiệt; tránh tiếp xúc trực tiếp trong môi trường ẩm ướt. |
| Đồng thau – đồng | Thấp (tiềm năng tương tự) | Thường chấp nhận được. |
| Đồng thau – nhôm | Rất cao (ăn mòn nhôm) | Yêu cầu cách nhiệt. |
| Đồng thau – thép carbon | Vừa phải (ăn mòn thép) | Bảo vệ thép bằng lớp phủ. |
4. Đồng thau vs. Đồng: So sánh ăn mòn
Đồng thau và đồng thau thường bị nhầm lẫn. Hành vi ăn mòn của chúng khác nhau do nguyên tố hợp kim chính (kẽm bằng đồng thau; thiếc bằng đồng).
| Tài sản | Thau (Cu-Zn) | Đồng (Với Sn) |
| Nguyên tố hợp kim sơ cấp | kẽm | Thiếc |
| Cơ chế ăn mòn | Khử trùng, làm hoen ố chung | Lọc thiếc có chọn lọc (hiếm), bệnh đồng |
| Chống nước biển | Nghèo (Rủi ro khử trùng) | Xuất sắc (Đồ đồng, đồng nhôm) |
| Làm xỉn màu | Nhanh; lớp gỉ màu xanh lá cây/nâu | Chậm hơn; lớp gỉ màu xanh lá cây/nâu |
| Ăn mòn ứng suất | Dễ bị tổn thương (amoniac, muối thủy ngân) | Nói chung là kháng |
| Ăn mòn lưỡng kim | Vừa phải (cặp đôi với kim loại quý) | Tốt (ít bị tấn công điện) |
5. Các yếu tố môi trường ảnh hưởng đến ăn mòn đồng thau
Dù đồng thau không rỉ sét, hành vi ăn mòn của nó phụ thuộc rất nhiều vào môi trường mà nó hoạt động.
Độ ổn định của màng oxit bảo vệ hình thành tự nhiên trên đồng thau có thể bị ảnh hưởng đáng kể bởi độ ẩm, chất ô nhiễm, nhiệt độ, hóa học nước, PH, và căng thẳng cơ học.
Độ ẩm và độ ẩm
Độ ẩm là một trong những yếu tố ảnh hưởng lớn nhất tới sự ăn mòn của đồng thau.
Nước đóng vai trò là chất điện phân, cho phép phản ứng điện hóa giữa bề mặt hợp kim và môi trường xung quanh.
Khi độ ẩm tương đối tăng, một lớp màng ẩm mỏng dần hình thành trên bề mặt đồng thau, tạo điều kiện khuếch tán oxy và vận chuyển ion.
Trong không khí khô, quá trình oxy hóa xảy ra chậm và thường chỉ tạo ra một lượng mỏng, màng oxit nhỏ gọn.
Khi độ ẩm tăng lên, quá trình oxy hóa tăng tốc, dẫn đến sự xỉn màu rõ rệt hơn và cuối cùng là hình thành lớp gỉ.
Trong điều kiện ẩm ướt hoặc ngập nước liên tục, lớp oxit bảo vệ có thể trở nên không ổn định, tăng khả năng ăn mòn cục bộ.
Ảnh hưởng của độ ẩm đến ăn mòn đồng thau có thể được tóm tắt như sau:
| Độ ẩm tương đối / Phơi bày | Hành vi ăn mòn điển hình | Mức độ ăn mòn nghiêm trọng |
| Dưới 30% RH | Quá trình oxy hóa khí quyển tối thiểu; bề mặt vẫn sáng trong thời gian dài | Rất thấp |
| 30–60% RH | Sự xỉn màu dần dần; màng oxit ổn định phát triển | Thấp đến trung bình |
| Bên trên 60% RH | Quá trình oxy hóa và đổi màu nhanh hơn; chất ô nhiễm có thể tăng tốc độ ăn mòn | Trung bình đến cao |
| Làm ướt hoặc ngâm liên tục | Ăn mòn điện hóa tích cực; nguy cơ khử kẽm trong nước tù đọng | Rất cao |
Chất gây ô nhiễm khí quyển
Các chất ô nhiễm trong không khí có thể làm thay đổi đáng kể hành vi ăn mòn của đồng thau bằng cách tương tác với lớp oxit bảo vệ tự nhiên của nó.
Khí thải công nghiệp, bình xịt biển, và hơi hóa học thường đẩy nhanh quá trình phân hủy bề mặt thông qua các cơ chế điện hóa cụ thể.
Các chất gây ô nhiễm khí quyển đáng kể nhất ảnh hưởng đến đồng thau bao gồm các hợp chất lưu huỳnh, clorua, amoniac, và khí oxi hóa.
| chất gây ô nhiễm | Hiệu ứng chính trên đồng thau | Cơ chế ăn mòn |
| lưu huỳnh đioxit (Vì vậy,) | Tăng tốc độ xỉn màu và đổi màu tối | Sự hình thành sunfua đồng (Cu₂S) |
| Ion clorua (Xịt muối) | Rỗ và khử kẽm | Phân hủy màng oxit thụ động |
| Amoniac (NH₃) | nứt ăn mòn ứng suất | Tấn công ranh giới hạt dưới ứng suất kéo |
| ôzôn (O₃) | Quá trình oxy hóa tăng tốc | Tăng tốc độ hình thành oxit |
Lưu huỳnh điôxit (Vì vậy,)
lưu huỳnh đioxit, thường thấy trong môi trường công nghiệp và đô thị, phản ứng dễ dàng với đồng trên bề mặt đồng thau để tạo thành sunfua đồng.
Các hợp chất này tạo ra vết xỉn màu nâu sẫm hoặc đen đặc trưng thường thấy trên đồng thau khi tiếp xúc với không khí ô nhiễm..
Mặc dù sự xỉn màu này nhìn chung chỉ ở bề mặt, tiếp xúc kéo dài có thể đẩy nhanh tốc độ oxy hóa tổng thể và làm giảm vẻ ngoài thẩm mỹ của các bộ phận trang trí.
Môi trường chứa clorua
Ion clorua là một trong những loài gây ảnh hưởng mạnh nhất đến đồng thau.
Vùng ven biển, nền tảng ngoài khơi, nhà máy khử muối, và thiết bị hàng hải liên tục tiếp xúc với không khí chứa nhiều muối.
Clorua làm mất ổn định lớp oxit thụ động và thúc đẩy:
- Nỗ lực cục bộ
- Ăn mòn kẽ hở
- Khử trùng
- Ăn mòn điện khi có mặt các kim loại khác nhau
Đối với những ứng dụng này, Đồng thau hải quân, đồng thau silicon, hoặc chống khử kẽm (RDA) đồng thau thường được khuyên dùng.
Tiếp xúc với amoniac
Mặc dù amoniac ít ảnh hưởng đến đồng thau không chịu ứng suất, nó trở nên có tính phá hủy cao khi kết hợp với ứng suất kéo dư hoặc ứng suất kéo.
Dưới những điều kiện này, amoniac có thể xuyên qua ranh giới hạt và bắt đầu nứt ăn mòn căng thẳng (SCC).
Hiện tượng này đặc biệt nguy hiểm vì:
- Các vết nứt có thể phát triển mà không gây tổn thất vật chất đáng kể.
- Lỗi có thể xảy ra đột ngột với rất ít cảnh báo từ bên ngoài.
- Độ bền cơ học suy giảm rất lâu trước khi xuất hiện hiện tượng ăn mòn.
Các bộ phận như thân van, phụ kiện nén, lò xo, và ốc vít yêu cầu lựa chọn hợp kim cẩn thận và xử lý giảm căng thẳng khi dự đoán sẽ tiếp xúc với amoniac.
Ozone và khí quyển oxy hóa mạnh
Ozone là một tác nhân oxy hóa có tính phản ứng cao làm tăng tốc độ hình thành màng oxit trên bề mặt đồng thau.
Mặc dù lớp oxit thu được có thể vẫn bảo vệ trong điều kiện ôn hòa, tiếp xúc kéo dài với nồng độ ozone cao có thể đẩy nhanh sự đổi màu và lão hóa bề mặt.
Nhiệt độ
Nhiệt độ ảnh hưởng trực tiếp đến động học ăn mòn bằng cách tăng khuếch tán nguyên tử, tốc độ phản ứng hóa học, và hoạt động điện hóa.
Nói chung, mỗi lần tăng nhiệt độ sẽ đẩy nhanh quá trình oxy hóa và ăn mòn, mặc dù cơ chế cụ thể phụ thuộc vào hợp kim và môi trường dịch vụ.
| Phạm vi nhiệt độ | Hành vi ăn mòn điển hình |
| –10°C đến 40°C | Quá trình oxy hóa chậm; lớp gỉ bảo vệ phát triển dần dần |
| 40°C đến 80°C | Phản ứng ăn mòn tăng tốc; quá trình oxy hóa có thể xảy ra nhanh hơn hai đến năm lần so với nhiệt độ môi trường |
| Trên 80°C | Tăng nguy cơ khử kẽm, làm dày oxit, và ăn mòn nước nóng |
| Dưới –100°C | Tỷ lệ ăn mòn cực thấp; đồng thau vẫn giữ được độ dẻo dai và độ dẻo tuyệt vời |
pH của dung dịch nước
Độ axit hoặc kiềm của môi trường nước có ảnh hưởng lớn đến sự ăn mòn đồng thau vì pH ảnh hưởng đến cả độ ổn định của màng oxit bảo vệ và sự hòa tan điện hóa của đồng và kẽm.
| Phạm vi pH | Mức độ ăn mòn nghiêm trọng | Cơ chế chiếm ưu thế |
| Dưới 4 (Có tính axit mạnh) | Cao | Hòa tan nhanh chóng đồng và kẽm |
| pH 4–8 (Trung tính đến hơi axit) | Vừa phải | Làm mờ bằng sự hình thành oxit bảo vệ |
| pH 8–12 (Kiềm nhẹ) | Thấp | Màng oxit và hydroxit ổn định giúp bảo vệ |
| Bên trên 12 (Kiềm mạnh) | Vừa phải | Sự hòa tan đồng trong môi trường tạo phức kiềm |
6. Sản phẩm ăn mòn trên đồng thau: Những gì xuất hiện trên bề mặt?
Sự biến màu xuất hiện trên bề mặt đồng thau không phải là rỉ sét; nó là hỗn hợp của các hợp chất đồng và kẽm.
| Màu sắc | Hợp chất sơ cấp | Điều kiện hình thành |
| Màu vàng sáng | Làm sạch bề mặt hợp kim Cu-Zn | Mới được gia công hoặc đánh bóng. |
| Màu nâu đỏ | Oxit dạng đồng (Cu₂O) | Quá trình oxy hóa ban đầu trong không khí. |
| Màu nâu / nâu sẫm | Oxit đồng (CuO) + oxit kẽm (ZnO) | Tiếp xúc kéo dài với không khí và độ ẩm. |
| Xám / đen | đồng sunfua (Cu₂S) + kẽm sunfua | Môi trường công nghiệp (Vì vậy,, H₂s). |
| Màu xanh lá / xanh lam | đồng cacbonat cơ bản (Cu₂CO₃(Ồ)₂) | Tiếp xúc lâu dài với khí quyển (lớp gỉ). |
| Xanh lam | Đồng clorua (CuCl₂) | Hàng hải / môi trường clorua. |
| Trắng / có phấn | oxit kẽm (ZnO) hoặc kẽm cacbonat | Ăn mòn kẽm ưu đãi (khử kẽm). |
| Hồng / màu đỏ | Dư lượng giàu đồng | Khử trùng (kẽm bị rửa trôi, di tích đồng). |
7. Ngăn ngừa ăn mòn đồng thau
Lựa chọn hợp kim
| hợp kim | Chống ăn mòn | Môi trường phù hợp |
| C87610 / C87850 (đồng thau silicon) | Xuất sắc (chống khử kẽm) | Nước uống, hàng hải, hóa chất. |
| C87400 / C87500 (đồng thau silicon) | Rất tốt | công nghiệp tổng hợp. |
| C68700 (đồng đô đốc thạch tín) | Tốt (chống nước) | Ngưng tụ, trao đổi nhiệt. |
| C46400 (Đồng thau hải quân) | Vừa phải (Rủi ro khử trùng) | Nước ngọt, hàng hải (với sự bảo vệ). |
| C36000 (đồng thau có chì) | Nghèo (khả năng chống ăn mòn thấp) | Khô trong nhà, chỉ các bộ phận gia công. |
Xử lý bề mặt
| Sự đối đãi | Mục đích | Phương pháp |
| sơn mài | Ngăn chặn sự xỉn màu | Lớp phủ acrylic hoặc polyurethane trong suốt. |
| Sự thụ động | Hình thành lớp oxit bảo vệ | Nhúng axit nitric (10‑25%, 40‑60°C). |
| Chuyển đổi cromat | Tăng cường khả năng chống ăn mòn | Xử lý axit cromic (màu vàng hoặc rõ ràng). |
| Anodizing | Lớp oxit dày chống mài mòn/ăn mòn | Quá trình oxy hóa anốt (hạn chế sử dụng trên đồng thau). |
| mạ điện | Lớp trang trí/bảo vệ | Niken, crom, hoặc mạ vàng. |
Chất phủ và chất ức chế
| Lớp phủ / chất ức chế | Ứng dụng | Hiệu quả |
| Sơn mài trong suốt | Phần cứng trang trí | Tốt (2‑5 năm). |
| Benzotriazol (BTA) | Chất ức chế ăn mòn cho hợp kim đồng | Xuất sắc; tạo thành màng bảo vệ. |
| Chất bịt kín gốc nước | Đồng thau kiến trúc | Vừa phải; yêu cầu nộp đơn lại. |
| Dầu / sáp | Bề mặt dụng cụ | Tạm thời; cần áp dụng lại. |
8. Làm sạch và bảo trì đồng thau
Mặc dù đồng thau có khả năng chống gỉ cao và mang lại độ bền lâu dài tuyệt vời, sự xuất hiện và khả năng chống ăn mòn của nó có thể bị ảnh hưởng đáng kể bởi việc bảo trì thích hợp.
Vệ sinh định kỳ để bảo trì hàng ngày
Thường xuyên làm sạch các bộ phận bằng đồng là cách đơn giản và hiệu quả nhất để kéo dài tuổi thọ.
Loại bỏ bụi, dầu mỡ, dấu vân tay, muối, và các chất ô nhiễm công nghiệp giúp ngăn chặn các chất ô nhiễm tăng tốc quá trình oxy hóa hoặc bắt đầu ăn mòn cục bộ.
Đối với hầu hết các ứng dụng gia đình và công nghiệp, một miếng vải mềm kết hợp với nước ấm và dung dịch xà phòng nhẹ là đủ để loại bỏ bụi bẩn trên bề mặt mà không làm hỏng màng oxit bảo vệ.
Sau khi làm sạch, bề mặt phải luôn được rửa kỹ bằng nước sạch và làm khô hoàn toàn để tránh hơi ẩm còn sót lại thúc đẩy sự ăn mòn.
Việc vệ sinh định kỳ đặc biệt có lợi cho:
- Phần cứng trang trí
- Tay nắm cửa
- Hệ thống nước cố định
- Nhạc cụ
- Linh kiện cơ khí chính xác
- Phần cứng điện
Không giống như đánh bóng tích cực, làm sạch nhẹ nhàng bảo tồn tính toàn vẹn của lớp oxit tự nhiên trong khi vẫn duy trì vẻ ngoài hấp dẫn.
Loại bỏ xỉn màu
Như đồng thau già, quá trình oxy hóa dần dần thay đổi màu vàng sáng của nó thành màu nâu, đồng đen, hoặc đen.
Sự xỉn màu này thường chỉ giới hạn ở bề mặt và không biểu thị sự suy giảm cấu trúc.
Một số phương pháp làm sạch có thể loại bỏ vết xỉn màu một cách hiệu quả.
Giải pháp làm sạch hữu cơ nhẹ
Chất tẩy rửa có tính axit tự nhiên, chẳng hạn như giấm kết hợp với muối hoặc nước cốt chanh trộn với baking soda, được sử dụng rộng rãi để loại bỏ vết xỉn màu vừa phải.
Axit nhẹ hòa tan quá trình oxy hóa bề mặt trong khi tác động mài mòn nhẹ giúp khôi phục lại lớp hoàn thiện kim loại ban đầu.
Tuy nhiên, vì những dung dịch này có tính axit, chúng không nên ở lại trên bề mặt đồng thau trong thời gian dài.
Sau khi điều trị, thành phần phải được rửa kỹ bằng nước sạch và sấy khô ngay lập tức để loại bỏ bất kỳ dư lượng axit còn lại.
Các phương pháp này nhìn chung phù hợp với:
- Đồ trang trí bằng đồng thau
- Đồ đạc gia đình
- Phần cứng nhà bếp
- Phụ kiện bị xỉn màu nhẹ
Chất đánh bóng đồng thau thương mại
Đối với đồng thau bị xỉn màu nặng, Các hợp chất đánh bóng thương mại mang lại kết quả nhanh hơn và nhất quán hơn.
Những sản phẩm này thường chứa các hạt mài mòn mịn và chất tẩy rửa hóa học giúp loại bỏ quá trình oxy hóa và khôi phục độ bóng vàng đặc trưng của sản phẩm..
Trong khi đánh bóng cải thiện đáng kể sự xuất hiện, nó cũng loại bỏ một phần lớp oxit phát triển tự nhiên và, Trong một số trường hợp, lớp gỉ bảo vệ.
Đánh bóng quá mức hoặc thường xuyên có thể làm giảm dần khả năng bảo vệ bề mặt và làm thay đổi diện mạo của các đồ vật bằng đồng cổ hoặc lịch sử.
Vì thế, đánh bóng thương mại nên được sử dụng có chọn lọc hơn là bảo trì định kỳ.
Chất tẩy rửa cần tránh
Không phải tất cả các hóa chất tẩy rửa đều phù hợp với đồng thau.
Một trong những biện pháp phòng ngừa quan trọng nhất là tránh chất tẩy rửa có chứa amoniac, đặc biệt đối với các bộ phận bằng đồng chịu lực hoặc chịu tải.
Amoniac nổi tiếng với việc thúc đẩy nứt ăn mòn căng thẳng (SCC) trong hợp kim đồng thau dễ bị ảnh hưởng.
Ngay cả nồng độ tương đối thấp cũng có thể xuyên qua các ranh giới hạt và gây ra các vết nứt vi mô khi kết hợp với ứng suất kéo dư hoặc ứng suất kéo tác dụng..
Vì lý do này, không bao giờ được sử dụng các sản phẩm tẩy rửa có chứa amoniac trên:
- Thành phần van
- Phụ kiện nén
- Lò xo
- Chốt
- Trường hợp hộp mực
- Bộ phận cơ khí chính xác
Tương tự, axit đậm đặc, chất kiềm mạnh, len thép mài mòn, và nên tránh các dụng cụ mài mạnh trừ khi được khuyến nghị cụ thể cho phục hồi công nghiệp.
Xử lý bề mặt bảo vệ
Làm sạch một mình không ngăn chặn quá trình oxy hóa trong tương lai.
Sau khi bề mặt đã được làm sạch, nhiều thành phần đồng thau được hưởng lợi từ các phương pháp xử lý bảo vệ bổ sung giúp cách ly kim loại khỏi độ ẩm và các chất ô nhiễm trong khí quyển.
Các phương pháp bảo vệ phổ biến bao gồm:
Lớp phủ sáp
Sáp vi tinh thể hoặc sáp dán chất lượng cao tạo thành một hàng rào kỵ nước mỏng trên bề mặt đồng thau.
Lớp phủ sáp cung cấp một số lợi thế:
- Giảm tiếp xúc với oxy
- Đẩy lùi độ ẩm
- Làm mờ chậm
- Bảo quản bề mặt
- Duy trì độ bóng kim loại tự nhiên
Bảo vệ sáp được sử dụng rộng rãi cho các đồ tạo tác kiến trúc bằng đồng và bảo tàng trang trí.
Dầu bảo vệ
Dầu khoáng nhẹ thường được áp dụng cho các linh kiện đồng thau công nghiệp trong quá trình bảo quản hoặc vận chuyển.
Màng dầu bảo vệ chống lại:
- Độ ẩm
- Dấu vân tay
- Quá trình oxy hóa khí quyển tạm thời
Mặc dù lớp phủ dầu yêu cầu phải thay mới định kỳ, họ cung cấp một giải pháp rẻ tiền để bảo vệ chống ăn mòn ngắn hạn.
sơn mài
Sơn mài trong suốt tạo thành hàng rào bảo vệ trong suốt ngăn chặn sự tiếp xúc trực tiếp giữa bề mặt đồng thau và môi trường xung quanh.
Lớp phủ sơn mài thường được áp dụng cho:
- Phần cứng cửa
- Đồ đạc chiếu sáng
- Viền trang trí
- Nhạc cụ
Khi được bảo trì đúng cách, sơn mài làm giảm đáng kể nhu cầu đánh bóng bằng cách ngăn chặn quá trình oxy hóa xảy ra ngay từ đầu.
Lớp phủ mạ điện
Dành cho các ứng dụng công nghiệp đòi hỏi khắt khe, đồng thau có thể được mạ điện bằng kim loại như niken hoặc crom.
Mạ điện cung cấp:
- Cải thiện khả năng chống ăn mòn
- Khả năng chống mài mòn cao hơn
- Hình thức trang trí nâng cao
- Tăng độ ổn định hóa học
Các đầu nối điện thường được mạ thiếc, bạc, hoặc vàng để duy trì điện trở tiếp xúc thấp đồng thời bảo vệ lớp nền bằng đồng bên dưới.
Bảo quản lớp gỉ tự nhiên
Không phải tất cả đồng thau đều cần được đánh bóng để có độ sáng bóng.
Đối với nhiều kiến trúc, lịch sử, và các ứng dụng nghệ thuật, lớp gỉ được phát triển tự nhiên được coi là vừa có giá trị về mặt thẩm mỹ vừa có lợi về mặt chức năng.
Bề mặt đồng xanh hoặc sẫm nhìn thấy trên các tòa nhà và di tích lịch sử không phải là dấu hiệu của sự xuống cấp mà là lớp bảo vệ ổn định giúp làm chậm quá trình ăn mòn hơn nữa.
Do đó, các chuyên gia bảo tồn thường bảo tồn hơn là loại bỏ lớp gỉ trưởng thành.
Dành cho đồng thau kiến trúc tiếp xúc với môi trường ngoài trời, bảo trì thường bao gồm làm sạch định kỳ, sau đó bôi sáp bảo vệ, cho phép lớp gỉ tiếp tục phát triển một cách tự nhiên.
9. Các ứng dụng trong đó vấn đề ăn mòn đồng thau
| Ngành công nghiệp | Các thành phần đồng thau điển hình | Mối lo ngại về ăn mòn | Giảm thiểu |
| Hệ thống nước | Van, phụ kiện, vòi nước | Khử trùng; sự rửa trôi chì | Sử dụng đồng thau DR (C87610, C87850). |
| Hàng hải | Trục chân vịt, máy bơm nước biển | Khử trùng, rỗ | Sử dụng đồng thau hải quân (C46400) hoặc đồng thau silicon. |
| Điện | Thiết bị đầu cuối, đầu nối, thiết bị chuyển mạch | Làm xỉn màu (tăng điện trở tiếp xúc) | Mạ bạc hoặc thiếc. |
| ô tô | Bộ tản nhiệt, lõi nóng, đầu nối | Ăn mòn từ chất làm mát, muối | Sử dụng đồng thau asen; bảo dưỡng nước làm mát đúng cách. |
| kiến trúc | Tay vịn, phần cứng cửa, lợp mái | Làm mờ bầu khí quyển, lớp gỉ | Sơn mài hoặc cho phép lớp gỉ tự nhiên. |
| Nhạc cụ | Kèn Trumpet, kèn trombone, kèn saxophone | Làm xỉn màu (thẩm mỹ) | Vệ sinh thường xuyên; sơn mài. |
| Đạn dược | Trường hợp hộp mực (C26000) | Mùa nứt nẻ (amoniac) | Cứu trợ căng thẳng; lưu trữ có kiểm soát. |
| Phần cứng tiêu dùng | Ổ khóa, bản lề, phím | Làm xỉn màu (mỹ phẩm) | sơn mài; đánh bóng thường xuyên. |
10. So sánh tóm tắt: Đồng thau và rỉ sét
| Tiêu chí | Rỉ sét trên sắt/thép | Ăn mòn trên đồng thau |
| định nghĩa hóa học | Oxit sắt ngậm nước (Fe₂O₃·nH₂O) | Oxit đồng và kẽm, cacbonat, clorua, sunfua. |
| Yếu tố bắt buộc | Sắt (Fe) | đồng (Củ) và kẽm (Zn). |
| Màu sắc | Đỏ nâu, cam-nâu | Màu nâu, đen, màu xanh lá, xanh lam, đỏ hồng (khử kẽm). |
| Kết cấu | dễ bong tróc, xốp, không dính | Thường tuân thủ (lớp gỉ); có thể là bột (khử kẽm). |
| Mở rộng khối lượng | 3‑7× (gây nứt vỡ) | Tối thiểu đến trung bình (patina có tác dụng bảo vệ). |
| Tác dụng bảo vệ | Không có (rỉ sét tăng tốc độ ăn mòn) | Đúng (lớp gỉ làm chậm sự ăn mòn hơn nữa). |
| phòng ngừa | Sơn, mạ điện, dầu, hợp kim | Chọn hợp kim DR; sơn mài; cô lập. |
| Sửa | Cạo/loại bỏ; sơn lại | Đánh bóng; loại bỏ sự ăn mòn tích cực; niêm phong lại. |
11. Phần kết luận
Vì thế, đồng thau có rỉ sét không? Câu trả lời khoa học là rõ ràng: KHÔNG. Đồng thau không bị gỉ vì rỉ sét là sản phẩm ăn mòn chỉ có ở sắt và thép, trong khi đồng thau là hợp kim đồng-kẽm hầu như không chứa sắt.
Tuy nhiên, đồng thau không tránh khỏi sự suy thoái môi trường.
Trong suốt thời gian sử dụng của nó, nó trải qua nhiều quá trình ăn mòn khác nhau - bao gồm cả quá trình oxy hóa, làm hoen ố, sự hình thành lớp gỉ, khử kẽm, Và, trong điều kiện cụ thể, nứt ăn mòn căng thẳng.
Các cơ chế này về cơ bản khác với sự rỉ sét của vật liệu kim loại màu về mặt ý nghĩa hóa học và kỹ thuật..
Cuối cùng, hiểu sự khác biệt giữa rỉ sét Và ăn mòn đồng thau là điều cần thiết đối với các kỹ sư, nhà thiết kế, nhà sản xuất, và người dùng cuối như nhau.
Bằng cách chọn hợp kim thích hợp, xem xét môi trường hoạt động, và áp dụng các biện pháp bảo trì hợp lý,
các thành phần bằng đồng thau có thể mang lại độ tin cậy vượt trội, khả năng chống ăn mòn tuyệt vời, và tuổi thọ phục vụ đặc biệt dài trong nhiều ứng dụng công nghiệp và thương mại.
Câu hỏi thường gặp
Đồng thau có bị rỉ sét trong nước không?
KHÔNG, đồng thau không rỉ sét (tạo thành oxit sắt). Tuy nhiên, đồng thau bị ăn mòn trong nước, nước đặc biệt ứ đọng hoặc có tính axit, nơi có thể xảy ra quá trình khử kẽm.
Sử dụng đồng thau chống khử kẽm cho các ứng dụng trong nước.
Tại sao đồng thau của tôi chuyển sang màu xanh?
Màu xanh lá cây là một lớp gỉ bảo vệ đồng cacbonat cơ bản (Cu₂CO₃(Ồ)₂) .
Nó hình thành khi đồng thau tiếp xúc với độ ẩm và carbon dioxide trong một thời gian dài. Nó không có hại—nó thực sự bảo vệ kim loại.
Đồng thau có bị rỉ sét trong nước mặn không?
Đồng thau không rỉ sét, nhưng nó bị ăn mòn trong nước mặn.
Đồng thau có hàm lượng kẽm cao dễ bị khử kẽm và rỗ trong môi trường clorua. Đồng thau và đồng thau silicon được ưa thích cho các ứng dụng hàng hải.
Đồng thau có thể rỉ sét như sắt không?
KHÔNG. Rust đặc trưng cho sắt và hợp kim của nó (thép, gang). Đồng thau không chứa sắt (ngoại trừ dưới dạng tạp chất dạng vết), vì vậy nó không thể hình thành rỉ sét.
Làm thế nào để loại bỏ sự ăn mòn màu xanh lá cây từ đồng thau?
Đối với lớp gỉ màu xanh nhẹ, sử dụng chất đánh bóng đồng thau thương mại hoặc hỗn hợp nước cốt chanh và muối.
Đối với ăn mòn nặng hoặc rỗ, làm sạch và ổn định chuyên nghiệp (với BTA) có thể được yêu cầu.
Đồng thau có chuyển sang màu đen không?
Đúng. Trong môi trường công nghiệp có chứa hợp chất lưu huỳnh, đồng thau tạo thành màng đồng sunfua màu xám đen. Đây là một hình thức xỉn màu, không rỉ sét.
