1. Introduksjon
Karbonstål Investeringsstøping fusjonerer eldgamle kunstnerskap med moderne ingeniørfag for å produsere kompleks, Stålkomponenter med høy styrke.
Ved å bruke den tapte voksingsmetoden-der engangs voksmønstre blir permanente ståldeler-oppnår denne prosessen toleranser og overflatebehandling utenkelig i konvensjonell sandstøping.
Røttene strekker seg tilbake 5 000 år til mesopotamiske tapte vokser, Men bare på midten av 1900-tallet gjorde Foundries Master Steel's høye smeltepunkt (1 500–1 600 ° C.) og smalt størkningsområde.
I dag, bransjer som olje & gass, kraftproduksjon, tungt maskiner, og bil Avhenger av karbonstålinvesteringer for ventillegemer, Pump -impellere, Turbinhus, og strukturelle parenteser.
Denne artikkelen utforsker grunnleggende, Legeringsutvalg, Skreddersydde prosesstrinn, materialegenskaper, miljøpåvirkning, og konkurransedyktig posisjonering av carbon Steel Investment Casting.
2. Fundamentals of Carbon Steel Investment Casting
Støping av karbonstål introduserer unike utfordringer. Dens høye krevende temperaturkrav ildfaste skallsystemer i stand til å motstå temperaturer ovenfor 1 700 ° C..
Dessuten, Karbonstål viser vanligvis et smalt krystalliseringsintervall - ofte mindre enn 70 ° C - så de krymper raskt og risikerer intern porøsitet.
Sammenlignet med Sandstøping, Investeringsmetoder leverer dimensjonal nøyaktighet på ± 0,1 mm på små funksjoner (kontra ± 1,5 mm) og overflatebehandlinger ned til RA 0,8–3,2 um (kontra 12–50 um).
Likevel gir smiing fortsatt finere kornstrøm og overlegen utmattelsens levetid, Å gjøre investeringstøping til et strategisk valg når netto-geometri oppveier mekanisk optimalisering.
3. Karbonstållegeringer for investeringsstøping
Velge riktig karbonstål Karakter bestemmer casting suksess.
Karboninnhold påvirker styrke, Herdbarhet, og krymping, mens legeringselementer (Mn, Og, Cr) Kontroller herdbarhet, seighet, og bruk motstand.
Investeringsstøping har plass til lav-, medium-, og høye karbonstål, Hvert tilbud av distinkte ytelsesprofiler:
- Stål med lavt karbon (< 0.25 %C):
-
- Tilby utmerket duktilitet og sveisbarhet.
- Krever minimal varmebehandling for å levere strekkfastheter av 400–550 MPa.
- Server godt i ventillegemer, flenser, og General-Purpose beslag.
- Medium-karbonstål (0.25–0,60 %c):
-
- Balansestyrke og seighet, med strekkstyrker på 500–650 MPa.
- Svar godt på slukk & temperament, oppnå hardhet opp til HRC 35–40.
- Vanligvis støpt inn i pumpehus og strukturelle parenteser.
- Stål med høy karbon (> 0.60 %C):
-
- Levere strekkstyrker over 900 MPA Etter varmebehandling.
- Utvikle karbidnettverk for eksepsjonell slitemotstand.
- Ideell for å skjære verktøy, Bruk tallerkener, og tungt lastede komponenter.
4. Investeringsstøpingsprosess skreddersydd til karbonstål
Voksmønster & GATING DESIGN
Ingeniører designer gatesystemer som fôrer stål med en kontrollert hastighet, minimere termisk sjokk.
Voks dør fungerer ved 65–75 ° C, og portene forstørres av 20 % i forhold til støping av aluminium for å opprettholde fyllhastigheten.
Keramiske skallsystemer
Støperier veksler zirkon og aluminiumoksyd - silikat oppslemminger, Bygningsskall på 12–20 mm.
Denne kombinasjonen gir refraktighet utover 1 700 ° C og permeabilitet for å lufte gassutvidelse.
Avvoksing & Shell Burnout
Autoklave avvoksing kl 150 ° C fjerner bulkvoks. NESTE, ovner rampe på 2 ° C/min til 900 ° C., holder i 4–6 timer. Denne langsomme syklusen forhindrer skallsprekker mens du brenner ut alle organiske stoffer.
Stålsmelting & Helling
Induksjonsovner varmeavgift til 1 550 ± 10 ° C., Sikre 5 % Overoppheting. Støperier bruker tilt-ladle eller vakuumassistent skjenker for å redusere turbulens; Små støping fyller 30–60 s, større på 2-3 minutter.
Skallfjerning & Overflatebehandling
Etter 4–8 timers kjøling, Mannskaper rister mekanisk av skjell, deretter grit-blastoverflater til RA 1,6–3,2 um. Automatiserte kverner fjerner porter.
Varmebehandling
Slukk fra 900 ° C i olje eller vann, deretter temperament på 600 ° C for 2 timer. Denne syklusen gir strekkstyrker som samsvarer med smidde kolleger (400–900 MPa) og justerer hardhet til HRC 20–55.
5. Mekanisk & Fysiske egenskaper
| Eiendom | Low-C | Med-C | High-C |
|---|---|---|---|
| Strekkfasthet (MPA) | 400–550 | 500–650 | ≥900 |
| Avkastningsstyrke (MPA) | 250–350 | 300–450 | 700–850 |
| Forlengelse (%) | 20–25 | 15–20 | 2–5 |
| Hardhet (HRC) | 15–20 | 25–35 | 45–55 |
| Påvirke seighet (J, Charpy) | 40–60 | 30–50 | 10–20 |
| Termisk konduktivitet (W/m · k) | 30–45 | 28–40 | 25–35 |
| Ekspansjon (10⁻⁶/k) | 11–13 | 12–14 | 12–14 |
6. Korrosjonsmotstand for investering i karbonstål
Korrosjonsegenskaper ved karbonstål
Karbonstål er utsatt for oksidasjon og rusting når det blir utsatt for fuktighet, oksygen, og etsende midler som syrer, salter, og industrielle miljøgifter.
Typiske korrosjonshastigheter i atmosfæriske miljøer (F.eks., urban eller marine) for ubeskyttet karbonstålområde mellom 0.02–0,2 mm/år, Avhengig av eksponeringens alvorlighetsgrad.
Overflatebehandlinger og beskyttende belegg
For å øke holdbarheten og korrosjonsmotstanden, Karbonstålstøping er ofte belagt eller behandlet. Vanlige metoder inkluderer:
- Galvanisering (Hot-dip sinkbelegg)
Tilbyr katodisk beskyttelse og er mye brukt i strukturelle og utendørs applikasjoner. Sink korroderer fortrinnsvis, Skjerming av stålunderlaget. - Fosfatbelegg
Anvendt som en forbehandling for maleri eller for slitasjeanlegg. Forbedrer malingsadhesjon og gir mild korrosjonsbeskyttelse. - Pulverbelegg eller maleri
Epoksy- eller polyuretanbelegg brukes ofte til industrielt utstyr og forbruksvarer for å forbedre estetikk og barrierebeskyttelse. - Elektroplatering (F.eks., Sink, Nikkel)
Passer for små og presisjonskomponenter. Gir glatt, Ensartede korrosjonsbestandige overflater. - Polymerforinger eller gummibelegg
Ansatt i svært etsende miljøer som kjemisk prosessering eller vannbehandlingsapplikasjoner.
7. Hvorfor carbon Steel Investment Casting
Å velge karbonstålinvestering Casting gir enestående fordeler når søknadene etterspørsler kompleks geometri, stramme toleranser, og Robust mekanisk ytelse.
Under, Vi skisserer de viktigste grunnene til at ingeniører og beslutningstakere favoriserer denne prosessen:
Eksepsjonell detalj og nøyaktighet
Investeringsstøping reproduserer fine funksjoner - undervisende, tynne vegger (ned til 2 mm), og skarpe hjørner - i en enkelt helling.
Følgelig, du oppnår Dimensjonale toleranser så stramme som ± 0,1 mm og Overflatebehandler ned til RA 0.8 µm, kutte sekundær maskinering med opp til 60 %.
Legeringsfleksibilitet på tvers av karbonområder
Enten du trenger lavkarbonkarakterer (A216 WCB) for korrosjonsbestandige ventillegemer, Medium-karbonstål (A297) for pumpehus,
eller høye karbonlegeringer (A11540) for slitasjebestandige deler, Investeringsstøping får plass til dem alle.
Som et resultat, Du opprettholder konsistente prosessparametere mens du skreddersyr mekaniske egenskaper - fra 400 MPA strekkfasthet til over 900 MPA.
Kompleks, Nærnettformet produksjon
Ved å eliminere kjerner og bli med, Investeringsstøping Konsoliderer forsamlinger i enkeltkomponenter - reduserer sveiser, festemidler, og lekke stier.
For eksempel, En oljefeltventilkropp som en gang krevde fire sandstøpte stykker kommer nå ut som en sømløs støping, Slashing Assembly Labor av 50 % og forbedre påliteligheten.
Høyt utbytte og materiell effektivitet
Nøye skalldesign og kontrollerte hellhastigheter minimer svinn porøsitet, kjøring Førstpassutbytte ovenfor 90 %.
Dessuten, gating og stigerimoptimalisering kutter stålbruk av 15 % Sammenlignet med sandstøping, redusere råstoffkostnader og skrot.
Kostnadseffektivitet for lav til middels volum
Selv om verktøy for voks dør og keramiske skjell (USD 15 000–50 000) overstiger den for sandstøping, break-even forekommer ofte ved 1 000–5 000 deler per år.
Derimot, Å smi eller bearbeide slike komplekse former medfører langt høyere kostnader per del og lengre ledetider.
Strategiske bransjeapplikasjoner
Bransjer som olje & gass, kraftproduksjon, bil, og tungt utstyr Stol på karbonstålinvesteringer for kritiske komponenter - ventiler, Turbin eksos albuer, koblinger,
Fordi metoden balanserer ytelsen, Pålitelighet, og snuoperasjon.
8. Bruksområder av støpe av karbonstål
Olje & Gassindustri

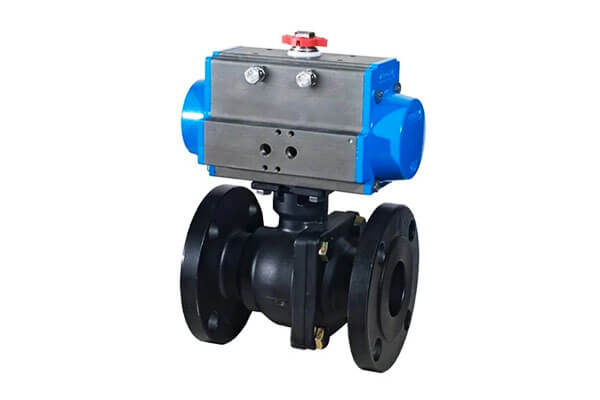

- Ventillegemer og aktuatorer
- Rørkontakter og koblinger
- Høytrykkspumpe foringsrør
- Flenser, albuer, og strømningskontrollkomponenter
Kraftproduksjon
- Dampturbinforingsrør
- Pumpehus og løpehjul
- Girkassekomponenter
- Eksos diffusorer
Tungt maskiner og industrielt utstyr
- Girhus
- Bærende støtter
- Chassis kontakter og parentes
- Slitasje-resistente deler
Bil og transport
- Suspensjonsarmer og parentes
- Motorfester
- Styring og koblingskomponenter
- Bremsesystemdeler
- Koblinger og jernbanebilbeslag
Landbruk & Off-whealway utstyr
- Plogfester
- Hydrauliske sylinderkomponenter
- Løfte kroker og sjakler
- Rammedeler
Forsvar & Militær
- Bevæpningshus
- Utløser mekanismer
- Taktiske kjøretøykomponenter
- Strukturelle parenteser og monteringer
Marin industri
- Dekkbeslag
- Motorstøttestrukturer
- Vinsjhus
Konstruksjon & Strukturell maskinvare
- Krankomponenter
- Avstivende kontakter
- Heisbraketter
- Arjer med armeringsjern
Verktøy og inventar
- Maskineringsarmaturer
- Sveiseposisjonere
- Robotarmer og gripende verktøy
9. Typiske karbonstålkarakterer brukt i investeringsstøping
Følgende er en liste over typiske karbonstålkarakterer som ofte brukes i presisjonsstøping (Investeringsstøping),
Dekker en rekke internasjonale standarder, som er praktisk for globale produksjonsbedrifter å referere til og velge:
| Standard & Karakter | Karboninnhold (C) | Strekkfasthet (MPA) | Typiske applikasjoner |
|---|---|---|---|
| ASTM A216 WCB | 0.17% Maks | 415–485 | Ventiler, Pumper, flenser, Generelle trykkapplikasjoner |
| ASTM A352 LCB | 0.20% Maks | 485–620 | Trykksystemer med lav temperatur |
| ASTM A105 | 0.35% Maks | 485–655 | Smidde flenser, beslag, trykkfartøy |
| ASTM aisi 1020 | 0.18–0,23% | 395–510 | Maskindeler, sjakter, bilkomponenter |
| ASTM aisi 1030 | 0.28–0,34% | 450–600 | Strukturelle barer, jernbaneplater, veivaksler |
| ASTM aisi 1045 | 0.43–0,50% | 570–750 | Gir, aksler, bolter, veivaksler |
| ASTM aisi 1055 | 0.50–0,60% | 610–830 | Tannhjul, gjennomføringer, håndverktøy |
| ASTM aisi 1080 | 0.75–0,88% | 720–880 | Fjærer, kniver, Slitasje-resistente deler |
| A C22 (1.0402) | ~ 0,22% | 400–500 | Automotive Forgings, anleggsutstyr |
| Og C45 (1.0503) | ~ 0,45% | 570–800 | Sjakter, spindler, Cams |
| DIN GS-C25 | ~ 0,25% | 450–600 | Generelle ingeniørdeler |
| Bare S25C | ~ 0,25% | 440–580 | Forgings, Spaker, koblinger |
| Han er S45C | ~ 0,45% | 570–800 | Overføringsdeler, gir |
| GB 25# | ~ 0,25% | 450–600 | Landbruksmaskiner, bilkomponenter |
| GB 45# | ~ 0,45% | 570–750 | Høy styrke strukturelle deler |
10. Konklusjon
Karbonstålinvestering Casting Bridges Artistry and High-Temperature Metallurgy, levere deler som kombineres kompleks geometri, stramme toleranser, og Robust mekanisk ytelse.
Mens høye verktøykostnader og prosessfølsomhet utgjør utfordringer, Fremskritt innen skallmaterialer og digital overvåking reduserer ledetider og mangler.
Ved å velge riktig stålkarakter, Optimalisering av gating og skallsystemer, og anvende passende varmebehandlinger,
Produsenter kan utnytte investeringsstøping for å imøtekomme de tøffeste kravene til energi, maskineri, og transport.
DETTE Teknologi er en fremtredende kinesisk produsent som spesialiserer seg på carbon stålinvesteringsstøping, Tilbyr omfattende metallbehandlingsløsninger tilpasset forskjellige industrielle applikasjoner.
Med over to tiår med erfaring, DETTE har etablert seg som en pålitelig partner for kunder som søker høy presisjon, Tilpassede komponenter.
Vanlige spørsmål
Hva er de typiske toleransene som er oppnåelige med carbon stålinvesteringsstøping?
Investeringsstøping oppnår vanligvis dimensjonale toleranser av ± 0,10 mm for små funksjoner Og opp til ± 0,5 mm for større funksjoner, Avhengig av kompleksiteten og størrelsen på komponenten.
Hvor sterke er karbonstålinvesteringsstøping?
Avhengig av karakter og varmebehandling, Strekkstyrker varierer fra 400 MPA til over 900 MPA. Karbonstål kan bli slukketeherd for å forbedre slitasje motstand og utmattelsens levetid.
Er varmebehandling nødvendig etter støping?
Ja, i de fleste tilfeller. Varmebehandlinger som Normalisering, Annealing, eller slukking og temperering brukes for å forbedre mekaniske egenskaper og lindre interne påkjenninger.
Hva er overflatebehandlingsnivåene for investeringstastet karbonstål?
Investeringsstøping kan oppnå overflatebehandlinger av RA 3,2-6,3 um, betydelig jevnere enn sandstøping og ofte akseptabelt uten ytterligere maskinering.
Kan komplekse geometrier og interne funksjoner støpes?
Ja. Investeringsstøping gir mulighet for Nærnettform Produksjon av intrikate geometrier, inkludert underskjæringer, Fine detaljer, og tynne vegger—Offen eliminerer behovet for sveising eller montering.
