Veel voorkomende soorten plaatwerkverbindingen: Selectiegids

Plaatwerk is een van de meest veelzijdige materialen in de moderne productie. Van autocarrosseriepanelen en vliegtuigrompen tot elektronische behuizingen en gevelbekleding, plaatwerkonderdelen zijn overal.

Echter, plaatwerk alleen is zelden voldoende; het moet worden samengevoegd om samenstellingen te creëren, structuren, en eindproducten.

De methode die wordt gebruikt om plaatwerkcomponenten te verbinden is van cruciaal belang voor de sterkte, duurzaamheid, verschijning, en de kosten van het eindproduct.

Het kiezen van de juiste plaatverbinding is niet eenvoudig. De keuze is afhankelijk van een aantal factoren: het materiaaltype en de dikte, de benodigde sterkte, de esthetische eisen, het productievolume, en de servicevoorwaarden.

Een slecht gekozen gewricht kan tot voortijdig falen leiden, kostbare nabewerking, of zelfs veiligheidsrisico's.

Dit artikel biedt een uitgebreide gids voor de meest voorkomende soorten plaatverbindingen, hun classificatie, en een praktisch selectiekader.

1. Wat is een plaatmetaalverbinding?

A plaatwerk verbinding is een verbinding tussen twee of meer plaatwerkcomponenten, ontworpen om hun relatieve positie te behouden en mechanische of functionele belastingen over te dragen.

De platen kunnen langs hun oppervlakken worden verbonden, randen, hoeken, of gevormde kenmerken.

De verbinding kan permanent zijn, verwijderbaar, of mechanisch vergrendeld, afhankelijk van de productiemethode.

In technische termen, een verbinding moet worden beschouwd als een belastingoverdrachtsgebied in plaats van eenvoudigweg als een verbindingspunt. Krachten die de ene plaat binnenkomen, moeten via de verbinding naar de aangrenzende plaat worden overgebracht.

De geometrie van dat belastingspad heeft een sterke invloed op de spanningsconcentratie, vervorming, Vermoeidheid, en faalgedrag.

Bijvoorbeeld, twee vlakke platen kunnen met een stootvoeg van rand tot rand worden samengevoegd, overlapt met een overlappend gewricht, of loodrecht op elkaar geplaatst om een ​​T-verbinding te creëren.

Deze verschillende geometrieën kunnen vervolgens door middel van lassen met elkaar worden verbonden, klinkend, schroeven, vastgrijpen, lijmen, of gevormde naden.

2. Hoe worden plaatmetaalverbindingen geclassificeerd?

Plaatwerkverbindingen kunnen vanuit verschillende technische perspectieven worden geclassificeerd. De meest praktische aanpak is om te overwegen hoe de verbinding wordt gemonteerd, hoe het wordt vervaardigd, en hoe het ladingen overdraagt.

Op type verbinding

Gebaseerd op de vraag of de geassembleerde componenten kunnen worden gescheiden, plaatwerkverbindingen worden gewoonlijk onderverdeeld in permanent, tijdelijk, en semi-permanente verbindingen.

De classificatie is niet absoluut. Bijvoorbeeld, een geklonken verbinding wordt normaal gesproken als permanent beschouwd tijdens de productie, maar een klinknagel kan technisch gezien worden verwijderd door te boren of te snijden.

Daarom, het praktische onderscheid is gebaseerd op de bedoelde service en demontagemethode, niet alleen of fysieke verwijdering mogelijk is.

Volgens productiemethode

Een tweede en meer productiegerichte classificatie is gebaseerd op het proces dat wordt gebruikt om de verbinding tot stand te brengen.

Door gezamenlijke geometrie en lastoverdracht

Plaatverbindingen kunnen ook worden geclassificeerd op basis van de fysieke opstelling van de platen en het resulterende belastingspad.

Dit is vooral belangrijk voor constructief ontwerp omdat de geometrie bepaalt hoe krachten via de verbinding worden overgedragen.

3. Gelaste plaatwerkverbindingen

Lassen is een van de meest gebruikte methoden voor het maken van permanente plaatverbindingen. Het maakt gebruik van warmte, druk, of een combinatie van beide om een ​​metallurgische verbinding tussen componenten tot stand te brengen.

Het meest geschikte lasproces is afhankelijk van het plaatmateriaal, dikte, gezamenlijke geometrie, vereiste laskwaliteit, productievolume, Warmte -invoer, en maattolerantie.

MIG-lassen (Metaal inert gas)

MIG-lassen, formeel geclassificeerd binnen Gasmetaalbooglassen (GMAW), maakt gebruik van een continu gevoede, verbruikbare draadelektrode om een ​​elektrische boog te genereren en het basismateriaal te smelten.

Een beschermgas beschermt het gesmolten lasbad tegen atmosferische vervuiling.

Afhankelijk van de toepassing, beschermgassen kunnen mengsels op argonbasis omvatten, koolstofdioxide, of andere gasmengsels; daarom, het beschrijven van alle MIG-beschermgassen als puur inert is technisch onnauwkeurig.

MIG-lassen is bijzonder aantrekkelijk wanneer productiviteit en flexibiliteit zijn belangrijker dan het bereiken van een zo laag mogelijke warmte-inbreng.

Het wordt veel gebruikt bij zowel handmatige als robotachtige fabricage, omdat de continu aangevoerde draad relatief hoge productiesnelheden ondersteunt.

TIG-lassen (Wolfraam inert gas)

TIG-lassen, of Gaswolfraambooglassen (GTAW), gebruikt een niet-afsmeltende wolfraamelektrode om de boog tot stand te brengen. Het vulmetaal, wanneer nodig, wordt apart toegevoegd.

Een inert beschermgas, typisch argon of een geschikt mengsel op argonbasis, beschermt het lasgebied tegen atmosferische vervuiling.

TIG wordt gewaardeerd om zijn Nauwkeurige warmtebestrijding, uitstekend lasuiterlijk, en het vermogen om hoogwaardige lassen op dunne materialen te produceren.

TIG wordt vaak gekozen wanneer las uiterlijk, dimensionale controle, en metallurgische kwaliteit zijn kritisch.

De lagere productiesnelheid maakt het minder aantrekkelijk voor toepassingen met grote volumes waarbij weerstandslassen of geautomatiseerd laserlassen een aanzienlijk hogere doorvoercapaciteit kunnen opleveren.

Weerstandspuntlassen

Weerstandspuntlassen verbindt overlappende platen door een gecontroleerde elektrische stroom door het contactgebied te laten gaan terwijl er druk wordt uitgeoefend met elektroden.

Elektrische weerstand genereert plaatselijke warmte, het produceren van een lasklompje tussen de platen zonder dat er vulmetaal nodig is.

Het is vooral belangrijk bij productie van grote volumes, omdat het proces snel kan worden geautomatiseerd.

Laserlassen

Laserslassen maakt gebruik van een geconcentreerde laserstraal om zeer plaatselijk smelten op de verbinding te produceren.

De uitzonderlijk gerichte energiebron maakt hoge lassnelheden en een relatief klein door hitte beïnvloed gebied mogelijk vergeleken met veel conventionele booglasprocessen.

Naadlassen

Naadlassen produceert een reeks overlappende weerstandslassen, gewoonlijk gebruik makend van roterende wielelektroden, om een ​​doorlopende of lekvrije verbinding te creëren.

Het is vooral handig wanneer een plaatmetaalsamenstel niet alleen een mechanische verbinding vereist, maar ook een mechanische verbinding afdichting tegen vloeistoffen of gassen.

4. Geklonken plaatwerkverbindingen

Een geklonken plaatmetaalverbinding maakt gebruik van een mechanisch bevestigingsmiddel, een klinknagel genaamd, om twee of meer platen met elkaar te verbinden.

Tijdens de installatie, de klinknagel wordt door uitgelijnde gaten geplaatst en mechanisch vervormd of uitgezet om een ​​kop te vormen die de platen aan elkaar klemt.

In tegenstelling tot lassen, Voor het klinken is het niet nodig om het basismetaal te smelten. Dit maakt het bijzonder nuttig wanneer het minimaliseren van thermische vervorming belangrijk is of bij het verbinden van materialen die moeilijk te lassen zijn.

Veel voorkomende soorten klinknagels

Kenmerken van geklonken verbindingen

5. Geschroefde en vastgeschroefde plaatwerkverbindingen

Schroef- en boutverbindingen zijn dat wel verwijderbare mechanische verbindingen die bevestigingsmiddelen met schroefdraad gebruiken om twee of meer plaatwerkcomponenten aan elkaar te klemmen.

In tegenstelling tot las- of lijmverbindingen, ze kunnen normaal gesproken worden gedemonteerd voor inspectie, onderhoud, vervanging, of repareren.

Schroeven komen vooral veel voor bij dunneplaatconstructies, omdat zelftappende en draadvormende ontwerpen schroefdraad direct in de plaat of in een voorgevormd gat kunnen creëren, terwijl bouten en moeren geschikter zijn wanneer hogere klemkrachten of herhaalde demontage vereist zijn.

Kenmerken van geschroefde en geschroefde verbindingen

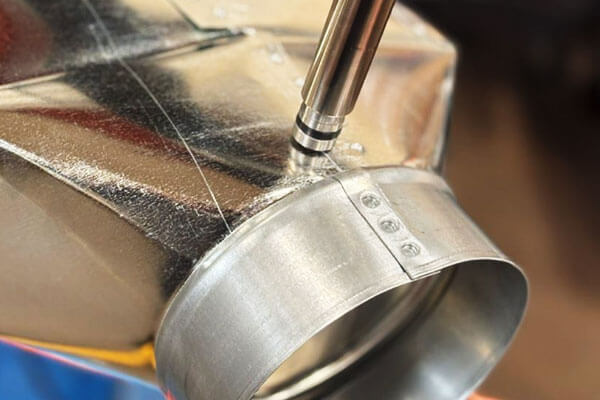

6. Geklonken en mechanische plaatverbindingen

Clinchen is een koud mechanisch verbindingsproces waarbij overlappende platen plaatselijk worden gevormd door een stempel en een matrijs om een ​​permanente mechanische vergrendeling te creëren.

In tegenstelling tot conventioneel klinken, er is geen aparte bevestiging nodig, en in tegenstelling tot lassen, het proces introduceert in wezen geen smeltwarmte in de verbinding.

Clinchen is bijzonder aantrekkelijk voor dunneplaatassemblages, omdat het snel kan gebeuren, schoon, herhaalbaar, en zeer compatibel met geautomatiseerde productie.

Kenmerken van clinchgewrichten

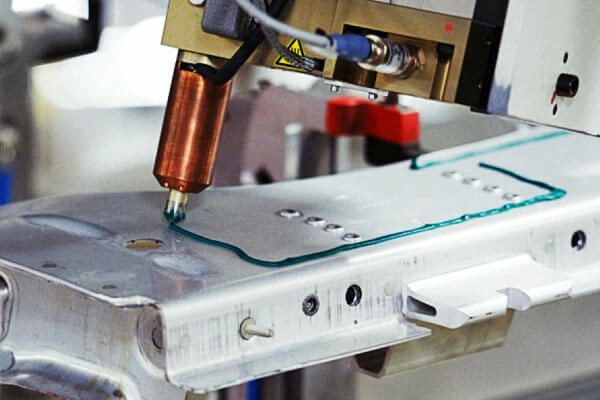

7. Met lijm gebonden plaatwerkverbindingen

Bij lijmverbindingen worden plaatmetalen componenten verbonden via een polymere lijmlaag in plaats van via een conventionele mechanische sluiting of smeltlas.

Structurele lijmen kunnen de belasting continu overbrengen over een relatief groot verlijmd oppervlak, waardoor ze bijzonder nuttig zijn wanneer ingenieurs gelokaliseerde stressconcentraties willen verminderen.

Lijmverbindingen worden veel gebruikt in de automobielsector, vervoer, elektronica, apparaten, en lichtgewicht constructies, vooral bij lage vervorming, gladde externe oppervlakken, trillingsdemping, of het verbinden van ongelijksoortige materialen is belangrijk.

Kenmerken van lijmverbindingen

8. Integraal gevormde plaatmetaalverbindingen

Integraal gevormde plaatverbindingen worden door snijden tot stand gebracht, buigen, vouwen, of het mechanisch in elkaar grijpen van het vel zelf, waardoor de noodzaak voor afzonderlijke bevestigingsmiddelen of smeltlassen wordt geëlimineerd.

Ze zijn bijzonder effectief bij de productie van plaatmetaal in grote hoeveelheden, omdat de verbinding direct in het vlakke patroon kan worden opgenomen en door middel van stempelen kan worden geproduceerd, ponsen, lasersnijden, druk op het remmen, of rolvormen.

Deze verbindingen worden vaak gebruikt in kanaalwerk, elektrische behuizingen, automotive panelen, apparaten, dakbedekking, bekleding, en lichtgewicht gefabriceerde constructies.

Zoomverbindingen / Gevouwen naden

Een zoomverbinding wordt geproduceerd door het vouwen van de rand van een vel terug op zichzelf of rond de rand van een ander vel, waardoor een versterkte en omsloten rand ontstaat.

Daarnaast zorgt het voor een mechanische verbinding, zomen kan scherpe, zichtbare randen elimineren, lokale stijfheid vergroten, en het uiterlijk van het voltooide onderdeel verbeteren.

Vergrendel naden

Slotnaden zijn doorlopende gevormde verbindingen waarin de randen van twee of meer platen zitten gevouwen en mechanisch vergrendeld.

Omdat de verbinding langs de verbinding loopt en niet op geïsoleerde punten plaatsvindt, Lock-naden zijn met name nuttig voor lange plaatmetaalassemblages en toepassingen waarbij afdichtingsprestaties belangrijk zijn.

Plooi gewrichten

Een plooiverbinding is een mechanisch gevormde verbinding waarin een lipje zit, flens, of verlengd velgedeelte wordt in een gleuf of opvangelement gestoken en vervolgens op zijn plaats gevouwen of weggestopt.

De verbinding wordt tot stand gebracht door geometrische vergrendeling in plaats van door lassen of afzonderlijke bevestigingsmiddelen.

Plooiverbindingen zijn vooral handig voor producten die rondom zijn ontworpen productie in knippen en vouwen, waar lipjes en sleuven direct in het vlakke plaatpatroon kunnen worden opgenomen.

Zwaluwstaartverbindingen van plaatstaal

Er wordt gebruik gemaakt van een zwaluwstaartverbinding van plaatstaal complementaire taps toelopende lipjes en sleuven om een ​​mechanische vergrendeling te creëren.

Tijdens montage, het taps toelopende lipje schuift of klikt in de bijpassende gleuf, bewegingsbeperking in de primaire scheidingsrichting.

In tegenstelling tot conventionele bevestigingsmethoden, tijdens het snijden en vormen kan direct een zwaluwstaartverbinding ontstaan, waardoor het bijzonder aantrekkelijk is voor ontwerp-voor-productie en plaatwerkassemblages zonder bevestigingsmiddelen.

9. Conclusie

Plaatwerkverbindingen zijn niet simpelweg mechanische verbindingen tussen twee stukken metaal.

Het zijn zorgvuldig ontworpen interfaces die bepalen hoe wordt geladen, vervorming, warmte, trillingen, corrosie, en maattoleranties worden via een assemblage overgedragen.

De meest voorkomende gewrichtsgeometrieën omvatten stootvoegen, schootgewrichten, hoekverbindingen, randverbindingen, en T-verbindingen.

Deze geometrieën kunnen via een breed scala aan processen met elkaar worden verbonden, inclusief MIG-lassen, TIG-lassen, weerstand puntlassen, laserlassen, naad lassen, klinkend, schroeven en bouten, vastgrijpen, lijmverbinding, zomen, naden vergrendelen, plooi gewrichten, en zwaluwstaartverbindingen.

De belangrijkste techniekles is dat er geen universeel sterkste of beste plaatverbinding bestaat.

Een succesvolle verbinding is een verbinding die voldoet aan alle eisen voor de toepassing ervan:

Voldoende kracht + weerstand tegen vermoeidheid + fabrikant + corrosiebestendigheid + dimensionale stabiliteit + bruikbaarheid + kostenefficiëntie

In professionele plaatwerkuitvoering, De keuze van de verbindingen moet daarom beginnen met het belastingspad en de serviceomgeving, niet alleen met het eenvoudigste productieproces.



Veelgestelde vragen

Wat is het sterkste type plaatverbinding?

Gelaste verbindingen met volledige penetratie (MIJ, TIG, of laseren) leveren de hoogste sterkte per lengte-eenheid, met een sterkte die die van het basisplaatmetaal zelf benadert.

Voor discrete bevestigingsmiddelen, massieve klinknagels hebben de hoogste schuifsterkte, terwijl bout- en moerconstructies de hoogste klemsterkte hebben.

Welk type verbinding is het beste voor dun plaatmetaal?

Veel voorkomende keuzes zijn onder meer weerstandspuntlassen, laserlassen, vastgrijpen, klinkend, zelftappende bevestigingsmiddelen, lijmverbinding, en gevormde gewrichten.

De beste optie hangt af van het materiaal, dikte, productievolume, vereiste sterkte, en toegankelijkheid.

Wat is de beste verbinding voor het verbinden van ongelijksoortige metalen??

Lijmbinding, vastschroeven, en klinken zijn geschikt voor het verbinden van ongelijksoortige metalen. Vermijd lassen omdat dit galvanische corrosie kan veroorzaken.

Wat is het sterkste type plaatverbinding?

Er bestaat geen universeel sterkste gewricht. Gewrichtssterkte is afhankelijk van het materiaal, dikte, geometrie, beladingstoestand, proces van deelname, en vakmanschap.

Een goed ontworpen las, geklonken, of mechanisch vergrendelde verbindingen kunnen elk zeer effectief zijn voor verschillende toepassingen.

Wat is het verschil tussen een lapgewricht en een stootgewricht??

A schootgewricht maakt gebruik van overlappende vellen, terwijl een stootgewricht verbindt vellen ongeveer van rand tot rand.

Overlappingsverbindingen zijn over het algemeen eenvoudiger te monteren, terwijl stootvoegen een schonere en compactere geometrie kunnen bieden.
