Lézeres hegesztés vs MIG hegesztés

1. Bevezetés

Lézeres hegesztés VS MIG hegesztés a modern gyártás sarkalatos témája, ahol az összekapcsolási technológiák közvetlenül befolyásolják a szerkezeti integritást, termelési hatékonyság, és a termék hosszú távú megbízhatósága.

A repülőgépipartól és az autóipartól az orvosi eszközökig és a nehézgépekig, A hegesztés a tömeggyártás és a nagy pontosságú gyártás középpontjában áll.

A cikk célja egy átfogó bemutatás, többszempontú összehasonlítása Lézeres hegesztés vs MIG hegesztés.

Működési elveik vizsgálata, műszaki teljesítmény, költségeket, biztonság, anyag kompatibilitás, és alkalmas különféle alkalmazásokra.

2. Mi az a MIG hegesztés (Fém ívhegesztés gázzal – GMAW)?

MIG hegesztés egy jól bevált ívhegesztési eljárás, amely a folyamatosan táplált fogyó huzalelektróda és egy inert vagy félig inert védőgáz a hegesztőmedencének a légköri szennyeződésektől való védelmére.

Működési elv:

A folyamat akkor kezdődik, amikor egy elektromos ívet ütnek ki a huzalelektróda és az alapanyag között.

Az ív hője – 3000°C-tól 6000°C-ig terjed – megolvasztja a drótot és az alapfémet is, olvadt hegesztőmedence kialakítása.

A védőgáz, jellemzően argon és CO₂ keveréke vagy tiszta argon, kiszorítja a környezeti levegőt, hogy megakadályozza az oxidációt, porozitás, és szennyeződés.

A rendszer kulcsfontosságú összetevői:

• Áramforrás: Jellemzően állandó feszültség (önéletrajz) 18-30 V és 50-350 A kimenetekkel.
• Huzal adagoló: Szabályozott sebességgel táplálja az elektródát (2–20 m/I).
• Hegesztőpisztoly: Tartalmazza az érintkezőcsúcsot, és szállítja a vezetéket és a védőgázt is.
• Gázellátás: ~15-20 L/perc áramlási sebességgel biztosít védőgázt.

Folyamat attribútumok:

• Fém töltőanyag: Maga a vezeték biztosítja, hozzájárul a lerakódáshoz.
• Ívstabilitás: Könnyen indítható és karbantartható, még kevésbé tapasztalt hegesztők számára is.
• Alkalmasság: Ideális hegesztéshez szénacél, rozsdamentes acél, és alumínium közötti vastagságokkal 1 mm-ig 25 mm.

A MIG hegesztés előnyei

• Felhasználóbarát és a kezelő számára elérhető
• Magas lerakódási arány és gyorsabb hegesztési sebesség
• Költséghatékony berendezés és beállítás
• Sokoldalúság az anyagok és a vastagságok terén
• Folyamatos hegesztés minimális megszakításokkal
• Jó hegesztési szilárdság elfogadható esztétikus felülettel
• Kiváló kompatibilitás az automatizálással és a robotikával
• Erőteljes teljesítmény kültéri és szántóföldi körülmények között

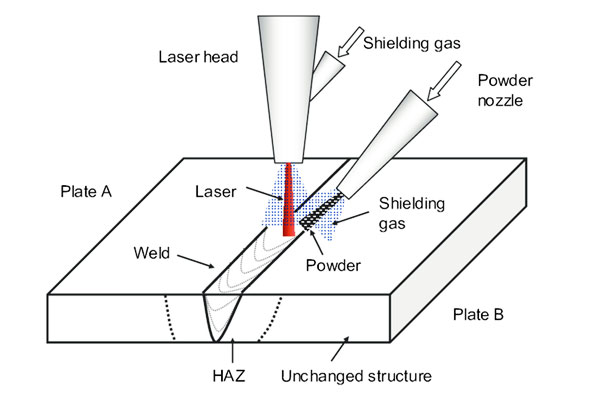

3. Mi az a lézeres hegesztés?

Lézeres hegesztés a nagy pontosságú, nagy energiasűrűségű fúziós folyamat, amely koncentrált lézersugarat használ az anyagok olvasztására és összekapcsolására.

A MIG-től eltérően, nem igényel fizikai érintkezést vagy töltőhuzalt, bár speciális esetekben töltőfémmel is használható.

Működési elv:

A fókuszált lézersugár, gyakran olyan kicsi átmérőjű 0.1 mm, nekiütközik a munkadarabnak, gyorsan felmelegítve olvadáspontja fölé.

10⁶ W/cm²-nél nagyobb teljesítménysűrűség esetén, a lézer létrehozza a kulcslyuk hatás, lehetővé teszi a mély, keskeny varratok minimális hőbevitellel.

A megszilárdulás rendkívül gyors, csökkenti a torzítást és a maradék feszültséget.

Általánosan használt lézertípusok:

• Fiber lézerek: Hatékony és robusztus, től származó hatáskörökkel 500 Ebbe 10+ kW.
• Lemezlézerek: Kiváló sugárminőség és energiastabilitás.
• CO₂ lézerek: Vastagabb szakaszokhoz használják, de kevésbé hatékonyak a fényvisszaverő anyagokhoz.

Gerenda szállítása és vezérlése:

A lézersugarak szállítása a következőn keresztül történik száloptikát vagy tükröket, által vezetett CNC rendszerek vagy robotfegyverek.

A fejlett érzékelőket és visszacsatoló rendszereket gyakran integrálják valós idejű folyamatfigyelés és adaptív vezérlés.

Folyamat attribútumok:

• Fém töltőanyag: Választható; jellemzően fúziós folyamat.
• Hegesztési sebesség: Meghaladhatja 10 m/perc nagy sebességű beállításoknál.
• Alkalmasság: Kivételes a számára vékony átmérőjű rozsdamentes acél, titán, nikkel -ötvözetek, és a különböző fémek – gyakoriak űrrepülés, autóipar, és az elektronika iparágak.

A lézeres hegesztés előnyei

• Kivételes precíziós és minimális hőhatású zóna (HAC)
• Nagy sebességű és nagy áteresztőképességű képesség
• Mély behatolás és keskeny hegesztési gyöngyök
• Kiváló hegesztési minőség és tiszta esztétika
• Magas automatizálási és integrációs potenciál
• Csökkentett fogyóeszköz-használat és kevesebb hulladék
• Sokoldalúság az anyagokban és a kötéstípusokban

4. A lézeres hegesztés és a MIG hegesztés összehasonlító műszaki elemzése

Az alapvető technikai különbségek megértése Lézeres hegesztés VS MIG hegesztés elengedhetetlen a hegesztési minőség optimalizálásához, teljesítmény, és alkalmas speciális ipari alkalmazásokra.

Ez a rész összehasonlítja a két technikát a kulcsfontosságú technikai mérőszámok között –hőbevitel, hegesztési minőség, és a precizitás— hogy átfogó képet adjon teljesítményükről a különböző gyártási forgatókönyvekben.

Hőbevitel és -penetráció

MIG hegesztés:

A MIG hegesztés általában magában foglalja nagyobb hőbevitel a viszonylag széles ív és a lassabb hűtési sebesség miatt. Ez a szélesebb hőprofil:

• hoz vezet nagyobb hőhatás zónák (HAC).
• Növeli annak kockázatát torzítás és maradék stressz, különösen vékony anyagoknál.
• Biztosítja mérsékelt penetráció, jellemzően legfeljebb 6-12 mm egy menetben az áramerősségtől és a kötés kialakításától függően.

Lézeres hegesztés:

A lézeres hegesztés a összpontosított, nagy energiasűrűségű nyaláb amely létrehozza a kulcslyuk hatás, intenzív energia szállítása egy kis területre:

• Behatolási mélység legfeljebb 25 mm egyetlen menetben elérhetők nagy teljesítményű szálas lézerekkel.
• Eredmények in minimális HAZ, csökkent vetemedés, és szoros hőszabályozás, különösen kritikus a precíziós gyártásban.
• A hőbevitel jellemzően 3-10-szer alacsonyabb mint a MIG hegesztés ugyanazon behatolásért, a kohászati ​​integritás javítása.

Összefoglalva: A MIG hegesztés jobb nagy hézagok kitöltésére vagy anyag felépítésére, míg a lézeres hegesztés ideális mély, keskeny, alacsony torzítású hegesztési varratok.

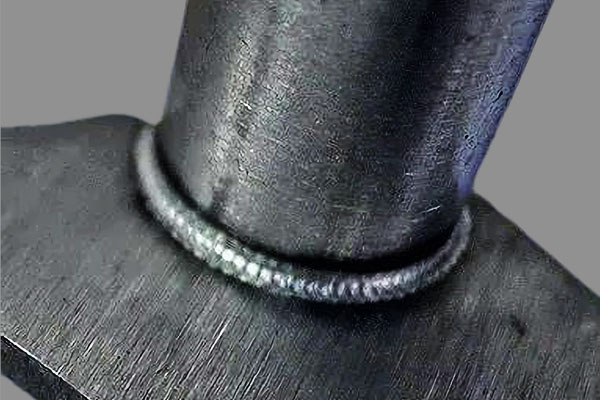

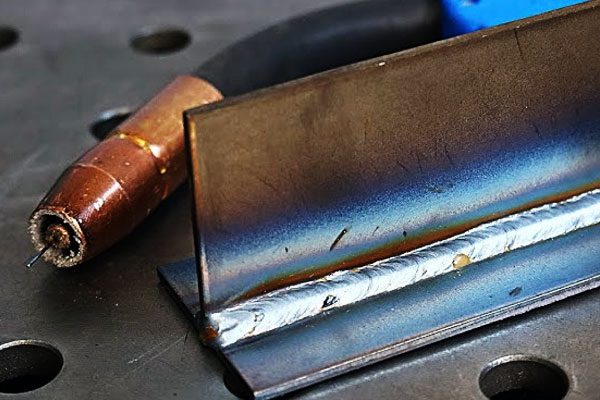

Hegesztési minőség és mechanikai tulajdonságok

MIG hegesztés:

• Szakítószilárdság: Erősen függ a töltőanyagtól és a hegesztési paraméterektől. A hígítás és a porozitás miatt gyakran valamivel alacsonyabb az alapfémnél.
• Porozitás és fröcskölés: Gyakori problémák, amelyeket a védőgáz inkonzisztenciája vagy szennyeződése okoz.
• Hőhatás övezet (HAC): Széles és mikroszerkezetileg változtatható, potenciálisan csökkenti a fáradtság élettartamát.

Lézeres hegesztés:

• Kiváló fúziós minőség minimális porozitással, ha a folyamat optimalizált.
• Nagyobb szakítószilárdság és fáradtság ellenállás szűk HAZ és gyors megszilárdulás miatt.
• Kiváló kohászati ​​kontroll, különösen eltérő vagy reakcióképes fémek hegesztésekor (PÉLDÁUL., -Y -az, ni ötvözetek).

Precizitás és kontroll

MIG hegesztés:

• Gyakori a kézi és félautomata működés, a kezelői jártasságtól függő pozicionálási pontossággal.
• Korlátozott kezelhetőség szoros tolerancia vagy mikron szintű rések.
• Toleráns a tökéletlen ízületi illeszkedéssel szemben, így alkalmas szerkezeti alkalmazásokra.

Lézeres hegesztés:

• Ajánlatok mikron szintű szabályozás a hegesztési hely és a behatolási mélység felett.
• Zökkenőmentesen integrálható CNC és robotautomatizálás, ismételhetőséget tesz lehetővé, nagy sebességű termelés.
• Tud hegeszteni olyan kis hézagok, mint 0.1 mm, vagy akár hézagmentes tompakötések nagy pontosságú elrendezésekben.
• Kevésbé elnéző az illesztési hézagok vagy eltolódások ellen, hacsak nincs kiegészítve töltőhuzallal.

5. A lézeres hegesztés és a MIG hegesztés költségmegfontolása

Ebben a szakaszban, mindkét folyamat pénzügyi vonatkozásait vizsgáljuk a kezdeti befektetésre vonatkozóan, működési költségek, és a befektetés megtérülése (ROI).

Kezdeti beruházás

Lézeres hegesztés rendszerek igénye a lényegesen magasabb előzetes költség, nagyrészt annak köszönhető:

• Precíziós lézerforrások (rost, CO₂, lemezes lézerek).
• Sugártovábbítási optika és vezérlőrendszerek.
• Biztonsági infrastruktúra, beleértve lézerházak és reteszek.
• Integráció CNC vagy robotplatformokkal.

Költség referenciaérték: Egy szabványos ipari lézerhegesztő cella a $120,000 -hoz $500,000, teljesítmény kapacitásától függően, automatizálási szint, és kiegészítők.

MIG hegesztés, ezzel szemben, sokkal gazdaságosabb a telepítése:

• Az alapvető kézi MIG-beállítások kezdődhetnek $2,000 -hoz $10,000.
• Még a teljesen automatizált MIG-sejtek is ritkán haladják meg $80,000, beleértve a robotikát és a berendezési tárgyakat is.

Ez az eltérés sokkal hozzáférhetőbbé teszi a MIG hegesztést kis- és középvállalkozások vagy korlátozott tőkével rendelkező projekteknél.

Üzemeltetési és karbantartási költségek

A lézeres hegesztés csökkentheti az üzemi veszteséget, de a karbantartása igényesebb:

• Lencse tisztítás és optika csere rutinszerűek és költségesek.
• Nagy energiájú lézerek jelentős áramot fogyasztanak, különösen folyamatos üzemben.
• Az üzemeltetők megkövetelik speciális képzés a lézerteljesítmény-beállítások kezeléséhez, biztonsági eljárások, és rendszerdiagnosztika.

Ezzel szemben, MIG hegesztési jellemzők:

• Alacsonyabb fogyóeszközök költsége, könnyen elérhető vezetékkel és védőgázzal.
• A rendszeres karbantartás korlátozott fáklyacsere, fúvóka tisztítása, és huzalelőtolás beállításai.
• Széles technikus ismeret, amely csökkenti a munkaerőköltségeket és minimalizálja a képzési beruházásokat.

Működési pillanatkép:

• Lézeres optika csere kerülhet $1,000– 5000 dollár ciklusonként.
• MIG fogyóeszközök jellemzően futni $0.10– 0,30 dollár hegesztési méterenként, anyagtól és gázkeveréktől függően.

A befektetés megtérülése (ROI)

Lézeres hegesztési ajánlatok hosszú távú érték nagy volumenű és precíziós kritikus alkalmazásokban:

• A nagy hegesztési sebesség és a minimális utómunkálatok javítják a teljesítményt.
• Az állandó minőség csökkenti a hibákkal kapcsolatos költségeket.
• Zökkenőmentes integráció automatizált minőségellenőrzési rendszerek maximalizálja a hatékonyságot.

A autóipar, a lézeres hegesztés akár a teljes összeszerelési időt is csökkentheti 60% személyre szabott üres alkalmazásokhoz, belüli magasabb kezdeti költségét ellensúlyozva 1– 2 év nagy volumenű gyártásban.

MIG hegesztés, közben, szállít gyorsabb ROI általános gyártáshoz:

• Ideális a alacsony-közepes volumenű gyártás vagy javítási és karbantartási szolgáltatások.
• A minimális beállítási idő és a rugalmas rögzítés támogatja a rövid távú gazdaságosságot.
• A ROI gyakran realizálódik alatt 6 hónap kézi vagy félautomata konfigurációkhoz.

6. Anyagmegfelelőségi és vastagsági tartomány

A megfelelő hegesztési technika kiválasztása nagymértékben függ az anyag típusától és vastagságától.

A lézeres hegesztés és a MIG hegesztés eltérő hatékonyságot mutat a különböző fémeknél és vastagságkategóriákban.

Ebben a szakaszban, teljesítményüket az anyagkompatibilitás alapján értékeljük, kohászati ​​érzékenység, és a szerkezeti követelmények.

Anyagi kompatibilitás

Lézeres hegesztés

A lézeres hegesztés kiváló fémek, amelyek nagy fényvisszaverő képességgel és hővezető képességgel rendelkeznek, feltéve, hogy a megfelelő lézertípust és paramétereket alkalmazzák. Az általánosan használt anyagok közé tartozik:

• Rozsdamentes acélok (PÉLDÁUL., 304, 316, 2205 duplex): Kiváló eredmények minimális torzítással.
• Alumínium ötvözetek (PÉLDÁUL., 6061, 7075): Pontos paraméterszabályozást igényel a nagy fényvisszaverési és porozitási kockázat miatt.
• Titán ötvözetek: Kiváló hegesztési minőség repülési és orvosi használatra.
• Nikkel alapú ötvözetek (PÉLDÁUL., Kuncol): A lézer keskeny HAZ segít megőrizni a mechanikai integritást.

A lézeres hegesztés különösen alkalmas színesfém és nagy teljesítményű ötvözetek, ahol elengedhetetlen a precizitás és a kohászati ​​ellenőrzés.

MIG hegesztés

A MIG hegesztés sokoldalúbb lágy acélok, szénacélok, és alumínium, kisebb hangsúlyt fektetve a pontosságra, de nagyobb rugalmasság az általános gyártás során. A gyakori anyagok közé tartozik:

• Szénacél: Ideális szerkezeti és nagy teherbírású alkatrészekhez.
• Alumínium: Orsópisztolyt vagy push-pull rendszert és argonban gazdag gázt igényel.
• Rozsdamentes acél: Elérhető, de szélesebb HAZ-val és potenciális oxidációval.

A MIG általában jobban tolerálja a felületi viszonyokat, mint például a malomkő, rozsda, vagy olajat, alkalmassá téve szabadtéri, javítás, és nehéz gyártás környezetek.

Vastagsági tartomány képesség

Lézeres hegesztés

A lézeres hegesztés rendkívül hatékony a vékony vagy közepes vastagságú hatótávolság. A tipikus képességek közé tartozik:

• Vékony szakaszok (0.2 mm-ig 3 mm): Kivételes behatolás átégés nélkül.
• Mérsékelt szakaszok (8-10 mm-ig): Többmenetes vagy nagy teljesítményű lézereket igényel.
• Vastag szakaszok (>10 mm): Speciális hibrid technikákkal vagy sugároszcillációval megvalósítható.

Mivel a lézerenergia erősen koncentrált, hegesztési varratok vannak mély és keskeny, ami minimálisra csökkenti a hőtorzulást és csökkenti az utófeldolgozást.

MIG hegesztés

A MIG hegesztés az anyagvastagságok szélesebb skáláját fedi le, különösen a közepes és vastag kategóriák:

• Vékony nyomtáv (<1 mm): Kihívást jelent a felmelegedés miatt; átégés veszélye.
• Mérsékelten vastag anyagok (2 mm-ig 25 mm és azon túl): A nagy leválasztási arány és a többszörös áthaladási képesség ideálissá teszi nagy hegesztésekhez.

A lézerhegesztéssel ellentétben, A MIG jobb résáthidaló és kezelése variációk az ízületek illeszkedésében, különösen akkor, ha a tűréshatárok nincsenek szigorúan ellenőrizve.

Különböző anyagok hegesztése

Amikor arról van szó különböző fémek összekapcsolása, A lézeres hegesztés jelentős előnyt jelent. Az helyi hőbevitel minimalizálja az intermetallikus vegyületek képződését, és lehetővé teszi olyan anyagok összekapcsolását, mint pl:

• Rozsdamentes acélból szénacélba
• Titánból rézbe vagy alumíniumba (közbenső rétegekkel)
• Nikkelötvözetek acélhoz

MIG hegesztés, másrészt, küszködik az eltérő anyagokkal az olvadási hőmérséklet különbsége miatt, hőtágulási sebességek, és kohászati ​​összeférhetetlenség.

Míg a speciális töltőhuzalok segíthetnek, a mechanikai szilárdság és a korrózióállóság sérülhet.

7. Ipari alkalmazások

Lézeres hegesztés

• Űrrepülés: Üzemanyag vezetékek, szenzorházak
• Orvosi: Ortopédiai implantátumok, pacemaker esetek
• Elektronika: Akkumulátor fülek, érzékelő vezetékek
• Autóipare: Testre szabott hegesztett nyersdarabok, EV alkatrészek

MIG hegesztés

• Építés: Gerendák, oszlopok, infrastruktúra
• Hajógyártás: Hajóborítás, válaszfalak
• Nehéz gépek: Keretek, rakodók, vödrök
• Javítás és gyártás: Általános üzletek és garázsok

8. Lézeres hegesztés és MIG hegesztés összehasonlító összefoglaló táblázat

Kritériumok	Lézeres hegesztés	MIG hegesztés (Harapás)
Folyamat típusa	Fúziós hegesztés koncentrált lézersugárral	Ívhegesztés fogyóhuzallal és védőgázzal
Hőbevitel	Alacsony és erősen lokalizált	Magas és szélesebb hőhatás zóna
Behatolás	Mély, keskeny varratok; magas képarány (-ig 10:1)	Mérsékelttől mélyig, szélesebb varratok; alacsonyabb képarány
Hegesztési sebesség	Nagyon magas (-ig 60 mm/s)	Mérsékelt (10–30 mm/s a beállítástól függően)
Precizitás és kontroll	Kivételes precizitás; ideális mikrohegesztéshez	Kevésbé pontos; általános gyártásra alkalmas
Automatizálási kompatibilitás	Könnyen integrálható robotikával és CNC-vel	Kompatibilis, de kevésbé adaptálható a nagy sebességű automatizáláshoz
Anyagi alkalmasság	Ideális vékony átmérőjűekhez, fényvisszaverő, és különböző fémek	A legjobb közepes vastagságú vas-/nemvasfémekhez
Vastagsági tartomány	<0.5 mm-től ~ 6 mm-ig (töltőanyag nélkül); -ig 10 mm hibrid/töltőanyaggal	1 mm-ig >25 mm (több passz is lehetséges)
Hegesztési minőség	Magas felületi minőség, minimális torzítás, alacsony porozitás	Közepes minőség; több fröcskölés és nagyobb HAZ
Fogyóeszközök	Minimális (inert gáz; opcionális töltőanyag)	Huzalelektróda és védőgáz folyamatosan szükséges
Beállítás & Állásidő	Hosszabb beállítás, a pontos beállítás kritikus	Gyorsan beállítható és beállítható; tolerálja a kisebb felületi eltéréseket
Kezdeti felszerelés költsége	Magas (100-500 ezer USD rendszertől függően)	Mérsékelt (5 000–50 000 USD ipari berendezések esetén)
Működési költség	Idővel alacsonyabb a nagy volumenű alkalmazásoknál	Magasabb a fogyóeszközök használatának és karbantartásának köszönhetően
Karbantartási igények	Optikai tisztítás, sugárigazítás	Fáklya kopás, fröcskölés tisztítás, gyakori hegy/fúvókacsere
Képzési követelmények	Magas; lézerbiztonsági és precíziós vezérlési ismereteket igényel	Mérsékelt; egyszerűbb általános operátorok képzése
Biztonsági szempontok	Lézeres burkolatot igényel, PPE, és 1. osztályú biztonsági rendszerek	Füst elszívást igényel, íves szemvédelem, és gázkezelés
Alkalmazások	Űrrepülés, autóipari EV, orvosi, elektronika	Építés, hajógyártás, autóipari alváz, általános javítás
A befektetés megtérülése (ROI)	Magas ROI a precíziós tömeggyártásban	Magas ROI a szerkezetben, nagyüzemi gyártás
Környezeti hatás	Alacsonyabb füst, minimális zaj, energiatakarékos nagy áteresztőképesség mellett	Magasabb kibocsátás, több hőpazarlás, hangosabb működés

9. Következtetés

A modern gyártás fejlődő táján, közötti választás lézeres hegesztés vs MIG hegesztés nem bináris, hanem stratégiai.

A lézeres hegesztés páratlan pontosságot kínál, ismételhetőség, és a sebesség, így ez az előnyben részesített lehetőség a nagy értékű, nagy volumenű iparágak.

MIG hegesztés, közben, sokoldalúsága miatt nélkülözhetetlen marad, megfizethetőség, és a könnyű telepítés.

Az egyes módszerek erősségeinek és korlátainak megértésével – és a működési célokkal való összehangolásával – a gyártók megalapozott döntéseket hozhatnak, amelyek maximalizálják a minőséget., hatékonyság, és a befektetés megtérülése.

EZ a tökéletes választás a gyártási igényekhez, ha magas színvonalra van szüksége hegesztés szolgáltatás.

Vegye fel velünk a kapcsolatot ma!



Cikk hivatkozás: https://www.zintilon.com/blog/laser-welding-vs-mig-welding/
