1. Invoering
Op nikkel gebaseerde legeringen zijn al lang de basis van krachtige materialen die in extreme omgevingen worden gebruikt.
Hun vermogen om te weerstaan hoge temperaturen, oxidatie, en mechanische stress maakt ze onmisbaar in ruimtevaart, energieopwekking, en industriële toepassingen.
Onder deze legeringen, Nikkellegering 75 (2.4951) heeft een reputatie opgebouwd voor zijn Uitzonderlijke thermische stabiliteit, kruipweerstand, en corrosiebestendigheid
Oorspronkelijk ontwikkeld in de 1940S voor de whittle straalmotor turbinebladen, Deze legering is blijven bewijzen Betrouwbaarheid en veelzijdigheid Over meerdere industrieën.
Zijn unieke combinatie van mechanische sterkte, thermische stabiliteit, en gemak van fabricage maakt het een aantrekkelijke keuze voor applicaties die nodig zijn Langdurige duurzaamheid in omgevingen op hoge temperatuur.
Dit artikel biedt een Diepgaande technische analyse van nikkellegering 75 (2.4951), bedekking:
- Chemische samenstelling en microstructuur, Uitleg hoe elk element bijdraagt aan zijn superieure eigenschappen.
- Fysiek, thermisch, en mechanische kenmerken, detailleren ervan onder extreme omstandigheden.
- Productietechnieken en verwerkingsuitdagingen, De beste fabricagemethoden benadrukken.
- Industriële toepassingen en economische haalbaarheid, het demonstreren van zijn wijdverbreide gebruik.
- Toekomstige trends en technologische vooruitgang, Het verkennen van de volgende fase van de ontwikkeling van de legering.
Tegen het einde van deze discussie, Lezers hebben een uitgebreid begrip van legering 75 en waarom het een voorkeursmateriaal voor het veeleisen van technische toepassingen.
2. Chemische samenstelling en microstructuur
Primaire bestanddelen en hun functies
Nikkellegering 75 (2.4951) is een nikkel-chromium legering Ontworpen voor Matige toepassingen bij hoge temperatuur.
De volgende tabel schetst zijn belangrijkste legeringselementen en hun bijdragen aan materiaalprestaties:
| Element | Samenstelling (%) | Functie |
|---|---|---|
| Nikkel (In) | Evenwicht (~ 75,0%) | Biedt oxidatie- en corrosieweerstand, zorgt voor thermische stabiliteit. |
| Chroom (Cr) | 18.0–21,0% | Verbetert de oxidatie- en schaalweerstand, versterkt de legering. |
| Titanium (Van) | 0.2–0,6% | Stabiliseert carbiden, verbetert de kracht van hoge temperatuur. |
| Koolstof (C) | 0.08–0,15% | Vormt carbiden om de hardheid en kruipweerstand te verbeteren. |
| Ijzer (Fe) | ≤5,0% | Voegt mechanische sterkte toe zonder corrosiebestendigheid in gevaar te brengen. |
| Silicium (En), Mangaan (Mn), Koper (Cu) | ≤1,0%, ≤1,0%, ≤0,5% | Bieden kleine verwerkingsvoordelen en oxidatieresistentie. |
Microstructurele analyse
- De FCC (Gezichtsgerichte kubiek) kristal structuur zorgt voor high ductiliteit en fractuur taaiheid, wat essentieel is voor thermische cyclische toepassingen.
- Titanium en koolstof vormen carbiden (Tic, Cr₇c₃), aanzienlijk het verhogen van de kruipsterkte van de legering bij verhoogde temperaturen.
- Microscopisch onderzoek (WHO, Tem, en XRD -analyse) bevestigt dat uniforme korrelstructuren bijdragen aan verbeterde vermoeidheidsweerstand.
3. Fysieke en thermische eigenschappen
Basisfysische eigenschappen
- Dikte: 8.37 g/cm³
- Smeltbereik: 1340–1380 ° C
- Elektrische weerstand: 1.09 mm²/m (Hoger dan roestvrij staal, waardoor het ideaal is voor het verwarmen van elementen)
Thermische kenmerken
| Eigendom | Waarde | Betekenis |
|---|---|---|
| Thermische geleidbaarheid | 11.7 W/m · ° C | Zorgt voor efficiënte warmteafvoer in omgevingen op hoge temperatuur. |
| Specifieke warmtecapaciteit | 461 J/kg · ° C | Verbetert de thermische stabiliteit. |
| Coëfficiënt van thermische uitzetting (CTE) | 11.0 µm/m·°C (20–100 ° C) | Handhaaft de structurele integriteit onder thermisch fietsen. |
Oxidatieweerstand en thermische stabiliteit
- Landt oxidatieweerstand tot 1100 ° C, waardoor het ideaal is voor gasturbines en uitlaatsystemen.
- Handhaaft mechanische sterkte onder langdurige blootstelling aan hoge temperatuur, het verminderen van het risico op vervorming.
Magnetische eigenschappen
- Lage magnetische permeabiliteit (1.014 bij 200 Stoot) Zorgt voor geschiktheid voor toepassingen die minimale elektromagnetische interferentie vereisen.
4. Mechanische eigenschappen en hoge temperatuurprestaties van nikkellegering 75
Deze sectie biedt een uitgebreide analyse van nikkellegering 75 mechanische eigenschappen, Gedrag onder extreme omstandigheden, en testmethoden Om de langetermijnprestaties te evalueren.
Treksterkte, Opbrengststerkte, en verlenging
Trekkingseigenschappen definiëren het vermogen van de legering om bestand te zijn Statische en dynamische belasting zonder permanente vervorming of falen te ervaren.
Nikkellegering 75 onderhoudt Hoge treksterkte en redelijke ductiliteit Over een breed temperatuurbereik.
Belangrijkste trekeigenschappen
| Temperatuur (°C) | Treksterkte (MPa) | Opbrengststerkte (MPa) | Verlenging (%) |
|---|---|---|---|
| Kamer temp (25°C) | ~ 600 | ~ 275 | ~ 40 |
| 760°C | ~ 380 | ~ 190 | ~ 25 |
| 980°C | ~ 120 | ~ 60 | ~ 10 |
Waarnemingen:
- Hoge sterkte bij kamertemperatuur Zorgt voor uitstekende belastingdragende capaciteit.
- Geleidelijke vermindering van de treksterkte met toenemende temperatuur wordt verwacht door verzachtende effecten.
- Ductiliteit blijft voldoende bij verhoogde temperaturen, Het mogelijk maken van stressherverdeling zonder bros falen.
Deze eigenschappen maken Nikkellegering 75 Geschikt voor componenten blootgesteld aan hoge temperaturen en mechanische stress, zoals turbinebladen, uitlaatkanalen, en warmtewisselaaronderdelen.
Kruipweerstand en langdurige belastingstabiliteit
Creep is een kritieke factor voor materialen die worden gebruikt in Continue toepassingen op hoge temperatuur. Het verwijst naar de langzame, Tijdafhankelijke vervorming Onder constante stress.
Het vermogen om kruip te weerstaan, bepaalt de Levensduur en betrouwbaarheid van legering 75 in extreme omgevingen.
Kruipende prestatiegegevens
| Temperatuur (°C) | Spanning (MPa) | Tijd om 1% Kruipspanning (HRS) |
|---|---|---|
| 650°C | 250 | ~ 10.000 |
| 760°C | 150 | ~ 8.000 |
| 870°C | 75 | ~ 5.000 |
Belangrijke inzichten:
- Sterke kruipweerstand bij matige temperaturen (650–760 ° C) verlengt de levensduur van de componenten in straalmotoren en turbines in de energiecentrales.
- Bij 870 ° C, De kruipsnelheid neemt aanzienlijk toe, Het vereisen van zorgvuldige ontwerpoverwegingen voor langdurige blootstelling.
- Legering 75 Outpresteert conventioneel roestvrij staal, waardoor het een betrouwbaardere keuze is voor Engineeringtoepassingen op hoge temperatuur.
Om verder te gaan Verbeter de kruipweerstand, fabrikanten vaak Optimaliseer de korrelgrootte en voer gecontroleerde warmtebehandelingen uit, verzekeren Microstructurele stabiliteit tijdens langdurig gebruik.
Vermoeidheid en fractuurstuwheid
Vermoeidheidsweerstand onder cyclische belasting
Het is een grote zorg in componenten die worden onderworpen aan Herhaalde thermische cycli en mechanische spanning, zoals die in Aerospace -voortstuwingssystemen en gasturbines.
Legering 75 tentoonstellingen Sterke vermoeidheidsweerstand, Voortijdige storing voorkomen als gevolg van cyclische belasting.
| Temperatuur (°C) | Stressamplitude (MPa) | Cycli tot mislukking (X10⁶) |
|---|---|---|
| Kamer temp (25°C) | 350 | ~ 10 |
| 650°C | 250 | ~ 6 |
| 760°C | 180 | ~ 4 |
Fractuurmechanica en scheurvoortplanting
Nikkellegering 75's breuktaaiheid is relatief hoog, voorkomen catastrofale storing Vanwege crack -initiatie en verspreiding.
Echter, microstructurele defecten, Carbide -neerslag, en langdurige thermische blootstelling kan de groeipercentages van de crack beïnvloeden.
- Intergranulaire en transgranulaire breukmodi zijn waargenomen bij het testen van vermoeidheid, afhankelijk van Temperatuur- en stressniveaus.
- Geoptimaliseerde korrelgrensversterkingtechnieken (via gecontroleerde koelsnelheden en kleine legerings toevoegingen) verbeteren scheurweerstand.
Thermische stabiliteit en oxidatieweerstand
Nikkellegering 75 is ontworpen voor Oxidatieweerstand tot 1100 ° C, het geschikt maken voor componenten in Verbrandingsomgevingen en reactoren op hoge temperatuur.
Belangrijkste thermische eigenschappen
| Eigendom | Waarde | Betekenis |
|---|---|---|
| Thermische geleidbaarheid | 11.7 W/m · ° C | Maakt warmtedissipatie mogelijk in toepassingen op hoge temperatuur. |
| Specifieke warmtecapaciteit | 461 J/kg · ° C | Zorgt voor thermische stabiliteit. |
| Oxidatielimiet | 1100°C | Biedt uitstekende oppervlaktebescherming. |
| Thermische uitzettingscoëfficiënt (20–100 ° C) | 11.0 µm/m·°C | Vermindert thermische spanning tijdens het verwarmen en koelcycli. |
Oxidatie en oppervlaktestabiliteit
- Chroom (18–21%) vormt een stabiele oxidelaag, De legering beschermen tegen afbraak op hoge temperatuur.
- Laag zwavel- en fosforgehalte Minimaliseert brosheid in thermische cyclingtoepassingen.
- Compatibel met thermische barrièrecoatings (TBC's) en aluminiseerde coatings Om de oxidatieresistentie verder te verbeteren.
5. Productie- en verwerkingstechnologieën van nikkellegering 75
Nikkellegeringen - legering 75 wordt veel gebruikt in toepassingen op hoge temperatuur,
noodzakelijk maken productie- en verwerkingstechnieken om zijn te behouden mechanische integriteit, thermische stabiliteit, en oxidatieweerstand.
Deze sectie onderzoekt de Primaire fabricagemethoden, Warmtebehandelingsprocedures, lasuitdagingen,
en oppervlakte -afwerkingstechnologieën die de prestaties van de legering in veeleisende omgevingen verbeteren.
Primaire fabricagetechnieken
Productie van nikkellegering 75 Componenten betreft gieten, smeden, rollend, en machinale bewerking, elk met specifieke voordelen, afhankelijk van de toepassing.
Gieten
- Investeringsgieten wordt vaak gebruikt om te produceren Complexe ruimtevaartcomponenten, turbinebladen, en uitlaatpartijen.
- Zandgieten en centrifugaal gieten hebben de voorkeur voor grootschalige industriële oven- en warmtewisselaarcomponenten.
- Uitdagingen: Hoge-temperatuur stolling kan leiden tot Krimp porositeit, vereisen Precisiebeheersing van koeltarieven.
Smeden en rollen
- Hete smeden verbetert de graanstructuur en mechanische eigenschappen, waardoor het ideaal is voor Laadhoudende componenten.

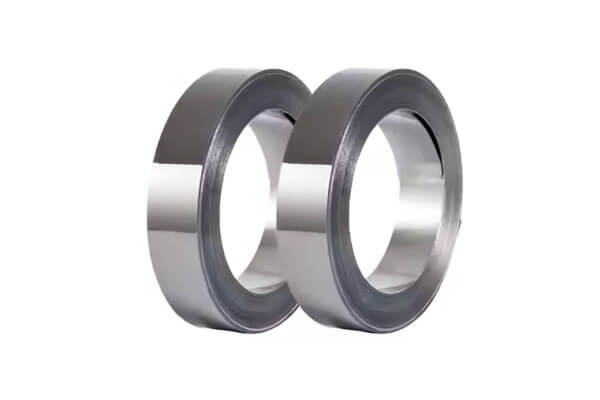

- Koud rollen wordt gebruikt om dunne vellen en strips te produceren, verzekeren uniforme dikte en oppervlakteafwerking.
- Voordelen:
-
- Verfijnt de graanstructuur → verbetert de mechanische sterkte.
- Vermindert interne defecten → Verbetert de vermoeidheidsweerstand.
- Verbetert de werkbaarheid → Bereidt legering voor op latere bewerking.
Bewerkingskenmerken
Nikkellegering 75 cadeautje gematigd bewerking moeilijkheid vanwege zijn Hoog werkhardende tarief en taaiheid.
| Bewerkingseigenschap | Effect op de verwerking |
|---|---|
| Werkverharding | Snijdsnelheden moeten worden geoptimaliseerd om gereedschapslijtage te minimaliseren. |
| Thermische geleidbaarheid (Laag) | Genereert overmatige warmte tijdens het bewerken. |
| Chipvorming | Vereist scherp snijgereedschap met hoge thermische weerstand. |
Beste bewerkingspraktijken:
- Gebruik hardmetalen of keramische snijgereedschappen om de taaiheid van de legering aan te kunnen.
- Dienst Hogedrukkoelvloeistofsystemen om warmteopbouw te beheren.
- Optimaliseren Snijdsnelheden (30–50 m/i) en voedersnelheden Om werk te voorkomen.
Warmtebehandeling en thermische verwerking
Warmtebehandeling beïnvloedt de mechanische eigenschappen, stressweerstand, en microstructurele stabiliteit van nikkellegering 75.
Belangrijkste warmtebehandelingsprocessen
| Proces | Temperatuur (°C) | Doel |
|---|---|---|
| Gloeien | 980–1065 ° C | Verzacht het materiaal, verlicht stress, en verbetert de werkbaarheid. |
| Oplossing behandeling | 980–1080 ° C | Lost carbide op, Homogeniseert de microstructuur. |
| Veroudering | 650–760 ° C | Verbetert de kruipweerstand en kracht op hoge temperatuur. |
Warmtebehandeling Voordelen:
- Verbetert de graanverfijning, Verbetering van de vermoeidheidssterkte.
- Vermindert interne restspanningen, Minimalisatie van vervorming in componenten.
- Verbetert de kruipweerstand, Zorgen voor een lange levensduur in toepassingen op hoge temperatuur.
Lassen- en toetredingsprocedures
Nikkellegering 75 kan op verschillende manieren worden gelast, Maar het regelen van warmte -invoer en het voorkomen van neerslag van carbide is cruciaal voor het handhaven van mechanische integriteit.
Lasuitdagingen:
- Kraakrisico: Hoge thermische expansie neemt toe resterende stress en hete kraken gevoeligheid.
- Oxidatiegevoeligheid: Vereist inert gasscherming (Argon, Helium) Om oppervlakte -besmetting te voorkomen.
- Carbide -neerslag: Overmatige warmte -invoer kan leiden tot carbide -vorming, het verminderen van ductiliteit en taaiheid.
Aanbevolen lasmethoden:
| Lasproces | Voordelen | Uitdagingen |
|---|---|---|
| TIG-lassen (GTAW) | Nauwkeurige controle, minimale warmte -invoer | Langzamer dan Mig, vereist bekwame werking. |
| MIG-lassen (GMAW) | Snellere afzetting, Goed voor dikke secties | Hogere warmte -invoer kan leiden tot carbide -neerslag. |
| Elektronenbundellassen (Emb) | Diepe penetratie, minimale thermische vervorming | Hoge apparatuurkosten. |
✔ Beste praktijk: Behandeling na de lever (PWHT) bij 650–760 ° C naar Verlicht restspanning en voorkom kraken.
Oppervlaktebehandelingen en coatings
Oppervlaktebehandelingen verbeteren oxidatie weerstand, corrosiebestendigheid, en mechanische slijtvastheid, vooral voor componenten in Extreme omgevingen.
Oxidatie-resistente coatings
- Aluminerend: Vormt een beschermende al₂o₃ -laag, verbetering Oxidatieweerstand tot 1100 ° C.
- Thermische barrièrecoatings (TBC's): Yttria-gestabiliseerde zirkonia (YS) coatings bieden thermische isolatie in straalmotoren.
Corrosiebescherming
- Elektrolytisch polijsten: Verbetert de gladheid van het oppervlak, Stressconcentrators verminderen.
- Vernikkelen: Verbetert de corrosieweerstand in Toepassingen voor mariene en chemische verwerking.
Slijtvaste coatings
- Plasmaspray coatings: Voegt een keramische of carbide -laag, het verminderen van de afbraak van het oppervlak in Hoge wrijvingsomgevingen.
- Ionennitriden: Verhardt het oppervlak voor Betere weerstand van slijtage en vermoeidheid.
✔ Beste praktijk: Coatings selecteren op basis van werkomgeving (temperatuur, mechanische spanning, en chemische blootstelling) zorgt voor maximale duurzaamheid.
Kwaliteitscontrole en testmethoden
Om te onderhouden Hoge prestaties en betrouwbaarheid, Nikkellegering 75 componenten ondergaan Strikte procedures voor kwaliteitscontrole.
Niet-destructief testen (NDT)
- Röntgeninspectie: Detecteert interne porositeit en leegte in gegoten of gelaste componenten.
- Ultrasoon testen (UT): Evalueert ondergrondse defecten zonder het materiaal te beschadigen.
- Kleurstof inspectie (DPI): Identificeert oppervlaktescheuren in turbinebladen en ruimtevaartonderdelen.
Microstructurele analyse
- Scanning elektronenmicroscopie (WHO): Onderzoekt korrelgrenzen en carbideverdeling.
- Röntgendiffractie (XRD): Bepaalt Fasesamenstelling en kristallografische veranderingen Na warmtebehandeling.
Mechanische testen
- Trekproeven (ASTM E8): Maatregelen opbrengststerkte, Ultieme treksterkte, en verlenging.
- Hardheid testen (Rockwell, Vickers): Evalueert oppervlakte hardheid na warmtebehandeling.
- Kruipen en vermoeidheidstesten (ASTM E139, E466): Zorgt voor langdurige duurzaamheid onder cyclische en statische belastingen.
✔ Beste praktijk: Implementeren van een Six Sigma-gebaseerd kwaliteitscontrolesysteem verbetert de consistentie en minimaliseert defecten in hoogwaardige componenten.
6. Normen, Specificaties
Het handhaven van kwaliteit en consistentie blijft voorop voor legering 75. Fabrikanten houden zich aan strikte internationale normen en implementeren rigoureuze kwaliteitscontrolemaatregelen.
Legering 75 voldoet aan meerdere internationale normen, inbegrepen:
ONS: N06075
Britse normen (BS): HR5, HR203, HR403, HR504
Uit normen: 17742, 17750–17752
ISO-normen: 6207, 6208, 9723–9725
AECMA PR EN -normen
7. Frontier onderzoek en technologische uitdagingen van nikkellegering 75 (2.4951)
Innovaties in legeringsontwerp
Computational Material Science
Recente vooruitgang in machinaal leren (Ml) en dichtheid functionele theorie (DFT) zijn een revolutie legeringsoptimalisatie.
Deze Computationele modellen Verminder de behoefte aan traditionele proef-en-ere-methoden en versnelt de ontwikkeling van verbeterde materialen.
🔹 a 2023 Studie door MIT's Materials Research Laboratory gebruikt ML-algoritmen om de titanium-koolstofverhouding van Alloy 75 te verfijnen, resulterend in een 15% verbetering van de kruipweerstand bij 900 ° C.
🔹 DFT -simulaties voorspellen fasestabiliteit Onder extreme omstandigheden, verzekeren Betere oxidatie- en vermoeidheidsweerstand in toepassingen van de volgende generatie.
Nano-engineered neerslachtigheid
Wetenschappers onderzoeken nano-structureringstechnieken om de mechanische eigenschappen van nikkellegering 75.
🔹 Duits ruimtevaartcentrum (DLR) heeft met succes geïntegreerd 5–20 nm γ ' (₃₃ti) neerslaan in de legering door Hot isostatische drukken (HEUP).
🔹 Dit Nano-precipitaatvorming verbetert de weerstand van de vermoeidheid door 18%, waardoor componenten kunnen doorstaan 100,000+ Thermische cycli in straalmotoren.
Hybride legeringsontwikkeling
Het combineren Nikkellegering 75 met keramische composieten komt op in opkomst als een Materiaalstrategie van de volgende generatie.
🔹 de Horizon van de Europese Unie 2020 programma financiert onderzoek naar onderzoek naar siliciumcarbide (SiC) Vezelversterkte versies van legering 75, leidend tot prototypes met 30% Hogere specifieke sterkte bij 1.100 ° C.
🔹 Deze innovatie maakt de weg vrij Hypersonisch vliegtuig, ultra-efficiënte turbines, en next-gen aandrijfsystemen.
Additieve productie (BEN) Doorbraken
Laserpoederbedfusie (LPBF) Vooruitgang
3D Printing Technologies zijn getransformeerd Nikkellegering 75 Componentproductie, aanzienlijk verminderen van materiaalverspilling en doorlooptijden.
🔹 GE -additief heeft succesvol 3D-geprinte turbinebladen met 99.7% dikte LPBF gebruiken.
🔹 Geoptimaliseerd laserparameters (300 W kracht, 1.2 M/s scansnelheid) hebben geleid tot 40% verlagingen van de kosten na de verwerking, terwijl ze nog steeds handhaven ASTM treksterkte normen.
Uitdagingen in additieve productie
Ondanks deze doorbraken, Restspanning en anisotrope mechanische eigenschappen Blijf grote obstakels.
🔹 a 2024 Studie door het Fraunhofer Institute gevonden 12% variabiliteit in opbrengststerkte Over verschillende build -oriëntaties, onderstreept de behoefte aan Warmtebehandeling na de print om de microstructuur te homogeniseren.
🔹 Huidige inspanningen richten zich op In-situ procesmonitoring, zorgen voor defectvrije structuren door Realtime laserparameteraanpassingen.
Slimme componenten en sensorintegratie
Monitoring van realtime toestand
De integratie van Vezeloptische sensoren in legering 75 componenten ontgrendelt een nieuw tijdperk voorspellend onderhoud en prestaties volgen.
🔹 Siemens Energy heeft ingebedde vezeloptische sensoren in Nikkellegering 75 turbinebladen, verstrekken Live gegevens over stam, temperatuur, en oxidatiepercentages.
🔹 Dit IoT-aangedreven aanpak heeft de niet-geplande downtime verminderd door 25%, Verbetering van de efficiëntie in Power generatie en luchtvaartsectoren.
8. Conclusie
Tot slot, Nikkellegering legering 75 (2.4951) vertegenwoordigt een harmonieuze mix van chemische precisie, Fysieke robuustheid, en mechanische betrouwbaarheid.
De evolutie van vroege ruimtevaartturbinebladen tot onmisbare industriële componenten onderstreept zijn blijvende waarde.
Naarmate de productietechnieken vooruitgaan en onderzoek de grenzen blijft verleggen, Legering 75 blijft een strategische keuze voor toepassingen op hoge temperatuur en hoge stress.
Als u op zoek bent naar hoogwaardige nikkellegering 75 producten, kiezen DEZE is de perfecte beslissing voor uw productiebehoeften.
