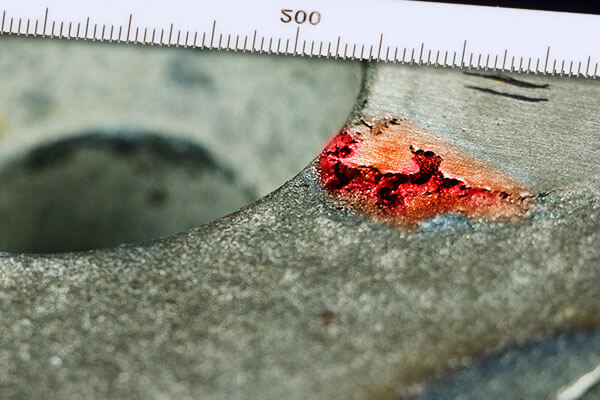

7 一般的な鋳造欠陥の説明: 原因, 防止

鋳造は依然として、複雑な金属部品を製造するための最も経済的で汎用性の高い製造プロセスの 1 つです。.

使用しているかどうか 砂型鋳物, インベストメント鋳造, シェルモールド鋳造, Vプロセス鋳造, またはフォームキャストを紛失した場合, 鋳造工場は高い寸法精度の鋳物を実現するよう努めています, サウンドの内部品質, 優れた表面仕上げ.

しかし, 先進的な溶解炉を備えた現代の鋳造工場でも, シミュレーションソフト, および自動成形ライン, 鋳造欠陥を完全に取り除くことはできません.

欠陥は不適切から発生する可能性があります ゲーティングとライザーのデザイン, 不適当な成形材料, 不適切な溶解慣行, 注ぐ制御が不十分, または不十分なプロセス管理.

特定されずにすぐに修正されない場合, これらの欠陥はスクラップ率の増加につながる可能性があります, 費用のかかるやり直し, 生産スケジュールの遅れ, 製品の信頼性が低下する.

欠陥を防止するには、次のことを理解する必要があります。 溶融金属の挙動間の相互作用, 金型の特性, 固化ダイナミクス, およびプロセスパラメーター それぞれの問題に個別に対処するのではなく、.

1. エジプト

欠陥の特徴

あ エジプト 鋳造欠陥です。 溶融金属が凝固する前に金型キャビティを完全に満たすことができない, 鋳造品の局所的な欠落部分が生じる.

収縮欠陥とは異なります, ミスランが発生する 金型充填段階で, 前進する金属フロントが流動性を失い、キャビティの末端に到達する前に凍結するとき.

誤実行が最もよく見られるのは、:

• 高い冷却速度を備えた薄肉セクション
• 入口から遠い長い流路
• 細いリブ, ひれ, とボス
• 垂直配向鋳物の上部
• 肉厚が急激に変化する領域

埋められていないエッジは通常、 スムーズ, 丸い, そしてきれい, 鋳物砂の付着跡がないこと.

この特性により、ミスランと次のような欠陥が区別されます。 コールドシャット, 部分的に凝固した 2 つの金属の流れが合流するが、冶金学的に融合できない場所, 目に見える縫い目やラップラインを残す.

重症の場合, 鋳物の特徴全体が欠けている可能性があります, コンポーネントを修理または交換しないと使用できなくなる.

根本原因

ミスランが単一の要因によって引き起こされることはほとんどありません. その代わり, これは通常、金属の流動性が不十分であることの複合的な影響によって起こります。, 過剰な熱損失, 貧弱なゲート設計, 不十分な金型の通気, と不利な合金特性.

不適切な注入パラメータ

最も一般的な原因は、注湯温度と注湯速度の不一致です。.

注湯温度が低すぎる場合, 溶融金属は金型に入ると急速に過熱度を失います.

注湯速度が遅すぎる場合、または注湯作業が中断された場合、キャビティが完全に満たされる前に金属流の先端が凝固し始めます。.

典型的なプロセス関連の原因には次のものがあります。:

• 低い注入温度
• 注湯速度が遅すぎる
• 注湯が中断または不安定になる
• 取鍋移送時の過剰な熱損失

これらの条件により、溶融金属の有効充填距離が大幅に減少します。.

小さすぎる、または設計が不十分なゲート システム

ゲート システムは、金型に入る溶融金属の流速と体積の両方を制御します。.

もし ランナーまたはインゲートの断面積が小さすぎます, 過度の流れ抵抗が発生する, 金属の流れを制限し、充填時間を長くする.

長い流路や曲がりくねった流路は、キャビティが満たされる前に金属の温度をさらに低下させます。.

その他の設計上の問題には次のものがあります。:

• 不適切なゲート比
• 過大な圧力損失
• アンバランスなランナー分布
• 薄肉領域のゲート位置が不適切

現代の鋳造工場では、鋳造シミュレーション ソフトウェアを頻繁に使用して、ゲート形状を最適化し、製造前に潜在的なミスラン位置を予測しています。.

合金の流動性が悪い

溶融金属の流動性は温度だけでなく、 合金化学.

鉄鋳物用, 過度に低い 炭素当量 (ce)〜炭素とケイ素の不足により〜溶鉄の流動性が低下する, 複雑な空洞や薄壁の空洞を埋めることがより困難になる.

同様に, 過剰な酸化, 含有量が多い, または不適切な合金の変更により、流動特性が損なわれ、早期凝固が発生する可能性が高くなります。.

過剰な金型背圧

注ぐ途中, 成形材料によって発生するガスは、金型を通って急速に逃げる必要があります。.

鋳物砂に含まれる場合:

• 過剰な湿気
• 石炭粉塵含有量が高い
• 大量の有機バインダー
• 過剰な粘土

ガスの発生が大幅に増加する. 砂の浸透性が悪い、または通気が不十分な場合, 閉じ込められたガスが生成する 逆圧力 進歩するメタルフロントに対抗する, 金型の充填が遅くなり、ミスランのリスクが高まる.

この問題は、キャビティ部分が深い大型の鋳物や金型で特によく発生します。.

不十分なメタロスタティックヘッド

溶融金属はキャビティ内を通過します。 金属静圧, これは主にキャビティ上の溶融金属柱の高さによって決まります。.

上部フラスコの場合 (対処します) 浅すぎるか、スプルーの高さが不十分です, 利用可能な静圧は、溶融金属を遠くまで押し込むのに十分ではない可能性があります。, 高い, 固化が起こる前の金型の薄肉領域.

この問題は特に重要です:

• 大型鋳物
• 縦型金型
• 薄肉インベストメント鋳造
• 複雑な ポンプ およびバルブボディ

エンジニアリングソリューション

ミスランを防ぐには、 注ぐ工程, ゲーティングデザイン, 合金組成, と金型の特性.

推奨されるエンジニアリング手法には次のものがあります。:

注湯パラメータの最適化

酸化や収縮を促進する可能性のある過度の過熱を避けながら、合金の推奨範囲内に注入温度を維持します。.

一般的には、制御された注入プロファイルが推奨されます:

• スロースタート 乱気流を最小限に抑えるために
• 安定した迅速な充填 メインの注湯段階で
• コントロールされた仕上がり スラグの巻き込みを減らすため

キャビティ充填全体にわたって金属の流動性を維持するには、中断することなく連続的に注入することが不可欠です.

ゲートシステム設計の改善

スプルーの断面積を再計算します, ランナー, 適切な金属の流れを確保するために注入します.

エンジニアリングの改善には次のものが含まれます。:

• ランナー部とインゲート部の拡大
• ゲート比の最適化
• 流動抵抗の低減
• 充填距離の短縮
• 複雑なジオメトリ用の追加のインゲートの追加
• 鋳造シミュレーションを使用して充填挙動を検証する

適切なゲート設計は、ミスランを防ぐだけでなく、歩留まりを向上させ、乱流関連の欠陥を軽減します。.

合金の流動性を高める

指定された値を維持するために炉の装入組成を調整します 炭素当量 (ce) または合金化学.

ねずみ鋳鉄およびダクタイル鋳鉄用, 仕様制限内で炭素とシリコンをわずかに増加させると、機械的特性を損なうことなく溶融金属の流動性を大幅に改善できます。.

追加の対策としては、:

• 適切な予防接種治療
• 包含管理
• 注入前のスラグ除去
• きれいな溶湯を維持する

鋳物砂の特性を最適化

金型の透過性を向上させ、ガスを排出しやすくします。.

効果的な対策としては、:

• 過剰な石炭粉塵の添加を削減
• 水分含有量のコントロール
• 粘土とバインダーのレベルを最適化する
• 適切な砂の選別による浸透性の向上
• 重要な領域に通気孔または補助通気チャネルを追加する

良好な金型換気によりガス背圧が最小限に抑えられ、スムーズな金型充填が促進されます。.

金属静圧の増加

実用的な場合, 効果的なメタルヘッドを増加させる:

• 背の高いスプルーを使用する
• コープ高さを高くする
• 注ぎ池の標高を上げる
• ボトムゲートまたはステップゲートシステムの採用

ボトムゲートはより安定した充填を提供するため、特に効果的です, 乱気流を軽減します, ガスの閉じ込めを最小限に抑えます, 薄肉部分の充填を改善します.

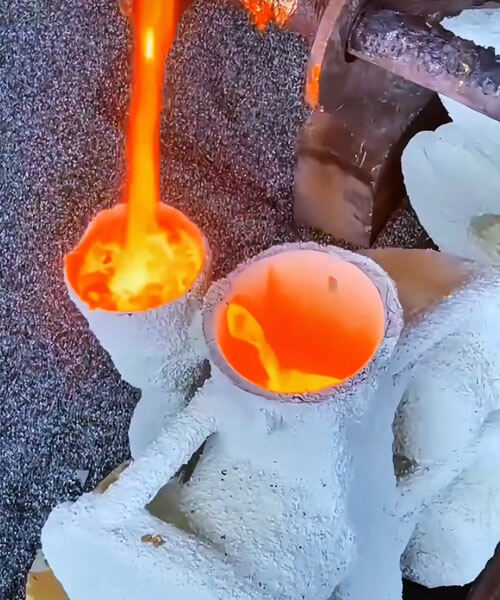

2. ショーツ用

欠陥の特徴

あ のショーツ 金型キャビティが破損する鋳造欠陥です。 鋳型に注入される溶融金属の量が不十分で完全に充填されていない.

とは異なり、 エジプト, これは主に、充填時の不十分な金属流動性または早期凝固が原因で発生します。, 十分な溶融金属がキャビティに入る前に注湯プロセスが終了すると、短時間の注湯が発生します。.

欠陥は通常次のように表示されます:

• 鋳造品の上部が不完全
• 行方不明のボス, フランジ, または上面
• 鋳物内部の比較的平らな金属レベル
• 塗りつぶされていない境界のわずかに丸みを帯びたエッジ
• スプルー内の溶融金属レベルが鋳造キャビティ内の金属レベルとほぼ同じ高さになる

溶湯が設計充填量に達しないため, 欠陥は通常、 金型キャビティの最も高い領域, 完全な充填は十分な注入量に依存します.

品質管理の観点から, 短時間の注水は、 動作不良 冶金的または金型充填の欠陥ではなく, 入手可能な溶融金属は完全な鋳物を製造するにはまったく不十分であるため、.

根本原因

エンジニアリングソリューション

ショートポアの防止は主に次のことに依存します。 正確なプロセス計画と標準化された注湯作業.

注湯重量を正確に計算

生産前, 鋳造システムのすべての要素を考慮して、総溶融金属要件を決定します。, 含む:

• 鋳造完成重量
• ゲートシステム
• ライザー
• オーバーフローセクション
• プロセス損失
• 安全手当

生産中, 通常、取鍋の容量には追加の水を含める必要があります。 10-15% 金属埋蔵量 譲渡損失を補償するため, スラグ除去, 操作バリエーションと.

コンピューター支援の鋳造シミュレーションとデジタルプロセス計画により、複雑なコンポーネントの注湯重量精度がさらに向上します.

注湯作業の最適化

比較的狭いゲート システムを備えた金型用, 注ぐカップからの早期のオーバーフローを防ぐために、最初の注出速度を注意深く制御する必要があります。.

安定した注入シーケンスにより、オペレータが実際の充填状態をより正確に監視しながら、連続的な金型充填を維持することができます。.

可能な限り, 自動注湯システムは、一貫した注湯速度を維持し、オペレータ関連のエラーを大幅に削減できます。.

金型充填検証の標準化

オペレータは注湯カップを観察するだけで金型の充填を判断してはなりません。.

その代わり, 空洞の充填はモニタリングによって確認する必要があります:

• ライザー内の金属レベル
• オーバーフローインジケーター
• 観測ポート (該当する場合)
• 注入時間の基準を設定
• 大量生産向けの自動レベル監視システム

標準操作手順 (SOP) 注入作業の早期終了を最小限に抑えるには、定期的なオペレーターのトレーニングが不可欠です。.

3. 鋳造の機械的損傷

欠陥の特徴

鋳物の機械的損傷 発生する物理的な損傷を指します 鋳物が固まった後, 金型の充填または固化中に形成される欠陥ではなく.

典型的な症状には以下のものがあります： 欠けたエッジ, 骨折した肋骨, 壊れた上司, ひび割れたフランジ, 角が欠けている, 局所的な変形と.

鋳物自体は冶金的に健全かもしれないが, 機械的損傷により寸法精度が損なわれる可能性があります, 構造的完全性, そして美的品質, 多くの場合、高額な修理や完全な拒否につながる可能性があります.

ひけ巣とは異なります, ひび割れ, またはミスラン, 機械的損傷の特徴は、 鋭いエッジを持つ新鮮な破面, 通常、酸化や鋳肌がない.

損傷した領域では、多くの場合、きれいな金属表面が露出します。, キャスト後の操作中に障害が発生したことを示します.

最も脆弱な場所には次のものがあります。:

• 薄いリブとウェブ
• 小さなボスと取り付けラグ
• 鋭い角と突起物
• 長いカンチレバー部分
• フランジと薄肉エッジ

機械的損傷が最も頻繁に発生するのは、:

• シェイクアウト
• フェトリングとクリーニング
• タンブリング (バレル仕上げ)
• ライザーとゲートの取り外し
• マテリアルハンドリング
• 輸送と保管

これらの欠陥は鋳造凝固後に発生するため、, 適切な機器を選択することで、ほとんどの場合回避可能です。, ツーリングデザイン, および標準化された操作手順.

根本原因

エンジニアリングソリューション

鋳造の機械的損傷を防ぐには、最適化が必要です。 取扱い装置, ライザーの設計, 清掃業務, 標準化された作業手順.

制御されたシェイクアウトとハンドリング慣行を採用する

鋳物のサイズや材質に合わせて周波数と振幅を調整できる振動シェイクアウト装置を使用します。.

追加の推奨事項としては、:

• シェイクアウトの前に十分な冷却を行ってください.
• 移送時の落下高さを最小限に抑える.
• 鋳造形状に合わせて設計された吊り上げ治具を使用してください.
• 鋳物同士の直接衝突を避ける.
• 鋳物は、必要に応じてパッドを入れたパレットまたは別々のパレットに保管します。.

これらの対策により、壊れやすい部分への衝撃荷重が大幅に軽減されます。.

バレル仕上げ作業の標準化

バレル仕上げパラメータは、鋳造形状と材質に応じて選択する必要があります。.

ベストプラクティスには含まれます:

• 過剰なパーツの動きを防ぐためにバレルの装填量を制限.
• 大きな鋳物と小さな鋳物を分離する.
• セラミックを使用, ゴム, またはデリケートなコンポーネント用のプラスチック保護メディア.
• バレル速度と処理時間の最適化.
• 長いタンブリングサイクル中に鋳物を定期的に検査する.

非常に複雑なコンポーネントまたは薄肉コンポーネントの場合, 従来のタンブリングよりも、振動仕上げまたはショットブラストの方が好ましい場合があります。.

ライザーネック設計の最適化

適切なライザー設計により、その後の取り外しが大幅に簡素化されます.

推奨されるエンジニアリング対策には次のものがあります。:

• 断面を縮小したライザーネックの設計.
• ライザー根元に専用のノックオフ溝を採用.
• ライザーネックの厚さが隣接する鋳造壁よりも小さくなるようにする.
• スムーズな応力遷移を維持して、意図しない亀裂を防止します。.

最新の鋳造シミュレーション ソフトウェアは、適切な供給パフォーマンスを維持しながらライザーの寸法を最適化できます。.

ゲートとライザーの取り外し手順を改善する

ライザーの取り外しは、鋳物への影響を最小限に抑えるために標準化された操作手順に従う必要があります。.

推奨される方法には含まれます:

• 鋳造表面に対して垂直ではなく接線方向に衝撃荷重を加えます。.
• 可能な場合は油圧プレスを使用して分離を制御します.
• 大きなライザーにはバンドソーまたは研磨切断を使用します.
• 重量鋼鋳物には、必要に応じて酸素燃料またはプラズマ切断を使用します。.
• 過度のハンマリングを避ける, 特に精密鋳物や薄肉鋳物.

これらの技術により、局所的な応力が軽減され、鋳造の完全性が維持されます。.

4. 焼けた砂と表面粗さ

欠陥の特徴

燃えた砂 そして 表面の粗さ 鋳造表面の最も一般的な欠陥の 2 つです, どちらも見た目に悪影響を及ぼします, 寸法精度, 加工効率, 鋳造コンポーネントの全体的な品質.

燃えた砂 (とも呼ばれます 砂焼け または 金属の貫通

対照的に, 表面の粗さ 凹凸を説明する, 凹凸が残った鋳肌 付着した砂を除去した後

典型的な症状には以下のものがあります：:

• 強力に付着した砂粒子
• 粗いまたは不規則な鋳肌
• ローカライズされた孔味
• 砂粒間の金属の侵入
• 取り代増加
• コーティングまたは塗装のパフォーマンスが悪い
• 美的品質の低下

これらの欠陥は特に望ましくないものです。 ポンプボディ, バルブコンポーネント, 精密機械部品, および装飾鋳物, 表面仕上げが重要な品質要件である場合.

根本原因

焼けた砂と表面の粗さは、一般に次のような複合的な影響によって生じます。 成形材料の特性, 注入条件, 金型準備の品質.

基本的なメカニズムは、溶湯と金型表面との過剰な相互作用です。.

砂の粒度が粗く、金型硬度が低い

鋳物砂の粒度は鋳肌の品質に直接影響します。.

粗すぎる砂を使用した場合, 隣接する砂粒の間にはより大きな空隙が存在する.

溶融金属の圧力下で, 液体金属はこれらの隙間に侵入し、砂粒子の周りで固まる可能性があります, 重度の金属貫通や焼き付き欠陥を引き起こす.

同様に, 鋳型の圧縮が不十分または鋳型の硬度が不十分な場合、注入中に砂粒が移動したり分離したりする可能性があります。, 表面の浸食と粗さが生じる可能性が高くなります.

過剰な鋳物砂の水分

水分含有量は、金型の強度と圧縮性を決定する上で重要な役割を果たします。.

水分量が多すぎる場合:

• 金型の密度が不均一になる.
• 表面硬度が低下する.
• 注湯中の蒸気発生量が増加.
• 表面侵食が起こりやすくなる.

過剰な湿気は、溶融金属の圧力に対する金型の抵抗力も低下させます。, 金属の浸透と鋳肌の劣化を促進します。.

激しい注入条件

注湯パラメータは、溶融金属と金型の間の相互作用に大きく影響します。.

焼き付きのリスクを高める条件には次のようなものがあります。:

• 注湯温度が高すぎる
• 高い金属静圧
• 注湯速度が速すぎる
• 入口で激しい乱気流

高温の溶融金属は流動性が高く、粘度が低くなります, 砂粒間の隙間に浸透しやすくなります。.

同時に, 金属の乱流により金型表面が機械的に侵食される, 局所的な表面損傷と粗い鋳造肌が発生します。.

不十分な石炭粉塵または炭素質添加剤

緑砂鋳造で, 石炭粉塵は重要な保護機能を果たします.

注ぐ途中, 石炭粉塵が熱分解して生成される 還元ガスと薄い明るい炭素膜

炭粉含有量が不足している場合, 保護炭素膜は継続的に形成できません, 溶融金属が金型表面に浸透し、砂に付着します。.

不適切なパターンプレート温度

パターン プレートの温度は見落とされがちですが、金型表面の品質に大きな影響を与えます。.

パターンプレートが異常に熱い場合:

• 金型表面近くの水分は急速に蒸発します.
• 表面の砂が乾いてしまう.
• 金型強度が低下する.
• 表面クラックが発生しやすくなる.

逆に, パターンプレートが冷たすぎる場合, 湿った砂は引き出し中にパターンに付着する傾向があります, 金型表面の局所的な破れや剥離の原因となる.

これらの損傷した領域は、注入中に浸食を受けやすくなります, 最終的には粗い鋳造表面が生成されます.

エンジニアリングソリューション

効果的な予防には、次のことを同時に最適化する必要があります。 成形材料, 注ぐ練習, およびカビの準備.

砂の特性を最適化する

十分な浸透性を保ちながら適切な粒度の鋳物砂を選択してください.

推奨される対策としては、:

• 表面仕上げが重要な場合は、より細かいベースサンドを使用してください.
• バランスのとれた砂粒分布を維持する.
• 金型の圧縮率を高めて表面の気孔率を減らす.
• 生産全体を通じて金型の硬さを一貫して監視.

密集した, 均一な金型表面により、金属の侵入の可能性が大幅に減少します。.

適切な炭素質添加剤を維持する

鋳物砂内の石炭粉塵またはその他の炭素質添加剤の安定かつ効果的な濃度を維持します。.

注ぐ途中, これらの材料は連続的な ブライトカーボン層 それ:

• 金属と砂の直接接触を防止
• 金属の侵入を軽減します
• 鋳肌の仕上げを改善します
• シェイクアウトと清掃を容易にする

定期的な砂系分析を実施して、添加剤の濃度が指定されたプロセス範囲内に留まっていることを確認する必要があります。.

成形砂の水分の制御

水分は成形プロセスに指定された最適範囲内に維持する必要があります。.

従来のねずみ鉄生砂システムの場合, 推奨される水分含有量は通常、:

3.0–4.0％

安定した潤いを保つことで改善:

• 金型強度
• 表面硬度
• 圧縮の一貫性
• ガス透過性

自動砂準備システムは、一貫した水分管理を確保するために現代の鋳造工場で広く使用されています。.

注湯パラメータの最適化

ゲート システムは、乱流と金型表面への金属の直接衝突を最小限に抑えるように設計する必要があります。.

推奨されるエンジニアリング手法には次のものがあります。:

• 可能な場合は注湯速度を下げる.
• ゲート比の最適化.
• 注湯温度を最小値まで下げても、金型への完全な充填が保証されます。.
• 過度の金属静圧を軽減する.
• デリケートな鋳物にはボトムゲートシステムを採用.

安定した充填条件により、金型の浸食と金属の侵入が大幅に軽減されます。.

適切なパターンプレート温度を維持する

パターンの温度は成形プロセス全体を通じて慎重に制御する必要があります.

一般的なガイドラインとして, パターンプレートの温度は維持する必要があります 鋳物砂の温度よりわずかに高い, 許可:

• 簡単なパターンの引き出し
• 均一な金型表面強度
• 砂の付着を軽減
• 表面の過度の乾燥の防止

一貫したパターン温度は、金型の完全性の向上と鋳造表面の品質の向上に直接貢献します。.

5. 砂の包含 (砂穴)

欠陥の特徴

砂の混入, 一般的にと呼ばれます 砂穴, 鋳造欠陥です。 鋳物砂の粒子が溶融金属内に閉じ込められ、凝固後も鋳物に埋め込まれたままになります。.

砂が溜まる場所によっては, 欠陥は鋳造表面または内部の奥深くに現れる可能性があります.

通常、ショットブラストまたは機械加工後に表面の砂の混入が目立ちます。, 一方 内部の砂の混入 多くの場合隠蔽されており、それを介してのみ検出できます。 X線撮影テスト (RT), 超音波検査 (ユタ州), コンピュータ断層撮影法 (CT), または破壊的なセクショニング.

金属マトリックスの連続性を妨げるため, 内部の砂の混入は特に有害です。 圧力保持コンポーネント, 漏れ経路になったり、繰り返し荷重がかかると疲労亀裂が発生したりする可能性がある場所.

典型的な特徴は次のとおりです。:

• 不規則な空洞が部分的または完全に鋳物砂で満たされている
• 粗い, 角度のある欠陥面
• 埋め込まれたシリカ粒子またはモールド材料
• 閉じ込められた砂に関連した局所的な気孔率
• 耐圧性と機械的強度の低下
• 硬い砂粒子による工具の摩耗による機械加工性の低下

砂の混入物はその中に含まれます。 最も頻繁に発生する鋳造欠陥 砂型鋳造では、依然として重要なコンポーネントの不合格の主な原因となっています。 バルブ本体, ポンプケース, 油圧マニホールド, コンプレッサーハウジング, およびパイプ継手.

根本原因

砂の混入は次の場合に発生します。 鋳物砂が金型表面から剥離するか、金型キャビティ内に導入される, その後、流れる溶融金属に飲み込まれます。.

それらの形成は通常、金型の品質の欠陥に関連しています, パターンデザイン, 金型ハンドリング, またはシステムパフォーマンスを制御する.

エンジニアリングソリューション

砂の混入を減らすには、砂の包括的な制御が必要です。 成形材料, パターンの品質, カビの準備, と溶融金属の流れ.

鋳物砂の品質向上

鋳物砂の配合を最適化して、生産全体を通じて適切な表面強度を確保します.

推奨される対策としては、:

• 適切な粘土またはバインダーの含有量を維持する.
• 砂システムの特性を安定させるために、定期的に新鮮な砂を補充してください.
• 砂の混合時間と水分管理を最適化する.
• 生圧縮強度と湿潤引張強度の向上.
• 定期的な実験室試験を通じて砂の特性を監視する.

金型表面が強化されると、注湯時の浸食に対する耐性が大幅に向上します。.

パターン設計と金型修復を最適化

高品質なパターン設計により、パターン抜き取り時の金型ダメージを最小限に抑えます。.

エンジニアリングに関する推奨事項には次のものがあります。:

• 適切な抜き勾配を組み込む.
• 鋭角なコーナーに余裕のあるフィレットを設計する.
• 滑らかなパターン表面を維持する.
• 組み立て前にすべての損傷した金型領域を修復します.
• 修理した部分が適切に乾燥し、圧縮されていることを確認します.

注意深く型を準備することで、流し込む前の緩い砂の発生を軽減します。.

金型の保管時間を最小限に抑える

可能な限り, 準備後すぐに型に流し込む必要があります.

やむを得ず一時保管する場合:

• 過度の乾燥から金型を守る.
• 周囲湿度の制御.
• 金型表面に直接空気が流れるのを防ぐ.
• 注ぐ前に表面の完全性を検査する.

保管中の金型の強度を維持することで、金属充填時の表面浸食を防止します。.

型を閉じる前に緩んだ砂を取り除きます

金型の組み立て前にキャビティを徹底的に洗浄することが不可欠です.

ベストプラクティスには含まれます:

• 圧縮空気を使用してキャビティを吹き飛ばしてきれいにします.
• 深いポケットから緩んだ砂を掃除機で取り除きます.
• 修理箇所を注意深く検査します.
• 浮遊砂や破片による汚染を防ぐため、型を閉じた後はすぐに注ぎ皿を覆います。.

厳格なハウスキーピング手順により、金型に異物が入るリスクが大幅に軽減されます。.

ゲートシステムの最適化とセラミックフィルターの取り付け

適切に設計されたゲート システムにより、乱流と金型の浸食が最小限に抑えられます。.

推奨される改善内容は次のとおりです。:

• 重要な場所での金属の速度を下げる.
• 金型壁への直接的な衝突を排除.
• ランナーとインゲートの形状を最適化する.
• スムーズな推進, 層状金型充填.

高品質鋳物用, セラミックフォームフィルター ゲートシステム内に設置する必要があります. これらのフィルターは効果的にキャプチャします:

• 剥がれた砂粒子
• スラグ
• 酸化皮膜
• 非金属包含物

鋳造キャビティに入る前に, 内部の清浄度が大幅に向上し、スクラップ率が減少します.

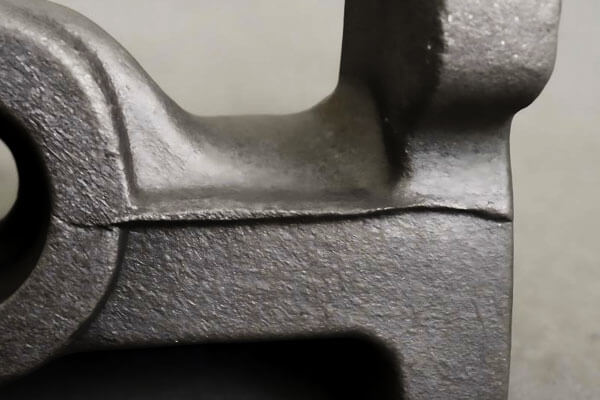

6. ベイニングとカビの膨張

欠陥の特徴

ヴェイニング (としても知られています フラッシュ, フィン仕上げ, または パーティングラインフラッシュ) そして カビの膨れ は、次の 2 つの一般的な鋳造欠陥です。 溶融金属の圧力と高温の複合効果による金型の変形.

どちらの欠陥も金型の剛性や強度の不足に起因しますが、, それらは外観と形成メカニズムが異なります.

ヴェイニング 特徴がある 薄い, 不規則な板状の金属の突起物 鋳肌から外側に伸びる.

これらの突起は一般に表面に対して垂直であり、最も頻繁に表面に沿って発生します。 パーティングライン, コアジョイント, または金型の亀裂.

溶融金属が型離れや熱膨張によって生じた狭い開口部を通過するため, 結果として得られるフラッシュは通常薄いです, シャープ, そして厚みが不均一.

金型の膨れ, 対照的に, として表示されます 局所的な膨らみまたは丸い突起 鋳物の内面または外面のいずれかに.

薄いフィンを形成するのではなく, 腫れの原因は 金型壁の塑性変形または外側への変位 静金属圧下で, 完成した鋳物に大きすぎる部分や不規則な形状の部分を作成する.

典型的な特徴は次のとおりです。:

• パーティング面に沿った薄い金属フィン (ベイニング/フラッシュ)
• 局所的な隆起または結節状の突起 (カビの膨れ)
• 設計公差を超えた鋳造寸法の増加
• 過剰なフェトリングと研磨の要件
• 寸法精度の低下
• 余分な材料の除去による加工コストの増加

これらの欠陥は仕上げ加工中に除去できる場合が多いですが、, 製造コストが増加し、機械加工または組み立てられたコンポーネントに必要な寸法精度が損なわれる可能性があります。.

根本原因

ベイニングや金型の膨らみは、一般的に金型の強度不足が原因で発生します。, 不十分な圧縮, 過剰な湿気, 注湯中に溶融金属によって加えられる過剰な圧力.

エンジニアリングソリューション

ベイニングやカビの膨張を防ぐには、次の点を改善する必要があります。 カビの準備, 砂の質, ゲーティングデザイン, そして構造補強.

モールド圧縮品質の向上

成形パラメータを最適化して、金型全体で一貫した均一な圧縮を実現します。.

推奨される実践方法は次のとおりです。:

• 金型全体の硬度を上げる.
• 局所的な緩んだ砂の領域を排除する.
• 一貫した圧縮圧力を維持する.
• 標準化された試験方法を使用して金型の硬度を定期的に検証します.
• 型を閉じる前にフラスコの位置が適切に配置されていることを確認してください.

均一な金型密度が注湯時の変形耐性を大幅に向上.

鋳物砂の特性を最適化

鋳物砂の組成と水分を制御することで、高温性能を向上させます。.

主な対策には以下が含まれます：:

• バインダーと粘土の含有量を適切に調整する.
• 湿気を指定されたプロセス範囲内に維持する.
• 高温湿潤引張強度の向上.
• 砂の混合時間と添加剤の配分を最適化する.
• 実験室試験を通じて砂システムの特性を定期的に監視します.

より強力な金型表面により、熱的および機械的負荷に対する耐久性が向上します。.

ゲートおよび注入条件の最適化

過剰なキャビティ圧力を軽減することは、金型の変形を最小限に抑える最も効果的な方法の 1 つです。.

エンジニアリングの改善には以下が含まれます:

• 実用的な場合は注湯速度を下げる.
• ゲート比の最適化.
• 過剰な金属静電気ヘッドを下げる.
• よりスムーズな金属流路を設計して乱流を低減します.
• キャビティの充填を安定させるために、必要に応じてボトムゲート システムを採用します。.

適切なゲート設計により、圧力がより均一に分散され、局所的な金型負荷が最小限に抑えられます。.

重要な金型セクションを強化

のために 大きい, 重い, または厚肉鋳物, 追加の構造サポートを金型システムに組み込む必要があります.

推奨される補強方法は次のとおりです。:

• 脆弱な金型部分を鉄筋または支持構造で強化する.
• フラスコの剛性を高める.
• 必要に応じて冷却を使用して、局所的な凝固を促進し、圧力の持続時間を短縮します。.
• 必要に応じて内部サポートまたはチャプレットで大きなコアを補強する.

これらの対策は、注入および凝固全体を通じてキャビティの形状を維持するのに役立ちます。.

7. モールドリフト (フラスコの持ち上げ) と振れ

欠陥の特徴

モールドリフト, としても知られています フラスコ持ち上げ または 対処リフト, 重大な鋳造欠陥です。 上型 (対処します) 注ぐときに上向きに強制される, コープとドラッグの間の分割面にギャップを作成する.

溶融金属はこの隙間に浸透します, 過剰なバリが発生し、鋳造品の意図した寸法を超えてしまう.

重症の場合, 分離は溶融金属が金型キャビティから逃げるのに十分な大きさになる. この現象は次のように知られています なくなる (または 金属漏れ).

振れは、鋳造生産において最も危険な欠陥の 1 つです。振れは、完全な鋳造の失敗を引き起こすだけでなく、高温の溶融金属が制御されずに放出されるため、人員や設備に重大な安全上のリスクをもたらすためです。.

典型的な特徴は次のとおりです。:

• 大きい, パーティングラインに沿った連続フラッシュ
• 鋳造物の厚みの増加または寸法のオーバーサイズ
• コープとドラッグの目に見える分離
• 金型からの溶湯漏れ
• 溶融金属の損失による充填不完全
• 漏れ領域付近のひどい表面酸化と汚染

振れが発生すると, キャビティ内に残っている溶融金属は、充填を完了するには不十分である可能性があります, 多くの場合、 ミスランなどの二次的な欠陥, 短い注ぎ方, 収縮キャビティ, そして次元の歪み.

根本原因

金型の浮きや振れが発生するのは、 注湯中に発生する上向きの力が、金型の半部分を保持する拘束力を超えます。.

それらの発生は通常、型締めの欠陥に関連しています。, 注ぐ練習, または工具精度.

是正策

1. 適切な重み付け: 鋳造投影面積と静圧ヘッドに応じて必要なプレス重量を計算します; プレスウェイトを取り除く 鋳物が完全に固まった後にのみ; 補助ロックにはフラスコクランプを使用します.
2. 注水時の衝撃を軽減: 取鍋の注湯位置を下げる; 上型への上向きの衝撃力を軽減するため、注湯速度を遅くします。.
3. パターンプレートのメンテナンス: パターンプレートの平面度を定期的に検査してください; 歪んだり変形したパターンプレートを適時に修理または交換します.
4. 多点重み付け: 大型鋳物用, 不均衡な圧力による局所的な金型の浮きを避けるために、多点均一加重を採用します。.
5. フラスコのデザイン: 鋳枠の設計が特定の鋳物の重量と圧力に対して適切な剛性とクランプポイントを提供していることを確認します。.

8. 概要表: 欠陥と解決策

9. 結論

鋳造欠陥の予防と制御は体系的なエンジニアリング作業であり、単一のプロセスパラメータを調整するだけでは解決できません。.

上記で分析した 7 つの一般的な欠陥は、砂型鋳造生産の主要なリンクをすべてカバーしています: パターンデザイン, 鋳物砂の準備, ゲーティングデザイン, 注湯作業と鋳造後の洗浄.

ほとんどの欠陥は、次の方法で効果的に回避できます。 前方プロセスの最適化, 標準化されたオンサイト操作とリアルタイムのプロセスパラメータ監視, 廃棄が発生した後の事後修復ではなく.

キーテイクアウト

• 欠陥は相互に関連している: 1 つの欠陥に対処すると他の欠陥に影響を及ぼす可能性がある; 総合的なアプローチが不可欠です.
• 予防は治療よりも優れている: 前向き最適化とプロセス制御は、検査後の仕分けよりも効果的です.
• データドリブンな改善: 欠陥率を追跡する, 傾向を分析する, 継続的な改善サイクルを実施する.
• オペレータートレーニング: 品質には欠陥のメカニズムを理解した熟練したオペレーターが不可欠です.
• プロセスの標準化: 一貫性のある, 文書化された手順でばらつきを減らし、再発を防止します.

鋳造工場は閉ループの欠陥分析メカニズムを確立する必要があります: 欠陥タイプを分類してカウントする, 外観の特徴から根本原因を追跡する, プロセステストによる改善効果の検証.

データに基づいた継続的な品質の最適化は、不合格率と生産コストを削減するだけではありません, 高品位・高付加価値の鋳物生産の基盤を築く.



よくある質問

ミスランとショートポアの違いは何ですか?

ミスランは、キャビティの充填が完了する前の早期凝固によって引き起こされます。 (流動性・熱の問題).

鋳込み不足は金属の総量が不十分なために発生します (重量/数量の問題). ミスランは特定の薄肉セクションに影響を与えます; 短い注ぎはトップセクション全体に影響を与えます.

良質な鋳物砂でも砂の混入が発生するのはなぜですか?

砂の混入はパターンの欠陥によって発生する可能性があります (鋭い角, ドラフトが不十分です), 破損した金型を修理せずに閉じた, 掃除で出た異物砂, または注入中に表面から洗い流された砂.

良質な砂でもこれらの問題を補うことはできません.

砂の混入とスラグの混入を区別するにはどうすればよいですか?

砂の内包物には角張った砂粒が含まれており、通常は茶色/灰色です。.

スラグ インクルージョンはガラス質です, 暗い, 多くの場合、異なる金属組成を持っています (酸化物, ケイ酸塩).

砂の混入は不規則になりやすい; スラグの混入物は滑らかに見えることがよくあります, ガラス状の粒子.

砂焼けを防ぐ最も効果的な方法は何ですか?

の組み合わせ: 細かい砂を使って, 金型の硬度を高める, 石炭粉塵含有量の最適化 (明るいカーボン層を形成する), 湿気をコントロールする, 注入温度を下げる.

単一の対策は完全に効果的ではありません; 彼らは一緒に働きます.
