A csavarok és a csavarok a két legszélesebb körben használt mechanikus rögzítőelem a gyártásban, építés, autómérnökség, gépek, és mindennapi termékek.
Bár lehet, hogy hasonlítanak, eltérőek lehetnek abban, hogy hogyan kapcsolódnak egymáshoz a párosodó alkatrészekhez, hogyan jön létre a szorítóerő, hogyan vannak telepítve, és mely alkalmazásokhoz a legalkalmasabbak.
A terminológia iparágonként is eltérő, régiókban, és műszaki szabványok.
Következésképpen, a kötőelem kiválasztása csak a kereskedelmi neve alapján helytelen feltételezésekhez vezethet a szilárdságáról, telepítési követelmények, vagy egy adott ízülethez való alkalmasság.
Ez az útmutató elmagyarázza a csavarok és a csavarok közötti különbségeket a geometria szempontjából, rögzítési mechanika, anyag, gyártás, telepítés, és alkalmazás.
1. Miért létezik a zűrzavar
A csavar és csavar kifejezéseket gyakran felcserélhetően használják a mindennapi nyelvben.
A hatlapfejű menetes rögzítőelem az egyik katalógusban csavarként értékesíthető, a másikban pedig csavarként írható le..
A különbség még kevésbé nyilvánvaló, ha mindkét rögzítőnek hasonló a feje, szál formák, anyag, és méretek.
Három tényező járul hozzá ehhez a zavarhoz.
Az általános használat eltér a mérnöki terminológiától. A mindennapi beszélgetésben, az emberek szinte minden menetes rögzítőelemet csavarnak nevezhetnek.
Mérnöki területen, viszont, a kifejezések különböző rögzítési elrendezéseket és beépítési módokat írhatnak le.
A szabványok nem mindig használják a kifejezéseket azonos módon. A rögzítőelemek szabványai meghatározzák a méreteket, szál formák, mechanikai tulajdonságok, tolerancia, és termékkövetelmények.
Az alkalmazandó szabványtól és termékkategóriától függően, egy adott fej- és menetkonfigurációjú rögzítőelem csavarnak vagy csavarnak nevezhető.
A megjelenés önmagában nem döntő. Hatlapfejű csavarok, hatlapfejű csavarok, dugófejű csavarok, a gépcsavarok pedig hasonló külső jellemzőket oszthatnak meg.
A hegyes hegy jelenléte szintén nem univerzális kritérium: sok gépcsavar lapos vagy tompa végű, míg néhány csavar speciális végkonfigurációval rendelkezik.
A gyakorlati választáshoz, hasznosabb megvizsgálni, hogy a rögzítő hogyan kapcsolódik a kötéshez, hogyan történik a terhelés átadása, és hogyan van telepítve, mint hogy kizárólag a nevére hagyatkozzunk.

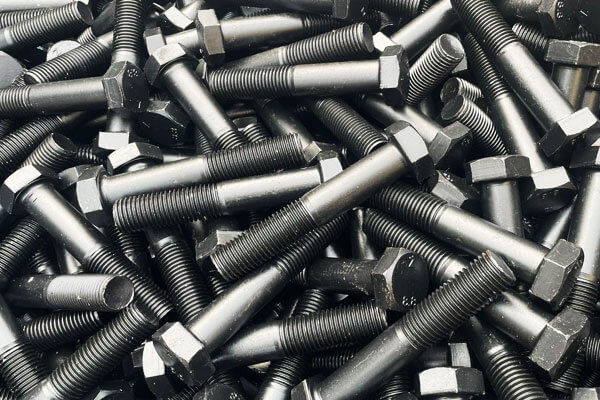

2. Mi az a csavar?
A csavar egy menetes rögzítőelem, amelyet általában úgy terveztek, hogy áthaladjon két vagy több alkatrész egy vonalban lévő furatán, és egy kompatibilis anyával rögzítse..
Az anya meghúzása, vagy adott esetben a csavarfejet, feszültséget hoz létre a rögzítőelemben, és összeszorítja az alkatrészeket.
Egy tipikus csavarnak van feje, egy szár, és egy menetes szakasz. A szár lehet részben vagy teljesen menetes, tervezéstől és alkalmazástól függően.
A csavarokat széles körben használják szerkezeti acélgyártásban, gépek, autóipari szerelvények, nyomástartó berendezések, és egyéb alkalmazások, ahol a kötésnek ellenállnia kell a húzó terhelésnek, nyíró terhelések, rezgés, vagy ismételt kiszolgálás.
Hogyan működnek a csavarok
Hagyományos csavarkötésben, a rögzítő meghúzása kissé megfeszíti a csavart, előterhelés generálása, szorítóerőnek is nevezik.
Ez az előfeszítés összenyomja az összekapcsolt alkatrészeket, és segít megelőzni a szétválást vagy a viszonylagos elmozdulást.
A kötés teljesítménye nem csak a csavar szilárdságától függ. Ezt a csavar átmérője befolyásolja, menetemelkedés, anyagminőség, szigorítási módszer, ízületi merevség, felületi állapot, és súrlódás a fej és az anya alatt.
Ha megfelelően tervezték, a csavarkötés karbantartás céljából szétszedhető anélkül, hogy a rögzítőelem vagy a csatlakoztatott alkatrészek tönkremennének.
Viszont, ismételt használat, korrózió, menet sérülés, vagy a túlzott meghúzás csökkentheti a megbízhatóságot.

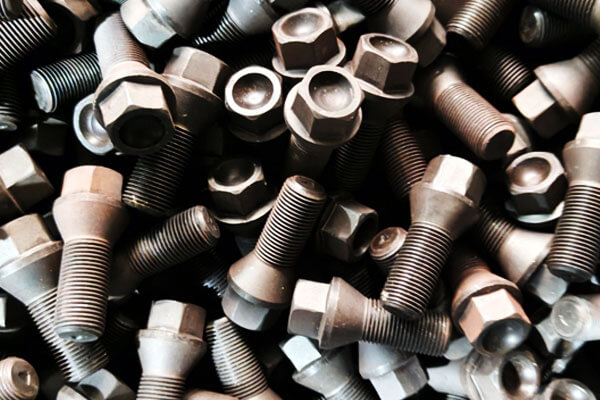

A csavarok gyakori típusai
| Csavar típusa | Leírás | Tipikus alkalmazás |
| Hatlapfejű csavar | Hatszögletű fej, részben menetes szár, hatlapú anyával használva | Szerkezeti acél, gépek, Közgyűlés |
| Nehéz hatlapfejű csavar | Nagyobb fej és anya a lapokban, mint a normál hatlapú | Szerkezeti acél csatlakozások (A325, A490) |
| Szállító csavar | Kerek vagy kupolás fej négyszögletes nyakkal a fej alatt | Fáról-fára, fa-fém; nyaka megakadályozza a forgást |
| Csapatcsavar | Hatlapfejű vagy négyzet alakú fej, durva szálak, hegyes hegy | Fa építés; technikailag csavar, de általában csavarnak nevezik |
| Eke csavar | Süllyesztett, lapos fej négyszögletes nyakkal | Ekék, mezőgazdasági berendezések; sima felület |
Tűzhely csavar |
Hornyolt vagy Phillips kerek fej, gépi szálak | Könnyű összeszerelés; történelmileg kályhákon használták |
| Szemcsavar | Gyűrű alakú fej | Emelés, lekötés, kötélzet |
| Horgonycsavar | Betonba való beágyazásra tervezték | Szerkezeti kapcsolatok alapozással |
| U-csavar | U alakú, menetes végekkel | Csőbilincs, tengelyrögzítés |
| Karimás csavar | Hatlapfejű fej beépített karimával (alátétszerű alap) | Autóipar, gépek; elosztja a terhelést |
| Szerkezeti csavar | Nehéz hatszögletű, nagy szilárdságú, szerkezeti acélra meghatározott | Hidak, épületek, tornyok (ASTM A325, A490, F3125) |

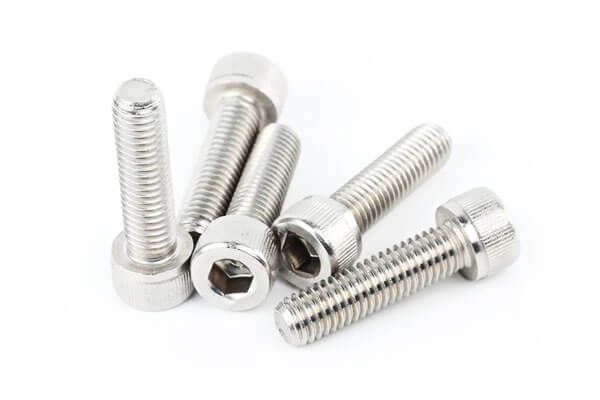

3. Mi az a csavar?
A csavar egy menetes rögzítőelem, amelyet arra terveztek, hogy illeszkedjen egy illeszkedő menethez vagy, egyes alkalmazásokban, saját fonalat hozzon létre a rögzítendő anyagban.
Általában van egy feje meghajtó funkcióval, például egy slot, Phillips mélyedés, Torx foglalat, hatlapú foglalat, vagy külső hatszög.
A hagyományos csavar-anya elrendezéssel ellentétben, sok csavart közvetlenül egy menetes furatba kell behelyezni, menetes betét, faipari, műanyag, vagy fémlemez.
A csavarokat az elektronikai házaktól és a fogyasztói készülékektől az ipari gépekig terjedő termékekben használják, precíziós műszerek, bútor, és építőelemek.
Hogyan működnek a csavarok
A csavarok a terhelést a kombináció révén továbbítják:
- A szál elköteleződése: A szálak illeszkednek az anyaghoz vagy a belső menethez, ellenáll a kihúzásnak.
- Szorítóerő: Hasonló a csavarokhoz, a csavarok szorítóerőt hoznak létre meghúzáskor, bár a mechanika különbözik, mivel a csavar közvetlenül kapcsolódik az anyaghoz.
- Fejcsapágy: A csavarfej felfekszik az összeillesztett rész felületére, terhelés elosztása.
A csavar teljesítménye attól függ:
- Menet bekötési hossz: Általában, a csavar átmérőjével megegyező kapcsolódás megfelelő szilárdságot biztosít az acélban; a lágyabb anyagok többet igényelnek.
- Pilot furat mérete: Kritikus az önmetsző és menetformázó csavarokhoz.
- Meghajtó típusa: Phillips, réselt, Torx, hatlapú foglalat, négyzet, stb.
- Anyagkompatibilitás: A csavar anyagának kompatibilisnek kell lennie a csatlakoztatott anyaggal, hogy elkerülje a galvanikus korróziót vagy a csupaszodást.
A csavarok gyakori típusai
| Csavar típusa | Leírás | Tipikus alkalmazás |
| Gépcsavar | Gépi szálak, különféle fejek, anyával vagy menetes furatban használható | Gépek, elektronika, készülékek |
| Kupak csavar | Aljzatfej (hatlapú foglalat), gépi szálak | Gépek, szerszámkészítés, autóipar |
| Önmetsző csavar | Saját fonalat képez vagy vág az anyagban | Fémlemez, műanyag, faipari |
| Önfúró csavar | Fúrópont; fúrók és menetfúrók egy műveletben | Fémlemez, fém keretezés |
| Facsavar | Durva szálak, kúpos szár, hegyes hegy | Famegmunkálás, bútor |
Gipszkarton csavar |
Finom szálak, bugle fej, éles pont | Gipszkarton szerelés |
| Fémlemez csavar | Éles pont, finom vagy durva szálak | Lemez összeszerelés |
| Beállító csavar | Fejetlen; egy alkatrész tengelyre rögzítésére szolgál | Nyakörvek, csigák, gombok |
| Hüvelykujj csavar | Recézett vagy szárnyas fej a kézi meghúzáshoz | Kiigazítások, hozzáférési panelek |
| Vállcsavar | Hengeres váll elfordítható vagy csúszó alkalmazásokhoz | Kapcsolódások, zsanérok, forgópontok |
| Szemcsavar | Gyűrű alakú fej | Függő, lekötés |
| Beton csavar | Edzett, magas-alacsony menetek betonhoz | Rögzítés betonhoz |
| Lag csavar | Hatlapfejű vagy négyzet alakú fej, durva szálak, hegyes | Nehéz fa csatlakozások |
4. Mechanikai és geometriai különbségek
A csavarok és csavarok hasonló menetformájúak és fejkialakításúak lehetnek, de gyakran eltérnek a szár geometriájában, szál kapcsolódás, telepítési módszerek, és a terhelés átadása.
Geometriai különbségek
A csavarok általában meghatározott menet nélküli szárral és részben menetes szakaszsal rendelkeznek, miközben sok csavar teljesen menetes.
A tényleges geometria a rögzítőelem típusától függ, névleges átmérő, hossz, és az alkalmazandó szabvány.
| Jellemző | Csavarok | Csavarok |
| Lábszár | Gyakran tartalmaz egy menet nélküli szakaszt az igazítás támogatására és a nyíróterhelések átvitelére | Lehet teljesen vagy részben menetes, a kialakítástól függően |
| Szál hossz | Gyakran részleges menetes szerkezeti és általános célú alkalmazásokban | Gyakran teljesen menetes kisebb gépcsavarokba; típusonként változik |
| Fej tervezés | Általában hex, nehéz hatszögletű, karima, vagy kocsifejek | Aljzatot tartalmaz, Phillips, Torx, réselt, Pán, és süllyesztett fejek |
Hajtásmód |
Általában csavarkulccsal vagy aljzattal húzzák meg | Általában csavarhúzóval hajtják, hatlapú kulcs, Torx bit, vagy aljzat |
| Szál forma | Általában metrikus durva/finom vagy egyesített szálak, mint például az UNC és az UNF | Használhat szabványos gépi meneteket, önmetsző szálak, vagy speciális facsavaros menetek |
| Pont tervezés | Általában lapos vagy ferde | Lehet lapos, hegyes, vagy fúróheggyel felszerelve |
| Reprezentatív szabványoknak | ASME B18.2.1, ASME B18.2.3, ASTM F3125 | ASME B18.6.3, Izo 7045, Izo 4762 |
A névleges mérettartományok lényegesen átfedik egymást, így önmagában az átmérő nem tudja megbízhatóan megkülönböztetni a csavart a csavartól.
Az alkalmazandó termékszabvány és a tervezett csatlakozási konfiguráció hasznosabb kritériumokat biztosít.
Szálforma és elköteleződés
A csavarok és csavarok ugyanazokat a szabványos menetformákat használhatják, beleértve a metrikus durva, metrikus bírság, UNC, és UNF. A legfontosabb különbség gyakran az, hogy a szálak hogyan kapcsolódnak a kötéshez.
A csavarok általában a hézagnyílásokon mennek át, úgy, hogy a menetek egy anyához vagy egy menetes alkatrészhez kapcsolódnak.
A menet nélküli szár, amikor jelen van, segíthet megtalálni az ízületet és elviselni a keresztirányú terheket. A csavarok az előre megfúrt lyukakhoz csatlakozhatnak, menetes betétek, vagy magát az anyagot.
Az önmetsző és facsavarok menet-geometriákat használnak, amelyeket speciális aljzatok menetének kialakítására vagy vágására terveztek.
A durva menetek általában gyorsabb összeszerelést tesznek lehetővé, és jobban tűrik a kisebb szennyeződéseket vagy sérüléseket, míg a finom menetek kisebb emelkedést és finomabb axiális helyzetbeállítást tesznek lehetővé.
Egyik sem univerzálisan erősebb vagy rezgésállóbb; a teljesítmény a rögzítőelemek méretétől függ, anyagi szilárdság, eljegyzési hossz, és a közös tervezés.
Mechanikai viselkedés
Az elsődleges mechanikai különbség a csukló terhelési útjában és a szorítóerő szabályozásában rejlik.
| Tényező | Csavarok | Csavarok |
| Terhelés átruházás | Általában feszültség alakul ki a csavarban és összenyomás a befogott csuklón | Vigye át a terhelést a csavaron és annak anyával való összekapcsolásán keresztül, csapolt lyuk, betét, vagy szubsztrát |
| Előtöltés ellenőrzés | Gyakran meghatározott nyomatékkal vagy feszítési módszerrel jön létre; a súrlódás erősen befolyásolja az eredményt | Nyomatéktól és súrlódástól is függ, nagyobb variálhatóság lehetséges, ha a menetek közvetlenül érintkeznek puhább anyagokkal |
| Tipikus hiba módok | Húzótörés, fáradtság kudarca, szál csupaszítás, vagy ízületi elválasztás | Csavartörés, meghajtó mélyedés sérülése, fejelégtelenség, vagy az érintett anyag eltávolítása |
Fáradtsági teljesítmény |
Megjósolható a bevált kötőelem- és kötéstervezési módszerekkel | A rögzítőelem geometriájától függ, szál kapcsolódás, hordozó tulajdonságai, és ciklikus terhelés |
| Rezgés ellenállás | Biztosító anyákat igényelhet, menetrögzítő vegyületek, vagy más validált megőrzési módszerek | Hasonló visszatartási intézkedéseket igényelhet, különösen ott, ahol a hordozó vagy a menetes csatlakozás meglazulhat vagy leromolhat |
5. Csavarok vs csavarok: Az alapvető különbségek magyarázata
A csavarok és a csavarok közötti gyakorlati különbségek a rögzítési elrendezésük során világosabbá válnak, telepítési módszerek, és a tipikus alkalmazásokat közvetlenül összehasonlítják.
| Összehasonlítási tényező | Csavarok | Csavarok |
| Tipikus rögzítési elrendezés | Általában áthalad a hézagnyílásokon, és anyával van rögzítve | Általában egy menetes furatba illeszkedik, betét, vagy anyagot közvetlenül |
| Párosító komponens | Gyakran dió, bár egyes csavarok menetes furatokhoz kapcsolódnak | Gyakran belső menetes alkatrész vagy maga a hordozó |
| Szál konfiguráció | Lehet részben vagy teljesen menetes | Lehet teljesen vagy részben menetes, tervezéstől függően |
| Telepítési eszközök | Csavarkulcs, foglalat, nyomatékkulcs, vagy speciális szerszámok | Csavarhúzó, hatlapú kulcs, foglalat, vagy motoros meghajtó |
| Szorítóerő | Általában a csavar-anya szerelvény meghúzásával jön létre | Általában úgy jön létre, hogy a csavart meghúzzák az illeszkedő menetébe |
Szétszerelés |
Általában egyszerű, ha az anya és a menetek hozzáférhetőek és sértetlenek maradnak | A cérna bekötésétől függ, az aljzat állapota, és csavaros kialakítás |
| Tipikus meghibásodási kockázatok | Húzótörés, fáradtság, szál csupaszítás, lazítás, vagy ízületi csúszás | Meghajtó mélyedés csupaszítás, szál csupaszítás, kihúzható, fáradtság, vagy lazítás |
| Gyakori alkalmazások | Szerkezeti ízületek, gépvázak, karimák, autóipari szerelvények | Tokozások, elektronikai termékek, bútor, gépek, és fémlemez szerelvények |
| Tervezési szempontok | Csavar erőssége, anya kompatibilitás, előtöltés, markolat hossza, és ízületi merevség | A szál elköteleződése, hordozó szilárdsága, hajtás kialakítása, beépítési nyomaték, és kihúzási ellenállás |
Az egyik fontos tulajdonság az, hogy ezek tipikus gyakorlatok, nem abszolút szabályok. A csavarnak nevezett rögzítőelem beépíthető egy menetes furatba, míg a csavar anyával együtt használható.
Az alkalmazandó szabvány, terméktervezés, és a rögzítési elrendezés határozza meg a pontosabb besorolást.
Ami erősebb kapcsolatot biztosít?
Sem a csavarok, sem a csavarok nem minden alkalmazásnál eleve erősebbek. A kötés szilárdsága a rögzítőelem méretétől függ, anyagminőség, menet geometriája, eljegyzési hossz, telepítési előtöltés, és a kapcsolódó anyagok szilárdsága.
Egy megfelelően megtervezett, nagy szilárdságú csavar jelentős szorítóerőt biztosít a szerkezeti kötésben.
A megfelelő méretű dugaszolófejű csavar nagy szorítóerőt is biztosíthat egy kompakt gépegységben.
Mindkét esetben, a kötés meghibásodhat maga a rögzítőelem előtt, ha a menetek csíkozódnak, az aljzat deformálódik, vagy a csatlakoztatott részek nem bírják az alkalmazott terhelést.
6. Anyagok és bevonatok csavarokhoz és csavarokhoz
A csavar vagy csavar anyaga és felületkezelése határozza meg annak szakítószilárdságát, korrózióállóság, viselési viselkedés, és az adott működési feltételekhez való alkalmasság.
A kiválasztásnál figyelembe kell venni a mechanikai terheléseket, környezeti expozíció, hőmérséklet, és az összeillesztendő anyagokkal való kompatibilitás.
Alapanyagok
A megfelelő választás a szükséges erősségtől függ, korrózióállóság, súly, és szolgáltatási környezet.
| Anyag | Tipikus fokozatok |
| Alacsony széntartalmú acél | SAE fokozat 2, ISO tulajdonságosztály 4.6 |
| Közepes széntartalmú acél | SAE fokozat 5, Izo 8.8 |
| Ötvözött acél | SAE fokozat 8, Izo 10.9, 12.9 |
| Rozsdamentes acél 304 | A2, 304 |
| Rozsdamentes acél 316 | A4, 316 |
| Martenzites rozsdamentes acél | 410 |
| Csapadékban keményedő rozsdamentes acél | 17-4 PH |
| Sárgaréz és bronz | C360, C464, szilícium bronz |
| Titán | Fokozat 2, Fokozat 5 (Ti-6Al-4V) |
| Alumíniumötvözetek | 2024, 6061, 7075 |
| Nikkel -ötvözetek | Monel, Kuncol |
Bevonatok és felületkezelések
A bevonatok javítják a korrózióállóságot, csökkenti a súrlódást, vagy adott felületi tulajdonságokat biztosítanak.
| Bevonat vagy kezelés | Fő előnyei | Gyakori alkalmazások és szempontok |
| Galvanizált cink | Gazdaságos, mérsékelt korrózióvédelem | Általános célú rögzítőelemek; további passziválást vagy tömítést igényelhet |
| Hot-dip horganyzás | Vastag, tartós cink bevonat | Kültéri szerkezetek és kivitelezés; A bevonat vastagsága a vonatkozó specifikációtól és a rögzítőelem méretétől függ |
| Cink-nikkel | Fokozott korrózióvédelem | Autóipari és igényes ipari alkalmazások |
| Cink-pehely bevonat | Erős korrózióvédelem a bevonat felhordása során a hidrogén ridegség alacsony kockázatával | Autóipari és nagy szilárdságú kötőelemek |
| Kadmium galvanizálás | Korrózióvédelem és hasznos kenés | Toxikusság miatt számos alkalmazásban korlátozott; bizonyos régebbi repülési specifikációkban használják |
Foszfát bevonat |
Alapot biztosít az olaj számára, festék, vagy egyéb kezelések | Szabályozott súrlódást igénylő ipari rögzítők és alkatrészek |
| Fekete oxid | Megjelenés és korlátozott korrózióvédelem olajozáskor | Szerszámozás és beltéri alkalmazások |
| PTFE alapú bevonat | Alacsony súrlódás és vegyszerállóság | Ellenőrzött súrlódást vagy kémiai kompatibilitást igénylő alkalmazások |
| Xylan bevonat | Alacsony súrlódás- és korrózióvédelem | Ipari és vegyipari kötőelemek |
| Ezüst galvanizálás | Elektromos vezetőképesség és kopásgátló tulajdonságok megfelelő alkalmazásokban | Speciális elektromos és repülőgépipari szerelvények |
| Rozsdamentes acél passziválás | Eltávolítja a szabad vasat és elősegíti a védő passzív felületet | Rozsdamentes acél kötőelemek, amelyek korrozív környezetnek vannak kitéve |
7. Telepítés és Szerszámozás
- Hozzáférési követelmények: A csavarokhoz hozzá kell férni a csatlakozás mindkét oldalához (egyik oldala a csavarfejnek, a másikat a diónak).
A csavarokhoz csak a beépítési oldalról kell hozzáférni, mivel a ház belső menetéhez illeszkednek. - Nyomaték és előfeszítés: A csavarokat rendszeresen meg kell húzni kalibrált nyomatékkulcsokkal, hidraulikus feszítők, vagy csavarozási módszerek a precíz befogási előfeszítés eléréséhez.
A csavarokat általában szabványos csavarhúzóval hajtják be, imbuszkulcsok, vagy pneumatikus nyomatékhajtók. - Újrafelhasználhatóság: A csavarkötések többször szét- és újra összeszerelhetők anélkül, hogy az alapanyag károsodna.
A lágy fémekben vagy műanyagokban található csavarkötések több karbantartási ciklus során lecsupaszítják a belső menetes meneteket.
8. Csavarok és csavarok gyártási folyamatai
A csavarok és csavarok sok gyártási folyamaton osztoznak. Gyártási útvonaluk az anyagtól függ, méretek, menetkialakítás, szükséges erő, tolerancia, felszíni befejezés, és a termelési mennyiség.
Hidegfejezés és melegkovácsolás
A hidegfejezés egy rögzítőfejet képez a huzal vagy rúd plasztikus deformálásával szobahőmérsékleten vagy ahhoz közel.
Széles körben használják nagy volumenű gyártáshoz, mert jó anyagfelhasználást kínál, ismételhetőség, és a termelés hatékonyságát.
A melegkovácsolást akkor alkalmazzák, ha nagyobb méretek vagy anyagok magas hőmérsékletű alakítást igényelnek.
Kiviteltől függően, a kovácsolással olyan rögzítőfejek és egyéb jellemzők állíthatók elő, amelyeket nehéz lenne gazdaságosan kialakítani hideg fejezéssel.
Menethengerlés és menetvágás
A menethengerlés úgy alakítja ki a meneteket, hogy a rögzítődarabot a szerszámok közé nyomja. Általában tömeggyártású csavarokhoz használják, és konzisztens menetgeometriát tud létrehozni anélkül, hogy anyagot eltávolítana a menetprofilból..
A menetvágás vágószerszámmal távolítja el az anyagot a szükséges menet létrehozásához. Hasznos bizonyos speciális kialakításokhoz, kis volumenű gyártás, nagy kötőelemek, és olyan alkalmazások, ahol a geometria vagy az anyag kevésbé teszi alkalmassá a hengerlést.
A hengerlés és a vágás közötti választás az anyag tulajdonságaitól függ, szál specifikációi, szükséges termelési sebesség, és alkatrésztervezés.
Hőkezelés
A hőkezelést akkor alkalmazzuk, ha a megadott mechanikai tulajdonságok nem érhetők el önmagukban alakítással.
Az acélminőségtől és a kötőelem tulajdonságaitól függően, A folyamatok magukban foglalhatják az oltást és a temperálást vagy más szabályozott hőkezeléseket.
A cél a szükséges erőkombináció elérése, keménység, és szívósság, miközben kontrollálja a túlzott ridegség kockázatát, torzítás, és egyéb hibák.
Nem minden rögzítőelem igényel azonos hőkezelést. A követelményeknek követniük kell a vonatkozó anyagspecifikációt és a mechanikai tulajdonságokra vonatkozó szabványt.
Felületkezelés és minőségellenőrzés
Felületkezeléssel javítható a korrózióállóság, csökkenti a súrlódást, vagy megfelel a megjelenési követelményeknek.
A bevonattól függően, további vezérlőkre lehet szükség a méretváltozások kezeléséhez, hidrogén-ridegedés veszélye, vagy súrlódási változékonyság.
A minőségellenőrzés magában foglalhatja a:
- Átmérő, hossz, fej méretei, és a menet geometriája
- Mechanikai tulajdonságok és keménység
- Bevonat vastagsága és korrózióállósága
- Felületi hibák és anyagkövethetőség
- Méretek megfelelősége a vonatkozó termékszabványnak
Szabványok, mint például az ISO 898-1 meghatározott szénacél és ötvözött acél csavarok mechanikai tulajdonságaira, csavarozók, és csapok, és ISO 3506 korrózióálló rozsdamentes acél kötőelemekhez, megfelelő kereteket biztosítanak számos alkalmazáshoz.
A pontos szabvány a rögzítőelem típusától és specifikációjától függ.
9. Alkalmazások: Ahol csavarokat és csavarokat használnak
A csavarok és a csavarok közötti választás az összeszerelés kialakításától függ, szolgáltatási terhelések, telepítési hozzáférés, karbantartási követelmények, és anyagot fogadni.
Csavarok széles körben használják szerkezeti acél csatlakozásoknál, híd- és épületszerelvények, autóipari alváz, gépvázak, csőkarimák, és nehéz felszerelések.
Ezekben az alkalmazásokban gyakran előnyt jelent a szabályozott szorítóerő, hozzáférhető diófélék, és meghatározott húzó- vagy nyíróterhelésekre tervezett rögzítőelemek.
Csavarok gyakoriak az elektromos házakban, elektronikus eszközök, bútor, készülékek, fémlemez termékek, gépburkolatok, és precíziós berendezések.
Különösen kényelmesek, ha a kialakítás menetes furatokat tartalmaz, vagy ha egy rögzítőelemet az egyik oldalon kell felszerelni.
Egyes alkalmazások mindkettőt használják. Például, egy ipari gép nagy szilárdságú csavarokat használhat szerkezeti keretének csatlakoztatásához, dugófejű csavarok a precíziós alkatrészek rögzítéséhez, és önmetsző csavarok a kiválasztott burkolatokhoz vagy panelekhez.
A helyes választást a kötés követelményei alapján kell megválasztani – nem csupán azon, hogy melyik rögzítőelemet könnyebb felszerelni.
10. Hogyan válasszunk a csavarok és a csavarok között
A megfelelő rögzítőelem kiválasztásához a teljes kötés értékelését kell elvégezni, beleértve a kapcsolódó anyagokat is, rakodási feltételek, telepítési hozzáférés, és karbantartási követelmények.
Lépés 1: Határozza meg a közös konfigurációt
Ha az alkatrészeken hézaglyukak vannak, és beilleszthetők egy anya, csavar-anya elrendezés megfelelő lehet.
Ha a szerelvény menetes furatokat vagy menetes betéteket tartalmaz, a csavarok egyszerűbb megoldást jelenthetnek.
Vékony fémlemezhez, műanyag, vagy fa, a speciális önmetsző vagy menetformázó csavarok alkalmasabbak lehetnek, mint a hagyományos csavarok, feltéve, hogy az aljzat elbírja a szükséges terhelést.
Lépés 2: Értékelje a terheléseket
Mérlegelje, hogy a kötés nem ér-e húzóterhelést, nyírás, rezgés, hatás, vagy ciklikus fáradtság.
Kritikus szerkezeti vagy mechanikai kötésekhez, kiszámítja a szükséges rögzítő méretet, erő, és előfeszíti, ahelyett, hogy csak átmérő alapján választaná ki a rögzítőelemet.
Lépés 3: Ellenőrizze az anyagkompatibilitást
Olyan rögzítőanyagot válasszon, amely kompatibilis mind a csatlakoztatott alkatrészekkel, mind a működési környezettel.
Korrózió, galvanikus kölcsönhatás, hőmérséklet, és a vegyi expozíció befolyásolhatja a hosszú távú megbízhatóságot.
Lépés 4: Fontolja meg a telepítést és a karbantartást
Mérje fel, hogy a kötés mindkét oldala hozzáférhető-e, hogy szükség van-e speciális szerszámokra, és milyen gyakran kell szétszerelni a szerelvényt.
A rögzítőelemeket is úgy kell kiválasztani, hogy minimálisra csökkentsék a meghajtó károsodásának kockázatát, szál csupaszítás, és lazítás.
Lépés 5: Ellenőrizze a specifikációt
Erősítse meg a kívánt átmérőt, menetemelkedés, hossz, fejstílus, ingatlanosztály vagy fokozat, bevonat, és az alkalmazandó szabvány.
Biztonságkritikus alkalmazásokhoz, kövesse a műszaki rajzokat, vonatkozó szabványok, és jóváhagyott összeszerelési eljárások.
11. Gyakori hibák a kötőelemek kiválasztásakor
Számos gyakori hiba veszélyeztetheti a közös megbízhatóságot, akkor is, ha a kiválasztott csavar vagy csavar megfelelőnek tűnik.
- Csak a megjelenés alapján kell választani: A hasonló megjelenésű kötőelemek menetspecifikációi eltérőek lehetnek, mechanikai tulajdonságok, vagy a tervezett felhasználások.
- A szálak összekapcsolódásának figyelmen kívül hagyása: A gyenge vagy nem kellően menetes hordozóba szerelt csavar kihúzódhat, mielőtt a rögzítő eléri a névleges kapacitását.
- Rossz szilárdsági fokozat használata: A túl gyenge rögzítőelem terhelés alatt meghibásodhat, míg a szükségtelenül nagy szilárdságú rögzítőelemek megnövelhetik a költségeket vagy egyéb tervezési megfontolásokat vezethetnek be.
- Túlhúzás: A túlzott nyomaték megnyújthatja vagy eltörheti a rögzítőelemet, sérülés szálak, vagy deformálja az összekapcsolt alkatrészeket.
- A korrózió és az epedés figyelmen kívül hagyása: A nem megfelelő anyag vagy felületkezelés görcsöket okozhat, gyorsított korrózió, vagy nehéz karbantartás.
- Nem kompatibilis specifikációk keverése: Menetemelkedés, átmérő, ingatlanosztály, és az anya összeférhetőségét ellenőrizni kell, nem pedig feltételezni.
- A sérült kötőelemek újrafelhasználása: Deformált szálak, sérült meghajtó mélyedések, korrózió, vagy az előzetes túlterhelés az újrahasználatot nem biztonságossá vagy megbízhatatlanná teheti.
- A közös kialakítás elhanyagolása: A rögzítőelem kiválasztása önmagában nem tudja kompenzálni a nem megfelelő éltávolságot, gyenge hordozóanyag, elégtelen csapágyfelület, vagy rossz terheléselosztás.
A legmegbízhatóbb rögzítési megoldás a rögzítőelem, párosító anyagok, ízületi geometria, telepítési mód, és a működési környezet egyetlen integrált rendszerként.
12. Következtetés
A csavarok és csavarok hasonló rögzítési funkciókat látnak el, de általában különböző ízületi konfigurációkban használják őket.
A csavarok általában áthaladnak a hézagnyílásokon, és anyákkal dolgoznak, míg a csavarok gyakran belenyúlnak a menetes furatokba, betétek, vagy a közvetlenül rögzítendő anyag.
Ezek a különbségek befolyásolják a telepítést, szorítóerő, karbantartás, és a közös tervezés, bár a terminológia szabványonként és alkalmazásonként változhat.
Egyik típus sem univerzálisan erősebb vagy megbízhatóbb. A teljesítmény az anyagtól függ, méretek, szál kapcsolódás, előtöltés, ízületi geometria, és a szolgáltatás feltételeit.
Gyártási folyamatok – beleértve a hidegfejezést is, kovácsolás, cérnagördülés, hőkezelés, és felületkezelés – azt is meghatározza, hogy egy rögzítőelem megfelel-e a meghatározott követelményeknek.
Mérnököknek, gyártók, és beszerzési csapatok, a legjobb megközelítés a rögzítőelemek kiválasztása a terhelési követelményeknek megfelelően, anyag kompatibilitás, telepítési hozzáférés, korróziónak való kitettség, és az alkalmazandó szabványok.
Ezen tényezők megértése biztonságosabb összeállításokhoz vezet, megbízhatóbb teljesítmény, és alacsonyabb karbantartási költségek.
GYIK
Mi a fő különbség a csavar és a csavar között?
A csavar általában áthalad a hézaglyukakon, és anyával van rögzítve, míg a csavar általában egy menetes furathoz kapcsolódik, menetes betét, vagy közvetlenül a fogadó anyagot.
Viszont, A terminológia termékszabványonként és alkalmazásonként eltérő.
A csavarok erősebbek a csavaroknál?
Nem feltétlenül. Az erősség az anyagtól függ, átmérő, menet geometriája, mechanikai tulajdonságú, és a közös tervezés.
A nagy szilárdságú csavarok felülmúlhatják az alacsonyabb minőségű csavarokat, míg bármelyik kötés szilárdságát korlátozhatja az illeszkedő anyag vagy a menetkapcsolat.
Használható-e csavar anya nélkül?
Igen. Egyes csavarokat úgy tervezték, hogy közvetlenül rögzítsenek egy menetes furatot. Az, hogy ez az elrendezés megfelelő-e, a rögzítőelem specifikációjától függ, szál kapcsolódás, terhelés, és a pályázati követelmények.
Használható-e csavar anyával?
Igen. Néhány csavar, beleértve bizonyos gépcsavarokat, hézaglyukakon keresztül felszerelhető és anyákkal rögzíthető. A termék megnevezése nem mindig határozza meg a rögzítés elrendezését.
Mi a különbség a csavar és a gépcsavar között?
A csavart általában egy anyával rögzített csuklóhoz társítják, míg a gépcsavar általában olyan gépi menetekkel rendelkezik, amelyek úgy vannak kialakítva, hogy egy menetes furathoz vagy anyához kapcsoljanak.
Mindkettőnek hasonló fejstílusa és cérnaformája lehet, ezért fontos az alkalmazandó termékszabvány.
Mi a különbség a csavar és a csap között?
A csavar általában fejjel és menetes szárral rendelkezik, míg a csap általában egy fej nélküli rögzítőelem, amelynek egyik vagy mindkét végén menetek vannak, vagy hosszának nagy részén.
A csapokat gyakran használják ismételt összeszerelésnél, igazítás, vagy a karimás csatlakozások fontosak.
