giriiş
Yatırım kadrosunda, seramik kabuk geçici bir kalıptan çok daha fazlasıdır.
Balmumu gidermeyi destekleyen yapısal temeldir, ateşleme, metal dökme, ve son olarak nihai dökümün boyutsal bütünlüğü.
Ateşleme sırasında kabuk çatlarsa, erimiş metal kalıba girmeden önce tüm döküm sırası tehlikeye girebilir.
Bu nedenle, Kabuk ateşleme çatlakları hassas döküm prosesindeki en ciddi ve maliyetli kusurlardan biridir.
Seramik kabuğun pişirilmesi sırasında çatlama tek nedenli bir sorun değildir.
Genellikle aynı anda etki eden birden fazla stresin sonucudur.: termal gradyanlar, faz dönüşüm gerilmeleri, artık stres salınımı, ve kabuğun malzeme sistemindeki veya süreç kontrolündeki zayıflık.
Bir kabuk oda sıcaklığında ses gibi görünebilir, ancak ısıtma programı eğer ısıtıldığında hızla arızalanır, malzeme bileşimi, veya kuruma geçmişi yeterince kontrol edilmiyor.
Bu kusuru anlamak soruna üç açıdan bakmayı gerektirir: çatlaklar neye benziyor, neden oluşuyorlar, ve tüm süreç zinciri boyunca bunların nasıl önlenebileceği.

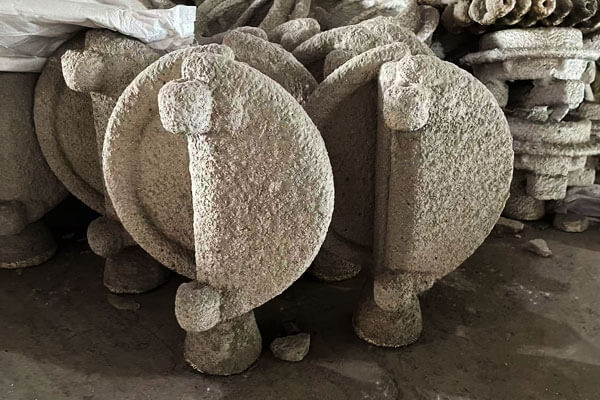

1. Seramik Kabuk Nedir??
Seramik kabuk, balmumu deseni etrafında inşa edilen çok katmanlı, refrakter bir yapıdır. hassas döküm.
Tipik olarak balmumu düzeneğinin seramik bulamacına tekrar tekrar daldırılmasıyla oluşturulur., refrakter tanelerle sıvamak, ve istenilen kalınlık ve dayanıklılık elde edilene kadar her katmanın kurutulması.
Dewaxing'den sonra, kalan nemi ve organik maddeleri çıkarmak için kabuk ateşlenir, bağlı seramik ağını güçlendirmek, ve kalıbı dökmeye hazırlayın.
Kabuk zor bir gereksinim kombinasyonunu karşılamalıdır:
- Kullanım ve mum giderme işlemlerinden sağ çıkabilmek için yeterli oda sıcaklığı bütünlüğü,
- gazların kaçmasına izin verecek yeterli geçirgenlik,
- Ateşlemeye ve erimiş metale dayanacak yeterli termal stabilite,
- deformasyona ve çatlamaya direnecek yeterli güç,
- ve hassas bir döküm şeklinin yeniden üretilmesi için yeterli boyutsal doğruluk.
Çünkü bu gereksinimler birbirine sıkı sıkıya bağlıdır, Mermi sisteminin bir kısmındaki zayıflık, atış sırasında hızla çatlama sorununa dönüşebilir.

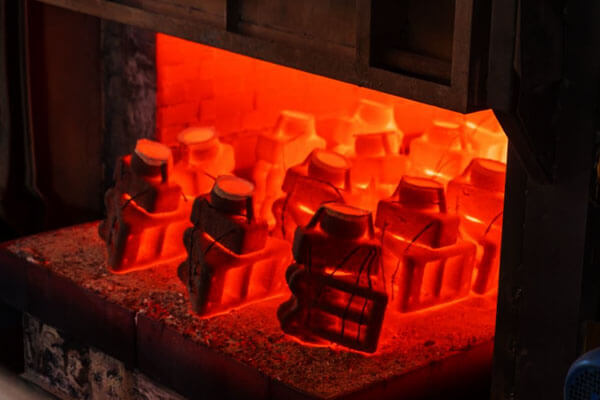

2. Mermi Ateşleme Çatlaklarının Makro ve Mikro Morfolojik Özellikleri
Seramik kabuk ateşleme çatlakları oldukça düzenli ve ayırt edilebilir morfolojik özellikler sergiler,
dağılıma göre üç tipik makroskopik kategoriye ayrılabilir, derinlik, ve tehlike seviyesi, mikroyapısal gözlem altında ortaya çıkarılan benzersiz mikroskobik genişleme kuralları ile.
Üç Tipik Makroskopik Çatlak Türü
Kalınlıktaki Çatlaklar
En tehlikeli ateşleme kusuru olarak, kalınlıktaki çatlaklar, dış kabuk yüzeyinden iç boşluk yüzeyine tamamen nüfuz eder ve çatlak genişliği, 0.5 mm.
Bu çatlaklar çoğunlukla büyük yüzeylerde görülür., seramik kabuğun ince duvarlı düz alanları ve pişirmenin ısınma aşamasında gözle görülür şekilde ortaya çıkar.
Bir kez oluşturulduktan sonra, kabuk kalıbının yapısal bütünlüğünü ve basınç direncini tamamen yok ederler, döküm kabuğunun onarım olanağı olmaksızın tamamen hurdaya çıkarılmasına yol açar.
Bu kusur, seri yatırım döküm üretiminde büyük kabuk atıklarının ana nedenidir..
Yüzeydeki Mikro Çatlaklar
Yüzeydeki mikro çatlaklar sığdır, yalnızca kabuğun dış yüzey katmanıyla sınırlı olan kılcal kusurlar, toplam kabuk kalınlığının üçte birinden daha az nüfuz derinliği olan.
Bu ince çatlaklar oda sıcaklığında neredeyse görünmezdir ve sıklıkla rutin dökme öncesi incelemeden kaçarlar..
Dökme sırasında yüksek sıcaklıktaki erimiş metalin yoğun termal şoku altında, hareketsiz mikro çatlaklar hızla genişler ve içeriye doğru yayılır,
karşılık gelen döküm yüzeyinde sürekli yükseltilmiş şerit kusurları oluşturma, hassas dökümlerin yüzey kalitesini ve boyutsal bütünlüğünü ciddi şekilde tehlikeye sokar.
Arayüzey Delaminasyon Çatlakları
Ara yüzey delaminasyon çatlakları, bitişik kabuk kaplama katmanları arasındaki bağlanma arayüzleri boyunca yayılır, seramik kabuğun yüzey katmanı ile yedek katmanları arasında yerel ayrılma ve soyulmanın tetiklenmesi.
Kabuk köşelerinde yoğunlaşmıştır, kenarlar, ve yapısal geçiş bölgeleri, bu çatlaklar kabuğun genel yapısal sağlamlığını ve katmanlar arası bağlanma gücünü zayıflatır.
Erimiş metalin dökülmesi sırasında, arayüzey ayrımı lokalize kabuk dökülmesine yol açar, döküm yüzeylerinde tipik kum içerme kusurlarına neden olur ve kalıp boşluğunun hava sızdırmazlığını ve şekillendirme stabilitesini tehlikeye atar.
Ateşleme Çatlaklarının Mikroskobik Genişleme Mekanizması
Mikroyapısal analiz, ateşleme çatlaklarının seçici bir yayılma yolunu takip ettiğini doğrulamaktadır.
Refrakter agrega parçacıklarını doğrudan kırmak yerine, Çoğu çatlak, refrakter parçacıklar ile koloidal bağlayıcı jel fazı arasındaki arayüzey sınırı boyunca uzanır..
Bu temel özellik, kabuk ateşleme çatlağının esas olarak bağlayıcı sistem ile refrakter malzemeler arasındaki termofiziksel uyumsuzluktan kaynaklandığını doğrular..
Yüksek sıcaklıkta ateşleme sırasında, kolloidal silika bağlayıcının hacim değişimi, refrakter agregaların termal genleşme davranışıyla senkronize olamıyor,
doğal ara katman bağlanma gücünü aşan konsantre arayüzey gerilimi oluşturmak, sonuçta yapısal kırılmayı ve çatlak başlangıcını tetikler.
1100°C'nin üzerindeki sıcaklıklarda oluşan çatlaklar için, müllit fazların anormal çökelmesi ve düşük viskoziteli cam fazların lokalize zenginleşmesi, çatlak uçlarında sürekli olarak gözlemlenir.
Bu yüksek sıcaklıktaki faz değişiklikleri, arayüzey bağlanma dayanıklılığını daha da zayıflatır ve çatlak yayılmasını hızlandırır, termal faz dönüşümünün yüksek sıcaklıkta kabuk çatlaması için kritik bir itici faktör olduğunu kanıtlıyor.
3. Seramik Kabuk Pişme Çatlaklarının Çekirdek Oluşum Mekanizmaları
Seramik kabuk ateşlemesi, sürekli sıcaklık artışını içeren dinamik bir termomekanik işlemdir., suyun buharlaşması, organik ayrışma, ve faz dönüşümü.
Ateşleme çatlakları, üst üste gelen iç gerilimin, belirli bir sıcaklık aşamasında kabuğun anlık yüksek sıcaklık dayanımını aştığı zaman meydana gelir..
Kapsamlı stres sistemi üç baskın mekanizmadan oluşur: termal stres uyumsuzluğu, faz dönüşümü stres mutasyonu, ve konsantre artık stres salınımı, safsızlık ayrışmasından kaynaklanan gaz genleşme stresi ile desteklenir.
Termal Stres Uyuşmazlığı (Birincil Teşvik)
Seramik kabuklar, 1,2~2,0 W/düşük ısı iletkenliğine sahip, gözenekli, metalik olmayan kompozit malzemelerdir.(m·K), fırının ısıtılması sırasında önemli termal histerezis ile sonuçlanır.
Aşırı yüksek ısıtma hızları, kabuğun dış yüzeyi ile iç çekirdek arasında keskin bir sıcaklık farkı yaratır: dış katman yüksek sıcaklıklarda hızla genişler,
iç düşük sıcaklık bölgesi serbest genleşmesini kısıtlarken, muazzam kısıtlı termal stres yaratıyor.
Isıtma hızı 5°C/dk'yı aştığında, Yedek kabuk katmanlarının iç ve dış sıcaklık farkı daha kalın 10 mm 200°C'nin üzerine çıkabilir.
600°C ile 800°C arasındaki orta sıcaklık aralığında, seramik kabuk nispeten düşük mekanik mukavemeti korur, termal stres kaynaklı çatlak başlangıcına karşı son derece savunmasız hale getirir.
Karmaşık iç boşluklara sahip karmaşık kabuklar için, sıcak fırın hava akışı fırın boşluğunun içinde düzgün bir şekilde dolaşamıyor, iç-dış sıcaklık farkını daha da genişletiyor.
Bu neden ince duvarlı olduğunu açıklıyor, karmaşık yapılı hassas döküm kabukları ateşleme çatlamasına en duyarlı olanıdır.
Faz Dönüşümü Stres Mutasyonu (Yüksek Sıcaklık Baskın Faktörü)
Endüstriyel ana akım kolloidal silika-kuvars tozu kabuk sistemi, 573°C'de şiddetli kristal faz geçişine maruz kalır, burada α-kuvars, ani bir hacim genişlemesiyle hızla β-kuvars'a dönüşür. 0.82%.
Bu kritik sıcaklığa yakın kontrolsüz hızlı ısıtma, kuvars parçacıklarının anlık hacim mutasyonunu tetikler, büyük iç gerilime ve kabuk yapısı boyunca mikro çatlakların yoğun şekilde filizlenmesine neden olur.
Yüksek stabiliteye sahip kaynaşık alümina bazlı kabuklar için bile, kolloidal silikadan dönüştürülen amorf SiO₂ jeli 800°C'nin üzerinde kristalleşmeye başlar, Önemli hacim değişimiyle yavaş yavaş kristobalit oluşuyor.
Bu kristalleşme süreci sırasında oluşan faz dönüşüm gerilimi, kabuğun içindeki doğal mikro çatlakları daha da genişletir.
Ek olarak, Hammaddelerdeki artık karbonat ve sülfat safsızlıkları yüksek sıcaklıklarda ayrışır ve gaz üretir.
Kabuk gözeneklerinden kaçamayan sıkışmış gaz, ekstra genleşme gerilimi yaratır, çatlak yayılma eğiliminin şiddetlenmesi.
Artık Gerilim Konsantre Salınım (Gizli Çatlak Nedeni)
Kabuk yapımı ve mum giderme işlemleri sırasında önemli artık gerilim birikir, oda sıcaklığında kabuğun jel ağıyla bağlı, yarı kararlı bir durumda kalmak.
Çok katmanlı kabuk kaplama sırasında, Sıralı kaplama katmanlarının asenkron kuruma büzülmesi, kalıcı arayüzey artık gerilimi yaratır.
Mum alma işleminde, mum desenlerinin hızlı termal genleşmesi ve erimesi, kabuğun içinde lokalize stres konsantrasyonunu daha da artırır.
Ateşleme sırasında kabuk 600°C'nin üzerine ısıtıldığında, koloidal bağlayıcı jel fazı yumuşar, ve kabuğun katı yapısal kısıtlaması keskin bir şekilde azalır.
Uzun süredir biriken artık stres aniden ortaya çıkıyor, Orijinal iç gerilim dengesinin kırılması ve gizli mikro çatlakların gözle görülür makroskobik ateşleme çatlaklarına hızla genişlemesinin tetiklenmesi.
Bu mekanizma, endüstriyel üretimdeki gecikmeli ve gizli kabuk çatlaması kusurlarının çoğunu açıklamaktadır..
4. Tam Proses Sistematik Kontrol ve Önleme Teknolojisi
Mermi ateşleme çatlaklarının çok faktörlü bağlantı mekanizması göz önüne alındığında, Tek işlemli ayarlama, kusurları temel olarak ortadan kaldıramaz.
Malzeme formülü optimizasyonunu kapsayan kapsamlı bir önleme sistemi, hassas bölümlü ateşleme termal düzenlemesi, ve kabuk kalitesini stabilize etmek ve çatlama kusurlarını bastırmak için proses öncesi işbirlikçi kontrol gereklidir.
Malzeme Sistemi Optimizasyonu: Temel Çatlak Bastırma
Kabuk malzemelerinin yüksek sıcaklıktaki termostabilitesini ve tokluğunu optimize etmek, gerilim uyumsuzluğunun temel nedenini ortadan kaldırır:
Birinci, Erimiş alümina veya müllit tozu ekleyerek geleneksel kuvars tozu refrakter sistemini değiştirin.
Bu yüksek sıcaklığa dayanıklı malzemeler, kuvars faz dönüşümünün şiddetli hacim mutasyonunu tamponlar, 573°C faz geçiş noktasında hacim değişim oranının azaltılması 0.3% ve faz dönüşüm stresini büyük ölçüde azaltır.
Saniye, SiO₂ parçacık boyutu dağılımını 10~20 nm dahilinde kontrol ederek koloidal silika bağlayıcı performansını optimize edin.
Bu, ultra ince silika parçacıklarının yüksek sıcaklıklarda hızlı kristalleşmesini önler ve bağlayıcı sistemin genel termal stabilitesini artırır..
Üstelik, Dahili bir fiber sertleştirme ağı oluşturmak için yedek katman kaplamalarına az miktarda kısa kesilmiş alüminyum silikat fiber ekleyin.
Fiber köprüleme etkisi çatlak uçlarını etkili bir şekilde sabitler ve çatlak ilerlemesini engeller,
seramik kabuğun yüksek sıcaklıkta bükülme mukavemetini daha fazla arttırmak 30% ve stres hasarına karşı yapısal direnci önemli ölçüde arttırır.

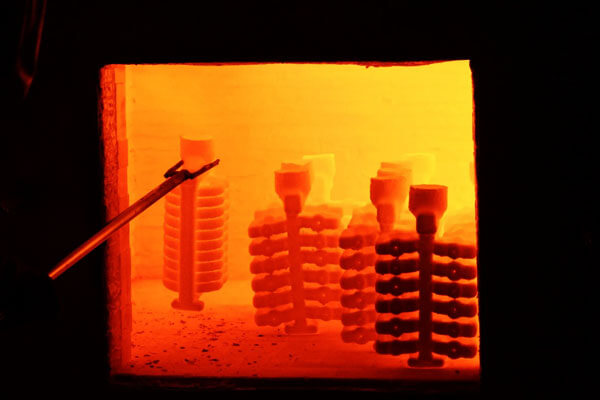

Parçalı Hassas Sıcaklık Kontrolü: Kararlı Stres Tahliyesi
Aşamalı bir kademeli ısıtma eğrisi, pişirme işlemi boyunca kademeli ve dengeli gerilim salınımı sağlamak için geleneksel ham hızlı pişirmenin yerini alır:
- Oda Sıcaklığı 300°C'ye kadar: Kabuğun içindeki serbest kalan nemi tamamen gidermek için 1°C/dakikalık düşük bir ısıtma hızı benimseyin, anlık buhar buharlaşmasını ve patlayıcı stres hasarını önleme.
- 300°C ila 600°C: Artık mum ve organik kalıntıların tamamen oksidatif ayrışmasını sağlamak için ısıtma hızını 1,5°C/dakikanın altında sınırlayın, Artık yabancı maddelerin şiddetli yanmasından kaynaklanan lokal stres konsantrasyonunun önlenmesi.
- 573°C Faz Geçiş Platformu: Yavaşlamayı etkinleştirmek için kuvars faz geçişi kritik noktasında 60~90 dakika boyunca sabit bir sıcaklık tutma aşamasını koruyun., kararlı faz dönüşümü ve ani hacim genişlemesinden kaynaklanan yapısal hasarı ortadan kaldırır.
- 600°C ila 1050°C: Isıtma hızını orta derecede 2°C/dak'ya yükseltin, ardından son sıcaklıkta 2~4 saat sabit sıcaklıkta pişirme.
Bu, bağlayıcı sistemin yeterli düzeyde sinterlenmesini sağlar ve tekdüze formlar oluşturur, kabuk için kararlı yüksek sıcaklık yapısal mukavemeti.
Bu sırada, Toplam fırın sıcaklığı sapmasını ±15°C dahilinde kontrol etmek için pişirme fırınının sıcak hava sirkülasyon sistemini optimize edin, Yerel sıcaklık farklılıklarından kaynaklanan düzensiz termal stresin ortadan kaldırılması.
Süreç Öncesi İşbirliğine Dayalı Optimizasyon: Artık Gerilim Birikiminin Azaltılması
Kabuk yapımı ve mum giderme işlemlerinin koordineli kontrolü, kalan gerilim birikimini önceden en aza indirir:
Kabuk kaplama işleminde, Her kaplama katmanı için kuruma süresini ve ortam sıcaklığını ve nemini kesinlikle standartlaştırın, çok katmanlı yapıların eşzamanlı kuruma büzülmesinin sağlanması ve aşırı arayüzey büzülme farklılıklarından kaçınılması.
Mum alma işleminde, Balmumu desenlerinin anında şiddetli genleşmesini önlemek için düşük basınç gradyanlı basınç artış modunu benimseyin, darbe hasarını ve kabuğa artık gerilim girişini azaltmak.
Büyük ve karmaşık kabuklar için, düşük kaynama noktalı uçucu maddeleri boşaltmak ve sığ kalan gerilimi önceden serbest bırakmak için mum alma işleminden sonra düşük sıcaklıkta bir ön kurutma işlemi ekleyin, Yüksek sıcaklıkta ateşleme sırasında yoğun gerilim salınımının neden olduğu ani çatlamayı etkili bir şekilde önler.
5. Çözüm
Seramik kabuk ateşleme çatlaması, termal gerilimden kaynaklanan tipik bir kompozit yapısal kusurdur, faz dönüşüm gerilimi, ve artık gerilim bağlantısı.
Başlaması ve yayılması, kabuk malzeme sistemlerinin termofiziksel uyumu ile belirlenir., termal sistemleri ateşlemenin rasyonelliği, ve ön işlem işlemlerinin oluşturduğu artık gerilim durumu.
Makroskobik çatlak morfolojilerinin ve mikroskobik genişleme mekanizmalarının sınıflandırılmış tanımlanması, hedeflenen kusur teşhisini mümkün kılar.
Malzeme sertleştirme modifikasyonu yoluyla, bölümlü hassas sıcaklık kontrollü ateşleme, ve kabuk yapımı ve mum giderme prosedürlerinin tam süreçli işbirliğine dayalı ön kontrolü, dökümhaneler kabuk ateşleme çatlamasını etkili bir şekilde önleyebilir,
Kabuk yapısal bütünlüğünü ve yüksek sıcaklık stabilitesini geliştirin, Döküm yüzeyi kusurlarını ve hurda oranlarını azaltın, ve yüksek hassasiyete ulaşın, yüksek verimli, ve düşük maliyetli standart hassas döküm üretimi.
