स्टेनलेस स्टील निवेश कास्टिंग में सिकुड़न सरंध्रता का समाधान

सिकुड़न सरंध्रता (आंतरिक "सिकुड़" गुहाएँ, केंद्ररेखा सरंध्रता और सूक्ष्मसंकोचन) परिशुद्धता में सबसे लगातार और परिणामी दोषों में से एक है (पिघला हुआ मोम) स्टेनलेस स्टील्स की निवेश कास्टिंग.

दबाव सहने वाले घटकों में दोष विशेष रूप से अस्वीकार्य है (वाल्व, पंप बॉडीज, कंप्रेसर भाग) जहां रिसाव या थकावट विफलताएं हो सकती हैं.

यह आलेख व्यावहारिक का संश्लेषण करता है, स्टेनलेस-स्टील सटीक कास्टिंग में सिकुड़न सरंध्रता को खत्म करने या कम करने के लिए इंजीनियरिंग-ग्रेड अनुभव और समस्या-समाधान रणनीति.

1. मूल कारण - जो स्टेनलेस-स्टील निवेश कास्टिंग को छिद्रपूर्ण बनाता है?

संकुचन स्टेनलेस स्टील में सरंध्रता निवेश कास्टिंग यह एक एकल-विफलता मोड नहीं है, बल्कि कई परस्पर क्रियाशील धातुकर्म और प्रक्रिया कारकों का परिणाम है.

आंतरिक चालक (मिश्र धातु और जमने का व्यवहार)

बड़ा कुल जमना संकुचन

• कई स्टेनलेस ग्रेड जमने पर महत्वपूर्ण रूप से सिकुड़ते हैं. सामान्य ऑस्टेनिटिक्स के लिए विशिष्ट वॉल्यूमेट्रिक संकोचन है मोटे तौर पर 4-6%, कई लौह या अलौह मिश्र धातुओं से अधिक.
  इससे मात्रा हानि की भरपाई के लिए तरल धातु फ़ीड की उच्च मांग पैदा होती है.

मटमैला क्षेत्र & त्वचा का जमना

• स्टेनलेस ऑस्टेनिटिक्स अक्सर एक संकीर्ण लिक्विडस-टू-सॉलिडस अंतराल प्रदर्शित करते हैं या तेजी से ठोस सतह "त्वचा" बनाते हैं।.
  एक ठोस खोल साँचे के इंटरफ़ेस पर जल्दी बन सकता है और केंद्र में इंटरडेंड्राइटिक तरल को फँसा सकता है, भोजन को रोकना और इंटरडेंड्राइटिक सिकुड़न पैदा करना.

डेंड्रिटिक जमना और सूक्ष्म पृथक्करण

• जमने के दौरान विलेय तत्व अंतःद्रुद्रीय द्रव में अलग हो जाते हैं.
  वह अवशिष्ट द्रव अंततः जम जाता है और अंतःसंबंधित अंतःडेन्ड्रिटिक नेटवर्क बनाता है; जब भोजन अपर्याप्त हो, ये क्षेत्र शाखित सिकुड़न गुहाओं का निर्माण करते हैं.

अपेक्षाकृत कम पिघली हुई तरलता

• पिघला हुआ स्टेनलेस आमतौर पर एल्यूमीनियम या तांबे मिश्र धातुओं की तुलना में कम स्वतंत्र रूप से बहता है (~1500 डिग्री सेल्सियस पर स्टेनलेस के लिए विशिष्ट सर्पिल तरलता लंबाई के क्रम पर हैं 300-350 मिमी).
  खराब प्रवाहशीलता पतले मार्गों को भरने और दूरस्थ गर्म स्थानों को खिलाने की क्षमता को सीमित कर देती है.

मिश्रधातु व्यापार-बंद

• उच्च मिश्र धातु सामग्री (एमओ, में) जो संक्षारण या ताकत में सुधार करता है, तरलता को भी कम कर सकता है और कुछ रचनाओं के लिए प्रभावी ठंड व्यवहार को व्यापक बना सकता है.
  कुछ अवक्षेपण-कठोरीकरण या द्वैध रसायन विज्ञान में व्यापक हिमीकरण सीमाएँ होती हैं और भोजन संबंधी समस्याओं की अधिक संवेदनशीलता होती है.

बाह्य ड्राइवर (डिज़ाइन, ढालना और प्रक्रिया)

डिज़ाइन-प्रेरित हॉट स्पॉट

• मोटे खंड, अचानक अनुभाग परिवर्तन, बंद गुहाएँ और अलग-थलग द्रव्यमान अंततः जम जाते हैं और गर्म स्थान बन जाते हैं.
  यदि इन क्षेत्रों को उचित रूप से भोजन नहीं दिया जाता है, बड़ी केंद्ररेखा या अंतःवृक्षीय सिकुड़न विकसित होती है.
• व्यावहारिक नियम: अचानक मोटाई अनुपात (उदा।, 10 → 25 थोड़ी दूरी पर मिमी) हॉट-स्पॉट जोखिम पर ध्यान केंद्रित करें.

अपर्याप्त भोजन और गेटिंग

• राइजर/इंगेट्स जो कम आकार के हैं, ग़लत ढंग से रखा गया, या तापीय रूप से भूखे रहने पर स्थानीय सिकुड़न की भरपाई के लिए तरल धातु की आपूर्ति नहीं की जा सकती.
  दिशात्मक ठोसकरण पथों का अभाव (यानी, धातु को रिसर की ओर सबसे दूर बिंदु से जमना चाहिए) एक बारंबार मूल कारण है.

मोल्ड शैल और मुख्य मुद्दे

• ठंडा खोल / ख़राब पहले से गरम करना: अपर्याप्त शेल प्रीहीट तेजी से गर्मी निष्कर्षण का कारण बनता है और फीडिंग विंडो को छोटा कर देता है.
• ज़्यादा गरम शेल या असंगत शेल गुण: असमान जमने का कारण बन सकता है.
• कोर क्षति या खराब कोर वेंटिंग: कोर जो विफल हो जाते हैं, फ्रैक्चर या उचित तरीके से निकास न होने से भोजन अवरुद्ध हो सकता है या फंसे हुए गैस पथ बन सकते हैं.

ख़राब फीडर/राइज़र थर्मल डिज़ाइन

• कोई राइजर नहीं, बहुत छोटा राइजर (मापांक बहुत कम है), या एक्ज़ोथिर्मिक/इन्सुलेटिंग उपायों की कमी का मतलब है कि फीडर गर्म स्थान से पहले या उसके साथ जम जाता है (यानी, भोजन विफल हो जाता है).

डालने का अभ्यास

• अपर्याप्त अतिताप या कम डालना तापमान → समय से पहले जमना और अधूरा भोजन.
• अत्यधिक अशांति या छींटे → ऑक्साइड का प्रवेश (bifilms), जो धातुकर्म निरंतरता को बाधित करते हैं और बारीक इंटरडेंड्रिटिक फीडिंग चैनलों को अवरुद्ध करते हैं.

पिघलने की गुणवत्ता: गैस और समावेशन

• घुली हुई गैसें (Has, ओ₂) गोलाकार गैस छिद्र उत्पन्न करते हैं; जब इन्हें जमने की सिकुड़न के साथ जोड़ा जाता है तो ये भोजन की विफलता को बढ़ा देते हैं.
• गैर-धातु समावेशन और बिफिल्म स्थानीय रुकावटें पैदा करते हैं और सिकुड़न नेटवर्क के लिए न्यूक्लियेशन साइट के रूप में कार्य करते हैं. समावेशन से भरी धातु इंटरडेंड्रिटिक नेटवर्क में प्रभावी ढंग से फ़ीड नहीं कर सकती है.

संदूषण को संभालना और संभालना

• एंबेडेड पार्टिकुलेट (मोम अवशेष, शंख की धूल, स्टील स्वार्फ़) या कार्बन-स्टील उपकरणों का अनुचित उपयोग जमने के दौरान स्थानीयकृत संक्षारण स्थलों या सरंध्रता को जन्म दे सकता है और फीडिंग चैनलों में हस्तक्षेप कर सकता है.

यौगिक विफलता मोड - कैसे कारण परस्पर क्रिया करते हैं

सरंध्रता का परिणाम प्रायः होता है एकाधिक कमजोरियाँ एक साथ काम कर रही हैं: उदा।, एक घना गर्म स्थान + कम आकार का राइजर + कम डालना तापमान + फंसा हुआ हाइड्रोजन. यदि अन्य नियंत्रण मजबूत हों तो किसी एक कारण की भरपाई की जा सकती है; अनेक सीमांत स्थितियाँ भोजन क्षमता को प्रभावित करती हैं और सरंध्रता उत्पन्न करती हैं.

2. दोष का सही निदान करना

प्रक्रिया या डिज़ाइन बदलने से पहले, पुष्टि करें कि आप क्या देख रहे हैं.

सरल निदान:

• तस्वीर & सेक्शनिंग: संदिग्ध क्षेत्र के माध्यम से कास्टिंग को काटने पर अक्सर एक बड़ी गुहा दिखाई देती है (सिकुड़ना) या सूक्ष्मगुहाओं का एक नेटवर्क (सूक्ष्म सरंध्रता).
• रेडियोग्राफ़ / सीटी: रेडियोग्राफ़ से गुहा के आकार और स्थान का पता चलता है; जटिल आंतरिक ज्यामिति के लिए CT उत्कृष्ट है.
• धातुविज्ञान: माइक्रोस्कोपी गैस सरंध्रता से इंटरडेंड्राइटिक सिकुड़न को अलग कर सकती है (गोलाकार गैस छिद्र बनाम. शाखित अंतःवृक्षीय गुहाएँ).
• रासायनिक & प्रक्रिया समीक्षा: हाइड्रोजन सामग्री की जाँच करें, सफाई पिघलाओ, अति ताप डालना, शैल गुण और गेटिंग डिज़ाइन.

व्याख्या नियम: यदि गुहिकाएँ अंतिम-ठोस पथों के साथ संरेखित होती हैं और वृक्ष के समान दीवारें दिखाती हैं → भोजन की कमी. यदि छिद्र गोलाकार और समान रूप से वितरित हैं → गैस सरंध्रता.

3. डिज़ाइन उपाय (पहली और सबसे अधिक लागत प्रभावी लाइन)

अधिकांश सिकुड़न समस्याओं को अग्निशमन प्रक्रिया की तुलना में डिज़ाइन में बेहतर ढंग से हल किया जाता है.

दिशात्मक ठोसकरण को बढ़ावा देना

• चारा डालें (फीडर/राइजर) ताकि ठोसकरण सबसे दूर बिंदु से फीडर की ओर बढ़े.
  खोये-मोम में, बाहरी हॉट-टॉप्स लगाने पर विचार करें, महत्वपूर्ण क्षेत्रों पर इंसुलेटेड फीडर या एक्ज़ोथिर्मिक स्लीव्स.
• गुहा को सरल बनाएं: पृथक हॉट स्पॉट को कम करें (जेबें जो सबसे अंत में जमती हैं) ज्यामिति बदलने से, थर्मल थम्बल्स या आंतरिक मार्ग जोड़ना जो फीडर के रूप में कार्य करते हैं.

अचानक अनुभाग परिवर्तन और स्थानीय हॉट स्पॉट से बचें

• दीवार की मोटाई एक समान बनाएं जहां संभव हो; अचानक मोटे हिस्से गर्म स्थान होते हैं और उन्हें खिलाने की आवश्यकता होती है.
• फ़िललेट्स जोड़ें, शंकु संक्रमण और त्रिज्या भरने के दौरान बाधित ताप प्रवाह को कम करने और धातु प्रवाह में सुधार करने के लिए तेज कोनों के बजाय.

आंतरिक गुहाओं के लिए बलियुक्त आहार प्रदान करें

• शून्य-हस्तक्षेप बाहरी फीडर डिज़ाइन करें या पतला, हटाने योग्य एक्सटेंशन जहां आंतरिक फीडिंग असंभव है.
  आंतरिक कोर के लिए, सिरेमिक कोर फीडर का उपयोग करें (अछूता) या छोटे फीडर प्लग डालने के लिए डिज़ाइन एथोड.
• कोर चैपल & उतार: सुनिश्चित करें कि सिरेमिक कोर समर्थित हैं लेकिन अत्यधिक बाधित नहीं हैं; चैपल को डिज़ाइन किया जाना चाहिए ताकि वे सिकुड़न पर निरंतर प्रतिबंध न लगाएं.

4. फीडिंग सिस्टम डिज़ाइन - कास्टिंग को जो चाहिए वह फ़ीड करें

दूध पिलाना सिकुड़न की रोकथाम का मूल है.

• मापांक (ख्वोरिनोव) नियम: आकार राइजर तो उनके मापांक एम_राइजर ≈ 1.2-1.5 × एम_कास्टिंग (सबसे बड़ा हॉट स्पॉट). यह सुनिश्चित करता है कि रिसर कास्टिंग फीचर को फीड करने के बाद जम जाए.
• रिसर प्रकार & प्लेसमेंट: ऊर्ध्वाधर हॉट स्पॉट के लिए टॉप राइजर का उपयोग करें; वितरित हॉट स्पॉट के लिए साइड राइजर. महत्वपूर्ण मात्रा को सीधे फीड करने के लिए राइजर लगाएं.
• एक्ज़ोथिर्मिक और इंसुलेटेड राइजर: एक्ज़ोथिर्मिक राइज़र तरल जीवन को बढ़ाते हैं 30-50%; इंसुलेटेड स्लीव्स गर्मी के नुकसान को कम करते हैं - दोनों बड़े राइजर के बिना फीडिंग विंडो को बढ़ाते हैं.
• एकाधिक संतुलित इंगेट्स: बेलनाकार या सममित भागों के लिए, प्रवाह को वितरित करने और लंबे समय तक जमने वाले पथों को कम करने के लिए परिधिगत दूरी वाले 3-4 इंगेट्स का उपयोग करें.
• धावक डिजाइन: सुव्यवस्थित गोलाकार धावक प्रवाह प्रतिरोध को कम करते हैं; अचानक मोड़ने और अचानक क्रॉस-सेक्शन कम करने से बचें. छोटी कास्टिंग के लिए रनर का व्यास ≥ रखें 8 मिमी एक व्यावहारिक न्यूनतम के रूप में.

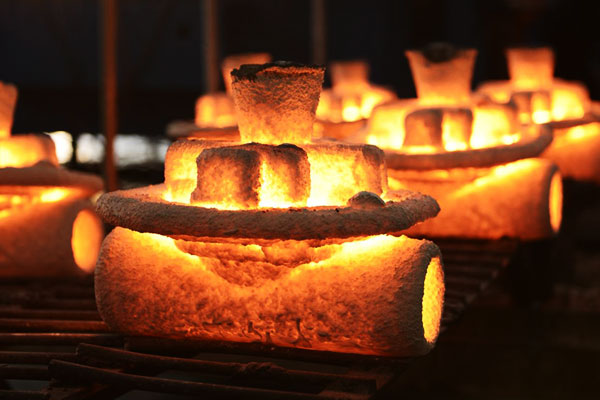

5. फाउंड्री प्रक्रिया नियंत्रण - जमने के समय को नियंत्रित करें

प्रक्रिया मापदंडों में छोटे बदलावों का बड़ा प्रभाव होता है.

• शैल पहले से गरम करें: ऑस्टेनिटिक स्टेनलेस के लिए (उदा।, 316/316एल) गोले को पहले से गरम कर लें 800-1000 डिग्री सेल्सियस; मार्टेंसिटिक/पीएच ग्रेड के उपयोग के लिए 600-800 डिग्री सेल्सियस.
  उचित प्रीहीट शेल के ठंडा होने को धीमा कर देता है और फीडिंग का समय बढ़ा देता है. ज़्यादा गरम करने से बचें (>1100 ° C).
• डालने का तापमान & अत्यधिक गरम: लक्ष्य ~100-150 डिग्री सेल्सियस मिश्र धातु और अनुभाग के आधार पर लिक्विडस से ऊपर. उदाहरण: 316एल पर डाला ~1520-1560 डिग्री सेल्सियस (महत्वपूर्ण भागों के लिए ±5°C नियंत्रण).
  उच्च तापमान से तरलता बढ़ती है (भरने और खिलाने में मदद करता है) लेकिन सिकुड़न बढ़ जाती है—संतुलन आवश्यक है.
• नियंत्रित शीतलन: भारी वर्गों के लिए, खोल को इन्सुलेट करना (बॉक्सिंग कूलिंग) डालने के बाद 2-4 घंटे तक थर्मल ग्रेडिएंट को कम करता है और फीडिंग में सहायता करता है. तीव्र शमन से बचना चाहिए.
• गेटिंग और भरण नियंत्रण: नियमित, लैमिनर फिल कोल्ड लैप्स को कम करता है और महत्वपूर्ण प्रवाह पथों में समय से पहले जमने को कम करता है.

6. पिघलने की गुणवत्ता और धातु विज्ञान - न्यूक्लियेशन साइटों को हटा दें

पिघले हुए स्टेनलेस स्टील में गैसें और गैर-धात्विक समावेशन सिकुड़न सरंध्रता के लिए नाभिक के रूप में कार्य करते हैं, इसलिए पिघले हुए इस्पात की गुणवत्ता का सख्त नियंत्रण आवश्यक है:

• शोधन प्रक्रिया अनुकूलन: आर्गन-ऑक्सीजन डीकार्बराइजेशन का उपयोग करें (एओडी) या वैक्यूम ऑक्सीजन डीकार्बराइजेशन (वीओडी) पिघले हुए इस्पात को परिष्कृत करने के लिए, कार्बन कम करना, गंधक, और गैस सामग्री (एच₂ ≤ 0.0015%, O₂ ≤ 0.002%).
  छोटे बैच के उत्पादन के लिए, एक करछुल शोधन भट्टी का उपयोग करें (एलआरएफ) सिंथेटिक स्लैग के साथ (CaO-Al₂O₃-SiO₂) गैर-धात्विक समावेशन को हटाने के लिए.
• डीगैसिंग और डीस्लैगिंग: आर्गन ब्लोइंग करें (प्रवाह दर 0.5-1.0 एल/मिनट प्रति टन स्टील) घुले हुए हाइड्रोजन को हटाने के लिए डालने से पहले 5-10 मिनट के लिए.
  स्लैग को फंसने से रोकने के लिए करछुल की सतह से स्लैग को अच्छी तरह हटा दें, जो सिकुड़न सरंध्रता और समावेशन दोनों का कारण बनता है.
• मिश्र धातु परिवर्धन को नियंत्रित करें: मिश्रधातु तत्वों को अत्यधिक जोड़ने से बचें (उदा।, एमओ, में) जो तरलता को कम करता है. उच्च शुद्धता वाली मिश्रधातु सामग्री का उपयोग करें (पवित्रता ≥ 99.9%) अशुद्धता परिचय को कम करने के लिए.

7. उन्नत निवारण & पोस्ट-कास्ट विकल्प

जब निवारक उपाय सिकुड़न को पूरी तरह से समाप्त नहीं कर सकते हैं या जब शून्य सरंध्रता की आवश्यकता होती है:

• हॉट आइसोस्टैटिक प्रेसिंग (कूल्हा): स्टेनलेस कास्टिंग के लिए विशिष्ट HIP चक्र है 1100-1200 डिग्री सेल्सियस पर 100-150 एमपीए के लिए 2-4 घंटे.
  HIP आंतरिक रिक्तियों को नष्ट कर देता है, घनत्व प्राप्त करता है ≥ 99.9%, और विश्वसनीय रूप से थकान और दबाव प्रदर्शन को बहाल करता है. एचआईपी एयरोस्पेस और दबाव-महत्वपूर्ण भागों के लिए सबसे उपयुक्त समाधान है.
• दबाव/केन्द्रापसारक कास्टिंग: दबाव जमना (ठंडा करने के दौरान दबाव डालना) या केन्द्रापसारक वेरिएंट कुछ आकृतियों के लिए सरंध्रता को कम कर सकते हैं, हालाँकि टूलींग और प्रक्रिया में बदलाव की आवश्यकता है.
• स्थानीयकृत मरम्मत: ER316L फिलर के साथ GTAW सावधानीपूर्वक खुदाई और पोस्ट-वेल्ड ताप उपचार के बाद निकट-सतह संकोचन की मरम्मत कर सकता है; दबाव क्षेत्रों में आंतरिक दोषों के लिए उपयुक्त नहीं है.
• संयोजन दृष्टिकोण: आवर्ती आंतरिक संकोचन वाले भागों के लिए रीकास्ट प्लस एचआईपी कभी-कभी एकमात्र स्वीकार्य पथ होता है.

8. गुणवत्ता नियंत्रण, परीक्षण & स्वीकार

वस्तुनिष्ठ मानदंड निर्धारित करें और अनुपालन सत्यापित करें.

• एनडीटी: आंतरिक रिक्तियों के लिए रेडियोग्राफी, जटिल ज्यामिति के लिए सीटी, बड़े दोषों के लिए यू.टी. स्वीकृति को परिभाषित करें (उदा।, कोई शून्य नहीं > एक्स मिमी, वॉल्यूमेट्रिक सरंध्रता < Y%).
• मेटलोग्राफिक विश्लेषण: छिद्र आकृति विज्ञान की पुष्टि करें (इंटरडेंड्राइटिक बनाम गैस) समस्या निवारण करते समय.
• यांत्रिक परीक्षण: लचीला, उपज, बढ़ाव, और दबाव वाले भागों के लिए दबाव/रिसाव परीक्षण; एचआईपी को अक्सर टेम्पर्ड या पुन: समाधान उपचार सत्यापन की आवश्यकता होती है.
• प्रक्रिया लॉगिंग & छठे वेतन आयोग: रिकॉर्ड शैल पहले से गरम करें, पिघलना & तापमान के लिए, क्षयकारी समय, राइजर का आकार और स्थान; दोष की घटनाओं के लिए चर को सांख्यिकीय रूप से सहसंबंधित करें.

9. केस स्टडी (उदाहराणदर्शक): 316L वाल्व निकायों में वाल्व-सीट संकोचन को समाप्त करना

संकट: 316एल वाल्व निकाय (दाब मूल्यांकन 10 एमपीए) वाल्व सीट पर सिकुड़न गुहाएँ प्रदर्शित हुईं (22 मिमी दीवार), के कारण 15% रिसाव.
कार्रवाई

• विभाजित करें 22 मिमी गर्म द्रव्यमान को दो ~ 10 मिमी खंडों में ए के साथ 3 मिमी पसली और एक क्रमिक संक्रमण.
• मापांक के साथ एक एक्ज़ोथिर्मिक टॉप राइजर जोड़ा गया 2.0 सेमी और हॉट स्पॉट को फीड करने के लिए दो इंगेट्स को दोबारा स्थापित किया.
• बढ़ी हुई शेल प्रीहीट से 750 → 900 ° C और डालना शुरू करें 1540 ±5°C.
• वीओडी शोधन को अपनाया गया + आर्गन डीगैसिंग (8 मिन) H₂ ≤ को कम करने के लिए 0.001%.
  परिणाम: सिकुड़न की घटना कम हो गई 2%, रिसाव समाप्त हो गया, यांत्रिक शक्ति ~8-10% बढ़ गई - उत्पादन उपज और ग्राहक स्वीकृति लक्ष्य तक पहुंच गई.

10. सिकुड़न सरंध्रता रोकथाम के लिए मुख्य सिद्धांत और सर्वोत्तम अभ्यास

यह खंड इंजीनियरिंग नियमों को संक्षिप्त करता है, सिद्ध रणनीति और परिचालन मानक जो मिलकर स्टेनलेस-स्टील निवेश कास्टिंग में सिकुड़न सरंध्रता को रोकते हैं.

मूल सिद्धांत (प्रत्येक क्रिया के पीछे "क्यों")

1. खिलाने के लिए डिज़ाइन, अच्छा दिखने के लिए नहीं. ज्यामिति का प्राथमिक उद्देश्य अंतिम-से-ठोस क्षेत्रों में दिशात्मक ठोसकरण और निर्बाध तरल-धातु प्रवाह को सक्षम करना है.
   यदि डिज़ाइन दुर्गम हॉट स्पॉट बनाता है, अकेले प्रक्रिया नियंत्रण विश्वसनीय रूप से सिकुड़न को नहीं रोकेगा.
2. सिकुड़न की मांग के साथ पोषण क्षमता का मिलान करें. मापांक का प्रयोग करें (ख्वोरिनोव) रिसर्स को आकार देने की विधि ताकि फीडर उस गर्म स्थान पर जीवित रहें जहां वे भोजन करते हैं (विशिष्ट नियम: एम_राइजर ≈ 1.2-1.5 × एम_कास्टिंग).
3. थर्मल टाइमलाइन को नियंत्रित करें. जमने का समय (खोल पहले से गरम कर लें, तापमान के लिए, इन्सुलेशन/शीतलन) फीडिंग विंडो को परिभाषित करता है.
   जहां आवश्यक हो वहां फीडिंग को लंबा करने के लिए उन मापदंडों को जानबूझकर प्रबंधित करें.
4. पिघल में सरंध्रता न्यूक्लिएशन साइटों को हटा दें. कम हाइड्रोजन और कम समावेशन गणना इस संभावना को काफी हद तक कम कर देती है कि फंसा हुआ इंटरडेंड्राइटिक तरल रिक्त स्थान बनाएगा.
5. उपाय, अनुकरण और पुनरावृति. सामने ठोसकरण सिमुलेशन और वस्तुनिष्ठ एनडीटी का उपयोग करें & परीक्षण के बाद धातुकर्म एक मजबूत नुस्खा पर तेजी से जुटने के लिए.
6. जब आवश्यक हो तो बढ़ाएँ. जब ज्यामिति या सुरक्षा आवश्यकताओं के लिए लगभग-शून्य सरंध्रता की आवश्यकता होती है (दबाव वाले हिस्से, एयरोस्पेस), उन्नत उपचार के अर्थशास्त्र को स्वीकार करें (HIP या दबाव जमना) बार-बार होने वाले स्क्रैप को स्वीकार करने के बजाय.

11. निष्कर्ष

में सिकुड़न सरंध्रता स्टेनलेस स्टील निवेश कास्टिंग मिश्र धातु जमने की विशेषताओं से प्रेरित एक जटिल दोष है, ढलाई संरचना, और प्रक्रिया पैरामीटर.

इसका समाधान करने के लिए व्यवस्थित तरीके की आवश्यकता होती है, बहुआयामी दृष्टिकोण-संरचनात्मक अनुकूलन को एकीकृत करना, फीडिंग सिस्टम डिज़ाइन, प्रक्रिया नियंत्रण, और पिघले हुए इस्पात की गुणवत्ता में सुधार.

दिशात्मक ठोसकरण के सिद्धांतों का पालन करके, हॉट स्पॉट को कम करना, और सिकुड़न की मांग के अनुरूप भोजन क्षमता का मिलान, निर्माता सिकुड़न सरंध्रता को काफी हद तक कम कर सकते हैं और कास्टिंग गुणवत्ता में सुधार कर सकते हैं.

अंत में, सफल सिकुड़न सरंध्रता समाधान केवल एक तकनीकी चुनौती नहीं है, बल्कि संपूर्ण कास्टिंग जीवनचक्र में कठोर गुणवत्ता नियंत्रण और निरंतर सुधार के प्रति प्रतिबद्धता है।.
