Pouzdro ventilátoru z litého hliníku | Zakázkový výrobce krytu ventilátoru

Pro průmyslová dmychadla, odstředivé ventilátory, HVAC zařízení, ventilační systémy, vzduchotechnické stroje, a specializované zařízení pro pohyb kapalin,

pouzdro často obsahuje složité prvky, jako je voluta, vstupní přechod, vypouštěcí vývod, montážní nástavce, ložisková sedadla, inspekční přístavy, žebra, a integrovaná připojovací rozhraní.

Ekonomická výroba těchto prvků při zachování rozměrové konzistence může být s konvenčními výrobními metodami náročná.

Skříně dmychadel z hliníkového odlitku poskytují efektivní řešení, když výrobci potřebují kombinaci lehké konstrukce, odolnost proti korozi, Tepelný výkon, strukturální tuhost, a komplexní geometrie tvaru blízké sítě.

Hliníkový odlitek umožňuje, aby pouzdro bylo vytvořeno podle jeho funkčních požadavků, spíše než sestavení z mnoha samostatně vyrobených desek.

1. Co je kryt ventilátoru z litého hliníku?

A pouzdro ventilátoru z hliníkové slitiny je kryt dmychadla vyrobený nalitím roztavené hliníkové slitiny do připravené formy a jejím ponecháním ztuhnout do požadované geometrie pouzdra.

Po obsazení, součást normálně prochází procesy, jako je fettling, tepelné zpracování, CNC obrábění, testování těsnosti, rozměrová inspekce, a povrchovou úpravu před tím, než se stane hotovou skříní ventilátoru.

Primární funkcí skříně je obklopit a vést oběžné kolo a současně zajistit řízený průchod pro pohybující se médium.

V odstředivém dmychadle, například, vzduch vstupuje blízko středu oběžného kola, je urychlován radiálně směrem ven rotujícími lopatkami, a poté vstupuje do spirálního nebo výtlačného průchodu pouzdra.

Geometrie pouzdra má přímý vliv na vývoj tlaku, rozdělení toku, turbulence, a energetickou účinnost.

Pouzdro tedy funguje jako a konstrukční prvek a aerodynamický průtokový kanál.

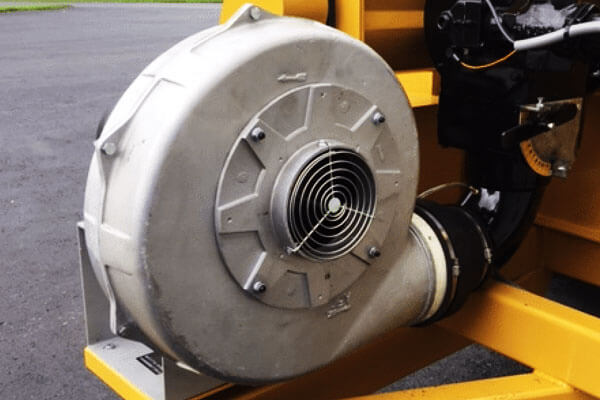

Typická konstrukce tělesa ventilátoru z litého hliníku

2. Proč je hliník ideální pro kryty ventilátorů

Lehká konstrukce

Hliník má hustotu 2.7 g/cm³, přibližně třetinový oproti oceli (7.85 g/cm³).

Toto snížení hmotnosti je významné v aplikacích, kde je skříň ventilátoru součástí mobilního nebo závěsného systému.

Pouzdro z litého hliníku může být 60-70% lehčí než ekvivalentní ocelové pouzdro.

To znamená snadnější manipulaci, snížené náklady na instalaci, nižší náklady na dopravu, a snížené požadavky na strukturální podporu.

Svoboda designu a komplexní geometrie

Hliník je jedním z nejvíce odlévatelných kovů. Složité vnitřní průtokové kanály, zakřivené svitkové tvary, Tenké stěny, a integrované montážní prvky lze odlévat přímo, eliminuje potřebu výroby, svařování, a montáž.

Tato konstrukční svoboda umožňuje konstruktérům optimalizovat aerodynamický výkon krytu a zároveň snížit počet součástí a montážních operací.

Odolnost proti korozi

Hliník přirozeně tvoří stáj, samoopravný oxid hlinitý (Al₂o₃) film, který chrání před atmosférickou korozí, vlhkost, a mnoho chemikálií.

Na rozdíl od oceli, hliník nekoroduje a ve většině prostředí nevyžaduje lakování nebo galvanizaci pro ochranu proti korozi.

Pro zvláště agresivní prostředí, odolnost proti korozi lze dále zvýšit eloxováním nebo práškovým lakováním.

Vysoká tepelná vodivost

Hliník má tepelnou vodivost přibližně 200-210 W/(m·K), výrazně vyšší než ocel (45-60 W/(m·K)).

Tato vlastnost je kritická pro skříně ventilátoru, protože umožňuje efektivní odvod tepla z motoru ventilátoru a proudu stlačeného vzduchu..

Snížením provozních teplot, hliníková pouzdra mohou prodloužit životnost ložisek, Těsnění, a další komponenty.

Recyklovatelnost a udržitelnost

Hliník je 100% recyklovatelné bez ztráty vlastností. Energie potřebná k recyklaci hliníku je jen asi 5% množství potřebného k výrobě primárního hliníku. Díky tomu je hliník ekologicky udržitelnou volbou pro skříně ventilátorů.

3. Typy krytů ventilátorů z litého hliníku

Skříně ventilátorů z litého hliníku lze klasifikovat několika způsoby, včetně konfigurace ventilátoru, geometrie pouzdra, struktura odlévání, a požadavky na aplikaci.

Kryty odstředivých ventilátorů

Skříně odstředivých ventilátorů patří mezi nejběžnější aplikace pro litý hliník.

Jejich charakteristická geometrie typicky zahrnuje kruhovou nebo spirálovitě tvarovanou průtokovou komoru obklopující oběžné kolo.

Jak se oběžné kolo otáčí, vzduch vstupuje axiálně a je vypouštěn radiálně. Pouzdro shromažďuje tento proud a převádí část rychlosti na statický tlak, přičemž směruje vzduch směrem k výstupu.

Dobře navržená odstředivá skříň musí udržovat vhodnou vůli kolem oběžného kola a poskytovat hladkou vnitřní průtokovou cestu.

Místní diskontinuity, náhlé změny průřezu, nebo nadměrné nerovnosti povrchu mohou zvýšit turbulence a tlakové ztráty.

Skříně spirálních ventilátorů

Spirálová skříň využívá rozšiřující se spirálový průchod kolem oběžného kola. Plocha průřezu se obecně progresivně zvětšuje kolem spirály, aby se přizpůsobila rostoucímu množství shromážděného vzduchu.

Tato geometrie je zvláště vhodná pro odlévání, protože zakřivený trojrozměrný tvar může být vyroben jako integrovaná součást spíše než vyroben z více ohýbaných a svařovaných částí.

Volutní geometrie je vysoce specifická pro aplikaci. Požadovaný profil závisí na průměru oběžného kola, konfigurace čepele, rychlost otáčení, průtok, tlakový poměr, a provozní bod.

Dopředu zakřivené a dopředu zakřivené kryty ventilátorů

Různé konfigurace oběžného kola mohou vyžadovat různé geometrie skříně.

Oběžná kola zakřivená dozadu jsou běžně spojeny s účinným provozem a relativně stabilními tlakovými charakteristikami, zatímco dopředu zakřivená oběžná kola může zajistit vysoký průtok vzduchu v kompaktních baleních.

Skříň musí být navržena tak, aby doplňovala zvolené oběžné kolo, a nikoli jako nezávislou součást.

Kompaktní integrované kryty ventilátorů

Pro kompaktní zařízení, skříň ventilátoru může integrovat několik funkcí do jednoho odlitku.

Montážní patky, rozhraní motoru, kabel nebo senzor, zpevňující žebra, a potrubní spoje mohou být zabudovány přímo do odlitku.

Tento přístup může snížit složitost montáže a vytvořit kompaktnější celkový produkt.

Zakázkové průmyslové kryty ventilátorů

Průmyslové aplikace často vyžadují pouzdra navržená podle specifických provozních podmínek spíše než standardizovaných rozměrů.

Vlastní pouzdro může obsahovat neobvyklé montážní vzory, specializované orientace výboje, nadrozměrné kontrolní otvory, zesílené úseky, nebo rozhraní pro snímače a ovládací zařízení.

4. Hliníkové slitiny pro odlévání skříně ventilátoru

Pro lité skříně ventilátorů, Slitiny Al-Si jsou obzvláště atraktivní, protože křemík zlepšuje tekutost a výkon odlévání a zároveň pomáhá výrobcům reprodukovat zakřivené průchody, žebra, šéfové, a relativně tenké stěny.

5. Procesy odlévání hliníkových krytů ventilátorů

Velký vliv na rozměrovou přesnost má proces odlévání, Kvalita povrchu, strukturální integrita, geometrická svoboda, Náklady na nástroje, a ekonomika výroby skříně dmychadla z hliníkového odlitku.

Lití písku

Lití písku je jednou z nejuniverzálnějších metod výroby hliníkových skříní ventilátorů, zvláště když je pouzdro relativně velké, geometricky složité, nebo se vyrábí v malých až středních množstvích.

Kolem vzoru představujícího vnější geometrii pouzdra je vytvořena písková forma.

V případě potřeby mohou být zavedena jádra pro vytvoření vnitřních dutin, vzduchové průchody, montážní prohlubně, a další znaky, které nemohou být vytvořeny přímo dutinou formy.

Roztavený hliník se pak nalije do formy, nechat ztuhnout, a po vychladnutí se odstraní.

Hlavní výhodou lití do písku je flexibilita designu. Náklady na nástroje jsou relativně nízké, úpravy vzorů jsou poměrně jednoduché, a proces využívá širokou škálu hliníkových slitin a velikostí pouzder.

Díky tomu je zvláště vhodný pro přizpůsobená pouzdra průmyslových ventilátorů, Prototypy, náhradní díly, a produkty s relativně nízkou roční poptávkou.

Hlavní kompromis spočívá v tom, že odlévání obecně vyžaduje více následného zpracování než součásti trvalé formy nebo tlakově lité součásti.

Zrnitý povrch formy také vytváří srovnatelně drsnou povrchovou úpravu po odlití, zatímco rozměrová variace je ovlivněna přesností vzoru, příprava formy, srážení, a chování při tuhnutí.

Mezi typické aplikace patří:

• Velké průmyslové skříně dmychadel
• Maloobjemová a přizpůsobená pouzdra
• Prototypové a vývojové komponenty
• Pouzdra se složitými vnitřními průchody
• Zařízení pro velká zatížení vyžadující flexibilní konstrukci odlitků

Trvalé lití formy

Trvalé lití do forem, také známé jako gravitační lití, používá opakovaně použitelnou kovovou formu, běžně vyráběné z oceli nebo litiny.

Roztavený hliník vstupuje do dutiny primárně gravitací, a forma se otevře po ztuhnutí, aby se odstranil odlitek.

V porovnání s litím do písku, tuhá kovová forma poskytuje lepší kontrolu vnější geometrie a obecně produkuje a hladší povrch a konzistentnější rozměry.

Opakovaně použitelné nástroje také umožňují kratší doby cyklu a lepší opakovatelnost pro středně objemovou výrobu.

Trvalé lití do formy je zvláště účinné, když má skříň ventilátoru relativně stabilní konstrukci a její geometrii lze uvolnit z kovové formy bez nadměrných podříznutí nebo složitých požadavků na jádro.

Jeho hlavním omezením jsou vyšší počáteční investice do nástrojů a snížená flexibilita pro velké konstrukční změny.

V důsledku toho, je obecně atraktivnější, když je objem výroby dostatečný k rozložení nákladů na nástroje mezi větší počet dílů.

Mezi typické aplikace patří:

• Středoobjemové skříně ventilátorů
• Opakovaná OEM výroba
• Kryty vyžadující zlepšenou kvalitu povrchu
• Středně složitá hliníková pouzdra
• Komponenty vyžadující lepší rozměrovou konzistenci než lití do písku

Zemřít

Lití pod vysokým tlakem (HPDC) tlačí roztavený hliník do přesné ocelové matrice vysokou rychlostí a tlakem.

Rychlé plnění a tuhnutí umožňují výrobu komplexu, tenkostěnné součásti s vysokou opakovatelností a vynikající kvalitou povrchu.

Pro kompaktní skříně ventilátorů, tlakové lití může integrovat několik funkcí – včetně montážní nástavce, žebra, příruby, šroubové nástavce, a funkce připojení- do jediné složky.

To snižuje počet sekundárních operací a může výrazně zlepšit efektivitu výroby při vysokých objemech.

Tlakové lití je zvláště vhodné pro slitiny jako např ADC12 a další hliníkové slitiny odlévané pod tlakem které poskytují dobrou tekutost a výkon při plnění forem.

Však, proces vyžaduje značné investice do nástrojů. Problémem může být také pórovitost plynu, protože při vysokorychlostním plnění může být zachycen vzduch.

To je zvláště důležité, když kryt vyžaduje tlakovou těsnost nebo rozsáhlé obrábění.

Návrh procesu, vakuová pomoc, přepadové systémy, optimalizace hradlování, a proto mohou být nezbytné vhodné přídavky na obrábění.

Mezi typické aplikace patří:

• Velkoobjemové skříně ventilátorů
• Kompaktní a lehké kryty
• Tenkostěnné provedení
• HVAC a chladicí zařízení elektroniky
• Automobilové a průmyslové vzduchotechnické komponenty

Nízkotlaké lití

Nízkotlaké lití (LPDC) vyplňuje kovovou formu aplikací řízeného tlaku na roztavený hliník spíše než spoléhání se výhradně na gravitaci.

Relativně jemný a kontrolovaný vzor plnění může zlepšit stabilitu toku kovu a snížit turbulence ve srovnání s konvenčním vysokotlakým plněním.

Tento proces je zvláště atraktivní, když pouzdro vyžaduje kombinaci komplexní geometrie, strukturální integrita, rozměrová konzistence, a sníženou pórovitostí.

Nízkotlaké lití může být také výhodné pro součásti vyžadující tlakovou těsnost, protože kontrolované podmínky plnění a tuhnutí mohou pomoci snížit určité vnitřní vady, pokud je proces správně navržen..

Ve srovnání s HPDC, však, LPDC má obecně nižší výrobní rychlost a vyžaduje specializované vybavení a nástroje.

Z hlediska ekonomiky výroby a výkonu lití tedy zaujímá mezilehlou pozici mezi konvenčním gravitačním litím a vysokotlakým litím..

Mezi typické aplikace patří:

• Vysoce integrální skříně ventilátorů
• Komponenty vzduchotechniky citlivé na tlak
• Automobilové a dopravní komponenty
• Komplexní konstrukční pouzdra
• Střední- k velkoobjemové výrobě

Investiční obsazení

Investiční obsazení, nebo lití do ztraceného vosku, používá spotřební voskové vzory a keramické skořepiny k reprodukci vysoce složitých geometrií.

Po odstranění vosku, roztavený hliník se zavádí do keramické formy.

Hlavní výhodou je schopnost reprodukce složitá geometrie, jemné detaily, tenké řezy, a složité přechody s relativně malým omezením dělicí čáry.

To může být cenné pro specializovaná pouzdra dmychadel, kde by konvenční konstrukce formy vyžadovala četná jádra nebo samostatné součásti.

Investiční lití může také snížit množství materiálu, který musí být odstraněn během následného obrábění, protože odlitek se může více přiblížit konečné geometrii.

Jeho nevýhody jsou především ekonomické. Výroba vzorů, příprava keramické skořápky, vyhoření, a operace lití jsou pracnější a obecně dražší než konvenční lití do písku nebo lití pod tlakem.

Je proto nejvhodnější, když geometrická složitost nebo rozměrové požadavky odůvodňují dodatečné náklady.

Mezi typické aplikace patří:

• Malá až středně přesná pouzdra ventilátorů
• Vysoce komplexní geometrie proudění
• Specializované průmyslové zařízení
• Prototypové a maloobjemové komponenty
• Pouzdra vyžadující výrobu v téměř čistém tvaru

6. Od lití až po hotovou skříň ventilátoru

Výroba pouzdra dmychadla z vysoce kvalitního hliníkového odlitku není jen záležitostí nalévání roztaveného hliníku do formy.

Konečný komponent je výsledkem řízeného výrobního řetězce, který integruje inženýrský design, výběr procesu odlévání, nástroje, tavení a lití, tepelné zpracování, obrábění, dokončení, a inspekce.

Design a inženýrství

Výrobní proces začíná revizí 3D CAD modelu skříně ventilátoru, technické výkresy, provozní podmínky, a funkční požadavky.

Inženýři vyhodnocují vnitřní průtokový kanál krytu, Tloušťka stěny, montážní konstrukce, rozhraní přírub, zpevňující žebra, šéfové, a další kritické funkce.

Návrh je pak optimalizován pro Design pro výrobu (DFM).

Vhodné úhly ponoru, jednotné části stěny, filé, přídavky na obrábění, a přechody mezi tlustými a tenkými oblastmi pomáhají redukovat vady odlitku a zjednodušují následné obrábění.

Pro složitá pouzdra, simulaci lití lze použít k vyhodnocení plnění roztaveným kovem, tuhnutí, srážení, teplotní gradienty, a potenciální poréznost před výrobou nástrojů.

Simulační software, jako je ProCAST nebo ekvivalentní systémy, může inženýrům pomoci optimalizovat vtokový a krmný systém a předem identifikovat vysoce rizikové oblasti..

Výroba nástrojů a vzorů

Jakmile je návrh odlitku dokončen, nástroje jsou vyráběny podle zvoleného procesu odlévání.

Pro lití písku, vzory a jádrové krabice jsou vyráběny pro definování vnější a vnitřní geometrie.

Jádra mohou být vyžadována pro uzavřené průtokové kanály nebo dutiny, které nemohou být vytvořeny přímo formou.

Pro trvalé formy a tlakové lití, jsou vyráběny přesné kovové raznice, obecně z vhodných nástrojových ocelí.

Forma zahrnuje geometrii dutiny, dělicí plochy, Gating System, vlastnosti vyhazovače, a další prvky potřebné pro opakovatelnou výrobu.

Pro Investiční obsazení, nástroje pro vstřikování vosku jsou vyráběny pro vytváření jednorázových voskových vzorů s požadovanou geometrií.

Přesnost nástroje je důležitá, protože rozměrové chyby zavedené v této fázi lze přenést přímo do každého následujícího odlitku.

Příprava forem a výroba odlitků

Vlastní proces odlévání se liší podle zvolené technologie, ale cíl zůstává stejný: úplně vyplňte formu a minimalizujte turbulence, zachycování plynu, tvorba oxidů, srážení, a jiné vady odlitku.

Při lití do písku, forma se sestaví s požadovanými jádry a vtokovým systémem před zavedením roztaveného hliníku. V trvalém lití do formy, opakovaně použitelná forma se před litím vyčistí a předehřeje.

Pro vysokotlaké tlakové lití, kov je rychle vstřikován do formy pod řízeným tlakem, zatímco nízkotlaké lití využívá řízený tlak plynu k zavedení hliníku do formy.

Během výroby, důležité parametry, jako je teplota kovu, teplota formy, chování při plnění, tlak, doba cyklu, a podmínky chlazení musí zůstat v rámci stanoveného procesního okna.

Důsledná kontrola procesu je nezbytná pro udržení kvality odlitků z jedné výrobní šarže do druhé.

Čištění nanášení a odlévání

Po ztuhnutí, skříň ventilátoru se vyjme z formy a podstoupí vyklízení a čištění.

Brány, běžci, stoupačky, a přebytečný kov se odstraní pilou, řezání, broušení, nebo jiné vhodné metody. V případě potřeby jsou také odstraněny záblesky a materiál dělicí čáry.

Povrch odlitku lze poté vyčistit otryskáním, omílání, nebo jiné metody mechanického čištění.

Vnitřní průchody vyžadují zvláštní pozornost, protože zbytkový písek, materiál jádra, kysličník, nebo uvolněné částice mohou zasahovat do sestavy ventilátoru nebo kontaminovat provozní proud vzduchu.

V této fázi, odlitek je vizuálně zkontrolován na zjevné vady, jako jsou praskliny, Misruns, Studené zavřené, nadměrná pórovitost, Inkluze, a povrchové nerovnosti.

Tepelné zpracování

Tepelné zpracování závisí na zvolené hliníkové slitině a požadovaných mechanických vlastnostech.

Pro tepelně zpracovatelné slitiny jako např A356 a A357, řízený cyklus tepelného zpracování může podstatně zlepšit pevnost, tvrdost, Únava, a rozměrová stabilita.

Typická úprava typu T6 sestává z úpravy roztokem, rychlé ochlazení, a umělé stárnutí. Během léčby roztokem, legující prvky jsou převedeny do tuhého roztoku.

Kalení zachovává požadovanou přesycenou strukturu, zatímco umělé stárnutí podporuje řízené srážení, které zvyšuje mechanickou pevnost.

CNC obrábění

Po obsazení a, V případě potřeby, tepelné zpracování, kritické povrchy jsou opracovány na konečné rozměry.

K přesné výrobě se běžně používá CNC frézování montážní plochy, povrchy přírub, a referenční roviny. Vrtáním se vytvoří přesné montážní a upevňovací otvory, zatímco klepání vytváří závitová rozhraní.

Vrtání lze použít pro vrtání související s ložisky a další válcové prvky vyžadující řízený průměr a vyrovnání. Vystružování lze použít tam, kde jsou vyžadovány užší tolerance otvoru.

Strategie obrábění by měla vycházet ze stanovené základní struktury pouzdra.

Tím je zajištěno, že kritické prvky zachovávají správný polohový vztah, spíše než aby jednoduše dosahovaly svých individuálních rozměrových tolerancí.

Pro složité skříně ventilátorů, víceosé CNC obrábění může snížit počet nastavení a zlepšit polohovou přesnost propojených prvků.

Povrchová úprava a konečná úprava

Po opracování, kryt může být opatřen ochrannou nebo dekorativní povrchovou úpravou v závislosti na provozním prostředí.

Mezi běžné možnosti patří práškový povlak, malování, Eloxování, a chemický konverzní nátěr.

Před nátěrem, povrch musí být řádně očištěn a připraven, aby byla zajištěna dostatečná přilnavost a konzistentní pokrytí.

Tam, kde se jedná o těsnicí nebo přesné montážní povrchy, může být vyžadováno maskování, aby se zabránilo nahromadění povlaku ve změně kritických rozměrů.

Závěrečná kontrola a uvolnění

V závěrečné fázi se ověřuje, zda dokončená skříň ventilátoru odpovídá technické specifikaci.

Inspekce může zahrnovat:

• Měření rozměrů pomocí CMM nebo přesných měřidel
• Kontrola průměru otvoru a polohy
• Kontrola rovinnosti a kolmosti
• Měření drsnosti povrchu
• Vizuální vyšetření
• Ověření materiálu a tepelného zpracování
• V případě potřeby kontrola vad odlitku
• Testování tloušťky povlaku a přilnavosti

Pro kritické komponenty, Rentgenové nebo jiné nedestruktivní testovací metody mohou být začleněny pro hodnocení vnitřní integrity odlitku.

Hotové pouzdro se uvolní až po jeho kvalitě odlitku, mechanický stav, rozměrová přesnost, povrchová úprava, a funkční rozhraní byla ověřena.

7. CNC obrábění a přesné funkce

CNC obrábění je zásadní pro dosažení těsných tolerancí a přesných vlastností požadovaných pro výkon skříně ventilátoru.

Kritické obrobené vlastnosti

Vývrty ložisek vyžadují přesné průměry a kruhovitost, aby bylo zajištěno správné uložení a vyrovnání ložiska. Kolo ventilátoru musí běžet správně, aby se zabránilo vibracím a hluku. Obvykle, díry ložisek jsou obrobeny s tolerancí ±0,01-0,02 mm.

Montážní plochy jako jsou montážní plochy motoru, montážní plochy pro nohy, a čela přírub vyžadují rovinnost a rovnoběžnost, aby byla zajištěna správná montáž a vyrovnání. Typické požadavky na rovinnost jsou 0.05-0.1 mm.

Otvory pro kolíky slouží k přesnému umístění při montáži. Tyto otvory jsou typicky vystružovány s tolerancí ±0,01-0,02 mm.

Otvory se závitem jsou vyžadovány pro spojovací prvky. Závitování zajišťuje přesný tvar a polohu závitu.

Těsnící plochy jako jsou drážky pro O-kroužky a povrchy těsnění vyžadují hladký povrch (Ra < 1,6 um) pro zajištění těsnosti těsnění.

Sekvence obrábění

Typická sekvence obrábění skříně ventilátoru začíná hrubým obráběním, aby se odstranila většina materiálu.

Poté následuje dokončovací obrábění kritických prvků pro dosažení požadovaných tolerancí a jakosti povrchu. Konečně, pro dokončení pouzdra se provádějí operace závitování a řezání závitů.

8. Povrchová úprava a ochrana proti korozi

Povrchové úpravy Možnosti

As-cast povrchy jsou ponechány jako odlité ze slévárny. Jedná se o nejlevnější variantu a je vhodná pro skryté aplikace, průmyslová prostředí, a nekorozivní aplikace.

Výstřel čistí povrch a připravuje jej pro následnou úpravu. Tryskání ocelovým nebo keramickým médiem odstraňuje zbytky písku a oxidové okují, zlepšuje čistotu povrchu, a vytváří jednotný matný povrch.

Eloxování vytváří tvrdý, oxidová vrstva odolná proti korozi. Eloxování kyselinou sírovou (Typ II) vyrábí a 5-25 µm povlak s tvrdostí 250-400 Hv, nabízí dobrou odolnost proti korozi a estetický vzhled.
Tvrdé eloxování (Typ III) vyrábí a 25-75 µm povlak s tvrdostí 600-800 Hv, nabízí vynikající odolnost proti korozi, nosit odpor, a tvrdost.

Práškový povlak poskytuje tlustý, odolný, a dekorativní organický nátěr.
Po aplikaci elektrostatickým nástřikem následuje vytvrzení v peci, vyrábějící a 60-120 µm povlak s vynikající odolností proti korozi. Práškové lakování je vhodné pro venkovní použití, korozívní, a mycí aplikace.

Malování poskytuje relativně levný povlak. Po aplikaci nástřikem následuje sušení nebo vytvrzování, vyrábějící a 20-50 µm povlak. Malba je vhodná do interiéru, nízkonákladové aplikace.

Elektroforetický povlak poskytuje tenký, rovnoměrný organický povlak. Ponořením do lakovací lázně se stejnosměrným proudem vzniká a 10-25 µm povlak s vynikající odolností proti korozi a vysokým leskem.

9. Aplikace krytů ventilátorů z odlévaného hliníku na zakázku

Zakázková pouzdra dmychadel z litého hliníku jsou široce používána v zařízeních vyžadujících lehkou konstrukci, komplexní geometrie proudění vzduchu, strukturální tuhost, a odolnost proti korozi.

HVAC a ventilační systémy

Mezi typické aplikace patří odstředivé ventilátory, vzduchotechnické jednotky, komerční ventilační zařízení, průmyslové výfukové systémy, a specializované systémy pro pohyb vzduchu.

Průmyslová dmychadla a procesní zařízení

Zakázková pouzdra ventilátorů se používají v systémech sběru prachu, sušicí zařízení, pneumatické dopravní systémy, balicí stroje, a další průmyslová procesní zařízení vyžadující nepřetržité proudění vzduchu.

Automobilové a elektrické systémy vozidel

Mezi typické aplikace patří dmychadla HVAC, systémy chlazení baterií, chladicí jednotky elektromotorů, chlazení výkonové elektroniky, a pomocné vzduchotechnické zařízení.

Energetická a energetická zařízení

Skříně ventilátorů z litého hliníku se používají v chladicích systémech generátorů, zařízení pro skladování energie, systémy palivových článků, elektrické skříně, a další aplikace tepelného managementu.

Elektronický a tepelný management

Mezi typické aplikace patří chlazení výkonové elektroniky, komunikační zařízení, průmyslové řídicí systémy, kryty zařízení, a kompaktní sestavy tepelného hospodářství.

Lékařské a laboratorní vybavení

Aplikace zahrnují ventilační zařízení, laboratorní vzduchové systémy, filtrační jednotky, vakuové zařízení, a další specializovaná zařízení vyžadující kompaktní a spolehlivé řízení proudění vzduchu.

Zemědělské a stavební stroje

Skříně dmychadel z litého hliníku lze použít ve vzduchových systémech motoru, ventilace kabiny, chlazení zařízení, systémy kontroly prachu, a pomocné zařízení pro proudění vzduchu pracující v náročných podmínkách prostředí.

Námořní a speciální vybavení

Mezi typické aplikace patří námořní ventilace, chlazení strojů, palubní vzduchotechnické systémy, a na zakázku konstruovaná dmychadla určená pro korozivní nebo prostorově omezená prostředí.

10. Litý hliník vs. Vyrobené ocelové kryty ventilátorů

11. Zakázkové lité hliníkové pouzdro ventilátoru od DEZE Foundry

Slévárna DEZE poskytuje řešení zakázkové výroby hliníkových krytů ventilátorů navržených podle specifických požadavků aplikace.

Spíše než omezování výroby na standardizované geometrie, výrobní přístup může kombinovat výběr procesu odlévání, Optimalizace DFM, Přesné obrábění, povrchová úprava, a kontrola kvality pro výrobu komponent specifických pro aplikaci.

12. Závěr

A pouzdro ventilátoru z hliníkové slitiny je více než jen ochranný kryt kolem ventilátoru nebo oběžného kola.

Jedná se o funkční inženýrskou součást, která ovlivňuje proudění vzduchu, strukturální stabilita, hmotnost, odvod tepla, vibrační chování, Těsnění, a celkovou spolehlivost zařízení.

Hliníkový odlitek je zvláště cenný, protože kombinuje relativně nízkou hustotu s dobrou odolností proti korozi, tepelná vodivost, a schopnost vytvářet složité trojrozměrné geometrie.

Výběrem vhodné slitiny a způsobu odlévání, výrobci mohou vytvářet kryty od lehkých komponent HVAC až po konstrukčně náročné průmyslové sestavy.

Pro vlastní aplikace, nejúčinnějším přístupem je vyhodnocení celého požadavku – od proudění vzduchu a provozní zátěže až po proces odlévání, tolerance obrábění, povrchová úprava, inspekce, a objem výroby.

Tím je zajištěno, že finální pouzdro není pouze slévatelné, ale také vhodné pro zamýšlené servisní prostředí.

Časté časté

Co je pouzdro ventilátoru z litého hliníku?

Skříň dmychadla z litého hliníku je skříň vyrobená litím nebo vstřikováním roztavené hliníkové slitiny do formy za účelem vytvoření krytu kolem dmychadla nebo oběžného kola..

Odlitek může integrovat průchody pro proudění vzduchu, montážní nástavce, žebra, příruby, a další funkční prvky do jediné součásti.

Jak lze hliníkové skříně ventilátorů chránit proti korozi?

V závislosti na prostředí služby, ochrana může zahrnovat práškové lakování, tekuté malování, konverzní nátěr, eloxování tam, kde je to vhodné, nebo jiné technické povrchové úpravy.

Správné čištění a předúprava jsou nezbytné pro dlouhodobou přilnavost nátěru a odolnost proti korozi.

Mohou být složité vnitřní průchody pro proudění vzduchu odlity přímo?

Ano. Odlévání může vytvářet složité vnitřní a vnější geometrie, které by bylo obtížné vyrobit z plechu.

V závislosti na konstrukci a procesu odlévání, jádra nebo specializované nástroje mohou být použity k vytvoření uzavřených průchodů a složitých dutin.

Jsou lité hliníkové skříně ventilátoru odolné proti korozi?

Hliník přirozeně tvoří ochrannou vrstvu oxidu, která poskytuje užitečnou odolnost proti atmosférické korozi.

Pro náročnější prostředí, další ochranu lze zajistit práškovým lakováním, Eloxování, malování, nebo chemické konverzní nátěry.
