1. giriiş
Yatırım dökümü - genellikle Kayıp - Kafa Süreci- Üreticilerin kompleks üretmesini sağlayan, Olağanüstü yüzey kaplaması ve boyutsal doğruluğa sahip NET (NET) Metal Bileşenleri.
Yüksek performansla eşleştirildiğinde alaşım çelikler, Bu teknik, aşırı yüklere dayanan parçalar sağlar, aşındırıcı ortamlar, ve yüksek sıcaklıklar.
Bu makalede, malzeme seçimi yoluyla temel ilkelerden alaşım çelik yatırım dökümleri araştırılmaktadır., işlem kontrolü, mikroyapı, uygulamalar, Tasarım Yönergeleri, ve en iyi uygulamaları sonuçlandırmak.

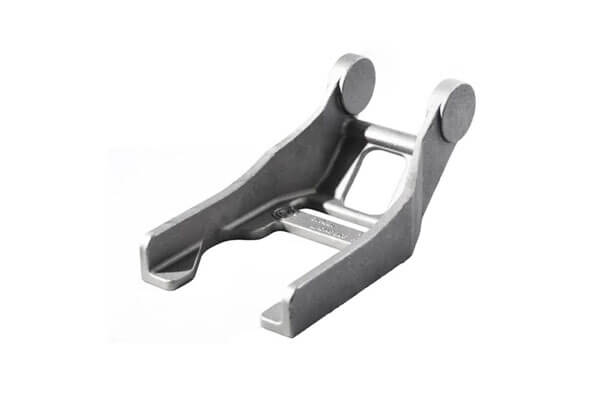

2. Alaşımlı Çelik Yatırım Dökümü
Hassas döküm—Yun olarak da bilinir Kayıp-Ağız Süreci- Tek kullanımlık bir balmumu desenini dayanıklı bir seramik kalıpla birleştirerek verimli bileşenler.
Uygulandığında alaşım çelikler, Maliyetli işleme veya çok parçalı imalatın rakip olan karmaşık geometrilerin ve üstün performansın kilidini açar.
Altında, Temel adımları yıkıyoruz, Kum döküm ve CNC işlenmesine karşı doğruluğunu karşılaştırma, ve belirleyici avantajları vurgulayın.
Sürece Genel Bakış
- Balmumu Desen Oluşturma
• Enjeksiyon kalıbı Son bölümün yüksek hassasiyetli balmumu kopyası-toleranslar ± 0.1 mm'ye ulaşabilir.
• Desen ağaçları, parti işleme için birden fazla parça gruplayabilir, Verimi Artırma. - Seramik kabuk binası
• Daldırma: Balmumu düzeneği ince tane seramik bulamaç girer (Viskozite ~ 15 CP).
• Sıva: Boşaldıktan sonra, Kabuk, refrakter kum tabakası alır (15–30 um).
• Tekrarlayan: 4-8 kez alternatif daldırma ve sıva, RA 1-3 µm ile 4-8 mm kalınlığında bir kabuk verir. - Dewaxing ve Shell Güçlendirme
• Otoklav veya buhar ısısı balmumu erir, İstenen geometriyle tam olarak eşleşen bir boşluk bırakarak.
• Kabuklar daha sonra kalıntı nemi artırmak ve kalıbı güçlendirmek için 200-300 ° C'de kurur. - Erimiş alaşım çeliği dökmek
• Alaşımlı çeliği eritin (örneğin, 4140) bir EAF veya indüksiyon fırında 1 450–1 550 °C.
• Dökmek önceden ısıtılmış (>200 °C) Termal şoku en aza indirmek ve tam doldurmayı sağlamak için kabuklar. - Kabuk kaldırma & Son bitirme
• Salya Seramiği nakavt ediyor, ardından patlama Ve bileme.
• Kritik işlenmiş yüzeyler, ± 0.25 mm toleranslarına çarpmak için 1-2 mm'lik ödenek alır.
Kum döküm ve işleme ile karşılaştırma
| Bakış açısı | Alaşımlı Çelik Yatırım Dökümü | Kum Döküm | Bar stokundan CNC işleme |
|---|---|---|---|
| Boyutsal tolerans | ± 0.25 mm | ± 1.0 mm | ±0,05 mm |
| Yüzey İşlemi (ra) | 1–3 µm | 10–25 um | 0.4–1.6 µm |
| Karmaşık Geometri | Son derece karmaşık, ince duvarlar | Ilıman, Taslak gerekli | Takım erişimi ile sınırlı |
| Malzeme verimi | > 90 % | 60–70 % | 30–50 % |
| İkincil işleme | 30–50 % kesinti | Genellikle geniş | Birincil süreç |
3. Yatırım dökümleri için tipik alaşım çelik notları
Doğru alaşımlı çelik sınıfını seçmek, bir yatırım dökümünün mekanik performansını belirler, korozyon direnci, ve ısı toleransı.
Aşağıda, ayırt edici özellikleri ve tipik uygulamaları ile kategoriye göre organize edilen yaygın olarak yer alan sınıfların bir dökümü bulunmaktadır..
| Seviye | Kategori | Anahtar Alaşım Elemanları | Çekme Dayanımı (MPa) | Sertlik (sıcak rulo) | Tipik Uygulamalar |
|---|---|---|---|---|---|
| 8620 | Kasa | C 0.18%, İçinde 0.40%, CR 0.40%, Ay 0.15% | 550–650 | 20–30 | Kasa sertleştirilmiş dişliler, miller, burçlar |
| 4140 | Krom-moly alaşımlı | C 0.40%, CR 1.00%, Ay 0.25%, Mn 0.75% | 800–950 | 28–40 | Yüksek güçlü şaft, rocker kolları |
| 4340 | Nikel-krom-moly düşük alaşım | C 0.40%, İçinde 1.80%, CR 0.80%, Ay 0.25% | 900–1 100 | 32–45 | Uçak bağlantı parçaları, ağır hizmet tipi akslar |
| 17-4PH | Yağış sertleşen SS | FE - 17CR - 4NI - 4CU - 0.3NB | 850–1 100 | 28–40 | Korozyona dayanıklı pompa muhafazaları, vana parçaları |
| 316L | Östenitik paslanmaz | FE - 18CR - 12NI - 2MO | 480–620 | ≤25 | Kimyasal işleme ekipmanları, deniz parçaları |
| 410 | Martensitik paslanmaz | FE - 12CR | 450–600 | 30–45 | Giyime dayanıklı muhafazalar, valf döşemesi |
| A217 WC6 | CR-MO Basınçlı Baskı Çeliği | C 0.10%, CR 2.25%, Ay 1.00% | 550–700 | ≤30 | Yüksek sıcaklık vanaları, buhar boruları |
| A217 WC9 | CR-MO-V Basınçlı Baskı Çeliği | C 0.08%, CR 9.00%, Ay 1.00%, V 0.20% | 600–750 | ≤32 | Ultra süper ısıtılmış buhar valfleri, Ağır hizmet tipi kazan parçaları |
4. Mikroyapı ve ısıl işlem
Yatırım Yasası Alaşımlı Çelikler Sesli dendritik Düzgün olmayan çözünen dağılım ve bloklu karbürlere sahip yapılar interdendritik bölgelerde yoğunlaşmış.
Örneğin, ASI AISI 4140 genellikle bir sergiler birincil dendrit kol aralığı ile ilgili 50–200 um, Tahıl sınırlarında oluşan krom açısından zengin M₇c₃ karbürler ve molibden bakımından zengin M₆C karbürleri.
Bu tür homojenlikler değişken sertliğe yol açar (etrafında 280–320 HBW) ve lokalize stres konsantratörleri, Yorgunluk yaşamını ve işlenebilirliği tehlikeye atan.
Tavlama ve tahıl arıtma
Mikroyapı homojenleştirmek için, YAYINLAR YAYINLAR tavlama Döküm 800–850 ° C 2-4 saat boyunca, ardından fırın soğutması ≤20 ° C/Saat.
Bu döngü teşvik ediyor sferoidizasyon karbür ve sertliği azaltır 180–220 hbw, kolay işleme.
Sonuç olarak, Tahıl boyutu ASTM 4-6 derecesinden 6-8'e rafine olur, sünekliği artırmak 15–25 % ve içsel stresleri azaltmak 90 %.
Normalleştirme ve tekdüze özellikler
Daha sonra, normalleştirme en 900–950 ° C Hava soğutma ile tahılları ASTM 5-7'ye daha fazla rafine eder ve daha düzgün bir şekilde üretir inci -ferritik matris.
Normalleştirilmiş 4340 Dökümler gerilme güçlü yanlarına ulaşır 850–950 MPa ve yakın yakındaki charpy darbe değerleri 35 J, Tokluğu iyileştirmek 20 % Döküm Durumu ile karşılaştırıldığında.
Söndürme & Yüksek mukavemet için öfke
Maksimum güç için, alaşım çelikler söndürme & temper: Ousteniting 840–860 ° C, Oda sıcaklığına yağ söndürme, sonra temperleme 550–600 ° C için 2 × 2 saat. Bu dizi matrisi temperli martensit, İnce karbürleri dağıtır (10–50 nm), ve sertliği artırır HRC 45-50 kadar çekme dayanımına sahip 1 200 MPa. Temperleme ayrıca sertliği geri yükler 15–25 j, Güç ve darbe direncini dengelemek.
Çözüm Tedavisi & Paslanmaz alaşımlar için yaş
Gibi paslanmaz sınıflar 17-4PH yararlanmak Çözüm tedavisi en 1 040 °C, Suda söndürme, Ve yaşlanma en 480 °C için 4 saat.
Bu yağış sertleştirme döngüsü üretir Nano ölçekli ni₃(Al,Cu) parçacıklar, sertliği yükseltmek HRC 38-42 ve verim gücü 850 MPa korozyon direncini korurken.
5. Alaşımlı çelik yatırım dökümlerinin temel avantajları
Alaşımlı çelik yatırım dökümü, benzersiz bir hassasiyet kombinasyonu sunar, performans, ve az sayıda sürecin eşleşebileceği maliyet etkinliği:

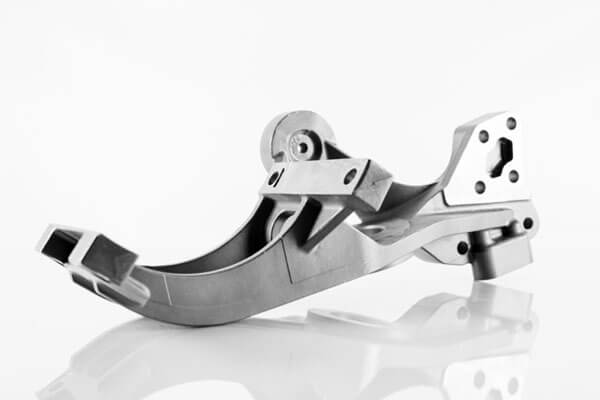

Karmaşık geometri ve tasarım özgürlüğü
Yatırım dökümleri, diğer yöntemlerle imkansız veya oldukça pahalı şekilleri kullanır - kesimler, iç pasajlar, İnce duvarlar 1 mm, ve karmaşık kafes yapıları.
Sonuç olarak, Tasarımcılar parça sayımlarını azaltın 50 % Çok parçalı kaynakları veya montajları tek bir yatırım dökümü bileşeniyle değiştirerek.
Sıkı toleranslar ve üstün yüzey kaplaması
± 0.25 mm'lik tipik boyut doğruluğu ve RA 1-3 um'nin döküm yüzey kaplamaları, geniş ikincil işlemeyi ortadan kaldırır.
Sonuç olarak, Üreticiler raporu 30–50 % Daha hızlı CNC döngü süreleri ve 40 % daha düşük Kum dökme parçalarına kıyasla son maliyetler.
Mükemmel malzeme kullanımı ve verimi
Net'e yakın şekiller ham malzeme atıklarını azaltır, Malzeme verimlerini aşan 90 % karşı 60–70 % kum dökümü için veya 30–50 % kütük işleme için.
Daha düşük hurda oranları doğrudan dönüşür 15–25 % Yüksek değerli alaşımlar için malzeme maliyetlerinde tasarruf.
Geniş alaşım uyumluluğu
Alçak alçak çeliklerden (8620, 4140, 4340) paslanmaz ve ısıya dayanıklı kalitelere (17-4PH, 316L, H13), Yatırım dökümü neredeyse her alaşım formülasyonunu barındırır.
Dökümler kimyasal bileşimi sıkı bir şekilde kontrol edebilir ve temizliği eritebilir (dahil etme seviyeleri < 100 ppm),
Tutarlı mekanik özelliklerin sağlanması - 350 ile 1 200 MPa, HRC'ye kadar sertlik 55, ve 10-60 j charpy tokluk değerleri.
Tekrarlanabilirlik ve ölçeklenebilirlik
Seramik kalıplar 50-100 dökülme için deformasyona direniyor, Üretim koşularında tutarlı sonuçlar vermek.
Tekrarlanabilirlik daha iyi 95 % kritik boyutlarda, OEM'lerin prototip gruplarından güvenle rampa yapmasına izin verir. 10 tam ölçekli üretim parçaları 1 000+ Minimal Rejerasyonlu Parçalar.
6. Alaşımlı Çelik Yatırım Dökümlerinin Uygulamaları
Havacılık
- Anahtar Bileşenler: Türbin kanatları, yapısal parantez, Motor Montajları, konut parçaları.
Otomotiv Endüstrisi

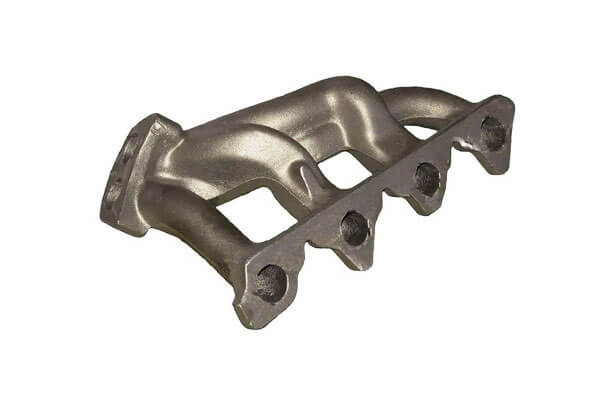

- Anahtar Bileşenler: Turboşarj gövdeleri, şanzıman parçaları, Fren sistemi bileşenleri, motor parçaları.
Petrol ve Gaz

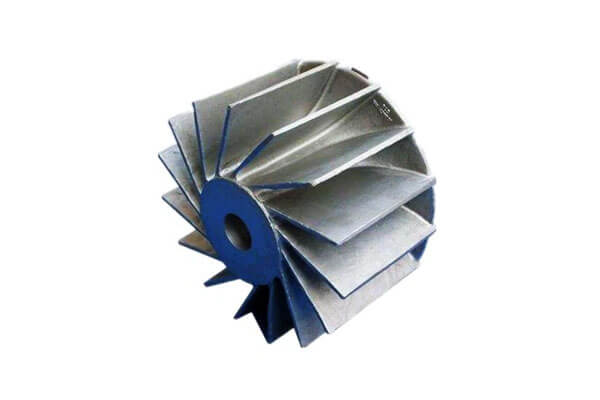

- Anahtar Bileşenler: Valf gövdeleri, pompa gövdeleri, pervaneler, sondaj araçları, konnektörler.
Endüstriyel Makineler
- Anahtar Bileşenler: Dişliler, kaplinler, kamera, mekanik kollar, hidrolik bileşenler.
Askeri ve Savunma
- Anahtar Bileşenler: Silah bileşenleri, zırhlı araç parçaları, Füze Sistemi Elemanları.
Tıbbi Ekipman
- Anahtar Bileşenler: Cerrahi aletler, ortopedik implantlar, diş aletleri.
Güç ve enerji
- Anahtar Bileşenler: Buhar türbini parçaları, gaz türbini bıçakları, jeneratör bileşenleri, Kazan bağlantı parçaları.
7. Alaşımlı çelik yatırım dökümleriniz için DEZE'yi seçin
BU Modern endüstrinin katı taleplerini karşılayan yüksek kaliteli alaşımlı çelik yatırım dökümleri sunmaya kararlı.
Gelişmiş kayıp-ağa döküm teknolojisi ve hassas kontrollü süreçlerle, BU olağanüstü boyutsal doğruluk sağlar, tekrarlanabilirlik, ve yüzey kalitesi.
Her döküm, belirli mekanikleri karşılayacak şekilde uyarlanmıştır, termal, ve korozyon direnci gereksinimleri,
yapma BU Havacılık ve Uzay gibi sektörlerde güvenilir bir ortak, petrokimya, enerji, toplu taşıma, ve tıbbi ekipman.
İlk tasarım konsültasyonundan son incelemeye kadar, BU Dayanıklı sağlamak için katı kalite kontrol ve metalurji uzmanlığını entegre eder, En zorlu ortamlarda güvenilir bir şekilde performans gösteren yüksek performanslı alaşım çelik bileşenleri.
8. Çözüm
Alaşımlı Çelik Yatırım Döküm Birleşimi tasarım karmaşıklığı ile yüksek performanslı metalurji.
Balmumu desenlerinin kesin kontrolü yoluyla, seramik mermiler, dökme, ve ısı tedavileri,
Üreticiler bileşenler sunar gerilme mukavemetleri 1 200 MPa, RA 1-3 um yüzey kaplamaları, Ve ± 0.25 mm boyutlu toleranslar.
Dijital simülasyon olarak, katkı balmumu üretimi, ve gelişmiş alaşımlar gelişir, Yatırım dökümü, havacılıkta görev kritik bölümlerinin geleceğini şekillendirmeye devam edecek, enerji, tıbbi, ve ötesinde.
