Membranventil: Design, Typ, Fördelar, och applikationer

1. Introduktion

Membranventiler har snitit en nisch i applikationer som kräver sanitet, icke-kontaminerande, och korrosionsbeständig prestanda.

Vanligtvis används i läkemedel, vattenbehandling, kemisk bearbetning, och livsmedelsproduktion, de gynnas för sin enkel konstruktion, läcktät tätning, och förmåga att hantera aggressiva eller slipande vätskor.

Till skillnad från traditionella ventilkonstruktioner, Membranventilen isolerar driftsmekanismen från processvätskan, ger förbättrad renlighet och hållbarhet.

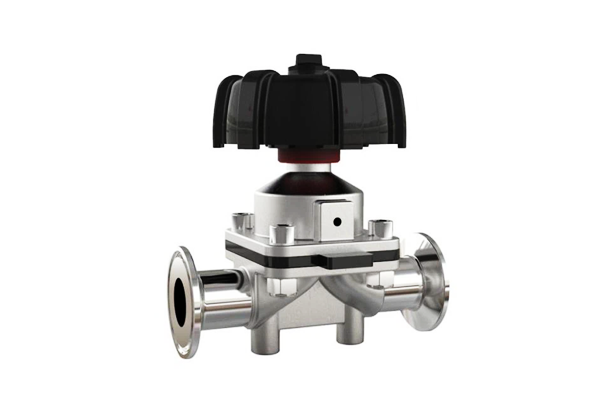

2. Vad är en membranventil?

En membranventil är en linjär rörelseventil som styr flödet genom att böja ett elastiskt membran mot en sling (en upphöjd läpp) eller säte i ventilkroppen.

Den viktigaste skillnaden är att membranet fungerar som både ett stängningselement och en barriär, förhindra kontakt mellan flödesmediet och ventilens ställdon eller stam.

Denna isolering gör membranventiler idealiska för applikationer där förorening, korrosion, eller hygien är kritisk.

Arbetsprincip: Hur membranventiler styr flödet

Membranventiler fungerar på en linjär rörelseprincip som använder en flexibel membran att reglera vätskans passage.

Membranet flyttas vertikalt - pressas mot eller lyfts bort från en flödesväg - för att starta, stopp, eller modulera vätskeflödet.

Denna design säkerställer a tät tätning, minimerar förorening, och erbjuder utmärkt kompatibilitet med frätande eller partikelbelastade medier.

Kärnmekanism för flödeskontroll

Arbetsprincipen involverar tre huvudkomponenter som arbetar i samordning:

1. Ställdon (Manuell, Pneumatisk, eller elektrisk):
   Tillämpar kraft nedåt eller uppåt på ventilstammen. Denna rörelse överförs till ett membran som antingen förseglar eller öppnar flödesvägen.
2. Ventilstam och kompressor:
   Ansluter ställdonet till membranet. När ställdonet är engagerad, den skjuter kompressorn nedåt, som i sin tur böjer membranet.
3. Flexibel membran:
   Membranet är klämt mellan ventilkroppen och motorhuven. Tillverkad av elastomeriskt eller termoplastiskt material, det böjer sig för att följa stamens rörelse.
   När du pressas nedåt, det kontaktar Weir (I ventiler av Weir-typ) eller motsatt säte (i raka typer typer), bildar en läcktät tätning.

Flödesstyrningspositioner

• Stängd position:
  Membranet är helt pressat mot sätet eller Weir. Ingen vätska passerar igenom.
  Detta skapar en hermetisk tätning mellan processvätskan och ställdonfacket, förhindra förorening eller korrosion av inre delar.
• Öppen position:
  Membranet lyfter helt bort, tillåter vätska att flyta fritt. I rakt genom design, Detta möjliggör minimal flödesmotstånd - ideal för uppslamningar eller viskösa medier.
• Moduleringsläge (Delvis öppen):
  Membranet pressas bara delvis ner. Medan membranventiler inte är utformade för exakt strypning som Globe Valves, de kan erbjuda Grundläggande flödeskontroll, särskilt i modeller av Weir-typ.

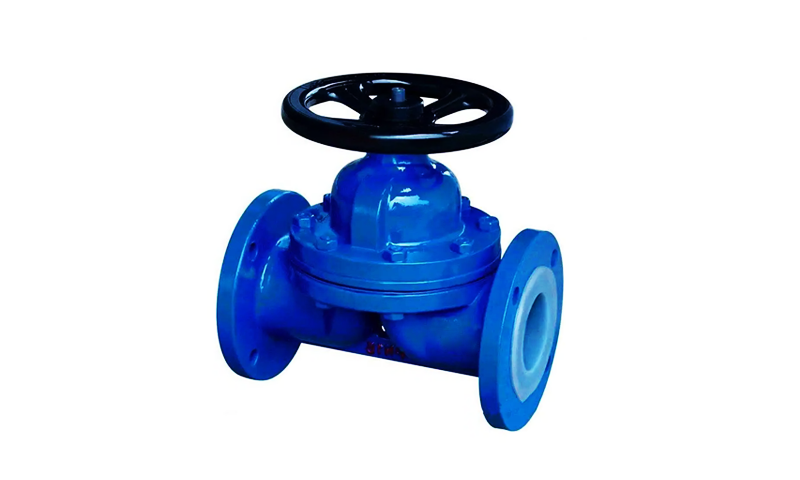

3. Design och kärnkomponenter i membranventilen

Membranventilens robusta men enkla konstruktion är en av dess största styrkor.

Dess design betonar rena flödesvägar, pålitlig tätning, och separation mellan processmedia och mekaniska komponenter, vilket gör det idealiskt för sterila och frätande miljöer.

Nyckelkomponenter i en membranventil

Flödesvägsdesign

Membranventiler finns i två primära flödekonfigurationer:

Slingrande (Sadeltyp)

• Har en upphöjd "weir" eller säte mitt i flödesvägen.
• Membranet stängs mot denna slingra för att stoppa flödet.
• Perfekt för rena vätskor, låga fasta ämnen, och aseptiska applikationer.
• Möjliggör enkla dränering och minskad dödvolym.

Genomgående (Fullborrning)

• Har ingen intern weir; Membranet tätar direkt mot motsatt säte.
• Bäst för uppslag, viskösa vätskor, eller slipmedium där fri flöde krävs.
• Mer benägna att membran stress under stängning; Används när renbarhet är mindre kritisk än flödesvolymen.

Tätningsmekanism

De Membran fungerar som den primära tätningen Mellan ventilens fuktade komponenter och den yttre miljön. Det erbjuder:

• Bubbeltät avstängning, Även med aggressiva eller slipande medier.
• Vätska från ventilstammen och ställdon, eliminera förpackningsläckor.
• Överlägsen prestanda i hygienisk och frätande miljöer där konventionella ventiler riskerar förorening eller nedbrytning.

4. Typer av membranventiler

Membranventiler finns i olika konfigurationer skräddarsydda för att uppfylla olika industriella krav, inklusive hygien, korrosionsmotstånd, medietyp, och automatisering.

De klassificeras generellt efter flödesvägsdesign, manövreringsmetod, och konstruktionsmaterial.

Membran av lutning

Membranventilen av slingan har en upphöjd läpp eller sadel ("Weir") gjuten in i ventilkroppen.

När membranet trycks ner av ställdon eller handhjul, det förseglar mot denna weir, hindra vätskeflödet.

Endast den yttre kanten och mitten av membranet flex under operationen, Minimering av slitage.

Flödesvägen i denna design är inte helt rak, vilket hjälper till att upprätthålla ett kompakt fotavtryck samtidigt som det tillåter relativt god dränering om det är korrekt installerat (med en liten sluttning).

Denna konfiguration är särskilt väl lämpad för rena eller sterila miljöer, Eftersom designen möjliggör minimal fluid-infångning och stöder rent-på-plats (Cip) eller ånga-på-plats (SMUTTA) processer.

Fördelar:

• Lämplig för ren, lågvulig vätska
• Självdräning när den installeras i rätt vinklar
• Perfekt för hygieniska och aseptiska system

Begränsningar:

• Inte lämplig för vätskor med hög viskositet eller tunga uppslamningar
• Lite tryckfall på grund av Weir -hindring

Ansökningar:

• Bioteknik och farmaceutisk bearbetning
• Mat- och dryckstillverkning
• Sterila vatten och ultrapure media linjer

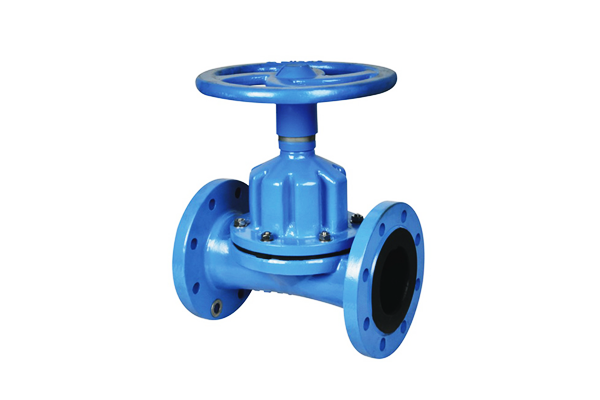

Genomgående (Fullborrning) Membranventil

Den raka eller fullborrningsventilen eliminerar den upphöjda Weir, tillhandahåller en direkt, fri flödesväg från inlopp till utlopp.

Denna design är särskilt fördelaktig vid system som hanterar viskös, fibrös, eller partikelbelastade medier, Eftersom det minskar chansen att täppa och minimerar tryckfallet över ventilen.

Membranet i denna konfiguration måste böja sig mer betydligt under drift, vilket kan resultera i minskat membranlivslängd jämfört med Weir -typen.

Dock, Det ger en bättre lösning för slip- eller uppslamningsbaserade processer som kräver obegränsat flöde.

Fördelar:

• Minimerar tryckfallet
• Tillåter passering av viskös, slipande, eller slambelastade vätskor
• Enklare spolning och rengöring av rörledningen

Begränsningar:

• Membran upplever mer böjande, minska livslängden
• Mindre lämpade för sterila eller hygieniska system på grund av potentiell sammanslagning

Ansökningar:

• Gruvdrift och mineralbehandling
• Kemiska uppslamningsledningar
• Industriavfallssystem

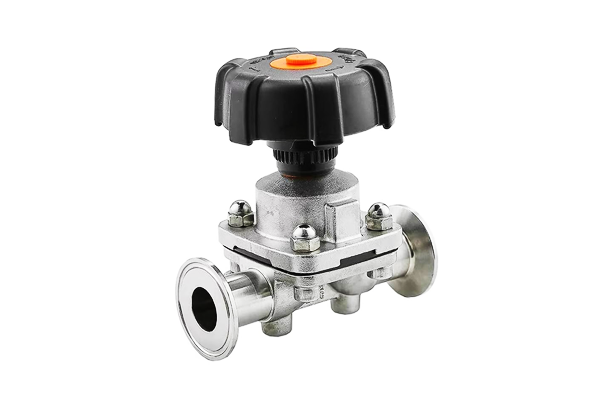

Manuell membranventil

Manuella membranventiler drivs med ett handhjul eller spak, Att göra dem idealiska för system som kräver direkt operatörskontroll utan komplexitet eller kostnader för automatisering.

Dessa ventiler är mekaniskt enkla, lätt att underhålla, och möjliggöra exakt strypning i småskaliga eller lågcykelapplikationer.

De används ofta i laboratorieinställningar, verktygslinjer, och lågfrekvensprocesser där automatisering inte är nödvändig.

Användaren vänder handhjulet för att lyfta eller trycka ner membranet på sätet, manuellt reglerande flöde.

Fördelar:

• Exakt kontroll för strypning eller avstängning
• Ingen extern kraft krävs
• Låg initialkostnad och enkel drift

Begränsningar:

• Arbetsintensivt i stora system
• Oförenlig med automatiserad processkontroll

Ansökningar:

• Laboratorier och pilotanläggningar
• Småskaliga processlinjer
• Underhåll förbikopplar och säkerhetskopieringssystem

Pneumatiska och magnetaktiverade membranventiler

Dessa ventiler är designade för automatiserad flödeskontroll med antingen pneumatiska ställdon (luftstyrd) eller magnetssystem (elektromagnetisk aktivering).

I pneumatiska modeller, Lufttryck appliceras för att öppna eller stänga membranet genom linjär rörelse, Medan magnetventiler använder en elektrisk spole för att flytta en kolv och engagera membranet.

Dessa ventiler är integrerade i modern processautomation, Erbjuder höghastighetsaktivering och kompatibilitet med programmerbara logikstyrenheter (Plc), distribuerade styrsystem (Likström), eller fjärrövervakningsplattformar.

De är ofta utrustade med positioner, feedbacksensorer, och strokbegränsare för exakta, realtidskontroll.

Fördelar:

• Höghastighets-, automatiserad drift
• Kompatibel med industriella kontrollsystem
• Perfekt för avlägsna eller farliga platser

Begränsningar:

• Högre initialkostnad
• Kräver extern energi (tryckluft eller elektricitet)
• Mer komplex underhåll och kalibrering

Ansökningar:

• Renrum och steril fyllningsverksamhet
• Batchprocesskontroll i kemiska växter
• CIP/SIP -system inom läkemedelsindustrin och livsmedelsindustrin

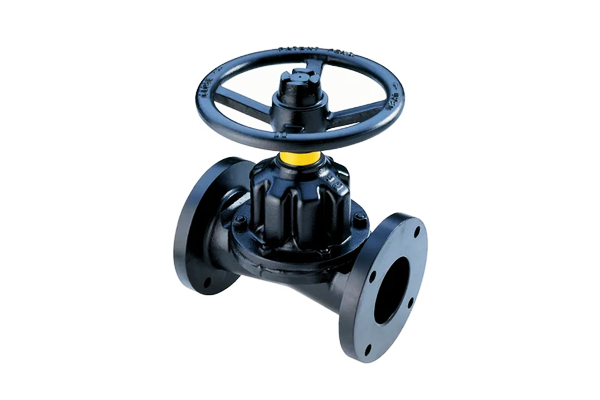

Plast vs. Metallkroppsmembran

5. Material för konstruktion av membranventil

Föreställning, varaktighet, och kemisk kompatibilitet av membranventiler påverkas starkt av materialen som används i deras konstruktion.

Rätt kombination av membranmaterial och ventilkroppsmaterial säkerställer tillförlitlig drift under olika förhållanden som frätande miljöer, steril bearbetning, och slipande media.

Membranmaterial

Membranet är det kritiska tätningselementet som kommer i direktkontakt med processvätskan.

Det måste uppvisa flexibilitet, kemisk motstånd, mekanisk styrka, och hållbarhet. Nedan finns vanligtvis membranmaterial med sina typiska egenskaper:

Notera: Membran kan förstärkas med tyg (TILL EXEMPEL., nylon eller polyester) För att förbättra tryck- och trötthetsmotståndet.

I hög renhet eller aggressiv service, flerskiktsmembran (TILL EXEMPEL., PTFE över EPDM) är vanliga.

Ventilkroppsmaterial

Ventilkroppen innehåller membranet och stöder systemtrycket.

Val av kroppsmaterial beror på mekanisk styrka, korrosionsmotstånd, termisk prestanda, och lagstiftningskrav.

Riktlinjer för materialkompatibilitet och urval

När du väljer membranventilmaterial, Följande faktorer måste utvärderas:

• Kemisk kompatibilitet: Se till att alla fuktade material motstår processvätskan.
  PTFE är guldstandarden för universell motstånd, Men elastomerer som EPDM eller FKM kan räcka för mindre aggressiva medier.
• Temperatur och tryck: Både membran och kroppsmaterial måste tåla systemets operativa ytterligheter.
  Till exempel, Ångledningar kräver membran med hög temperatur som PTFE eller silikon och kroppar som rostfritt stål.
• Mekanisk belastning och slitage: För slipstjänster (TILL EXEMPEL., uppslag), Material som naturgummi membran och fodrade eller förstärkta metallkroppar förbättrar slitmotstånd.
• Sanitära krav: För sterila eller livsmedelskvalitetssystem, FDA-kompatibla elastomerer och 316L rostfritt stål är standard. Släta ytor och renbarhet (CIP/SIP) är viktiga.
• Kostnad vs. Prestanda: Plastventiler är kostnadseffektiva men har tryck- och temperaturgränser. Metallventiler erbjuder hållbarhet men är dyrare.

6. Viktiga fördelar med membranventil

• Hygienisk design: Membranventilens design eliminerar döda utrymmen och sprickor, gör det helt kompatibelt med ren-på-plats (Cip) och sterilisera-på plats (SMUTTA) procedurer.
  Denna funktion är avgörande för farmaceutiska, bioteknik, och livsmedelsförädlingsindustri där sterilitet är av största vikt.
• Isolering: Membranet fungerar som en fysisk barriär mellan ställdonet och processvätskan, Förhindra förorening och korrosion av ventilinteraler, Förbättra hållbarhet och produktrenhet.
• Läcktät avstängning: Membranventiler uppnår vanligtvis ANSI klass VI -läckage standarder (≤0.0005% av designflödet), Erbjuder överlägsen tätningsprestanda jämfört med många jordklot och grindventiler.
• Enkel underhåll: Membranet kan vanligtvis bytas ut på 15–30 minuter utan att ta bort ventilen från rörledningen, minskar betydligt driftstopp och underhållskomplexitet.
• Kemisk och korrosionsmotstånd: Olika membranmaterial (Epdm, Ptfe, Fkm) och kroppsmaterial (rostfritt stål, Pvdf) Ge utmärkt motstånd mot aggressiva kemikalier och frätande media.
• Lämplighet för slipvätskor: Det flexibla membranet och den släta flödesvägen gör dessa ventiler idealiska för uppslamningar och slipvätskor, minimera slitage och förlängande livslängd.
• Kostnadseffektivitet: Särskilt för små diametrar (≤2 tum), Membranventiler har ofta en lägre initialkostnad jämfört med kulventiler, tillhandahåller ett ekonomiskt val för många applikationer.

7. Begränsningar och överväganden av membranventil

• Tryck- och temperaturbegränsningar: De flesta membranventiler är begränsade till tryck ≤150 psi (≈10 bar) och temperaturer ≤250 ° F (≈120 ° C).
  Dessa gränser utesluter deras användning i högtrycksång- eller kolväte-servicemiljöer.
• Membran slitage och utbyte: Membranet är en slitage som är föremål för trötthet, särskilt under ofta cykling (>10,000 operationer).
  Beroende på media och användning, Membran kräver vanligtvis ersättning varje 6 till 24 månad.
• Flödesbegränsningar: Membran-ventiler av Weir-typ är benägna att täppa eller blockera med mycket viskösa vätskor (TILL EXEMPEL., honung, slam) såvida inte en rak genomdesign anges. Också, Deras strypande precision är underlägsen än Globe Valves.
• Storlek och aktiveringsgränser: Membranventiler används sällan bortom rörstorlekar på 8 tum (DN200) Eftersom större storlekar kräver mycket högre aktiveringskrafter, vilket komplicerar drift och ökar kostnaden.

8. Industriella tillämpningar av membranventil

Membranventiler används ofta i branscher som kräver tillförlitliga, Kontamineringsfri flödeskontroll och korrosionsbeständighet:

• Läkemedel & Bioteknik: Idealisk för sterila processer på grund av CIP/SIP-kompatibilitet och kemisk resistenta membran, säkerställa föroreningsfri vätskehantering.
• Mat & Dryck: Används i stor utsträckning för hygienisk vätskekontroll i mejeri, drycker, och såser, uppfyller FDA och sanitära standarder.
• Vatten & Avloppsbehandling: Lämplig för att kontrollera dricksvatten, slam, och behandlat avloppsvatten, särskilt med korrosionsbeständiga plastkroppar.
• Kemisk bearbetning: Hantera aggressiva kemikalier med läcktäta tätningar och kemisk resistenta material, Perfekt för dosering och batchprocesser.
• Brytning & Uppslamning: Nötning, Kontrollera effektivt vätskor och reducera ventilslitage.
• Hvac & Allmän industri: Används för att reglera kylvatten, ånga, och tryckluft med tillförlitlig avstängning och korrosionsbeständighet.

9. Jämförelse med andra ventiltyper

När du väljer ventiler för processkontroll, Förstå hur membranventiler jämför med alternativ som Globe, boll, och fjärilsventiler är viktigt.

Sammanfattning

• Membranventiler sticker ut för deras läcktät tätning, hygienisk design, och enkel underhåll, vilket gör dem idealiska för sanitära och frätande applikationer vid måttligt tryck och temperatur.
• Jordventiler Erbjuda överlägsen strypning precision och högre tryckbetyg men kräver mer underhåll.
• Kullventiler Excel i snabb på/av kontroll och högtryckssystem men är mindre lämpliga för sterila miljöer.
• Fjärilsventiler är kostnadseffektiva för stora rörledningar med lågtrycksfallsbehov men har måttliga tätningsfunktioner.

11. Slutsats

Membranventiler är unikt lämpade för processmiljöer som kräver renlighet, kemisk motstånd, och pålitlig avstängning.

Deras design - enkla men ändå mycket effektiva - har stått tidens test i sanitet, frätande, och slipande applikationer.

Även om det inte är lämpligt för högtryck eller exakt strypning, Membranventiler förblir det föredragna valet i bioteknik, mat, kemisk, och vattenindustrier.

När material och automatiseringsteknologier går vidare, Membranventiler fortsätter att spela en viktig roll i nästa generation av processkontrollsystem.

DETTA: Högprecisionsventilgjutningslösningar för krävande applikationer

DETTA är en specialiserad leverantör av precisionsventilgjutningstjänster, leverera högpresterande komponenter för branscher som kräver tillförlitlighet, tryckintegritet, och dimensionell noggrannhet.

Från rå gjutning till helt bearbetade ventilkroppar och enheter, DETTA Erbjuder slutliga lösningar som är konstruerade för att uppfylla stränga globala standarder.

Vår ventilgjutningskompetens inkluderar:

Investeringsgjutning för ventilkroppar & Trim

Använda förlorad vaxgjutningsteknik för att producera komplexa inre geometrier och tät tolerans ventilkomponenter med exceptionella ytbehandlingar.

Sandgjutning & Skalmögelgjutning

Perfekt för medelstora till stora ventilkroppar, flänsar, och motorhuvar-som använder en kostnadseffektiv lösning för robusta industriella applikationer, inklusive olja & Gas och kraftproduktion.

Precisionsbearbetning för ventilpassning & Förseglingsintegritet

CNC -bearbetning säte, trådar, och tätningsytor säkerställer att alla gjutna delar uppfyller dimensionella och tätningsprestationskraven.

Materialområde för kritiska tillämpningar

Från rostfria stål (CF8/CF8M/CF3/CF3M), mässing, duktil järn, till duplex- och höglegeringmaterial, DETTA Tillbehör ventilgjutningar byggda för att utföra i frätande, högtryck, eller högtemperaturmiljöer.

Oavsett om du behöver anpassade fjärilsventiler, membranventiler, jordventiler, grindventiler, eller högvolymproduktion av gjutningar av industriell ventil, Det här är din betrodda partner för precision, varaktighet, och kvalitetssäkring.

Vanliga frågor

Kan membranventiler hantera uppslamningar?

Ja, Men bara rakt igenom (fullborrning) mönster, som undviker Weirs som fångar fasta ämnen. Använd nötningsresistenta membran (TILL EXEMPEL., gummi) för lång livslängd.

Hur ofta ska membran bytas ut?

I rena tjänster (vatten, läkemedel), vart 1–2 år. I hårda kemiska eller slipande tjänster, Var 6–12 månad.

Är membranventiler lämpliga för högtrycksång?

Inga. De flesta membranventiler är begränsade till ≤150 psi och ≤250 ° F; ångsystem (300+ psi) kräva jordklot eller kulventiler.

Vad är skillnaden mellan ANSI klass VI och läckage i klass IV?

Klass VI (membranventiler) tillåter ≤0.0005% av designflödesläckage; Klass IV (jordventiler) tillåter ≤0,01%, Att göra membranventiler överlägsna för tät avstängning.

Kan membranventiler användas i vakuumapplikationer?

Ja, men se till att membranmaterialet är kompatibelt med vakuum (ingen utgasning). PTFE -membran fungerar bra för vakuumsystem upp till 29 INHG.
