1. Introdução

As roscas são os heróis anônimos que garantem que as peças permaneçam juntas em uma ampla variedade de setores, do automotivo ao aeroespacial.

Eles fornecem segurança, conexões ajustáveis entre componentes, tornando-os indispensáveis na fabricação.

Nesta postagem, exploraremos os vários tipos de roscas disponíveis e os parâmetros geométricos que definem sua funcionalidade.

Ao aprofundar esses aspectos, nosso objetivo é equipá-lo com o conhecimento necessário para tomar decisões informadas ao projetar ou selecionar fixadores roscados.

2. O que são tópicos?

Em engenharia mecânica, uma rosca é uma crista ou ranhura helicoidal enrolada em uma superfície cilíndrica ou cônica.

As roscas são essenciais para criar fixadores como parafusos, parafusos, e nozes, e também são parte integrante de sistemas de controle de fluidos, como válvulas e tubos.

A principal função das roscas é criar uma conexão mecânica entre duas partes, permitindo que eles se encaixem com segurança.

Passo da linha:

O passo da rosca é a distância entre os pontos correspondentes nas roscas adjacentes. Afeta diretamente a resistência e estabilidade da articulação.

Um tom mais fino (menor distância entre os fios) resulta em um aperto, articulação mais forte, mas também pode dificultar a montagem.

Por outro lado, um passo mais grosso é mais fácil de montar, mas pode comprometer a resistência da junta.

Importância do Design de Thread:

O design da rosca não se trata apenas de criar uma conexão funcional – trata-se de garantir o equilíbrio certo entre resistência, facilidade de fabricação, e desempenho sob carga.

A escolha do tipo de rosca e seus parâmetros geométricos, como tom e profundidade, pode afetar significativamente o desempenho do thread em vários aplicativos.

3. Tipos de tópicos

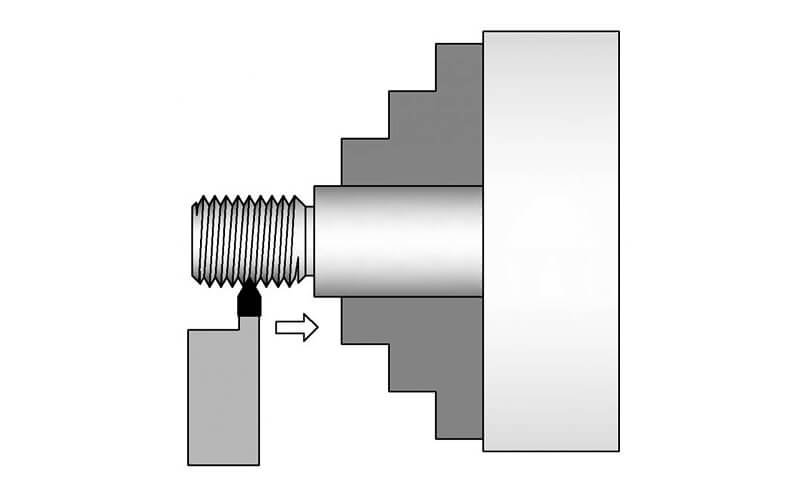

Tópicos Externos

Roscas externas se formam na superfície externa das peças, como parafusos e porcas. Esses threads se envolvem com threads internos para criar conexões seguras.

Exemplos comuns incluem threads métricos ISO e Unified National (E) tópicos, que são amplamente utilizados em contextos internacionais e norte-americanos, respectivamente.

Roscas Métricas ISO: Usado globalmente, As roscas ISO vêm em vários tamanhos, de M1.6 a M100.
Cada tamanho especifica o diâmetro e o passo, garantindo compatibilidade entre diferentes fabricantes.
Tópicos Nacionais Unificados: Usado predominantemente na América do Norte, As roscas ONU têm diâmetros e passos específicos, variando de #0-80 UNC para 4-40 UNF.
A multa (UNF) e grosseiro (UNC) variantes atendem a diferentes necessidades de aplicação.

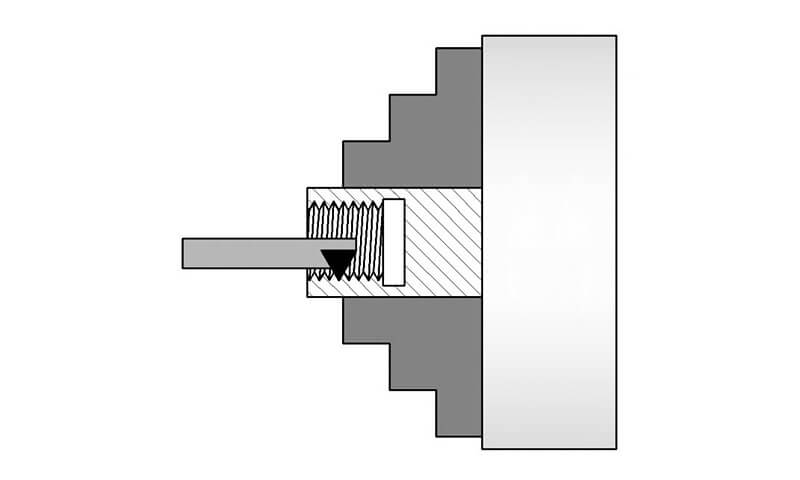

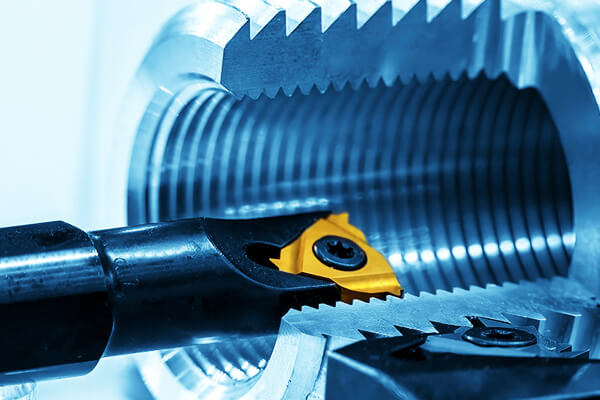

Threads Internos

Roscas internas formam furos ou componentes como porcas e inserções. Eles trabalham em conjunto com threads externos para formar conexões estáveis.

Furos roscados e inserções roscadas exemplificam este tipo de rosca, garantindo soluções de fixação fortes e confiáveis.

Furos roscados: Ideal para aplicações que exigem alinhamento preciso e alta resistência.
Um furo roscado M6 padrão pode suportar até 5,000 N de força de tração, tornando-o adequado para máquinas pesadas.
Inserções roscadas: Frequentemente usado em materiais mais macios, como plástico ou alumínio.
As inserções podem aumentar a durabilidade e a confiabilidade da conexão, fornecendo uma solução robusta para montagem e desmontagem repetidas.

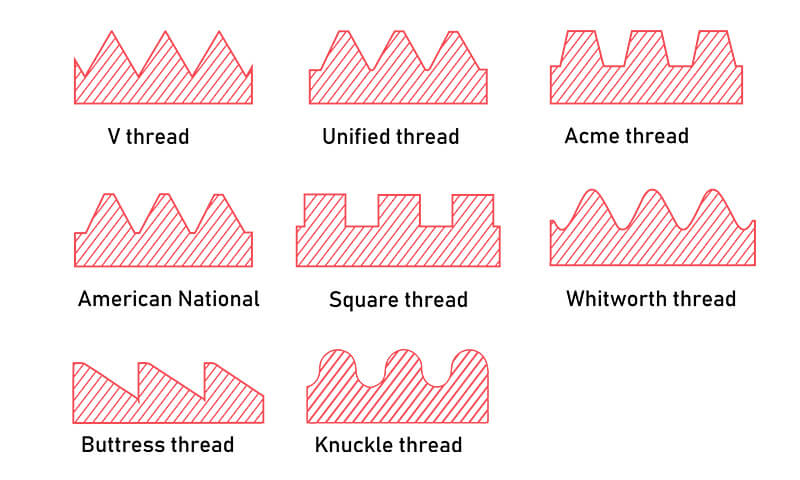

Tipos de formulários de thread

Rosca V: A forma de thread mais comum, caracterizado pelo seu perfil em forma de V. É amplamente utilizado em fixadores de uso geral devido à sua robustez e facilidade de fabricação..
As roscas em V normalmente têm um ângulo de 60°, oferecendo distribuição de carga equilibrada e fácil produção.
Fios Quadrados e Acme: Projetado para aplicações de transmissão de energia, onde se destacam no manuseio eficiente de cargas pesadas.
Seus perfis quadrados e trapezoidais minimizam o desgaste e maximizam a capacidade de carga.
As roscas quadradas podem alcançar eficiências de até 95%, tornando-os ideais para parafusos de avanço e macacos.
Fios de contraforte: Otimizado para aplicações que exigem altas cargas axiais em uma direção, como prensas e tornos.
Seu design assimétrico permite melhor resistência contra forças axiais. As roscas de contraforte podem suportar até 70% mais carga em comparação com threads V em aplicações unidirecionais.
Fios de junta: Usado em aplicações onde é necessária uma vedação, como acessórios pneumáticos. A sua forma arredondada proporciona um efeito de vedação natural, evitando vazamentos.
As roscas articuladas podem reduzir as taxas de vazamento em até 80%, melhorando conexões estanques a fluidos e gases.
Tópicos de verme: Utilizado em engrenagens helicoidais para transmissão de energia, fornecendo uma maneira compacta e eficiente de transferir movimento em ângulos retos.
As roscas sem-fim podem atingir taxas de redução de até 1:100, tornando-os inestimáveis em caixas de velocidades e mecanismos de direção.
Threads de início único e múltiplo: Threads de início único têm uma hélice contínua, enquanto threads multi-start apresentam múltiplos inícios, permitindo um envolvimento mais rápido, mas potencialmente menos força.
Threads multi-start podem acelerar o processo de threading em até 50%, melhorando a eficiência da montagem.

4. Parâmetros geométricos de threads

Compreender os parâmetros geométricos das roscas é essencial para obter precisão na fabricação. Aqui está uma visão mais detalhada dos principais parâmetros:

Diâmetro Externo (Diâmetro principal da rosca)

Este é o maior diâmetro da rosca, definindo o tamanho do encaixe. Para threads externos, é o diâmetro mais externo; para roscas internas, é o mais íntimo.
O diâmetro maior garante ajuste e função adequados, com tolerâncias geralmente especificadas em mícrons para manter a precisão.

Exemplo: Um parafuso M10 tem um diâmetro maior de 10 mm, garantindo encaixe preciso em porcas compatíveis ou furos roscados.

Diâmetro interno (Diâmetro menor da rosca)

O menor diâmetro da rosca afeta a espessura do material e o engate da rosca. Para threads externos, é o diâmetro interno; para roscas internas, é o exterior.
O diâmetro menor desempenha um papel crítico na determinação da resistência e durabilidade da rosca.

Impacto na Força: Um diâmetro menor maior aumenta a espessura do material, aumentando a resistência do fio.
Por exemplo, um M10x 1.5 a rosca tem um diâmetro menor de aproximadamente 8,376 mm, contribuindo para maiores capacidades de suporte de carga.

Diâmetro do passo (Diâmetro Efetivo)

O diâmetro no qual o passo da rosca é medido representa o ponto teórico de contato entre as roscas correspondentes.

Este parâmetro é crucial para garantir o engate adequado e a distribuição de carga.

Significado: O diâmetro primitivo afeta o quão uniformemente a carga é distribuída pelos flancos da rosca.
Por exemplo, um M10x 1.5 a rosca tem um diâmetro primitivo de cerca de 9,026 mm, otimizando a distribuição de carga e reduzindo as concentrações de tensão.

Liderar

A distância ao longo do eixo do fio percorrida por uma única partida em uma revolução completa. Em threads de início múltiplo, lead é igual ao número de partidas multiplicado pelo pitch.

O lead influencia a velocidade e a eficiência do engajamento do thread.

Eficiência: Roscas multi-start com avanço maior podem reduzir significativamente o tempo de montagem.
Por exemplo, um início duplo M10 x 1.5 a rosca tem um avanço de 3mm, permitindo threading mais rápido em comparação com um thread de início único.

Ângulo do dente

O ângulo entre os lados das roscas influencia a distribuição de carga e a capacidade de fabricação.

Ângulos comuns incluem a rosca em V de 60°, que oferece um equilíbrio entre resistência e facilidade de produção.

Efeito na Força: Um ângulo de 60° proporciona distribuição ideal de carga, minimizando as concentrações de tensão e maximizando a vida útil da rosca.
Outros ângulos, como o fio Acme 29°, atender a aplicações específicas que exigem alta eficiência.

Parâmetros Adicionais

Profundidade da linha: A distância entre a crista (topo do tópico) e a raiz (parte inferior do fio).
A profundidade afeta a força, resistência à fadiga, e desempenho de vedação. Por exemplo, aumentar a profundidade da rosca pode melhorar as propriedades de vedação em até 30%.
Flanco e crista: O flanco refere-se aos lados do fio, enquanto a crista é a superfície superior.
Sua geometria influencia o atrito, resistência ao desgaste, e envolvimento do tópico. Ângulos de flanco adequados podem reduzir o atrito em até 20%, melhorando a eficiência operacional.
Raio Raiz: A área arredondada na base da linha. Um raio maior melhora a durabilidade, reduzindo as concentrações de tensão. Aumentar o raio da raiz em até 0,1 mm pode prolongar a vida útil da rosca em até 25%.

5. Padrões de rosca

Os padrões de rosca são cruciais para garantir compatibilidade e intercambialidade entre diferentes fabricantes e regiões.

Eles fornecem um conjunto uniforme de especificações que orientam o projeto, produção, e aplicação de fios.

Esta seção investiga alguns dos padrões de rosca mais amplamente reconhecidos, destacando seus recursos e aplicações exclusivos.

Threads Métricos (ISO)

A Organização Internacional de Normalização (ISO) estabeleceu roscas métricas como o padrão global para fixadores.

Essas roscas são especificadas por diâmetro e passo, com diâmetros variando de M1,6 a M100 e passos variando de acordo.

As roscas métricas ISO garantem consistência nos processos de fabricação e facilitam a integração perfeita de componentes de diversos fornecedores.

Importância: A adoção das normas ISO promove a compatibilidade global e reduz o risco de incompatibilidades ou desajustes entre peças roscadas.
Por exemplo, um M10x 1.5 thread é universalmente reconhecido, garantindo qualidade e desempenho consistentes.
Aplicativos: As roscas métricas ISO são amplamente utilizadas na indústria automotiva, aeroespacial, maquinaria, e indústrias de construção.
Seu uso generalizado garante que os engenheiros possam contar com dimensões padronizadas para conexões confiáveis.

Tópicos Padrão Britânico

As roscas padrão britânicas abrangem vários tipos projetados para aplicações específicas, particularmente em sistemas hidráulicos e de encanamento. Dois tipos proeminentes incluem:

BSPP (Tubo Paralelo Padrão Britânico): Roscas BSPP apresentam flancos paralelos, fornecendo uma vedação à prova de vazamentos através de juntas ou compostos de vedação.
Eles são comumente usados em sistemas hidráulicos onde confiabilidade e durabilidade são fundamentais.

- Aplicativos: As roscas BSPP são predominantes nos sistemas de encanamento europeus, oferecendo conexões confiáveis em linhas de água e gás. Seu design garante manutenção mínima e integridade a longo prazo.

BSPT (Tubo Cônico Padrão Britânico): As roscas BSPT usam um design cônico para obter uma vedação mais firme sem materiais de vedação adicionais.
Eles se destacam em aplicações de alta pressão, mantendo a integridade sob condições extremas.

- Aplicativos: Roscas BSPT dominam acessórios para tubos na América do Norte, garantindo vedações seguras em aplicações industriais, como oleodutos e gasodutos.

Padrão de thread unificado (UTS)

Usado predominantemente na América do Norte, o padrão de thread unificado (UTS) oferece um conjunto de especificações otimizadas para práticas de fabricação americanas.

As roscas UTS diferem ligeiramente dos padrões ISO, particularmente em termos de séries de passos e tolerâncias.

Exemplos comuns incluem UNC (Grosso Nacional Unificado) e UNF (Multa Nacional Unificada).

Diferenças: Tópicos UTS como 1/4-20 UNC oferece vantagens exclusivas para indústrias norte-americanas. A diferença de passo e diâmetro garante compatibilidade com máquinas e ferramentas locais.
Aplicativos: As roscas UTS são amplamente utilizadas na indústria automotiva, construção, e setores manufatureiros na América do Norte.
Suas especificações atendem às práticas de engenharia da região, garantindo conexões confiáveis e eficientes.

Outros padrões de thread

Vários outros padrões de thread atendem a aplicações especializadas, garantindo desempenho ideal em nichos de mercado:

BSP (Tubo Padrão Britânico): As roscas BSP são amplamente utilizadas em sistemas de encanamento europeus, fornecendo conexões confiáveis em linhas de água e gás.
Eles vêm em duas formas: Paralelo BSP (BSPP) e BSP cônico (BSPT), cada um adequado para diferentes aplicações.

- Especialização: As roscas BSP atendem aos requisitos exclusivos dos sistemas de encanamento, garantindo conexões confiáveis e vazamento mínimo.

TNP (Rosca de tubo nacional): Roscas NPT dominam acessórios para tubos na América do Norte, garantindo vedações seguras em aplicações industriais.
Eles estão disponíveis em linha reta (NPSM) e cônico (TNP) versões, cada um projetado para necessidades específicas de vedação.

- Aplicativos: Roscas NPT são essenciais em oleodutos e gasodutos, plantas de processamento químico, e sistemas HVAC, onde a vedação confiável é crítica.

Tópicos de Whitworth (BSW): Originalmente desenvolvido no Reino Unido, Threads Whitworth agora são menos comuns, mas ainda são usados em certos aplicativos legados.
Eles têm um ângulo característico de 55°, diferindo do ângulo de 60° das roscas ISO e UTS.

- Uso legado: Roscas BSW são encontradas em máquinas e equipamentos mais antigos, mantendo a compatibilidade com projetos históricos.

ELE (Padrão Industrial Japonês): Usado no Japão, os padrões de thread JIS são usados para uma variedade de aplicações, incluindo parafusos, parafusos, e sistemas de tubulação.
DE (Instituto Alemão de Normalização): O padrão alemão para roscas, frequentemente usado em aplicações de engenharia automotiva e mecânica.
Tópicos ACME: Comumente usado para sistemas de transmissão de energia, As roscas ACME possuem perfil trapezoidal, o que lhes permite transportar cargas axiais pesadas em aplicações de movimento linear,
como em parafusos de avanço e máquinas-ferramentas.
Fios trapezoidais: Semelhante aos tópicos ACME, roscas trapezoidais são usadas para transmissão de energia e em aplicações de alta carga.
Estas roscas têm um passo maior e um ângulo mais plano do que as roscas em V tradicionais, o que os torna mais adequados para ciclos de trabalho mais pesados.

Transição entre padrões

Ao trabalhar com componentes de diferentes regiões ou indústrias, é essencial entender como fazer a transição entre padrões de thread.

Adaptadores e gráficos de conversão podem ajudar a preencher essa lacuna, garantindo integração perfeita de peças.

Os engenheiros também devem considerar fatores como compatibilidade de materiais, capacidade de carga, e condições ambientais ao selecionar roscas para aplicações de padrões cruzados.

6. Como o design do thread afeta o desempenho

O design dos threads impacta significativamente seu desempenho de diversas maneiras:

Distribuição de carga

A geometria da rosca determina o quão resistente à tração, cargas de cisalhamento e torção são tratadas, garantindo que os fios possam suportar as tensões impostas durante o uso.

A distribuição adequada da carga minimiza as concentrações de tensão, prolongando a vida útil da linha.

Otimização: Os engenheiros podem otimizar a distribuição de carga ajustando parâmetros como passo e ângulo do dente.
Por exemplo, usar um passo mais fino pode distribuir as cargas de maneira mais uniforme, reduzindo o risco de falha do thread.

Durabilidade

Fatores como pitch, ângulo de flanco, e a profundidade contribuem para a vida útil de uma rosca sob tensão, aumentando a confiabilidade ao longo do tempo.

Projetos robustos de rosca suportam ciclos repetidos de carga e descarga sem comprometer a integridade.

Vida útil aprimorada: Aumentar a profundidade da rosca e o raio da raiz pode aumentar a durabilidade em até 40%, tornando os fios mais resistentes ao desgaste.

Vedação e Estanqueidade

A geometria adequada da rosca garante propriedades de vedação eficazes, especialmente crítico em aplicações estanques a fluidos e gases, evitando vazamentos e mantendo a integridade.

Dimensões e acabamentos precisos da rosca desempenham um papel vital na obtenção de uma vedação perfeita.

Eficiência de vedação: Usar roscas articuladas ou adicionar um composto de vedação pode melhorar o desempenho da vedação em até 50%, garantindo conexões confiáveis em ambientes agressivos.

7. Conclusão

Compreender os tipos de roscas e seus parâmetros geométricos é fundamental para a fabricação de precisão.

Engenheiros e designers que compreendem esses conceitos podem tomar decisões mais informadas, levando a melhor desempenho e confiabilidade do produto.

Considerando os requisitos exclusivos de cada aplicação, os profissionais podem selecionar ou projetar linhas que atendam aos mais altos padrões de qualidade e eficiência.

Adotar esse conhecimento nos permite inovar e otimizar nossos processos de fabricação, garantindo que cada componente encadeado funcione perfeitamente no ambiente pretendido.

Ao explorar esses aspectos detalhados, fazemos uma transição suave da compreensão de princípios básicos para a aplicação de técnicas avançadas em cenários do mundo real.

Este guia abrangente tem como objetivo fornecer informações valiosas, ajudando engenheiros e fabricantes a alcançar excelência em seus projetos.
