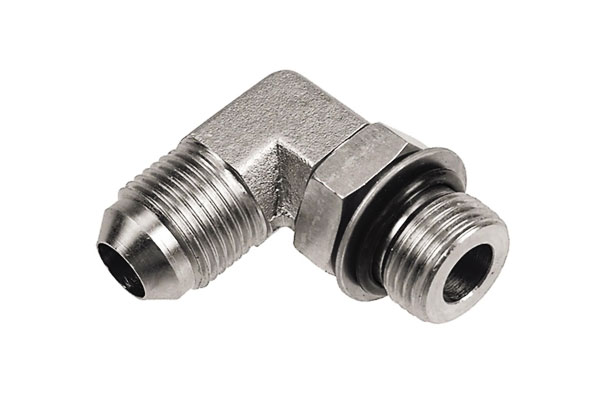

Accesorios hidráulicos de acero inoxidable de fundición a la cera perdida personalizados

Contenido espectáculo

1. Introducción

Inversión (cera perdida) La fundición es una ruta de precisión para producir. acero inoxidable Accesorios hidráulicos que combinan geometría compleja. (puertos integrales, pasajes internos, paredes delgadas), buen acabado superficial y economía de forma casi neta.

El éxito requiere una aleación adecuada, Práctica de fundición y posprocesamiento para el servicio hidráulico. (presión, medios de comunicación, temperatura), y aplicando pruebas rigurosas (END, a prueba de presión/explosión, corrosión/pasivación) para garantizar la integridad de por vida.

2. ¿Por qué utilizar fundición a la cera perdida para accesorios hidráulicos de acero inoxidable??

Geometría interna compleja: Los núcleos y los patrones de cera permiten pasajes internos., Colectores multipuerto y jefes integrados en una sola pieza..
Excelente detalle de la superficie: La fundición Ra más fina que la fundición en arena reduce el trabajo de acabado para las caras de sellado.
Precisión dimensional: Las tolerancias de cera perdida a menudo reducen los volúmenes de mecanizado..
Flexibilidad de materiales: austenítico fundido, Se pueden fundir aleaciones de níquel dúplex y algunas aleaciones resistentes a la corrosión..
Soldaduras reducidas: Un menor número de uniones soldadas reduce las posibles debilidades relacionadas con la soldadura y las vías de fuga..

3. Materiales & Opciones de aleaciones: qué acero inoxidable y para qué servicio.

La selección del material comienza con el sistema hidráulico. sobre de servicio: medios de comunicación (agua, aceite, salina, fluidos ácidos), temperatura de funcionamiento, presión de trabajo máxima, y exposición ambiental (marina, servicio agrio).

Accesorios hidráulicos de acero inoxidable

Opciones de aleaciones comunes para accesorios hidráulicos de fundición a presión

Grado fundido	Equivalente (forjado)	Aspectos destacados de la composición típica	¿Por qué elegirlo?
CF8	~304 / Equivalente S30400 (elenco)	Cr≈17–20%, En ≈8-12%, C≤0,08%	Resistencia general a la corrosión en ambientes oxidantes.; buena castabilidad; económico.
CF3	~304L fundido (bajo C)	CR/Simlar a cf8 pero C≤0,03%	Para conjuntos soldados o sensibles al calor: sensibilización reducida; mejor estabilidad a la corrosión posterior a la soldadura.
CF8M	~316 (elenco)	Cr≈16-18%, En ≈9–12%, Mes ≈2–3%	Resistencia superior a picaduras/grietas en ambientes con cloruro (marina, salmueras).
CF3M	~316L fundido	Misma química que CF8M pero C≤0,03%	Lo mejor para accesorios soldados en servicio de cloruro; minimiza la sensibilización.
dúplex fundido (p.ej., CD3MN / 2205-como)	dúplex 2205 equivalente	Cr superior (≈22-25%), Mo presente, Fases equilibradas de ferrita/austenita.	Alta resistencia, Excelente resistencia al cloruro/SCC, cuando la presión + combinación de exposición a cloruro.
Aleaciones a base de níquel (Inconel, Hastelloy)	-	Ni alto, Mes, Cr según sea necesario	Para servicios químicos agresivos o de muy alta temperatura.; costoso.

4. Diseño para fundición a la cera perdida: reglas de geometría hidráulicas específicas

El diseño debe equilibrar la función hidráulica., integridad de presión y moldeabilidad.

Accesorios para mangueras hidráulicas de acero inoxidable

Reglas clave

Espesor de pared continuo: evitar cambios bruscos de espesor; use escalones cónicos y filetes generosos (radio de filete mínimo ≈ 1–1,5 × pared nominal).
Espesor mínimo de pared: para racores hidráulicos de fundición inoxidable objetivo ≥ 3–4 mm para regiones de presión; Las costillas delgadas sin presión pueden ser más delgadas, pero evítelas. <2 mm en recorridos de carga.
(Discuta con la fundición: la fundición a la cera perdida y el tamaño de la sección afectan fuertemente la contracción y la porosidad.)
Caras de sellado: siempre máquina Caras de sellado y ranuras para juntas tóricas.; dejar ventanas de mecanizado y márgenes (típico 0,5–1,5 mm).
Objetivo Ra ≤ 0.8 µm (32 mín.) para caras de metal a metal o ORFS; Ra ≤ 1.6 µm aceptable para juntas de elastómero.
Trapos: Evite roscas completamente fundidas en accesorios de presión crítica: use hilos mecanizados o instalar inserciones metálicas robustas (helicópteros, inserciones prensadas) para montajes repetidos.
Pasajes internos: Planificar la ubicación de la puerta y el núcleo para promover la solidificación direccional.; Evite islas atrapadas y pasajes largos y delgados que causan cierres fríos..
jefes & refuerzo de jefes: jefes de máquina con correas de jefe y agregar nervaduras para distribuir las cargas de sujeción; Los agujeros centrales deben estar apoyados adecuadamente con coronas..
Evitación de soldadura: Minimizar las soldaduras en condiciones de alta tensión., zonas que soportan presión; cuando sea necesaria la soldadura, especifique el grado de fundición con bajo contenido de carbono o el recocido con solución posterior a la soldadura, si es posible.

5. Prácticas de fundición y parámetros de proceso. (se derrite, conchas, derramar)

Fundición a la cera perdida El acero inoxidable requiere atención a la limpieza del derretimiento., resistencia de la cáscara y vertido controlado.

Accesorios hidráulicos de acero inoxidable de fundición a la cera perdida

Elementos clave del proceso

Fusión & atmósfera: Fusión por inducción o inducción al vacío. (EMPUJE) es preferido por la limpieza; vacío o inerte (argón) El vertido reduce la oxidación y la formación de inclusiones.. Para aceros dúplex y de alta aleación, Es posible que se requiera práctica de vacío..
Para temperatura: Bandas de vertido típicas para acero inoxidable austenítico fundido.: 1450–1550 ° C (comprobar la aleación líquida/sólida exacta).
Las dúplex y las superaleaciones pueden requerir temperaturas de fusión más altas. Evite el sobrecalentamiento excesivo que aumenta la reacción con la cáscara..
Inversión (caparazón) tipo: Los revestimientos reforzados con enlaces de fosfato o alúmina/circón son típicos del acero inoxidable y de temperaturas de vertido más altas: proporcionan la resistencia en caliente necesaria y reducen las reacciones..
Materiales del núcleo: núcleos cerámicos (sílice unida, circón, alúmina) Se utilizan para canales de fluido internos.; núcleos de soporte de coronas. La permeabilidad del núcleo y la resistencia en verde son fundamentales.
Filtración & desgásico: Los filtros cerámicos en línea y el desnatado de material fundido reducen las inclusiones.. La desgasificación del acero inoxidable tiene menos que ver con el hidrógeno y más con la limpieza; control de oxígeno importante.
Precalentar la cáscara & derramar: conchas precalentadas para ~600–950 °C Dependiendo de la aleación para reducir el choque térmico y mejorar el llenado..
Para vertidos de acero inoxidable, a menudo precaliente la cáscara para 600–800 ° C. Consulte los cronogramas validados por la fundición..

6. Postprocesamiento: mecanizado, tratamiento térmico, acabado superficial y pasivación

Accesorios para mangueras hidráulicas de acero inoxidable de fundición a la cera perdida

Mecanizado & tolerancias

Caras de sellado a máquina, extremos del hilo, Puertos de sensores y datos críticos..
Especificar ventanas/adiciones de mecanizado en dibujos. Tolerancias mecanizadas típicas: ± 0.05–0.2 mm dependiendo de la criticidad.

Tratamiento térmico

recocido en solución (si es necesario): para algunas piezas fundidas recocido en solución >1,040 °C seguido de un enfriamiento rápido restaura la resistencia a la corrosión al disolver los carburos.
Las piezas fundidas grandes pueden distorsionarse; elija el grado de baja C (CF3/CF3M) para reducir la necesidad de tratamiento térmico.
Alivio del estrés: para reducir la distorsión y la tensión residual: temperaturas ~600–750 °C dependiendo de la aleación y los criterios de aceptación.

Acabado superficial & caza de focas

Pasivación: pasivación química (nítrico o cítrico según ASTM A967) para mejorar la película pasiva y eliminar el hierro incrustado.
Requerir certificado de pasivación y prueba. (ferroxilo o electroquímico) donde sea necesario.
Enchapado / revestimientos: níquel no electrolítico, zinc, o pintura protectora según sea necesario, pero el revestimiento puede ocultar defectos de fundición y debe cumplir con la compatibilidad con fluidos hidráulicos..
electropulido: mejora el acabado de la superficie y la resistencia a la corrosión para accesorios sanitarios o de alta limpieza.

7. Control de calidad, Pruebas y aceptación de accesorios hidráulicos.

El programa de garantía de calidad debe ser proporcional al riesgo.: Se necesitan accesorios de presión 100% o pruebas estadísticamente representativas.

Elementos típicos de control de calidad

Informe de prueba de materiales (CMTR): composición, pruebas mecanicas, trazabilidad del número de calor.
Inspección dimensional: CMM para datos críticos; Medidores pasa/no pasa para roscas y puertos..
END: radiografía (radiografía) o CT para porosidad interna; tinte penetrante para grietas superficiales; ultrasonidos para piezas fundidas grandes. La tasa de muestreo depende de la criticidad..
Hidrostático / prueba de presión: prueba de resistencia y prueba de estallido. Guía: realizar un prueba (filtración) prueba a 1,5× MAWP y un prueba de explosión ≥4× MAWP para muestras de calificación: adáptese según el estándar y los requisitos del cliente.
Procedimiento de prueba de documentos (presurización del bazo, tener tiempo, fuga aceptable).
Pruebas de par y montaje.: validar el rendimiento del inserto/rosca y el asiento de la junta.
Verificación de corrosión y pasivación.: Pruebas de inmersión o pulverización salina, según corresponda.; certificado de pasivación por lote.

8. Defectos típicos, Causas fundamentales y mitigación basada en materiales.

Los accesorios de presión son implacables: detecte y controle estos:

Defecto	Causa principal (materiales / proceso)	Mitigación
Porosidad (contracción, gas)	mala alimentacion, gases atrapados, cáscara mojada, hidrógeno de aglutinantes	fundición al vacío, filtros cerámicos, desgásico, desparafinado controlado & conchas secas, alimentadores direccionales
Inclusiones / escoria	películas de óxido, escoria, carga o crisol contaminado	carga limpia, VIM/filtración, hojeando, control del revestimiento del crisol
desgarro caliente / agrietamiento	solidificación restringida, aleaciones de amplio rango de congelación	cambio de diseño (filetes), escalofríos/cambios de subida, reducir la moderación
Reacción metal-inversión (decoloración de la superficie / caso alfa)	Aleaciones reactivas vs sílice en revestimiento., alto por tiempo	lavado de barrera de circonio/alúmina, fusión/vertido inerte, elegir inversión compatible
cierre en frio / Egipto	baja temperatura de vertido o solidificación prematura	aumentar la temperatura de vertido (dentro de las especificaciones), mejor puerta, precalentar la cáscara
Cambio de núcleo	soporte central débil o falla de la corona	aglutinantes centrales más fuertes, mejores asientos, coronillas de diseño

9. Mecánico, Rendimiento contra la corrosión y la presión: números de diseño a utilizar.

Utilice propiedades de materiales conservadoras y factores de seguridad en el diseño preliminar.; verificar experimentalmente para piezas fundidas específicas.

Anclajes de diseño (rangos típicos)

Presiones de trabajo: Los sistemas hidráulicos comúnmente varían desde 100 bar (1,450 psi) a 700 bar (10,150 psi) dependiendo de la industria.
Los accesorios hidráulicos de alta presión pueden clasificarse arriba a 700 bar o más: seleccione la aleación/diseño en consecuencia.
Pruebas de prueba: especificar ≥1,5× presión de trabajo máxima (MWP) como minimo; Muchos accesorios aeroespaciales/críticos utilizan factores de prueba más altos..
factor de explosión: requerir ≥3–4× PPM en pruebas de calificación.
Diseño de fatiga: Las tensiones cíclicas y los ciclos de presión dominan la vida.; Utilice datos de fatiga de pruebas representativas de muestras fundidas: la resistencia a la fatiga del acero inoxidable fundido es menor que la de las formas forjadas.; incluir factores de seguridad (factor de diseño 2–4 dependiendo de la aplicación).
Esfuerzo de torsión & margen de hilo: Utilice roscas mecanizadas y valide las especificaciones de torsión del hardware de acoplamiento para evitar irritaciones. (usar lubricación, antiagarrotamiento).
Para inoxidable, el irritamiento es un riesgo: considere recubrimientos duros o grados 316L/CF3 y acabado superficial controlado.

10. Ciencias económicas, plazo de entrega & Cuándo elegir rutas de fabricación alternativas

Ciencias económicas

Estampación & costo del patrón: Los patrones de inversión y la fabricación de núcleos cuestan más que las simples herramientas de fundición en arena.; La recuperación de la inversión se produce con complejidad y volúmenes..
Costo por pieza: más alto que la fundición en arena simple pero más bajo que el forjado extensivo + mecanizado de piezas complejas.
Operaciones secundarias: mecanizado de caras de sellado, hilos y post-tratamientos (pasivación) agregar costo unitario.

Tiempos de entrega

Patrón & herramientas de concha: 4–12 semanas típico dependiendo de la complejidad.
Validación de ensayos y procesos. (primer artículo): adicional 2–6 semanas.
tiempo del ciclo de producción: depende del cronograma de construcción y vertido de la carcasa: las piezas múltiples horneadas sobre las carcasas reducen la manipulación por pieza.

11. Fundición de inversión personalizada vs.. Procesos alternativos

Proceso / Método	Ventajas	Tamaño típico de pieza / volumen de producción	Tolerancias típicas alcanzables (tal como se produjo)	Mejor adecuado para (contexto de montaje hidráulico)
Fundición a la cera perdida (Cera perdida / Costumbre)	Alto detalle & acabado superficial; excelente repetibilidad; pasajes internos complejos; geometría multipuerto integral; mecanizado reducido.	Piezas pequeñas → medianas; volúmenes: prototipo → medio/alto (100s-10,000s).	± 0.1–0.5 mm; Real academia de bellas artes 0.8–3.2 µm.	Conectores multipuerto, codos, Colectores con características internas y áreas de sellado de precisión..
Fundición en arena (Verde / Arena de resina)	Herramientas de bajo costo; flexible para formas grandes; bueno para geometrías simples.	Mediano → piezas muy grandes; volúmenes: bajo/medio.	± 0.5–2.0 mm; Real academia de bellas artes 6–25 µm.	Carcasas grandes o bloques hidráulicos simples donde el mecanizado es aceptable.
Casting de concha de concha	Mejor precisión y calidad superficial que la arena; consistente para piezas moderadamente complejas.	Piezas pequeñas → medianas; volúmenes: medio.	± 0.2–0.8 mm; Real academia de bellas artes 2.5–6.3 µm.	Componentes hidráulicos de complejidad media que necesitan un mejor acabado a un coste moderado.
Forja + Mecanizado	Excelente fuerza, vida de fatiga, y densidad; porosidad interna cero; robusto para piezas con presión crítica.	Piezas pequeñas → grandes; volúmenes medios → altos.	Mecanizado después de la forja: ±0,01–0,2 mm.	Accesorios de alta presión (conectores rectos, camisetas) donde dominan la fuerza y la confiabilidad.
Mecanizado CNC de billete / Bar	Máxima precisión y acabado; sin porosidad de fundición; ideal para prototipos y volúmenes bajos.	Prototipo/volúmenes bajos; tamaño de pieza limitado al envolvente de mecanizado.	±0,01–0,1 mm; Real academia de bellas artes 0.2 µm realizable.	Prototipos, lotes pequeños, o componentes de sellado críticos.
Fabricación aditiva de metales (SLM / DMLS)	Libertad geométrica definitiva; ideal para canales internos y creación rápida de prototipos; sin herramientas.	Piezas pequeñas → medianas; volúmenes: prototipo → bajo.	± 0.05–0.3 mm (posprocesado).	Colectores complejos o accesorios hidráulicos especiales de bajo volumen.
Fundición centrífuga	Alta densidad y baja porosidad para piezas axisimétricas.; fuerte estructura radial.	Componentes cilíndricos; volúmenes bajos → medios.	± 0.3–1.0 mm.	Tubería, mangas, y componentes hidráulicos rotativos con geometría cilíndrica.

12. Conclusión

Fundición a la cera perdida Los accesorios hidráulicos de acero inoxidable ofrecen una poderosa combinación de precisión, capacidad de geometría compleja, resistencia a la corrosión, y confiabilidad mecánica—atributos que son difíciles de igualar con otros procesos de fabricación.

Cuando se diseña correctamente, Los accesorios de fundición a presión pueden integrar múltiples puertos., reducir los puntos de reunión, minimizar el mecanizado, y lograr una excelente calidad superficial, todo ello manteniendo una fuerte integridad metalúrgica adecuada para medios- a sistemas hidráulicos de alta presión.

En comparación con alternativas como la forja, Mecanizado CNC, o fundición en arena, La fundición a la cera perdida personalizada logra el mejor equilibrio cuando la complejidad de los componentes y los requisitos de rendimiento se cruzan..

Para accesorios hidráulicos con geometrías complejas, diseños sensibles al peso, o funciones integradas, La fundición a la cera perdida proporciona una solución rentable., escalable, y ruta de fabricación de alta calidad.

Preguntas frecuentes

¿Puedo usar yeso? 304 (CF8) accesorios en servicio de agua de mar?

No: 304/CF8 tiene una resistencia limitada a las picaduras en cloruros.. Usar CF8M/CF3M (elenco 316) o dúplex para agua de mar, dependiendo de la concentración de cloruro y la temperatura.

¿Cómo minimizan las fundiciones la porosidad de los accesorios a presión??

Mediante el uso de fundición al vacío, VIM se derrite, filtración cerámica, Alimentación direccional y precalentamiento/quemado controlado de la cáscara.; El END posterior al proceso verifica los resultados..

¿Qué presiones de prueba y de estallido debo requerir??

Práctica común: prueba de prueba ≥1.5× MWP y prueba de explosión de calificación ≥3–4× PPM. Consulte los estándares industriales aplicables para conocer los requisitos exactos..

¿Necesito pasivación para accesorios de acero inoxidable fundido??

Sí - pasivación (nítrico o cítrico según ASTM A967) Elimina el hierro libre y mejora la película pasiva.; exigir certificados y, si es critico, pruebas de verificación.

¿Son los accesorios de fundición a la cera perdida tan fuertes como los forjados??

Los accesorios fundidos pueden alcanzar las resistencias requeridas, pero la microestructura fundida y la porosidad potencial implican que los márgenes de fatiga y rotura difieren de los de las piezas forjadas..

Para fatiga extrema o factores de seguridad más altos, Se pueden preferir piezas forjadas/mecanizadas..
