1. Introducción

Conectores de tubo - acopladores, codos, colectores, Extremos de tubos con bridas y bloques de distribución de puertos múltiples: son componentes críticos en sistemas estructurales y de fluidos..

Cuando el servicio exige resistencia a la corrosión, resistencia y geometría interna compleja, fundición de acero inoxidable es una ruta probada: Produce piezas con forma casi neta con resaltes integrados., Costillas y pasajes internos que minimizan la soldadura., Pasos de montaje y riesgo de fugas..

2. ¿Qué es un conector de tubo de acero inoxidable fundido??

A fundición acero inoxidable conector de tubo Es un componente producido vertiendo una aleación de acero inoxidable fundida en un molde para formar una pieza cuya función es unir., transición, terminar o distribuir tubos, tuberías o mangueras.

Los conectores típicos incluyen acoplamientos roscados., bridas deslizantes, codos con puertos integrados, colectores multipuerto y accesorios sanitarios.

La fundición permite la integración de jefes de montaje., pasajes internos, Las nervaduras y geometrías personalizadas no son prácticas ni económicas como conjuntos fabricados..

Conectores de tubo de acero inoxidable de fundición

Funciones típicas & espacio de aplicación para conectores de tubos

Acoplamientos hidráulicos y adaptadores para agua, fluidos de proceso, servicios de vapor y químicos.
Colectores de distribución para instrumentación, gas, distribución hidráulica o de refrigerante.
Conectores de tubos sanitarios en comida, sistemas de bebidas y productos farmacéuticos (cuando electropulido / pasivado).
Uniones de tubos arquitectónicos y estructurales (barandillas, balaustradas, iluminación).
Conectores de proceso corrosivos o de alta temperatura (grados de acero inoxidable seleccionados o piezas fundidas de aleaciones superiores).

3. Por qué elegir acero inoxidable fundido: ventajas del material & Límites

Ventajas

Forma cercana a la red: características complejas (núcleo, pasajes internos, jefe) Fundido en una sola pieza: reduce los costos de soldadura y ensamblaje..
Resistencia a la corrosión: Las aleaciones inoxidables forman una película pasiva rica en cromo.; emitir equivalentes de la serie 300 (emitir 304/CF8, fundido 316/CF8M) Proporcionar una excelente resistencia a la corrosión general..
Rendimiento mecánico: El acero inoxidable fundido tiene buena tenacidad y ductilidad. (UTS típico como modelo ≥ 485 MPa, alargamiento 25–35%) para muchas tareas de conector.
Durabilidad: Buen rendimiento ante la fatiga y el impacto cuando se controlan la porosidad y los defectos..
Reciclabilidad: La chatarra de acero inoxidable se recicla bien: la fundición puede ser una ruta ambientalmente eficiente cuando se diseña para su reutilización y recuperación de materiales..

Límites y compensaciones

Riesgo de porosidad e inclusiones.: si se derrite la limpieza, la desgasificación o la alimentación son deficientes, Los defectos internos pueden reducir la integridad de la presión y la vida útil..
Riesgo de corrosión localizada en cloruros.: elenco 304 los equivalentes carecen de Mo; para servicio rico en cloruro (agua de mar, salmueras) actualización a fundición con soporte de Mo 316 (CF8M) o estructuras dúplex.
Mayores costos iniciales de herramientas y patrones. para métodos de fundición de precisión (inversión/shell) en comparación con accesorios mecanizados simples; justificado sólo por el volumen o el rendimiento.
Soldadura & sensibilización: Los grados de fundición con mayor contenido de carbono pueden sensibilizar en el rango de 450 a 850 °C; utilice variantes con bajo contenido de carbono. (fundido 304L/CF3) o práctica de soldadura controlada si se requiere soldadura extensa.

4. Selección de materiales: grados de acero inoxidable y compensaciones

Calificación (Elenco)	Aspectos destacados de la composición típica	Propiedades clave	Resistencia a la corrosión (Práctico)	Aplicaciones típicas de conectores
CF8 (elenco 304 equivalente)	Cr 17–21%, Entre el 8% y el 12%, C≤0,08%	Buena ductilidad y dureza; UTS típico ~485 MPa o superior	Buena resistencia general a la corrosión en agua., aire, medios de calidad alimentaria; resistencia limitada a las picaduras en cloruros	Conectores de tubo de uso general, colectores, carcasas de bombas/válvulas en entornos sin cloro
CF3 (equivalente a 304L fundido)	Mismo equilibrio Cr/Ni que el CF8 pero C≤0,03%	Fuerza y dureza similares; estabilidad microestructural mejorada después de la soldadura	Misma resistencia general a la corrosión que el CF8; resistencia mejorada a la corrosión relacionada con la sensibilización	Conectores sanitarios, colectores soldados, Tuberías de baja temperatura que requieren confiabilidad de soldadura adicional
CF8M (elenco 316 equivalente)	Cr 16-18%, Entre el 9% y el 12%, Mes 2-3%, C≤0,08%	Fuerza comparable; resistencia mejorada a medios agresivos; buena dureza	Resistencia significativamente mejor a picaduras/grietas; preferido para fluidos que contienen cloruro	Conectores marinos, accesorios de proceso químico, colectores de agua de mar, transferencia de líquido clorado
CF3M (equivalente a 316L fundido)	Igual que CF8M pero C≤0,03%	Mismo perfil mecánico con excelente estabilidad en zonas afectadas por el calor.	Excelente en ambientes que contienen cloruro, especialmente donde se produce soldadura	Conectores de tubo soldados críticos, sistemas de fluidos alimentarios/farmacéuticos, conjuntos de transferencia de salmuera
Dúplex fundido (p.ej., CD3MN / CD4MCUN)	Cr alto (≈22-25%), moderado Ni, microestructura equilibrada de ferrita-austenita	Alta resistencia (rendimiento ~450–550 MPa), baja expansión térmica, buena dureza	Muy alta resistencia a picaduras/grietas y SCC, superior al rendimiento 316 en muchos casos de cloruro	Colectores de alta presión, plantas de agua de mar/RO, conectores de tubos marinos
Aleaciones fundidas a base de Ni (p.ej., Hastelloy, tipos de inconel)	Ni típicamente >50%, Adiciones de Cr/Mo según sea necesario	Excepcional rendimiento ante altas temperaturas y corrosión	Excelente resistencia en ácidos fuertes., Halogenuros y ambientes reductores.	Conectores para uso químico extremo, conexiones de proceso de alta temperatura

5. Procesos de fundición adecuados para conectores de tubos de acero inoxidable

La elección del proceso de fundición para conectores de tubos de acero inoxidable depende de tamaño de pieza, complejidad de la geometría, requisitos de tolerancia, acabado superficial, y volumen de producción.

Abrazaderas para tubos de acero inoxidable Castins

Proceso de fundición	Tolerancia dimensional (por 100 milímetros)	Rugosidad de la superficie (Real academia de bellas artes, µm)	Tamaño de pieza ideal / Complejidad	Notas
Fundición a la cera perdida (Cera perdida)	± 0.1–0.3 mm	1.6–3.2	Piezas pequeñas a medianas (≤50 kilogramos), accesorios de alta precisión	Excelente acabado superficial y detalle.; ideal para conectores sanitarios y pasajes internos intrincados; mayor costo de herramientas; volúmenes moderados
Fundición en arena	± 0.5–1.0 mm	6.3–12.5	Piezas grandes (≥50 kilogramos), geometrías complejas	Flexible, bajo costo de herramientas; permite conectores grandes con núcleos internos; superficie más rugosa, requiere más mecanizado
Fundición de espuma perdida	± 0.3–0.5 mm	3.2–6.3	Partes medianas, cavidades internas complejas	El patrón de espuma se vaporiza durante el vertido., permitiendo geometrías complejas sin núcleos; acabado superficial moderado; adecuado para producción de volumen medio
Casting de concha de concha	±0,2–0,4 mm	2.5–5.0	Conectores medianos a grandes, formas moderadamente complejas	La fina capa de cerámica proporciona un mejor acabado superficial y precisión dimensional que la arena.; Ideal para piezas que necesitan tolerancias más estrictas y estética mejorada.

Consideraciones prácticas

Acabado superficial: La fundición con moldes de revestimiento y de carcasa proporciona valores Ra superiores, Reducción de los requisitos de posmecanizado para las caras de sellado y los asientos de las juntas tóricas..
Precisión dimensional: La fundición con moldes de espuma perdida y concha es más precisa que la fundición en arena tradicional., reducir los márgenes de mecanizado.
Volumen de producción: La fundición en arena es económica para prototipos y conectores de bajo volumen.; Los moldes de fundición a la cera perdida y los moldes de cáscara son más rentables en volúmenes moderados.; La espuma perdida es flexible para volúmenes medios a altos..
Pasajes internos: Se prefieren la espuma perdida y la fundición a la cera perdida para conectores con canales de fluido internos intrincados., ya que reducen la necesidad de múltiples núcleos y pasos de ensamblaje.
Consideraciones materiales: Aceros inoxidables, particularmente grados CF8/CF8M, Requieren temperatura de fusión controlada y solidificación para evitar la porosidad.; tipos de moldes más finos (inversión, caparazón) Ayudar a producir una estructura interna sólida..

6. Acabado superficial, pasivación y control de corrosión

El acabado de la superficie y el tratamiento posterior a la fundición afectan directamente el rendimiento frente a la corrosión., higiene y sellado.

Abrazaderas de tubo giratorias de acero inoxidable fundido

Acabados típicos & objetivos

As-cast (arena): Ra 6–25 µm: caras de sellado de máquinas y superficies críticas.
Inversión / caparazón: Ra 0,8–3,2 µm: suele ser adecuado para usos sanitarios después de la pasivación.
electropulido: reduce Ra, elimina los contaminantes incrustados, mejora la facilidad de limpieza: objetivo Ra ≤ 0,4–0,8 µm para conectores sanitarios.

Pasivación & decapado

Objetivo: restaurar y espesar la película pasiva de óxido de cromo después del mecanizado/soldadura.
Estándares como ASTM A967 (pautas) A menudo se utilizan como base para procedimientos. (p.ej., nítrico / pasivación cítrica). Requerir certificados que muestren el procedimiento y los resultados..

Sellado de piezas fundidas porosas

Impregnación al vacío con selladores epóxicos o poliméricos se pueden cerrar porosidades menores; se usa comúnmente para conectores de fluidos de baja presión cuando existen pequeños riesgos de porosidad..

Recubrimientos & chapados

Estañado o niquelado para mejorar la soldabilidad o la superficie de sacrificio; lacas transparentes para artículos decorativos. Para agua potable, Asegúrese de que los recubrimientos estén certificados como seguros..

7. Caza de focas, Métodos de unión y montaje de conectores fundidos.

Conector de tubo transversal de acero inoxidable

Hilos mecanizados & inserciones

Roscas de máquina para juntas de presión; para los jefes delgados prefieren inserciones de acero prensado o helicoidales para evitar el desgaste. Utilice juntas tóricas o superficies de juntas cuando corresponda.

Compresión / accesorios de virola

Los conectores fundidos a menudo incluyen asientos mecanizados para casquillos, ampliamente utilizados en instrumentación y conectores hidráulicos para mayor robustez., juntas estancas.

Bridas & conexiones atornilladas

Mecanice las caras de las bridas y los patrones de pernos según las tolerancias estándar.; especificar la planitud de la cara y Ra (p.ej., Ra ≤ 0.8 µm) basado en el tipo de junta.

Soldadura & soldadura

Utilice WPS/PQR calificado y relleno apropiado (ER308/308L para CF8; ER316/316L para CF8M).
Cuidado con la sensibilización en grados C superiores; si la soldadura es pesada, Elija grados de fundición con baja C (CF3 / CF3M) o planifique el recocido en solución si es práctico.

Sellado de roscas & estrategias de junta

Para sellos de metal a metal, superficies de asiento mecanizadas y materia de sujeción precisa.
Para conexiones roscadas, utilizar PTFE, selladores anaeróbicos o juntas tóricas; Diseño de ranuras para juntas tóricas según tamaños estándar..

8. Práctica de fundición que importa (derretir, limpieza, control de ferrita)

La calidad de la producción depende de los controles de la fundición:

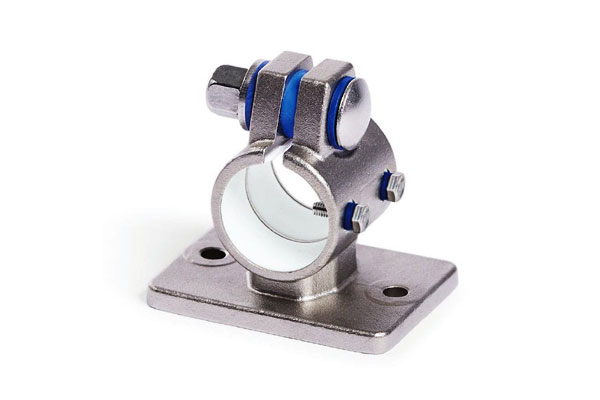

Conector de tubo redondo de acero inoxidable

Derretir & parámetros de vertido

sólido / líquido: Las aleaciones fundidas tipo 304 se solidifican aproximadamente. 1370–1450°C; verter ventanas prácticas con frecuencia ~1420-1520 °C dependiendo de la aleación y la sección. Especificar bandas de temperatura de vertido para piezas críticas.

Limpieza & filtración

Filtración cerámica en línea reduce las inclusiones no metálicas. La desgasificación y la transferencia controlada de la cuchara minimizan los espiráculos. Para piezas de presión, Requieren filtración y prácticas con bajo nivel de gas..

Control de ferrita delta

Ferrita delta retenida (~ algunos %; Número de ferrita FN ≈ 3–12) Ayuda a prevenir el desgarro por calor en austeníticos fundidos..
Especifique el FN objetivo cuando sea necesario y requiera lecturas de Feritscope o evidencia metalográfica.

Alimentación & puerta / solidificación direccional

buena puerta, Los enfriamientos y los elevadores fuerzan la solidificación direccional y reducen la porosidad de contracción.. Utilice simulación térmica para conectores complejos para optimizar la ubicación del alimentador.

Tratamiento térmico posterior a la fundición.

Alivio del estrés: temperaturas moderadas (p.ej., 600–750 ° C) para tensión residual.
recocido en solución: ~1.040-1.120 °C + Enfriamiento rápido para disolver los carburos y restaurar la resistencia a la corrosión: es costoso y puede distorsionar piezas fundidas de gran tamaño.; utilizar sólo cuando sea necesario.

9. Economía manufacturera, plazo de entrega & decisiones de escala

Impulsores de costos

Estampación & costo del patrón: alto para herramientas de inversión/patrón; justificado para tiradas de producción más grandes.
Elección del proceso: arena/concha para volúmenes bajos; Revestimiento o molde permanente para mayor acabado/tolerancia estricta; El vacío/baja presión aumenta el costo pero reduce el retrabajo..
Operaciones secundarias: mecanizado (caras de sellado, trapos), pasivación, inspección & NDT agregar al costo de la pieza.
Rendimiento/chatarra: Pérdidas y rechazos de entrada/corredor (porosidad, fallas de END) afecta directamente el costo por pieza.

Tiempos de entrega

Patrones de prototipos, Los núcleos y los ciclos de validación generalmente impulsan el tiempo de entrega inicial. (semanas a meses). El tiempo de producción se acorta después de validar las herramientas.

Economía del volumen

Para > unos pocos miles de unidades/año, La inversión en herramientas para la carcasa o el molde permanente puede estar justificada..
Para volúmenes bajos, La fundición en arena con modestos márgenes de mecanizado suele ser la más económica..

10. Conector de tubo de acero inoxidable fundido - Vs. Alternativas

Material / Método	Ventajas	Limitaciones / Consideraciones	Aplicaciones típicas
Fundición de acero inoxidable	Forma cercana a la red, resistente a la corrosión (CF8/CF8M), características integradas (jefe, costillas, pasajes internos), adecuado para conectores complejos de tamaño mediano a grande	Mayor costo de herramientas para inversión/carcasa; riesgo de porosidad si el control del derretimiento es deficiente; más pesado que el aluminio/latón	válvulas industriales, colectores, hidráulico / conectores sanitarios, accesorios marinos
Acero inoxidable forjado	Excelente resistencia mecánica y tenacidad.; baja porosidad; buen rendimiento de fatiga	Requiere mecanizado secundario para pasajes internos complejos; material superior & costo laboral; complejidad geométrica limitada	Accesorios de alta presión, recipientes a presión crítica, bridas, adaptadores de tubería
Aluminio fundido	Ligero, buena resistencia a la corrosión en ambientes suaves, bajo costo, fácil mecanizado	Menor resistencia y dureza que el acero inoxidable.; capacidad limitada de alta temperatura; Poca resistencia a cloruros y productos químicos agresivos.	Conectores de fluido de baja presión, accesorios de climatización, sistemas de tuberías ligeras
Latón / Fundición de bronce	Excelente maquinabilidad, Buena resistencia a la corrosión en agua potable y servicio de productos químicos suaves., propiedades antimicrobianas	Susceptible a la descincificación en cloruros agresivos o medios ácidos.; menor resistencia que el acero inoxidable; capacidad de temperatura limitada	Plomería, accesorios de agua potable, conectores decorativos, accesorios de instrumentación
Falsificado / Acero mecanizado	Alta resistencia y resistencia al desgaste; Excelente rendimiento ante la presión y la fatiga.	Requiere recubrimientos o enchapados para evitar la oxidación.; más pesado que el acero inoxidable o el aluminio; Costo de mecanizado para geometría compleja.	Conectores hidráulicos de alta presión, Tuberías industriales donde se controla la corrosión o se aplica revestimiento.

11. DEZE ofrece conectores de tubo de acero inoxidable de fundición personalizados

ESTE proporciona soluciones integrales para conectores de tubos de acero inoxidable de fundición personalizados, ofreciendo soporte experto de diseño para fundición (DFM) revisiones y selección de aleaciones para la producción de prototipos., herramientas de precisión, Procesos controlados de fusión y vertido., métodos de fundición de baja porosidad,

Mecanizado de caras de sellado críticas., pasivación o electropulido, y una inspección rigurosa que incluye controles dimensionales, END, y pruebas de presión, lo que garantiza una alta calidad, Conectores confiables adaptados a los requisitos de servicio de cada cliente..

12. Conclusión

Los conectores de tubo de acero inoxidable fundido ofrecen un rendimiento económico., piezas funcionalmente integradas cuando el diseño, material, Las prácticas de fundición y la inspección se adaptan correctamente a las condiciones de servicio..

El éxito depende de elegir la aleación adecuada (Variantes CF8/CF8M/CF3 o dúplex), Diseño para secciones uniformes y alimentación sólida., especificando controles de fundición (derretir limpieza, objetivos de ferrita, filtración), y hacer cumplir el control de calidad adecuado (CMTR, END, prueba de presión, pasivación).

Para servicios de cloruro o altamente agresivos, actualice a grados con rodamientos de Mo o dúplex; para soldar, Los ensamblajes altamente sensibles a la sensibilización eligen calidades de fundición bajas en carbono o planifican el recocido en solución..

Preguntas frecuentes

¿Puedo fundir un conector de tubo en CF8 para servicio de agua de mar??

No recomendado para inmersión continua en agua de mar.. Prefiero CF8M (316 equivalente) o aleaciones de bronce/Cu-Ni, o inoxidable dúplex, dependiendo de la concentración de cloruro y la temperatura.

¿Los conectores fundidos en acero inoxidable son herméticos sin necesidad de mecanizado??

Algunas aplicaciones de baja presión pueden utilizar superficies de sellado fundidas., pero para sellos herméticos a presión se deben mecanizar las caras de sellado y/o usar juntas tóricas/juntas.. La impregnación al vacío puede sellar porosidades menores.

¿Qué END es esencial para los conectores fundidos resistentes a la presión??

Como mínimo: 100% Visual y colorante penetrante en las caras de sellado/soldadura.; muestreo de radiografía o tomografía computarizada por riesgo; prueba hidrostática a 1,5× presión de diseño.
Agregue pruebas de espesor ultrasónico y caída de presión o fugas de helio para servicios críticos.

¿El método de fundición afecta el rendimiento contra la corrosión??

Sí. Limpieza del fundido y control de la porosidad. (vacío/desgasificación/filtración) afectan directamente la susceptibilidad al ataque localizado y al inicio de grietas por fatiga.
Elija el proceso de fundición y el posprocesamiento según la integridad requerida.
