Tampa do queimador de aço inoxidável 310S para fundição de investimento | Estudo de caso

Análise de Caso

1. Visão geral do projeto

Este estudo de caso documenta uma solução personalizada de sílica-sol do mundo real fundição de investimento projeto de tampa de queimador em aço inox 310S, um componente consumível essencial para equipamentos industriais de combustão de gás.

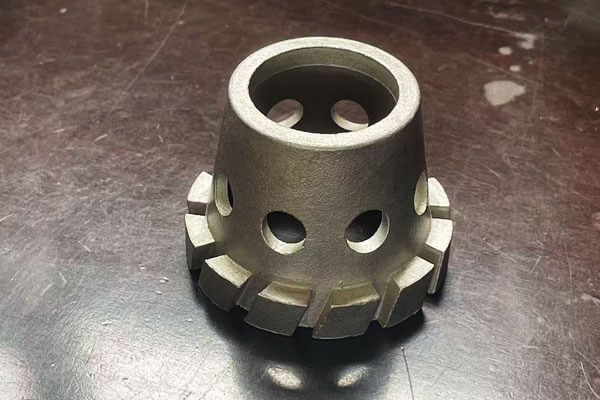

A peça apresenta um corpo principal oco cônico, múltiplos orifícios de ar de pré-mistura distribuídos uniformemente ao redor da parede do cilindro, e dentes serrilhados circunferenciais estabilizadores de chama na parte inferior.

Fabricado por fundição por cera perdida e seguido de acabamento CNC, a peça foi projetada para serviço contínuo sob ambiente de oxidação de alta temperatura até 1050 °C.

Diante das desvantagens metalúrgicas do aço inoxidável 310S resistente ao calor e da geometria complexa das peças, nossa fundição superou vários obstáculos de produção experimental e forneceu componentes estáveis ​​de produção em massa que satisfizeram totalmente o desempenho de combustão do uso final.

Este artigo resume o histórico do projeto, dificuldades técnicas, contramedidas personalizadas, fluxo de trabalho de controle de qualidade e resultados finais do projeto.

2. Histórico do projeto

As tampas dos queimadores industriais são equipamentos críticos que determinam a estabilidade da combustão, eficiência térmica e vida útil dos fornos, linhas de tratamento térmico e sistemas de aquecimento comercial.

As tampas dos queimadores domésticos são fabricadas principalmente por estampagem de chapa metálica, ainda assim, condições operacionais industriais pesadas exigem estruturas fundidas com maior resistência de parede e durabilidade superior em altas temperaturas.

A tampa do queimador importada original do usuário final sofreu falhas prematuras frequentes: rachaduras térmicas e lascamento superficial ocorreram após operação de ciclo curto em alta temperatura.

O cliente decidiu localizar a cadeia de fornecimento de peças sobressalentes e selecionou o 310S (EM 1.4845 / AISI 310s) aço inoxidável austenítico resistente ao calor por sua excelente resistência à oxidação em altas temperaturas e resistência à fluência.

No entanto, 310S é notoriamente difícil para fundição de precisão. Possui uma ampla faixa de temperatura de solidificação, alta viscosidade de fusão, e alta suscetibilidade a lacrimejamento a quente, porosidade de microrretração e inclusões de escória de óxido.

Combinado com transições abruptas de espessura de parede, furos de pré-mistura de pequeno diâmetro e dentes serrilhados finos da tampa do queimador, parâmetros de fundição convencionais não podem atingir produção de massa qualificada, que criou demandas técnicas urgentes para nossa equipe profissional de engenharia de fundição.

3. Requisitos do cliente

O cliente de equipamentos industriais apresentou soluções técnicas multidimensionais, requisitos dimensionais e de desempenho para esta tampa de queimador personalizada:

1. Especificação de materiais: Composição química rigorosa para aço inoxidável 310S; Cr 24,0-26,0 %, Às 19h00-22h00 %, com elementos de impureza vestigiais limitados.
   A estrutura metalográfica será austenita homogênea após tratamento térmico de recozimento em solução.
2. Dimensional & Tolerância Geométrica: A tolerância dimensional da fundição está em conformidade com a ISO 8062 Padrão CT‑5. Posições internas dos furos de pré-mistura, tamanhos de abertura e perfis de dentes serrilhados inferiores devem manter a consistência, para garantir um efeito previsível de pré-mistura combustível-ar.
   As principais interfaces de montagem reservam margem para usinagem CNC subsequente.
3. Qualidade Interna: Zero trincas a quente e microfissuras penetrantes; a porosidade de contração e os microvazios não devem afetar a resistência mecânica e o desempenho em altas temperaturas.
   Padrão de aceitação passa no teste de partículas magnéticas (Mt) e testes ultrassônicos (EUA). Sem inclusões prejudiciais de escória dentro das seções de fundição.
4. Qualidade de Superfície: Superfície lisa fundida, sem areia pegajosa, pitting ou voltas frias. Rugosidade superficial Ra ≤ 6.3 μm antes do tiro.
5. Desempenho do serviço: Operação estável a longo prazo sob temperatura cíclica até 1050 °C; sem fissuras térmicas, deformação ou fragmentação por oxidação severa durante os ciclos normais de trabalho.
6. Alvo Comercial: Alcance uma produção em massa estável com rendimento competitivo, para apoiar o fornecimento contínuo de peças sobressalentes para o sistema pós-venda de equipamentos de combustão do cliente.

4. Desafios

Durante a produção experimental do protótipo, nossa equipe de engenharia identificou desafios interligados relacionados a materiais e à geometria:

Alto risco de rasgo a quente em transições de paredes espessas para finas

O desafio metalúrgico mais crítico era o risco de lacrimejamento a quente durante o estágio final de solidificação.

A tampa do queimador contém uma seção de montagem relativamente pesada que se conecta a um corpo cônico muito mais fino, seguido por delicados dentes serrilhados estabilizadores de chama.

Esta variação abrupta na espessura da seção produz diferenças substanciais na taxa de resfriamento local e no tempo de solidificação.

310O aço inoxidável S aumenta ainda mais o risco devido à sua faixa de solidificação relativamente ampla. Seções finas podem tornar-se rígidas enquanto seções pesadas adjacentes permanecem parcialmente líquidas ou semissólidas.

À medida que o metal líquido restante se contrai e o material circundante continua a encolher, tensão de tração localizada pode se desenvolver em regiões onde a estrutura parcialmente solidificada tem capacidade limitada de deformar ou receber metal líquido adicional.

As fissuras mais perigosas não são necessariamente grandes defeitos visíveis.

Microlágrimas quentes podem se formar ao longo de regiões interdendríticas ou em zonas de transição geométrica e permanecem difíceis de identificar através da inspeção visual convencional.

Sob aquecimento e resfriamento repetidos, essas descontinuidades podem atuar como concentradores de tensão e propagar-se gradualmente.

Dificuldade em alimentação e gerenciamento de gás em torno de pequenos orifícios de ar pré-misturado

A variedade de orifícios de pré-mistura introduziu um segundo grande desafio.

Esses furos são recursos funcionais de combustão, em vez de geometria decorativa..

Seu diâmetro, posição, circularidade, e a consistência influenciam diretamente a distribuição do ar de combustão ao redor da tampa do queimador.

Do ponto de vista do elenco, no entanto, pequenos buracos criam caminhos de fluxo restritos e gradientes térmicos localizados.

Durante o enchimento, o 310S fundido deve reproduzir características cerâmicas relativamente finas, mantendo fluidez suficiente.

Durante a solidificação, essas áreas têm acesso limitado à alimentação de metal e podem se tornar vulneráveis ​​à contração localizada.

Ao mesmo tempo, qualquer gás residual ou fluxo turbulento gerado durante o enchimento do molde pode ficar preso em torno das superfícies internas do furo.

Dentes serrilhados finos e solidificação prematura

Os dentes serrilhados circunferenciais na parte inferior da tampa do queimador apresentavam outro desafio específico da geometria.

Essas projeções finas devem ser completamente preenchidas e manter um perfil consistente, permanecendo mecanicamente robustas durante serviços em altas temperaturas..

Porque a sua massa térmica é consideravelmente inferior à do corpo principal, eles esfriam e solidificam rapidamente.

Isso cria dois requisitos concorrentes.

Por um lado, o metal fundido deve reter fluidez adequada por tempo suficiente para reproduzir a geometria fina do dente.

Por outro lado, superaquecimento excessivo ou exposição prolongada a metal fundido em alta temperatura pode aumentar a oxidação e a interação cerâmica-casca.

Os dentes também experimentam uma história de contração diferente do corpo circundante.

Se os dentes solidificados ficarem mecanicamente restringidos por seções ainda em solidificação, tensões residuais podem se acumular ao redor das raízes dos dentes.

Inclusões de Óxido e Reações Metal-Invólucro

A qualidade do revestimento cerâmico torna-se especialmente importante na fundição de aços inoxidáveis ​​resistentes ao calor, como o 310S..

Em temperaturas elevadas de fusão e vazamento, o aço inoxidável fundido pode interagir com materiais refratários e oxigênio atmosférico.

Química da casca mal controlada, disparo inadequado, temperatura excessiva de vazamento, ou fluxo turbulento de metal pode aumentar o risco de reações superficiais e inclusões não metálicas.

Preocupações típicas incluídas:

• Inclusões de óxido
• Contaminação refratária
• Produtos de reação cerâmica
• Areia pegajosa
• Corrosão de superfície
• Pele áspera ou irregular
• Filmes de óxido aprisionados

Esses defeitos têm um duplo impacto.

Do ponto de vista da fabricação, eles reduzem o rendimento da fundição e aumentam os requisitos de acabamento.

Do ponto de vista do serviço, descontinuidades superficiais podem se tornar locais preferenciais para oxidação e início de trincas durante exposição repetida a altas temperaturas.

Para um componente operando próximo 1050 °C, um defeito superficial aparentemente menor pode se tornar significativamente mais importante após exposição térmica prolongada.

O desafio era, portanto, manter limpeza do metal e estabilidade do revestimento cerâmico simultaneamente, em vez de tratar a qualidade da superfície como um requisito puramente cosmético.

Estabilidade Dimensional de uma Fundição de Investimento Complexa

A tampa do queimador requer um alto grau de consistência dimensional, apesar da sua geometria relativamente complexa.

A fundição de precisão pode reproduzir detalhes finos de forma muito eficaz, mas o componente metálico final é influenciado por mudanças dimensionais em vários estágios:

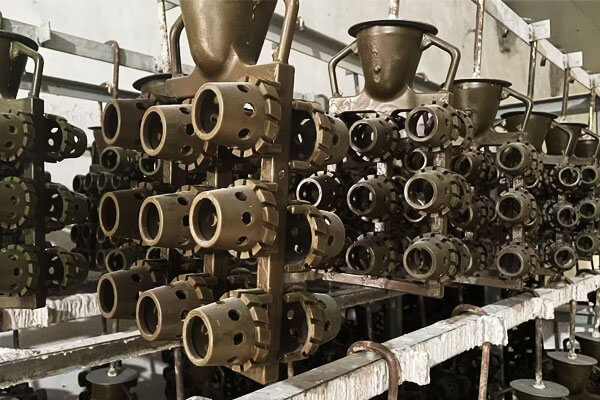

injeção de cera → resfriamento de cera → construção de casca → queima de casca → solidificação de metal → tratamento térmico → usinagem.

Um pequeno desvio no padrão de cera pode ser transferido para o revestimento cerâmico.

A deformação da casca durante a secagem ou queima pode amplificar ainda mais o desvio, enquanto a contração não uniforme do metal pode introduzir outra camada de mudança dimensional.

O desafio, portanto, não era simplesmente alcançar precisão dimensional em um protótipo.

O verdadeiro objectivo era estabelecer uma sistema de controle dimensional repetível capaz de manter a consistência durante toda a produção em série.

Quebra de casca de cerâmica e equilíbrio de permeabilidade a gases

O próprio casco apresentou um delicado compromisso de engenharia.

O molde cerâmico tinha que ser forte o suficiente para suportar:

• Remoção de cera
• Queima em alta temperatura
• Manuseio
• Impacto de metal fundido
• Pressão metalostática

Ao mesmo tempo, precisava de permeabilidade suficiente para permitir que os gases escapassem durante o vazamento.

Uma casca excessivamente densa pode proporcionar uma boa reprodução da superfície, mas restringir a evacuação de gases..

Uma carcaça com resistência insuficiente ou má ligação entre camadas pode rachar durante a queima ou vazamento, resultando em penetração de metal, defeitos dimensionais, ou falha de fundição catastrófica.

A geometria complexa da tampa do queimador tornou este equilíbrio mais exigente porque as características estreitas e os contornos internos criam áreas onde a secagem, as condições de queima e enchimento de metal podem diferir daquelas do corpo principal.

Limpeza de metal fundido e estabilidade de vazamento

Outro desafio foi manter a qualidade estável do metal fundido desde o forno até o molde.

Para fundição de precisão 310S, a composição química por si só não garante a qualidade da fundição. O aço fundido também deve ter:

• Temperatura
• Fluidez
• Conteúdo de gás
• Nível de inclusão
• Condição de desoxidação
• Estabilidade de vazamento

A desoxidação insuficiente pode aumentar a formação de óxido, enquanto a desoxidação excessiva ou mal controlada pode introduzir produtos de reação indesejáveis.

De forma similar, uma temperatura de vazamento excessivamente alta pode melhorar o enchimento, mas aumenta a reação e a oxidação do invólucro metálico.

O processo, portanto, exigia uma janela operacional controlada na qual fluidez, limpeza e compatibilidade com revestimento cerâmico foram equilibradas simultaneamente.

Isto foi especialmente importante para os furos finos de pré-mistura e dentes serrilhados, onde o fluxo instável de metal pode se traduzir imediatamente em preenchimento incompleto ou inclusões aprisionadas.

5. Nossa solução

Como um fundição profissional de fundição de investimento de sílica sol, não tentamos resolver os defeitos da tampa do queimador através de um único ajuste na temperatura de vazamento ou na química da liga.

A chave era estabelecer um janela de processo específica para geometria e orientada para metalurgia para aço inoxidável 310S.

Para este projeto, tratamos a tampa do queimador como um sistema de fundição completo: padrão de cera → revestimento cerâmico → abertura e alimentação → fusão → vazamento → solidificação → tratamento térmico → acabamento CNC → inspeção.

Cada estágio foi otimizado contra um modo de falha específico identificado durante os testes do protótipo.

As seguintes medidas foram implementadas durante o desenvolvimento do processo.

Redesenho de comportas e alimentação para eliminar rasgos a quente

A primeira grande melhoria foi uma reformulação completa do sistema de comporta e alimentação.

O ensaio inicial utilizou um arranjo de alimentação relativamente convencional.

A análise CT/seção de amostras rejeitadas mostrou que a maior concentração de defeitos ocorreu em torno da transição espessa para fina entre a saliência de montagem e o corpo cônico, com risco adicional ao redor das raízes dos dentes serrilhados.

Portanto, redesenhamos o elenco para estabelecer um cenário mais previsível. sequência de solidificação direcional.

A estratégia básica foi:

Seções funcionais finas → corpo cônico principal → ressalto de montagem grosso → fonte de alimentação

A pesada saliência de montagem foi deliberadamente mantida como uma das últimas regiões de solidificação para que pudesse continuar a fornecer metal líquido às seções adjacentes durante a contração volumétrica..

Também introduzimos alimentação localizada em nós térmicos críticos, em vez de simplesmente aumentar o volume total do riser.

Durante testes de processo, comparamos várias configurações de gating e monitoramos a distribuição de defeitos após o seccionamento.

O design otimizado reduziu significativamente as indicações isoladas de contração e eliminou o padrão recorrente de rasgo a quente observado nos primeiros testes.

Para este componente específico, a lição importante foi que mais metal no riser não era a solução; a sequência de solidificação teve que ser redesenhada primeiro.

Controlando os dentes serrilhados por meio de obturação e equilíbrio térmico

Os dentes serrilhados finos foram tratados como um problema de fundição separado.

Como essas características têm uma proporção entre área de superfície e volume muito maior do que o corpo principal, eles perdem calor rapidamente e podem congelar antes que o resto da peça fundida tenha completado o enchimento.

Nossa solução combinou três controles:

1. Caminhos de fluxo de metal curtos e estáveis
2. Pré-aquecimento otimizado da carcaça
3. Superaquecimento de vazamento controlado

Em vez de simplesmente aumentar a temperatura de vazamento para forçar o metal a entrar nos dentes, otimizamos a relação entre a temperatura do metal e a temperatura da carcaça.

A faixa de vazamento de trabalho foi controlada em aproximadamente 1580–1620ºC, enquanto o pré-aquecimento do projétil e as condições de disparo foram estabilizadas antes do vazamento.

Isto proporcionou fluidez suficiente para os dentes finos sem aumentar desnecessariamente a temperatura do metal e a reação da casca cerâmica..

Também modificamos a direção do disparo local para que o metal atingisse as características finas com menos turbulência e menos oportunidade de congelamento prematuro.

O resultado foi uma melhoria substancial no preenchimento completo do perfil serrilhado, evitando o compromisso comum entre enchimento de seção fina e oxidação excessiva.

Controle dedicado de furos de ar pré-misturado

Os furos de pré-mistura eram uma das características funcionais mais importantes da tampa do queimador.

Portanto, estabelecemos uma rota de controle dedicada em vez de tratar os furos como geometria fundida comum.

O processo se concentrou em quatro parâmetros:

• Diâmetro do furo
• Posição do furo
• Espaçamento circunferencial
• Integridade da superfície interna

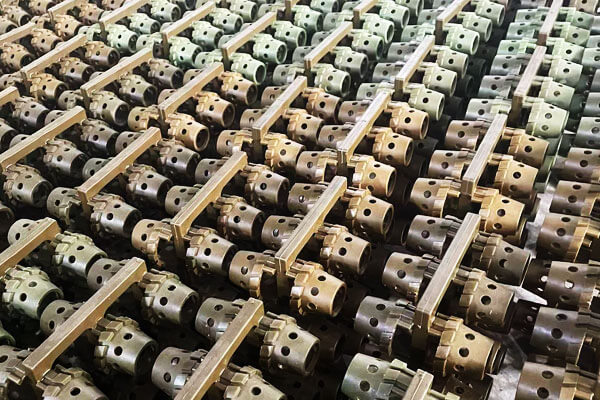

Na fase de cera, 100% a inspeção foi realizada nas características de formação de furos. Qualquer padrão de cera com núcleos danificados, deformação ou passagens bloqueadas foram rejeitadas antes da montagem.

Na fase de elenco, o comportamento de enchimento foi melhorado através do fluxo controlado de metal e assistência de vácuo.

O objetivo era minimizar a turbulência e o gás preso em torno das passagens de pequeno diâmetro.

Para dimensões críticas de furo, um estratégia de fundição na máquina foi adotado: fundição de precisão forneceu a geometria quase líquida, enquanto a usinagem CNC foi usada para estabelecer as dimensões funcionais finais onde eram necessárias tolerâncias mais rigorosas.

Essa abordagem evitou usinagem excessiva e, ao mesmo tempo, proporcionou uma consistência muito melhor do que depender exclusivamente das dimensões do furo fundido..

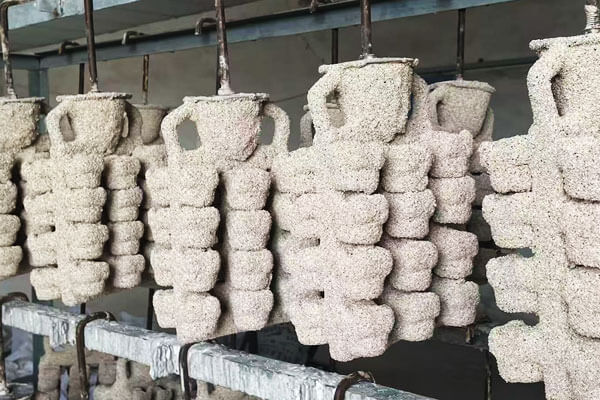

Otimização de Silica Sol Shell para 310S

Para este projeto, a qualidade da casca cerâmica estava diretamente ligada à qualidade da fundição.

Desenvolvemos um sistema de concha de sol de sílica de alta pureza com um revestimento facial fino à base de zircônia, especificamente adequado aos requisitos de superfície da tampa do queimador 310S.

O processo shell foi otimizado em três áreas:

Casaco facial

Um revestimento facial refratário de alta pureza foi usado para minimizar a interação química direta entre o 310S fundido e o molde cerâmico.

Isso ajudou a reduzir:

• Areia pegajosa
• Reação cerâmica
• Corrosão de superfície
• Inclusões refratárias
• Perda da geometria fina dos dentes

Camadas de backup

As camadas de backup foram ajustadas para equilibrar resistência da casca e permeabilidade ao gás.

Isto foi particularmente importante porque um invólucro muito denso pode restringir a evacuação de gás, enquanto a permeabilidade insuficiente pode aumentar os defeitos relacionados ao gás ao redor dos orifícios da pré-mistura.

Secagem e Queima

Cada camada de casca foi seca sob condições controladas de temperatura e umidade.

Os projéteis concluídos foram então disparados a aproximadamente 1180–1220 °C para remover cera residual, umidade e materiais orgânicos e para estabilizar a estrutura refratária.

As cascas rejeitadas não foram autorizadas a prosseguir com o vazamento se a inspeção identificasse rachaduras, secagem incompleta, ligação fraca entre camadas, ou condições de superfície anormais.

Controle de limpeza 310S fundido

Para 310S, nós reconhecemos que a composição química é apenas uma parte da qualidade do metal fundido.

O desempenho real da fundição também depende do nível de óxido, gases dissolvidos, estabilidade de temperatura e controle de inclusão.

Nosso procedimento de fusão, portanto, incluiu:

• Seleção controlada de material de carga
• Fusão por indução de média frequência
• Análise de espectrômetro calor por calor
• Desoxidação controlada
• Desgaseificação assistida por argônio
• Verificação da temperatura imediatamente antes do vazamento

O tratamento com argônio foi normalmente mantido por aproximadamente 3–5 minutos sob condições controladas.

O objetivo era reduzir o gás dissolvido e promover a separação de inclusões não metálicas antes que o metal entrasse no invólucro cerâmico..

A composição química foi verificada antes do vazamento para garantir que o fundido permanecesse dentro da química 310S especificada, incluindo as faixas de cromo e níquel exigidas pelo cliente.

Esta combinação de controle químico + controle de inclusão + Controle de temperatura foi essencial para melhorar a integridade interna da peça fundida.

Derramamento assistido por vácuo para melhor solidez interna

Os pequenos orifícios e seções finas da tampa do queimador tornaram a turbulência e o aprisionamento de gás particularmente indesejáveis.

Portanto, introduzimos fundição assistida por vácuo para melhorar o enchimento do molde e reduzir a quantidade de ar restante na cavidade durante o vazamento.

O processo foi otimizado em torno de uma sequência controlada:

preparação da casca → estabelecimento de vácuo → introdução de metal estável → enchimento controlado → solidificação em condições estáveis

A velocidade de vazamento foi deliberadamente controlada em vez de maximizada.

Turbulência excessiva pode criar filmes de óxido que ficam presos dentro da peça fundida, enquanto uma taxa de enchimento excessivamente lenta pode causar congelamento prematuro em peças finas.

O objetivo era, portanto, manter um frente de metal estável com velocidade de enchimento suficiente.

Esta abordagem foi particularmente eficaz para a região do orifício de pré-mistura e dentes serrilhados finos, onde a qualidade do enchimento tem relação direta com o desempenho funcional da tampa do queimador.

Controlando a variação dimensional desde a cera até a fundição acabada

O problema dimensional foi abordado como uma questão da cadeia de processo e não como uma questão de inspeção final.

Estabelecemos pontos de controle em todas as principais transformações dimensionais:

Padrão de cera → casca → molde queimado → fundição → tratamento térmico → componente CNC

Para o padrão de cera, dimensões críticas foram verificadas antes da montagem da árvore.

Para a casca de cerâmica, as condições de secagem e queima foram estabilizadas para minimizar a deformação.

Na fundição de metal, tolerâncias de contração e estoque de usinagem foram incorporados ao projeto de ferramentas e fundição.

Após tratamento térmico, dimensões críticas de montagem e superfícies funcionais foram usinadas e inspecionadas em CNC.

Para a tampa do queimador de produção, as dimensões de fundição aplicáveis ​​foram controladas de acordo com o cliente ISO 8062 Requisito CT5, enquanto dimensões funcionais mais rigorosas foram estabelecidas através de usinagem CNC quando necessário.

Esta abordagem reduziu significativamente a variação dimensional entre lotes.

6. Destaques técnicos

7. Produção e Controle de Qualidade

Portas rigorosas de controle de qualidade em vários estágios percorrem todo o fluxo de produção:

1. Controle de qualidade de padrão de cera: 100 % inspeção visual para falhas superficiais; medição de dimensões principais com calibradores de medição por coordenadas. Padrões de cera não conformes são descartados diretamente.
2. Controle de qualidade de fabricação de cascas: Monitore a temperatura e a umidade da oficina para cada lote de casca; inspecionar a espessura da casca, integridade da superfície e efeito de queima antes de despejar. Projéteis rachados ou disparados de forma incompleta são rejeitados.
3. Derretimento de matéria-prima & Controle de qualidade da composição: Inspeção de entrada de matéria-prima; teste de composição do espectrômetro para cada lote de aço fundido para garantir a conformidade da composição química 310S.

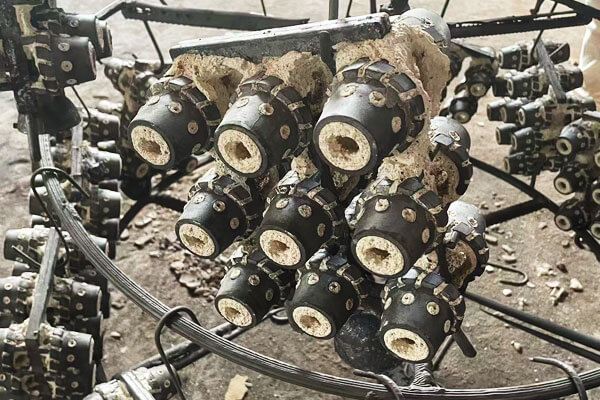

4. CQ em processo pós-vazamento: Depois de sacudir e atirar, triagem visual para defeitos de superfície é realizada.
   Amostras representativas de cada lote são selecionadas para inspeção de seção para verificar contração interna ou porosidade.
5. Testes não destrutivos: Teste de partículas magnéticas em lote (Mt) detecta microfissuras superficiais e próximas à superfície; testes ultrassônicos (EUA) verifica o volume interno em busca de cavidades e inclusões de contração prejudiciais.
6. Verificação de tratamento térmico: Amostragem aleatória para análise metalográfica confirma microestrutura austenítica homogênea após recozimento em solução.
7. Inspeção Dimensional Final: As peças acabadas em CNC são medidas para dimensões críticas de montagem e geometria de furo pré-misturada para atender aos requisitos de desenho do cliente. Somente peças fundidas que passam em todos os itens de CQ são liberadas para entrega.

8. Resultados do Projeto

Após várias rodadas de validação de protótipo e otimização de processos, o projeto da tampa do queimador em aço inoxidável 310S foi transferido com sucesso da produção experimental para a fabricação em série estável.

Os resultados finais demonstraram que o otimizado processo de fundição de investimento de sílica sol poderia satisfazer simultaneamente os exigentes requisitos do componente para integridade de fundição, consistência dimensional, qualidade da superfície, estabilidade metalúrgica, e desempenho de combustão em alta temperatura.

Mais importante, os resultados do projeto foram medidos não apenas pelos dados de inspeção, mas também pelo desempenho do componente na sua aplicação industrial real.

Melhoria significativa no rendimento da fundição

A etapa inicial do protótipo alcançou um rendimento de fundição de aproximadamente 87%. As principais perdas foram associadas às indicações de lacrimejamento a quente, retração localizada, recheio fino, e defeitos relacionados à superfície.

Após a otimização do sistema de portão e alimentação, processo de casca de cerâmica, tratamento de metal fundido, condições de vazamento, e controle de padrão de cera, o rendimento da produção aumentou para aproximadamente 99.2%.

Esta melhoria demonstrou que o processo ultrapassou a viabilidade do nível de protótipo e alcançou a estabilidade necessária para a produção em série.

Substituição bem-sucedida do componente importado

Da perspectiva do cliente, um dos resultados mais importantes foi a localização bem-sucedida da tampa do queimador anteriormente importada.

As peças fundidas 310S acabadas forneceram desempenho funcional comparável, ao mesmo tempo que ofereceram vantagens significativas na cadeia de fornecimento:

• Prazo de aquisição mais curto
• Produção de peças de reposição mais ágil
• Redução da dependência de fornecedores estrangeiros
• Custos mais baixos de aquisição e logística
• Melhor planejamento de produção
• Capacidade estável de repetição de pedidos

O projeto, portanto, agregou valor além da qualidade da fundição. Ajudou o cliente a estabelecer uma cadeia de fornecimento local mais confiável para peças sobressalentes essenciais para sistemas de combustão.

Resultado geral do projeto

O projeto transformou com sucesso uma difícil fundição de aço inoxidável 310S de um protótipo instável em um componente industrial de alto rendimento.

As principais conquistas podem ser resumidas da seguinte forma:

O significado mais amplo do projeto reside na demonstração de que o aço inoxidável 310S resistente ao calor pode ser fundido de forma confiável em peças complexas, componentes do queimador de parede fina quando todo o processo é projetado em torno do comportamento de solidificação da liga e das condições reais de serviço do componente.

Para esta tampa do queimador, a qualidade da fundição era, em última análise, inseparável do desempenho da combustão.

A melhoria no controle de solidificação protegeu a integridade estrutural; condição de superfície protegida com melhor qualidade de casca; metal fundido mais limpo melhorou a solidez interna; geometria precisa suportada distribuição ar-combustível; e o tratamento térmico controlado melhorou a resistência ao ciclo térmico.

Em outras palavras, o projeto foi bem-sucedido porque o processo de fabricação foi projetado não apenas para produzir uma peça fundida qualificada, mas para produzir um componente confiável de combustão em alta temperatura.

9. Por que esta solução funcionou

O sucesso deste projeto de fundição de tampa de queimador se origina da combinação de um profundo conhecimento das propriedades metalúrgicas do 310S, consideração completa das fraquezas geométricas da peça, e iteração sistemática do processo em vez de ajuste de parâmetro único.

Primeiro, não copiamos simplesmente parâmetros de investimento de uso geral.

Reconhecemos plenamente a ampla faixa de solidificação do 310S, alta viscosidade de fusão e tendência a rachaduras a quente, e direcionou esses riscos inerentes ao material no projeto do riser de acesso, fases de fusão e vazamento.

Segundo, tratamos as características estruturais da tampa do queimador – espessura irregular da parede, pequenos furos de pré-mistura e delicados dentes serrilhados — como entrada principal para o projeto do processo.

Cada etapa de otimização responde a modos de falha específicos causados ​​por geometria, em vez de aplicar receitas de elenco que sirvam para todos.

Terceiro, o controle de qualidade é implementado em toda a cadeia de fabricação, começando com procedimentos anteriores de padrão de cera. Defeitos potenciais são interceptados precocemente, em vez de apenas inspecionar peças fundidas acabadas.

Quarto, o tratamento térmico pós-fundição e o acabamento CNC são considerados elos indispensáveis ​​para o desempenho final da peça.

O recozimento adequado da solução libera o potencial de resistência ao calor do 310S, enquanto a usinagem de precisão garante requisitos de montagem e função de combustão.

Este projeto prova que, para fundições personalizadas complexas de aço inoxidável resistentes ao calor, entregas qualificadas dependem do pensamento integrado da metalurgia de materiais, projeto de processo de fundição, layout de gating adaptado à geometria e garantia de qualidade de link completo, em vez de ajustes de parâmetros isolados.
