1. Santrauka

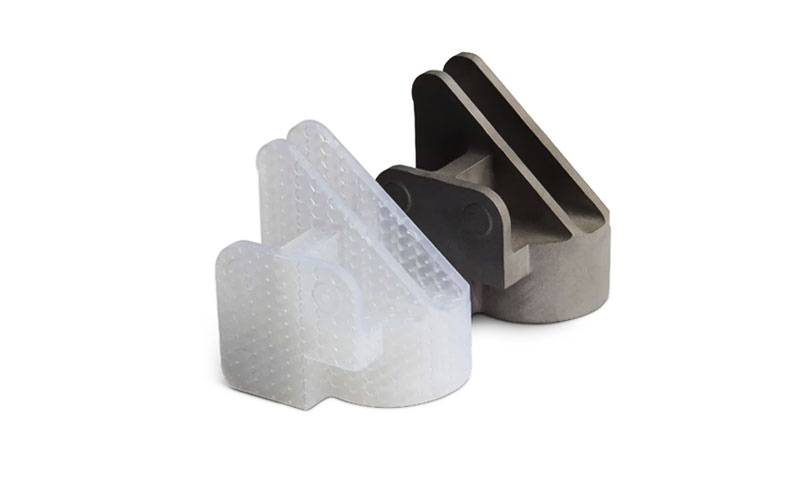

Investicijų liejimas, dažnai vadinamas prarasto vaško procesu, labai priklauso nuo struktūrinio ir cheminio keraminio apvalkalo vientisumo.
Kaip forma, kuri diktuoja galutinę liejamo komponento geometriją ir paviršiaus kokybę, bet koks apvalkalo defektas plinta tiesiai į metalinę dalį.
Šiame straipsnyje pateikiama išsami labiausiai paplitusių su apvalkalu susijusių defektų analizė, nagrinėjant jų pagrindines priežastis iš medžiagų mokslo, proceso valdymas, ir aplinkosaugos perspektyvos.
Suprasdami krekingo mechanizmus, delaminacija, išsipūtęs, ir inkliuzai, gamintojai gali įgyvendinti patikimas prevencines strategijas, kad padidintų derlių ir dalių našumą.
2. Kodėl svarbi apvalkalo kokybė
Keraminis apvalkalas yra vienintelis svarbiausias pasyvus elementas tarp jūsų rašto ir gatavo metalo.
Problemos, kylančios iš apvalkalo, beveik visada plinta į liejimą arba į tolesnius veiksmus (apdirbimas, testavimas, susirinkimas), ir jie tai daro neproporcingai brangiais būdais.
Funkcinis poveikis – kaip prasta apvalkalo kokybė pablogina liejimo našumą
Paviršiaus vientisumas ir apdaila
- Veido kailis lemia liejamo paviršiaus šiurkštumą, detalių atkūrimas (tekstas, filigranas) ir poliravimo poreikis.
Defektai, pvz., skylutės, tinko gabalėliai ar užteršimas matomų dėmių arba reikia papildomos apdailos. - Pasekmė: papildomas apdirbimas, rankinis poliravimas, pakeitimas arba atmetimas.
Matmenų tikslumas ir funkcijų tikslumas
- Netolygus sluoksnio storis, delaminacija, išsipūtimas arba susitraukimas džiovinimo metu keičia vietinę geometriją ir efektyvius modelio susitraukimo dydžius. Plonos dėmės sukelia nepakankamą pastatymą; per storos zonos pakeičia kritinius sutapimus.
- Pasekmė: pertvarkymas, kad būtų pritaikytas, dalių, kurių negalima apdoroti iki tolerancijos, išmetimas, ir surinkimo gedimai.
Metalurginiai defektai ir poringumas
- Nevienodas pralaidumas, užkimštos ventiliacijos angos, įstrigusios dujos apvalkale arba organiniai likučiai veido sluoksniuose padidina dujų poringumo tikimybę, kiaurymės ir šalti uždarymai liejinyje.
- Pasekmė: sumažėjusios mechaninės savybės, mažesnis nuovargio gyvenimas, nuotėkis slėginėse dalyse, ir padidinti NDT reikalavimai.
Cheminės reakcijos ir išplovimas
- Dėl nesuderinamų veido dangų arba likutinių teršalų galima naudoti reaktyvius lydinius (aliuminio bronzos, nikelio-aliuminio bronzos) pulti kriauklę – gamina išplovimą, paviršiaus reakcijos sluoksniai ir intarpai.
- Pasekmė: apdoroto paviršiaus metalas, reikalaujantis papildomo apdirbimo arba visiško kritinių dalių atmetimo.
Korpuso struktūrinis gedimas
- Delaminacija, prastas sukibimas arba nepakankamas pagrindo storis gali sukelti įtrūkimų plitimą arba apvalkalo griūtį devaško pašalinimo metu, tvarkymas ar pilimas.
- Pasekmė: katastrofiškas laužas, pavojų saugai dėl karšto metalo išsiliejimo, neplanuotos prastovos.
Vidinė geometrija ir šerdies palaikymas
- Nepakankamas pagrindinių spaudinių kiekis, šerdies judėjimas arba blogas sukibimas tarp šerdies ir apvalkalo sukelia matmenų paklaidas vidiniuose kanaluose (srauto praradimas sparnuotėse, nuotėkis vožtuvuose).
- Pasekmė: kartojasi, kompleksinis remontas, arba visiškas dalies atmetimas.
Veiklos poveikis – procesas, pralaidumas ir pateikimo į rinką laikas
Pirmojo praėjimo išeiga ir pralaidumas
- Korpuso defektai aptinkami prieš pilant arba po jo. Bet kuriuo atveju jie sumažina pirmojo praėjimo našumą ir priverčia perdaryti kilpas (pakartotinis padengimas, pakartotinis panardinimas) arba laužas; sumažina efektyvų pralaidumą ir padidina pristatymo laiką.
Tikrinimo apkrova ir kliūtys pasroviui
- Prasta apvalkalo kokybė padidina NDT ir rankinio tikrinimo darbo krūvį (vizualiai, skvarbaus dažų, rentgenografija), atidėtas išleidimas lydyti / išpilti ir surišti armatūra ir personalas.
Padidėjęs kintamumas ir gamybos nestabilumas
- Kintamos apvalkalo savybės (storio, pralaidumas) sumažinti proceso galimybes – daugiau bandomųjų pilimų, daugiau mėginių ėmimo ir lėtesnis naujų darbų vykdymas.
Saugos ir reguliavimo vėlavimai
- Korpuso gedimo incidentai (išplovimas, griūtis) sukurti saugos tyrimus, sustabdymai ir galimos reguliavimo ataskaitos (jei išsiliejo išlydytas metalas). Šie sustabdymai padidina išlaidas, viršijančias dalies vertę.
3. Nuodugni defektų analizė
Paviršiaus skylutės / pin-poringumas (mažos apvalaus paviršiaus duobutės)
Išvaizda / aptikimas: daug mažų, apvalios duobutės ant veido kailio matomos po džiovinimo arba po pirmojo pūtimo; rodomi kaip skylutės galutiniame liejinyje.
Pagrindinės priežastys: dujų išleidimas (vaško/dervos organinių medžiagų likučiai), panardinimo metu įstrigęs oras, per didelis klampumas arba prastas drėkinimas, įstrigę burbuliukai srutose, mikrobų dujos iš užterštos srutos.
Neatidėliotini korekciniai veiksmai: nuvalykite ir vėl panardinkite vietinę zoną; leiskite ilgiau nutekėti ir švelniai vibruokite, kad išsiskirtų burbuliukai. Pakeiskite viršutinę srutų nugriebimą, kad pašalintumėte įstrigusias putas.
Prevencija / ilgalaikis: kontroliuoti srutų klampumą ir degazavimą; palaikyti srutų higieną (biocidas, filtruojamas paviršius); suderinti modelį ir suspensijos temperatūrą; užtikrinti tinkamą maišymą ir vengti per daug vėdinimo.
Įtrūkimai / veido kailio pašėlimas
Išvaizda / aptikimas: plaukų linijos įtrūkimų tinklas arba atviri įtrūkimai veido kailyje po džiovinimo; gali pablogėti tvarkant.
Pagrindinės priežastys: per greitas džiūvimas, aukšta džiovinimo temperatūra arba vietinė skersvė, per storas veido kailis, nesuderinamas šiluminis plėtimasis tarp sluoksnių, prastas rišiklio kietėjimas.
Neatidėliotini korekciniai veiksmai: sulėtinti džiūvimą (žemesnė temperatūra / padidinti drėgmę), pašalinkite arba pataisykite įtrūkusias vietas ir padenkite iš naujo.
Prevencija / ilgalaikis: valdymo džiovinimo profilis (temperatūra, drėgmės, oro srautas), vengti per didelio vieno sluoksnio storio, užtikrinti tinkamą rišiklio mišinį ir kietėjimo grafiką, išlaikyti tolygų dalių išdėstymą džiovinimo patalpoje.
Lukšto delaminacija / pleiskanojimas (atskiriantys sluoksniai)
Išvaizda / aptikimas: veido sluoksnis arba pereinamasis sluoksnis nusilupa nuo užpakalinių sluoksnių; apdorojant atsiskiria apvalkalo sluoksniai.
Pagrindinės priežastys: prastas tarpsluoksnių sukibimas (netinkamas drėkinimas arba sukibimas), užteršto paviršiaus (alyvos, atpalaidavimo agentai), neteisinga srutų sudėtis arba nepakankamas sumaišymas, nepakankamas pereinamojo sluoksnio lipnumas.
Neatidėliotini korekciniai veiksmai: išmeskite blogai sluoksniuotus apvalkalus; ribiniams atvejams, perdengti suderinama pereinamąja sruta ir iš naujo tinkuoti.
Prevencija / ilgalaikis: užtikrinti tinkamą suspensijos chemijos ir drėkinamųjų medžiagų kiekį, griežtas pelėsių valymas, atlikti sluoksnių sujungimo patikrinimus, įpilkite šiek tiek drėkinančios medžiagos į pereinamąsias/pagrindines srutas, jei tai patvirtinta.
Išsipūtimas / pūslių susidarymas (vietinė neplokštuma deformacija)
Išvaizda / aptikimas: vietiniai išgaubti iškilimai, burbuliukai, arba pūslės ant apvalkalo paviršiaus po džiovinimo arba perdegimo metu.
Pagrindinės priežastys: vidiniuose sluoksniuose sulaikyta drėgmė ar lakiosios dujos, greitas išorinis džiūvimas sandarinimo lakiųjų medžiagų viduje, netolygus džiovinimas, oro kišenės po tinku.
Neatidėliotini korekciniai veiksmai: švelniai atidarykite/perdirbkite lizdinę plokštelę, jei įmanoma, lėtai išdžiovinkite iš vidaus; pašalinkite ir padenkite iš naujo, jei pažeidžiamas konstrukcijos vientisumas.
Prevencija / ilgalaikis: etapinis džiovinimas (lėta rampa veido kailiui), užtikrinti pralaidumą tarp sluoksnių, tinkami nutekėjimo / ventiliacijos takai geometrijoje, išlaikyti srutų pralaidumo specifikacijas.
Tinkas / smėlio įtraukimas ir aglomeracija (įterpti smėlio gabalėliai)
Išvaizda / aptikimas: lokalizuoti gabalėliai arba „smėlio gumulėliai“ veido kailyje; matomos šiurkščios dėmės ir silpnos kišenės; smėlio grūdų sankaupos po šratų.
Pagrindinės priežastys: prastai sijotas tinkas, smėlis su srutos granulėmis arba sukietėjusiais aglomeratais, nepakankamas išankstinis patikrinimas, užterštos smėlio kibirai.
Neatidėliotini korekciniai veiksmai: išsijoti tinką ir pašalinti gumulėlius; nuvalykite paveiktas vietas ir vėl tinkuokite švaria medžiaga.
Prevencija / ilgalaikis: atlikti sieto patikrinimus, kasdieninė smėlio kibiro patikra, išlaikyti sausą tinko saugyklą, atmesti sklypus su didele aglomeracija.
Plonos dėmės / nepadengtos vietos (vietinis aprėpties trūkumas)
Išvaizda / aptikimas: matomai plonesnė plėvelė arba plikas substratas įdubose, griovelius ar šešėlines vietas po panardinimo; priešlaikinis metalo žydėjimas arba išplovimas liejant.
Pagrindinės priežastys: netinkamas panardinimo kampas/greitis, prasta kanalizacijos kontrolė, paviršiaus įtempimo / drėkinimo problemos (netinkamas drėkinamosios medžiagos lygis), geometriniai spąstai (aštrūs kampai).
Neatidėliotini korekciniai veiksmai: sutepkite srutas rankomis arba patepkite vietiniu pakartotiniu panardinimu; daugeliui dalių, probleminėse zonose atlikite antrą veido panardinimą.
Prevencija / ilgalaikis: traukinių operatoriai dėl artimojo įvažiavimo kampo ir išleidimo laiko; užtikrinti drėkinimo agento ir temperatūros paritetą; projektavimo įrankiai, skirti sumažinti nepasiekiamas ertmes.
Smėlio tiltas / skylės užkimšimas (sujungtos ertmės ir užblokuoti praėjimai)
Išvaizda / aptikimas: mažos skylės, plonos plyšelės arba aklinos ertmės, kuriose smėlio grūdeliai sukuria arką/tiltą, neleidžiantį srutoms prasiskverbti – matomos kaip tuščiavidurės ertmės arba užblokuotos ventiliacijos angos.
Pagrindinės priežastys: didelis tinko grūdelių dydis, per sausas smėlis, sukeliantis tiltus, prasta vibracijos / nusėdimo kontrolė tinkuojant tinką.
Neatidėliotini korekciniai veiksmai: prieš džiovinimą atidarykite tiltelius šepečiu arba zondu; plonu sluoksniu arba iš naujo tinką su smulkesniu smėliu.
Prevencija / ilgalaikis: parinkite tinkamą tinko gradaciją, kad pamatytumėte puikias savybes; iš anksto sudrėkintas ir maišomas tinkas; naudokite kontroliuojamą vibraciją / oro pūtimą, kad paskatintumėte prasiskverbimą.
"Pelės uodega" / ploni galiniai kraštai (trapios plonos iškyšos)
Išvaizda / aptikimas: itin plonas, trapūs galiniai kraštai arba filė, kurios deformuojasi, įtrūkimas, arba nutrūksta tvarkant arba pilant.
Pagrindinės priežastys: nepakankamas nusėdimas plonuose kraštuose (prastas srautas arba nutekėjimas), per greitas džiūvimas, sukeliantis susitraukimą, geometrija, kuri sulaiko srutų grąžą.
Neatidėliotini korekciniai veiksmai: sutvirtinkite plotą vietine rankine danga arba pridedant atraminio vaško / petnešomis prieš gliaudydami (jei pagautas anksti).
Prevencija / ilgalaikis: gamybai skirtas dizainas (venkite itin plonos galinės geometrijos), naudokite antrąjį veido panardinimą į puikius bruožus, treniruoti ypatingą dėmesį skirti krašto drėkinimui ir drenažui.
Išplovimas / cheminė veido kailio reakcija (ypač su reaktyviais lydiniais)
Išvaizda / aptikimas: šiurkštus, duobėtas, chemiškai paveiktas veido kailio zonas po išpylimo arba pakaitinimo metu; veido dangos erozija, kai atsiranda metalo sąlytis.
Pagrindinės priežastys: lydinio ir silicio dioksido turinčio veido sluoksnio nesuderinamumas (Pvz., aliuminio bronzos), per didelis metalo perkaitimas, netinkama veido sluoksnio cheminė sudėtis arba teršalai.
Neatidėliotini korekciniai veiksmai: didelės rizikos lydiniams, naudokite cirkonio / aliuminio oksido veido sluoksnius arba barjerinius ploviklius; venkite pakartotinai naudoti nesuderinamų srutų partijų.
Prevencija / ilgalaikis: nurodykite veido kailį lydinių šeimai, kontroliuoti liejimo temperatūrą, patikrinti ugniai atsparios chemijos ir užterštumo lygius.
Užteršimo dryžiai / svetimkūnių įtraukimas (alyvos, skaidulų, dulkės)
Išvaizda / aptikimas: dryžiais, tamsios linijos, arba pašalinių fragmentų, įterptų į veido kailį; gali atsirasti vietinių silpnų vietų arba vizualinių dėmių liejiniuose.
Pagrindinės priežastys: nešvarios plovimo vonios, pūkelių ar pluoštų iš skudurų, ore esančios dulkės arba alyvos pernešimas po tvarkymo, nešvari maišymo įranga.
Neatidėliotini korekciniai veiksmai: pašalinkite paveiktus lukštus arba atsargiai pašalinkite užteršimą ir padenkite iš naujo; išvalykite įrankius ir pertvarkykite darbo vietą.
Prevencija / ilgalaikis: laikytis švarios patalpos drausmės korpuso patalpoje, uždengti srutų rezervuarus, naudokite servetėles be pūkelių, reguliarūs namų tvarkymo ir įrankių valymo grafikai.
Sluoksnio storio nenuoseklumas (kintamo apvalkalo stiprumo)
Išvaizda / aptikimas: išmatuotas šlapios plėvelės storis arba sukietėjusio sluoksnio storis yra nenuoseklus visose dalyse arba dalyje, todėl susidaro silpnos arba trapios zonos.
Pagrindinės priežastys: srutų klampos dreifas, operatoriaus technikos variacija, nenuoseklus panardinimo / nutekėjimo laikas, srutų temperatūrų skirtumai.
Neatidėliotini korekciniai veiksmai: vėl panardinkite per plonas vietas; kritiškai per mažo storio lukštai. Iš naujo subalansuokite srutų arba permaišykite partiją.
Prevencija / ilgalaikis: kasdieniniai kokybės kontrolės patikrinimai (klampumas, savitasis svoris), fiksuotas išleidimo laikas SOP, operatoriaus mokymas ir standartizuotos įrankinės staklės.
Išvaizda / aptikimas: dulkėtas, kreidos oda ant išdžiūvusio veido kailio; silpnas sukibimas ir mažas stiprumas.
Pagrindinės priežastys: nepakankamai sukietėjęs rišiklis, rišiklių užterštumas, neteisingas rišiklio ir kietųjų dalelių santykis, žemas kepimas/nepakankamas išlaikymas.
Neatidėliotini korekciniai veiksmai: išbandyti sukibimą; pertepkite tinkama sruta; peržiūrėkite paskutinės partijos įrašą, ar nėra netinkamo svėrimo.
Prevencija / ilgalaikis: griežta svėrimo disciplina, patvirtinta rišiklio saugykla, reguliarūs rišiklio kokybės patikrinimai ir maišymo procedūros.
Pagrindinis judėjimas / core shift (korpusams su šerdimis)
Išvaizda / aptikimas: vidinės geometrijos neatitikimas, šerdies poslinkis, matomas plonumas arba netaisyklingi vidiniai kanalai.
Pagrindinės priežastys: prasta pagrindinė parama (jokių pagrindinių atspaudų), nepakanka pagrindinių spaudinių, silpnas šerdies kepimas/džiovinimas, šerdis atsilaisvino statant arba tvarkant korpusą.
Neatidėliotini korekciniai veiksmai: kur įmanoma, atstatykite šerdies atramas arba išmeskite ir perstatykite šerdį; sustabdymo linija, kol bus ištaisytos pagrindinės armatūros problemos.
Prevencija / ilgalaikis: tvirti šerdies atspaudai, atraminiai armatūra, lipni arba mechaninė atramos konstrukcija, patikrinimai prieš skrydį prieš apšaudymą.
Mikrobinis putojimas / gleivės srutose
Išvaizda / aptikimas: putojantis paviršius, staigus dujų ar skylučių padidėjimas, srutose matoma bioplėvelė arba kvapas.
Pagrindinės priežastys: nesterilaus vandens naudojimas, ilgas srutų sulaikymo laikas, šilta temperatūra, skatinanti bakterijų dauginimąsi.
Neatidėliotini korekciniai veiksmai: nuimkite ir pakeiskite paviršių, pridėti patvirtintą biocidą, išmeskite labai užterštas partijas.
Prevencija / ilgalaikis: naudoti geriamąjį arba apdorotą vandenį, laikytis biocidų grafiko, temperatūros kontrolė ir reguliari srutų apykaita.
Per didelis susitraukimas / apvalkalo deformacija (Po džiovinimo)
Išvaizda / aptikimas: iškreipta apvalkalo geometrija, netinkamas modeliui ar medžiui, matmenų poslinkis.
Pagrindinės priežastys: netolygus džiovinimo greitis, ekstremalūs šiluminiai gradientai, per dideli įtempimai dėl storų nevienodų konstrukcijų.
Neatidėliotini korekciniai veiksmai: sulėtinti džiovinimo ciklą, iš naujo išlyginti temperatūrą, naudokite tvirtinimo įtaisus, kad išlaikytumėte kritinę geometriją kietėjimo metu.
Prevencija / ilgalaikis: optimizuotas sluoksnių grafikas, valdoma džiovinimo rampa, simetriški pastatymo planai ir įtaisai, kad suvaržytų geometriją.
4. Aptikimas, matavimo ir tikrinimo metodai
Vaizdinis patikrinimas: pirma eilutė – ieškokite skylučių, gumulėlių, delaminacija, dryžiais. Naudokite gerą apšvietimą ir padidinkite veido kailį.
Lytėjimo apžiūra: pirštinių pojūtis minkštoms vietoms, pleiskanojimas, ir nelygumai.
Drėgna plėvelė / sukietėjęs storis: matuoti šlapios plėvelės storį proceso metu; išmatuokite sukietėjusį sluoksnį slankmačiais arba ultragarsiniais dangos matuokliais, jei reikia.
Srutų bandymai: klampumas (rotacinis viskozimetras arba Ford puodelis), savitasis svoris, ph, temperatūra; log vertės.
Tinkas QC: sieto sulaikymo testai (Pvz., % išlaikytas 63 µm ir 150 µm sietai), drėgmės kiekio tyrimas.
Aplinkos monitoringas: nuolatinis kambario temperatūros registravimas, RH ir oro srautas; pavojaus signalas esant nuokrypio slenksčiams.
NDT kriauklių (pažengęs): Rentgeno KT šerdies judėjimui arba vidinėms ertmėms sudėtingose šerdyje nustatyti (selektyviai naudojamas didelės vertės komponentams).
5. Išvada
Korpuso kokybė nėra kosmetinis rūpestis – tai a pagrindinis vairuotojas produkto našumą, veiklos pralaidumas ir pelningumas.
Investuoti nedidelę sumą į matavimus, disciplina ir aplinkos kontrolė paprastai leidžia gerokai sumažinti laužą, perdirbimas ir klientų rizika.
Įvertinkite esamas laužo ir perdirbimo išlaidas savo veikloje, ir jūs dažnai pastebėsite, kad investicijos į apvalkalo kontrolės priemones yra neatidėliotinos ir finansiškai įtikinamos.
DUK
Kurie defektai turi didžiausią įtaką galutinio liejimo kokybei?
Smeigtukai, išplovimas (cheminė ataka), delaminacija ir šerdies poslinkis – tai dažnai sukelia matomus arba funkcinius liejimo gedimus.
Kaip dažnai reikia keisti srutas?
Pakeiskite pagal proceso metriką (klampos dreifas, užteršimas). Daugelyje parduotuvių kasdienis papildymas ir dalinis keitimas kas savaitę yra įprastas; intensyviai naudojant, gali reikėti dažniau atnaujinti.
Ar dizaino pakeitimai gali pašalinti kai kuriuos trūkumus?
Taip. Venkite itin plonų galinių kraštų, pridėti prieigą / ventiliaciją įstrigusiems tūriams, ir sukurti pagrindinius spaudinius tvirtam palaikymui.
Ar automatika verta panirimo & tinkavimas?
Vidutiniams ir dideliems kiekiams, automatizavimas pagerina pakartojamumą ir sumažina operatoriaus kintamumą. Įvertinkite IG, palygindami defektų mažinimą su. automatizavimo kaina.
Ką pirmiausia reikia patikrinti, kai atsiranda naujas defektas?
Partijos atsekamumas: srutų partija, tinko aikštelė, budintis operatorius, ir pažeistų kriauklių džiovinimo žurnalas. Paprastai tai atskleidžia tiesioginius įkalčius.
