Disk katup kupu -kupu dengan casting investasi

1. Perkenalan

Di katup kupu-kupu, disk berfungsi sebagai elemen pengontrol aliran utama, secara langsung mempengaruhi penurunan tekanan, penyegelan integritas, dan torsi aktuasi.

Akibatnya, desain dan manufaktur cakram lebih menentukan kinerja katup daripada komponen periferal.

Casting investasi telah muncul sebagai metode pilihan untuk menghasilkan kompleks, cakram presisi tinggi yang memenuhi persyaratan servis yang ketat.

Dalam artikel ini, kami menjelajahi setiap tahap—mulai dari desain dan pemilihan material hingga pengecoran, finishing, dan validasi—menyediakan profesional, wawasan berbasis data dan menekankan praktik terbaik.

2. Ikhtisar Pengecoran Investasi

Casting investasi, juga dikenal sebagai casting lost-wax, adalah metode yang telah teruji waktu untuk membuat komponen logam yang rumit.

Prosesnya dimulai dengan pola lilin, yang dilapisi cangkang keramik hingga membentuk cetakan.

Setelah dewaxing dan pembakaran suhu tinggi, logam cair dituangkan ke dalam rongga, dan bagian terakhir diselesaikan melalui shot-blasting dan machining.

Dibandingkan dengan pengecoran pasir atau permesinan, pengecoran investasi menawarkan geometri bentuk hampir bersih dengan toleransi yang ketat (± 0,1 mm) dan permukaan akhir sehalus Ra ≤ 1.6 µm.

Ketepatan ini sangat penting untuk cakram katup kupu-kupu, dimana bahkan penyimpangan kecil pun dapat membahayakan integritas penyegelan.

Dimensi cakram pada umumnya berkisar dari 50 mm sampai 1,500 berdiameter mm, dengan rentang beban 0.5 kg ke 50 kg, Tergantung pada aplikasinya.

3. Pemilihan Bahan untuk Cakram Butterfly Valve

Memilih paduan yang tepat untuk investasi katup kupu -kupu disk menuntut keseimbangan resistensi korosi, kekuatan mekanis, kemampuan suhu, Dan biaya.

Di bawah, kami mengeksplorasi empat kelompok material—masing-masing memiliki kelebihannya—dan menyoroti target properti kuantitatif untuk memandu spesifikasi.

Baja Tahan Karat Austenitik (CF8 / CF8M / CF3 / CF3M)

Mengapa Memilih Mereka? Nilai austenitik menawarkan ketahanan korosi layanan umum yang sangat baik dalam air, asam ringan, dan kukus hingga 200 ° C..

Berkat kubiknya yang berpusat pada wajah (FCC) struktur, mereka mempertahankan ketangguhan hingga –50 °C.

Catatan Transisi:

Untuk katup yang terkena klorida atau asam lemah, meningkatkan dari CF8 ke CF8M (316) menggandakan Angka Setara Ketahanan Pitting (Kayu) dari ~18 hingga ~25, secara nyata memperpanjang masa pakai di air laut atau air asin.

Rangkap & Baja Tahan Karat Super Dupleks (MISALNYA., SAF 2205, 2507)

Mengapa Memilih Mereka? Nilai dupleks menggabungkan fase austenit dan ferit untuk menghasilkan kekuatan luluh yang lebih tinggi (~ 800 MPa) dan retak-korosi-tekanan klorida yang unggul (SCC) perlawanan.

Wawasan Data:

Dalam air laut berkekuatan penuh (3.5 % NaCl), 2205 cakram menolak pitting hingga 80 ° C., versus hanya ~ 60 °C untuk 316L, menjadikannya pilihan terbaik untuk katup bawah laut.

Paduan Berbasis Nikel (Inconel 625, Monel 400)

Mengapa Memilih Mereka? Superalloy berbahan dasar nikel tahan terhadap suhu di atas 550 °C dan tahan terhadap oksidasi, sulfidasi, dan klorinasi—ideal untuk suhu tinggi Dan gas asam aplikasi.

Contoh Aplikasi:

Katup injeksi uap dalam sistem turbin gas menggunakan Inconel cor investasi 625 cakram,

yang beroperasi bebas bocor di 575 ° C dan 40 bar untuk berakhir 18 bulan.

4. Pertimbangan Desain Cakram Katup Kupu-Kupu

Merancang cakram katup kupu-kupu melibatkan keseimbangan antara kinerja hidrolik, integritas struktural, dan castability.

Akibatnya, insinyur harus mengevaluasi geometri, pemuatan tekanan, dinamika aliran, distribusi materi,

dan strategi gating—masing-masing faktor berkontribusi terhadap pengoperasian yang andal selama jutaan siklus.

Profil Disk: Melengkung vs. Datar

Pertama dan terutama, itu profil disk menentukan hambatan aliran dan torsi.

A melengkung atau cakram “berpinggang”—melengkung di kedua sisinya—mengurangi pemisahan aliran hingga 20% dibandingkan dengan cakram datar dan menurunkan torsi aktuasi sekitar 25% secara khas 150 mm, katup PN16.

Selain itu, camber menciptakan gaya hidrodinamik yang berpusat pada diri sendiri, yang meningkatkan stabilitas pertengahan langkah dan memperpanjang umur seal.

Sebaliknya, cakram datar tetap populer dalam tekanan rendah (≤ 10 batang) dan aplikasi on/off yang sederhana, karena mereka menyederhanakan perkakas dan permesinan.

Ketebalan Dinding & Kekakuan Struktural

Pindah, ketebalan dinding menentukan kekakuan dan kualitas cor.

Untuk cakram investasi, ketebalan nominal 4–8 mm mendukung peringkat tekanan hingga 40 batang sambil menghindari porositas penyusutan.

Lebih-lebih lagi, radius fillet transisi 3–5 mm di persimpangan hub-cakram mencegah konsentrasi tegangan dan mendorong pemadatan yang seragam.

Analisis elemen hingga (Fea) secara rutin menegaskan bahwa bagian tersebut membelok kurang dari 0.2 mm di bawah a 16 diferensial batang, sehingga menjaga integritas segel.

Penyeimbangan Tekanan & Bantuan

Lebih-lebih lagi, desainer sering menggabungkan lubang penyeimbang tekanan atau alur bantuan pada cakram katup kupu-kupu yang lebih besar (≥ 300 mm) untuk menyamakan tekanan masuk dan keluar.

Dengan mengurangi gaya ketidakseimbangan bersih hingga 60%, fitur-fitur ini mengecilkan ukuran aktuator sebanyak satu kelas.

Selain itu, terlokalisasi ejekan di bagian hilir—biasanya 4–6 tulang rusuk dari 5 ketebalan mm—semakin membuat cakram menjadi kaku tanpa penambahan berat yang berarti.

Hidrodinamika & Pengurangan Torsi

Sama pentingnya, kontur hidrodinamik memastikan transisi aliran lancar.

Dinamika fluida komputasi (Cfd) analisis menyoroti tepi depan yang membulat dengan radius kelengkungan 0.1× diameter cakram menunda pemisahan aliran,

meningkatkan koefisien debit (CD) dari ~0,65 hingga ~0,75 pada 50% pembukaan.

Sebagai akibat, torsi aktuasi turun 15–20%, secara langsung diterjemahkan ke dalam biaya energi operasional yang lebih rendah.

Gating, Penempatan Riser & Kemampuan cast

Akhirnya, desain gerbang dan riser mengadaptasi geometri cakram untuk pengecoran bebas cacat.

Insinyur menempatkan gerbang utama di hub cakram, di mana kumpulan logam mendorong pemadatan terarah menuju penambah periferal tunggal.

Tata letak ini memastikan pengumpanan ke zona pemadatan terakhir, mengurangi cacat penyusutan ke bawah 0.5% coran.

Bersamaan, ketebalan cangkang 6 mm dan laju pendinginan yang terkendali (≤ 5 ° C/mnt) menghindari kejutan termal dan retakan mikro.

5. Butterfly Valve Disc berdasarkan Detail Proses Pengecoran Investasi

Pengecoran investasi—sering disebut lilin yang hilang—mengubah pola lilin presisi menjadi cakram katup kupu-kupu logam melalui cetakan keramik.

Di antara berbagai sistem shell, silika-sol pengikat telah muncul sebagai standar industri untuk integritas tinggi, coran yang akurat secara dimensi.

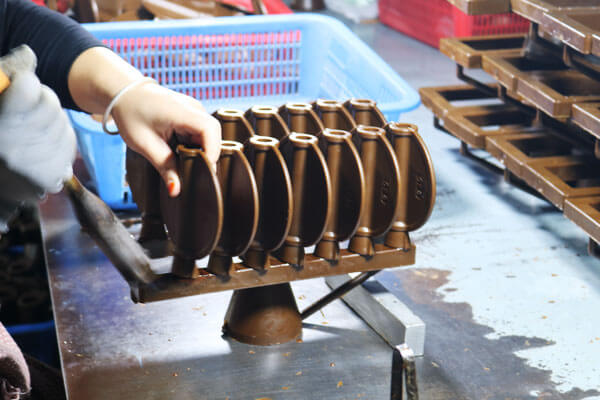

Perkakas Lilin & Produksi Pola

• Mati Presisi Tinggi: Rongga cetakan mesin CNC menghasilkan pola lilin di dalamnya ± 0,05 % dari dimensi nominal.
• Perakitan Pola: Para insinyur memasang sprue dan sistem gating—yang dirancang untuk aliran logam yang mengutamakan hub—ke setiap pola, merakitnya di pohon lilin yang dapat menampung 20–50 cakram per tuang.

Bangunan Cangkang Keramik (Lapisan Silika Sol):

Rakitan lilin dicelupkan ke dalam a bubur sol silika (larutan koloid silika koloid dan partikel tahan api halus) dan dilapisi dengan plesteran (zirkon atau pasir silika menyatu).

Proses ini diulangi 8–12 kali, dengan setiap lapisan dikeringkan pada suhu 70–100°C untuk menghasilkan ketebalan cangkang 5–7 mm.

Cangkang sol silika menawarkan stabilitas termal dan permukaan akhir yang unggul dibandingkan dengan sistem gelas air atau etil silikat.

Dewaxing dan tembak:

Cangkangnya dipanaskan hingga 850–950°C dalam tungku terkontrol untuk melelehkan lilin (dewaxing) dan sinter cangkang keramik.

Langkah ini menghilangkan sisa hidrokarbon dan memperkuat cangkang agar tahan terhadap logam cair.

Suhu pembakaran dikalibrasi secara hati-hati untuk menghindari retak sekaligus memastikan sifat tahan api cangkang sesuai dengan paduan yang dicetak (MISALNYA., 1,500–1.600°C untuk baja tahan karat).

Peleburan Logam & Latihan Menuangkan

• Percobaan & Perapian: Menggunakan tungku induksi vakum (VIM) untuk melelehkan paduan—tahan karat, rangkap, atau berbasis nikel—mempertahankan O₂ < 50 ppm dan H₂ < 5 ppm untuk coran bersih.
• Tuang suhu: Menjaga 1 480–1 520 ° C. untuk CF8/CF8M; 1 550–1 600 ° C. untuk Inconel 625.
• Selubung Inert & Tekanan Untuk: Gunakan selubung argon atau nitrogen di atas cetakan dan berikan sedikit tekanan positif (0.1–0,3 batang) untuk menggerakkan logam menjadi bagian-bagian tipis, mengurangi porositas gas menjadi < 0.2 %.

Pelepasan dan finishing shell:

Setelah pemadatan, cangkang keramik dihilangkan melalui peledakan tembakan (menggunakan butiran aluminium oksida) untuk memperlihatkan cakram bentuk dekat jaring.

Penyelesaian akhir meliputi pemangkasan gate/riser dan pemolesan untuk mencapai kekasaran permukaan (Ra) ≤ 1.6 µm,

penting untuk meminimalkan turbulensi aliran di katup.

Perlakuan Panas Akhir

• Solusi anil: Panaskan cakram ke 1 050 ° C. (CF8/CF3M) atau 1 100 ° C. (Paduan Nikel) untuk 30 Min,
  kemudian didinginkan dengan air untuk melarutkan fase terpisah dan mengoptimalkan ketahanan terhadap korosi.
• Menghilangkan stres (Opsional): A 650 ° C., 1-penahanan satu jam dapat mengurangi tekanan sisa dari operasi penyelesaian.

Keunggulan Silica Sol untuk Cakram Butterfly Valve

• Permukaan akhir: Cangkang silika sol menghasilkan permukaan yang lebih halus dibandingkan metode tradisional, mengurangi kebutuhan pemesinan pasca pengecoran.
  Hal ini penting untuk disk yang beroperasi di lingkungan dengan kemurnian tinggi seperti sistem farmasi atau air minum.
• Ketepatan dimensi: Struktur cangkang yang kaku mempertahankan toleransi yang ketat (± 0,1 mm), memastikan konsentrisitas dan kerataan yang penting untuk penyelarasan kursi cakram.
• Stabilitas termal: Refraktori Silica sol yang tinggi (hingga 1.600°C) mencegah distorsi cangkang selama penuangan, mempertahankan fitur penyeimbang tekanan yang rumit pada disk.
• Kompatibilitas material: Ideal untuk pengecoran baja austenitik, paduan dupleks, dan superalloy berbahan dasar nikel, yang umum dalam aplikasi katup kupu-kupu.

6. Integritas permukaan & Resistensi korosi

Penyelesaian Permukaan As-Cast dan Pemolesan Pasca-Cast

Bahkan dengan cangkang silika-sol berpresisi tinggi, cakram as-cast biasanya muncul dengan Ra 2,5–3,5 mikron.

Namun, butiran keramik halus pengecoran investasi membatasi puncak permukaan hingga ke bawah 10 µm tingginya. Untuk memenuhi standar industri katup—yang seringkali memerlukan Ra ≤ 1.6 µm—produsen mengajukan permohonan:

• Getaran Jatuh: Media keramik dan bahan abrasif ringan mengurangi Ra sebesar 30–40% dalam 2–4 jam.
• Pemolesan Presisi: Pemolesan berpemandu CNC dengan pasta berlian (3 pasir µm) mencapai Ra ≤ 0.8 µm pada permukaan penyegelan, memastikan kinerja bebas kebocoran.

Langkah-langkah ini menghilangkan takik mikro pada permukaan yang dapat menimbulkan lubang korosi atau merusak dudukan elastomer.

Acar & Siklus Pasifasi

Untuk membuat film pasif yang seragam dan menghilangkan inklusi yang tertanam, cakram katup kupu-kupu mengalami:

• Acar: Perendaman dalam a 10 % HNO₃–2 % HF solusi di 50 °C selama 20–30 menit melarutkan oksida permukaan dan kerak.
• Membilas & Penetralan: Pembilasan selanjutnya dengan air deionisasi dan rendaman natrium bikarbonat akan menetralkan sisa asam.
• Pasifan: Celupan kedua ke dalam 20 % HNO₃ pada 60 ° C untuk 30 min mempromosikan pembentukan a 2–5nm film Cr₂O₃,
  diverifikasi melalui ASTM A967 pengujian sitrat.

Studi analitis permukaan menunjukkan a 30 % meningkatkan dalam kandungan Cr paling luar 50 nm,

diterjemahkan ke dalam potensi kerusakan film pasif +50 mV dalam tes potensiodinamik.

Kinerja Korosi di Media Representatif

Lingkungan	Bahan Disk	Tingkat Korosi	Standar Tes
Air laut (3.5% NaCl at 25 ° C.)	CF8M / 316	0.05 mm/tahun	semprotan garam ASTM B117
Ferri Klorida (tes lubang)	CF8M / 316	Tidak ada lubang < 24 H	ASTM G48 Metode A
10% H₂SO₄ pada suhu kamar	CF3M / 316L	0.10 mm/tahun	Perendaman ASTM G31
Uap Super Panas @ 550 ° C.	Inconel 625	0.02 mm/tahun	Uji oksidasi paduan Ni

Oksidasi Suhu Tinggi dan Retak Stres-Korosi

Untuk aplikasi di atas ambien:

• Resistensi oksidasi: Inconel 625 pameran cakram < 0.02 mm/tahun pertumbuhan skala oksida di udara pada 550 ° C..
• Resistensi SCC: SAF cor dupleks 2205 cakram tidak menunjukkan SCC klorida saat diuji per ASTM G36 pada 80 ° C dan 1000 psi untuk 720 H, mengungguli 316L sebesar 40 %.

7. Toleransi Pengecoran Cakram Katup Kupu-Kupu

Mempertahankan toleransi dimensi yang ketat pada cakram cor memastikan kesesuaian yang tepat, penyegelan yang andal, dan pemesinan pasca-cetak yang minimal.

Pengecoran investasi memberikan toleransi yang lebih baik dibandingkan pengecoran pasir, namun desainer tetap harus menentukan ekspektasi yang realistis untuk menyeimbangkan biaya dan kinerja.

Di bawah ini adalah tipikalnya toleransi pedoman untuk cakram katup kupu-kupu cor investasi, berdasarkan ISO 8062-3 (CT8) dan praktik industri:

Fitur	Kisaran Ukuran Nominal	Toleransi	Catatan
Diameter Keseluruhan	Hingga 200 mm	± 0.10 mm	Memastikan konsentrisitas dengan badan katup; penting untuk aplikasi full-bore
	200–400 mm	± 0.15 mm
	> 400 mm	± 0.20 mm
Ketebalan Dinding	3–8 mm	± 10 % dari nominal	Desainer mempertahankan bagian 4–8 mm untuk menghindari penyusutan porositas
Diameter Lubang Hub	Hingga 50 mm	- 0 / + 0.05 mm	Selipkan pas ke poros; mungkin memerlukan reaming ke H7 untuk aktuator presisi
	50–100mm	- 0 / + 0.10 mm
Lingkaran Baut & lubang	PCD Ø sampai 300 mm	± 0.10 mm	Sesuai dengan standar flensa pipa (MISALNYA., ANSI, DARI)
	PCD Ø > 300 mm	± 0.15 mm
Keterbatasan	Fitur melingkar apa pun	≤ 0.05 % diameter	Memastikan keseragaman kompresi seal
Kebosanan (Wajah Tempat Duduk)	Di seluruh permukaan disk	≤ 0.05 mm	Penting untuk mematikan katup; sering kali didasarkan pada dimensi akhir
Jari-jari Profil Tepi	Fillet / Chamfers	± 0.5 mm	Perancang menentukan jari-jari 3–5 mm untuk menyeimbangkan aliran dan konsentrasi tegangan

Implikasi Praktis

1. Segel Keterlibatan: Toleransi pada permukaan tempat duduk dan ketidakbulatan berdampak langsung pada pengepakan dan kompresi cincin-O, mempengaruhi kekencangan kebocoran.
2. Penyelarasan Aktuasi: Akurasi lubang hub memastikan rotasi cakram konsentris, mengurangi beban eksentrik pada bantalan dan aktuator.
3. Tunjangan Pemesinan: Sementara banyak cakram katup kupu-kupu memenuhi toleransi penyelesaian cetakan, permukaan penyegelan yang kritis sering kali mengalami penggilingan ringan (0.2–0,5 mm stok) untuk menjamin kerataan dan permukaan akhir.
4. Strategi Inspeksi: Mesin pengukur koordinat (CMM) audit dari 100 % cakram memvalidasi kepatuhan; pengendalian proses statistik (SPC) menandai tren sebelum melebihi batas CT8.

8. INI Menyediakan Layanan Nilai Tambah

Di luar produksi disc investasi itu sendiri, INI kini menggabungkan serangkaian layanan bernilai tambah yang mempercepat waktu pemasaran, mengurangi beban kerja internal:

Pemesinan presisi

• CNC berputar & Penggilingan: Pemasok sering kali mengirimkan cakram dengan lubang hub yang sudah jadi, alur pasak,
  dan pola lubang baut dengan toleransi H7/H8 (± 0,02 mm), menghilangkan pemesinan sekunder.
• Menyeimbangkan & Pengeboran: Penyeimbangan statis atau dinamis hingga batas kerataan G6.3 (< 2.5 µm ketidakseimbangan per mm) untuk cakram ≥ 300 diameter mm, ditambah pengeboran bleed atau lubang keseimbangan opsional.

Perlakuan panas

• Larutan Anil: Anil vakum atau rendaman garam di 1 050–1 100 °C diikuti
  dengan pendinginan cepat memulihkan struktur mikro dupleks dan austenitik, memastikan ketahanan korosi penuh.
• Menghilangkan stres: Penahanan subkritis pada suhu 600–650 °C selama 1–2 jam mengurangi tegangan sisa
  dari pemesinan atau pengelasan hingga 60%, mencegah distorsi pada perakitan akhir.

Perawatan permukaan

• Pemolesan & Memukul-mukul: Final selesai hingga Ra ≤ 0.4 µm pada permukaan penyegelan memastikan kinerja bebas bocor; perputaran yang khas: 1–3 hari per batch 20–50 disc.
• Pelapis & Lapisan: Epoksi, Ptfe, atau pelapis keramik menambah ketahanan kimia pada media agresif; kontrol ketebalan hingga ±10 µm memenuhi spesifikasi OEM.

Kemasan Khusus & Logistik

• Peti Pelindung: Peti kayu sesuai ISO dengan sisipan VCI anti korosi, sensor pemantau guncangan, dan indikator kelembapan melindungi cakram selama transit.
• Pengiriman Jalur Cepat: Percepatan konsolidasi pengangkutan melalui udara atau “milk-run” memperpendek waktu yang dibutuhkan 2–3 minggu dari pesanan ke pintu, dibandingkan dengan angkutan laut standar 6–8 minggu.

9. Kesimpulan

Pengecoran investasi menyediakan a satu langkah rute menuju cakram katup kupu-kupu berkinerja tinggi, memberikan geometri yang kompleks, toleransi yang ketat (± 0,1 mm), dan permukaan yang unggul (Ra ≤ 1.6 µm).

Dengan memilih paduan yang sesuai—mulai dari baja tahan karat CF8M hingga Inconel 625—dan menerapkan kontrol proses dan inspeksi yang ketat,

pabrikan mencapai cakram yang memenuhi target mekanis (tarik ≥ 550 MPa; perpanjangan ≥ 25 %), menunjukkan ketahanan korosi yang luar biasa,

dan mempertahankan kondisi layanan yang menuntut di seluruh pengolahan air, minyak & gas, dan sektor pembangkit listrik.
