صب عملية V: عملية, المزايا, التطبيقات

لمعالجة هذه القيود, صب عملية V, المعروف أيضا باسم صب فراغ صب أو صب فراغ مختومة (V-Process), ظهرت كتقنية صب متقدمة تجمع بين مرونة صب الرمل مع تحسين جودة الصب والأداء البيئي.

على عكس صب الرمل التقليدي, تعتمد عملية V على ضغط الفراغ بدلاً من المواد الكيميائية أو الرطوبة للحفاظ على قوة العفن.

جاف, يتم تثبيت رمل السيليكا غير المرتبط في مكانه عن طريق الضغط الجوي الذي يعمل على قوالب بلاستيكية مبطنة, إنشاء نظام قولبة مستقر للغاية دون الحاجة إلى مواد رابطة من الراتنج أو الطين.

تم تطويره أصلاً في اليابان في أوائل السبعينيات, اكتسبت عملية الصب V-Process قبولًا واسع النطاق في الصناعات التي تتطلب كميات كبيرة, معقد, والمسبوكات عالية الجودة,

بما في ذلك تصنيع السيارات, معدات التعدين, الآلات الزراعية, مضخات, الصمامات, مكونات السكك الحديدية, والآلات الصناعية الثقيلة.

يتم تقدير هذه العملية بشكل خاص لإنتاج المسبوكات ذات الأسطح النظيفة, معدلات خلل منخفضة, قابلية إعادة تدوير الرمال ممتازة, وتقليل متطلبات ما بعد المعالجة.

1. ما هو صب عملية V?

صب عملية V, أو صب فراغ صب, هو أ عملية صب الرمل خالية من المواد الرابطة حيث يتم استخدام ضغط الفراغ لإنشاء والحفاظ على صلابة القالب خلال صب المعدن وتصلبه.

بدلا من الاعتماد على الطين, المجلدات الكيميائية, أو الرطوبة لربط الرمل معًا, تستخدم العملية الأفلام البلاستيكية والشفط الفراغي لتثبيت رمل السيليكا الجاف حول النموذج.

تبدأ العملية بتسخين طبقة رقيقة من البلاستيك الحراري وتشكيلها بإحكام فوق نمط معدني باستخدام الضغط الفراغي.

جاف, يتم بعد ذلك صب الرمل غير المرتبط في قارورة التشكيل وضغطه من خلال الاهتزاز.

يتم تطبيق فيلم بلاستيكي ثانٍ على سطح الرمل, ويتم الحفاظ على الفراغ داخل القالب.

يضغط الضغط الجوي الرمال الجافة إلى قالب صلب قادر على تحمل المعدن المنصهر أثناء الصب.

بمجرد ترسيخ الصب, يتم تحرير الفراغ, مما يتسبب في انهيار القالب بشكل طبيعي.

ويمكن بعد ذلك استعادة الرمال السائبة وإعادة استخدامها بأقل قدر من المعالجة, تحسين استخدام المواد بشكل كبير وتقليل النفايات.

على عكس صب الاستثمار, الذي يضحي بأنماط الشمع, أو صب الرمل الراتنج, الذي يستهلك المجلدات الكيميائية,

تنتج عملية الصب V-Process قوالب ينظف, قابلة لإعادة الاستخدام, ومستدامة بيئيا, مما يجعلها جذابة بشكل خاص لمبادرات التصنيع الأخضر الحديثة.

الخصائص الرئيسية

2. مبدأ العمل لصب عملية V

تعتمد عملية V على مبدأ فيزيائي بسيط ولكنه أنيق: يتصرف الرمل الجاف كمادة صلبة عند ضغطه بالفراغ.

الفيزياء وراء صب الفراغ

دور الفيلم البلاستيكي

الفيلم البلاستيكي (عادة البولي ايثيلين, إيفا, أو PVC) يخدم وظائف حاسمة متعددة:

1. يخلق على نحو سلس, تجويف القالب الدقيق- يتوافق الفيلم مع سطح النمط.
2. يمنع تفاعلات الرمال المعدنية- يعمل كحاجز بين المعدن المنصهر والرمل.
3. يحافظ على سلامة الفراغ- الفيلم يغلق القالب, السماح بعقد الفراغ.
4. يحسن الانتهاء من السطح- يتم نقل سطح الفيلم الأملس إلى الصب.

3. استكمال عملية تصنيع الصب بعملية V

يعتمد نجاح عملية صب V-Process على أ تسلسل التصنيع الذي يتم التحكم فيه بدقة, حيث تؤثر كل مرحلة - بدءًا من تشكيل الفيلم البلاستيكي وحتى إطلاقه بالتفريغ - بشكل مباشر على سلامة القالب, دقة الأبعاد, الانتهاء من السطح, وسلامة الصب.

تتكون دورة الصب القياسية لعملية V من المراحل السبع التالية.

3.1 تحضير الأنماط وتسخين الأفلام البلاستيكية الحرارية

تبدأ العملية بإعداد أ نمط دقيق قابل لإعادة الاستخدام, عادة ما يتم تصنيعها من الألومنيوم, الحديد الزهر, راتنجات الايبوكسي, أو الخشب عالي الكثافة, اعتمادا على حجم الإنتاج ومتطلبات الأبعاد.

لتسهيل تشكيل الفراغ, يتضمن النمط العديد من فتحات تهوية دقيقة للفراغ, مما يسمح باستخراج الهواء بشكل موحد تحت طبقة اللدائن الحرارية.

رقيقة إيفا (خلات الإيثيلين والفينيل) أو فيلم من البلاستيك الحراري البولي ايثيلين, عمومًا 0.08-0.15 مم سميك, يتم تسخينه إلى ما يقرب من 80-120 درجة مئوية حتى تصبح ناعمة ومرنة للغاية.

يعد التسخين المناسب للفيلم أحد أهم عناصر التحكم في العملية:

• فيلم تحت درجة الحرارة يفتقر إلى المرونة ولا يمكنه التوافق بشكل كامل مع تفاصيل النمط المعقدة, مما يؤدي إلى ضعف التكاثر السطحي.
• فيلم محموما يصبح نحيفًا للغاية وقد يتمزق أو يتجعد في الأجزاء ذات السحب العميق, المساس بسلامة القالب.

تستخدم خطوط الإنتاج الحديثة عادةً أنظمة تسخين أوتوماتيكية بالأشعة تحت الحمراء أو كهربائية مع التحكم في درجة الحرارة ذات الحلقة المغلقة لضمان جودة الفيلم المتسقة.

3.2 تطبيق تشكيل الفيلم الفراغي والطلاء الحراري

بمجرد وصول الفيلم إلى درجة حرارة التشكيل المطلوبة, يتم وضعه فوق النموذج, ويتم تطبيق الفراغ من خلال فتحات تهوية النموذج.

يجبر الضغط الجوي الطبقة الناعمة على كل محيط بقوة, إعادة إنتاج حتى القوام السطحي الناعم والأشكال الهندسية المعقدة بدقة.

توفر عملية التشكيل بالفراغ هذه العديد من المزايا المهمة:

• النسخ المتماثل الدقيق لهندسة النمط
• سطح تجويف القالب أملس
• انخفاض ارتداء النمط
• إزالة النمط بسهولة بعد التشكيل

للمسبوكات المنتجة من الصلب الكربوني, سبائك الصلب, الفولاذ المقاوم للصدأ, أو غيرها من السبائك ذات درجة الحرارة العالية, رقيقة طلاء حراري (عادة 0.3-0.5 مم سميك) غالبًا ما يتم رشها أو تنظيفها بالفرشاة على الفيلم البلاستيكي المشكل.

يؤدي الطلاء الحراري وظائف متعددة:

• يحسن مقاومة تآكل المعادن المنصهرة
• يمنع اختراق المعادن في الرمال
• يقلل من عيوب الحروق
• يعزز الانتهاء من سطح الصب
• يحسن العزل الحراري واستقرار العفن

يتم بعد ذلك تجفيف الطلاء قبل أن تنتقل عملية التشكيل إلى المرحلة التالية.

3.3 تعبئة الرمال الجافة والضغط الاهتزازي

بعد أن تم تشكيل الفيلم, يتم وضع قارورة صب مصممة خصيصًا فوق النموذج.

القارورة مملوءة ينظف, جاف, رمل السيليكا الخالي من المواد الرابطة, عادة مع AFS صفاء الحبوب من 50-100, مختارة وفقا لحجم الصب, نوع السبائك, والانتهاء من السطح المطلوب.

على عكس الرمل الأخضر أو ​​صب الرمل الراتنجي, لا رطوبة, فخار, أو يتم إضافة المجلدات الكيميائية.

بدلاً من, يتم ضغط جزيئات الرمل فقط من خلال الاهتزازات الميكانيكية التي تسيطر عليها.

تشمل معلمات الاهتزاز النموذجية:

الاهتزاز المناسب ضروري لإنتاج قالب موحد:

• اهتزاز غير كاف يؤدي إلى انخفاض كثافة الرمال, قوة العفن ضعيفة, وتشوه التجويف.
• الاهتزاز المفرط قد يسبب فصل الجسيمات, تقليل النفاذية واستقرار الأبعاد.

يعمل ضغط الرمل الموحد أيضًا على تحسين توزيع الفراغ في جميع أنحاء القالب, المساهمة في صلابة متسقة ودقة صب أفضل.

3.4 ختم الفيلم الخلفي وتثبيت الفراغ

بمجرد امتلاء دورق القالب بالكامل, يتم وضع طبقة ثانية من اللدائن الحرارية على السطح العلوي للرمال لإنشاء حاوية محكمة الإغلاق.

ثم يتم تطبيق الفراغ مباشرة على كتلة الرمل من خلال القارورة, الوصول عادة -0.04 إلى -0.08 ميجا باسكال (300-600 ملم زئبق).

كما يتم إخلاء الهواء, يضغط الضغط الجوي على جزيئات الرمل السائبة معًا, تحويل الرمال غير المربوطة على الفور إلى مادة صلبة, قالب الدعم الذاتي.

على عكس طرق التشكيل التقليدية, يتم إنشاء قوة القالب بالكامل عن طريق الضغط التفاضلي بدلاً من الترابط الكيميائي.

تشمل فوائد تثبيت الفراغ:

• صلابة العفن موحدة
• استقرار أبعاد ممتازة
• تقليل تشوه القالب أثناء الصب
• الحد الأدنى من حركة الرمال
• مقاومة عالية لضغط المعدن المنصهر

يتم الحفاظ على ضغط الفراغ المستقر في جميع أنحاء تجميع القالب وصب المعدن لضمان صلابة القالب المتسقة.

3.5 سحب النمط وتجميع القالب

بعد أن حقق القالب قوة كافية, يتم تحرير الفراغ الموجود أسفل النموذج بينما يتم الحفاظ على الفراغ داخل قالب الرمل.

يتم بعد ذلك سحب النموذج عموديًا من تجويف القالب بأقل قدر من المقاومة.

لأن الفيلم البلاستيكي يخلق واجهة سلسة بشكل استثنائي بين النموذج والقالب, غالبًا ما يمكن تقليل زوايا المسودة إلى ما يقرب من الصفر, مقارنة مع 1.5°–3° مسودة مطلوب عادة لقوالب الرمل التقليدية المستعبدة.

تمكن هذه القدرة:

• حرية تصميم أكبر
• تحسين دقة الأبعاد
• زوايا أكثر حدة
• استنساخ أفضل للهندسة المعقدة
• انخفاض بدل الآلات

يتم إنتاج نصفي قالب التأقلم والسحب بشكل منفصل باستخدام نفس الإجراء.

إذا لزم الأمر, يتم وضع النوى الرملية أو المعدنية بدقة قبل تجميع نصفي القالب.

طوال التجميع, يظل الفراغ نشطًا للحفاظ على صلابة القالب حتى اكتمال الصب.

3.6 الصب بمساعدة الفراغ والتصلب المتحكم فيه

يتم صب المعدن المنصهر في القالب بينما يستمر نظام التفريغ في الحفاظ على ثبات القالب.

يوفر الضغط السلبي المتحكم فيه العديد من المزايا المعدنية:

• تحسين ملء القالب
• انخفاض الاضطراب
• تعزيز إخلاء الغاز
• انخفاض تشكيل المسامية
• ملء أفضل للأقسام ذات الجدران الرقيقة
• تحسين جودة السطح

عادةً ما يتم ضبط ضغط الفراغ خلال مراحل مختلفة من دورة الصب لتحسين قوة القالب وسلوك التصلب.

يساعد تقليل الفراغ تدريجيًا أثناء التبريد على تخفيف الضغوط الحرارية مع الحفاظ على دعم كافٍ للعفن طوال فترة التصلب.

في هذه المرحلة, يظل التصميم المناسب للبوابة والناهض ضروريًا للتحكم في تدفق المعدن المنصهر, تعزيز التصلب الاتجاهي, ومنع عيوب الانكماش.

3.7 الافراج عن فراغ, هز, واستصلاح الرمال

بعد أن يتم ترسيخ الصب تمامًا وتبريده إلى درجة حرارة معالجة آمنة, يتم تحرير الفراغ من القالب.

دون الضغط الجوي ضغط جزيئات الرمل, يفقد القالب قوته على الفور وينهار الرمال الجافة المتدفقة بحرية.

بالمقارنة مع صب الرمل التقليدي, وهذا يوفر العديد من المزايا التشغيلية:

• لا حاجة إلى معدات اهتزاز ميكانيكية
• تقليل ضرر الصب
• سهولة إزالة البوابة والناهض
• انخفاض تكاليف التنظيف
• دورة إنتاج أقصر

الرمال المستصلحة في وقت لاحق:

1. تبريد
2. فحص لإزالة الجزيئات كبيرة الحجم
3. منفض الغبار
4. إعادة تدويرها مباشرة إلى الإنتاج

لأن الرمال تحتوي لا يوجد طين أو مواد كيميائية, عملية الاستصلاح فعالة بشكل استثنائي, مع معدلات إعادة الاستخدام تتجاوز عادة 98%, مما يجعل عملية صب V-Process واحدة من أكثر تقنيات القولبة المتاحة استدامة.

4. المواد المناسبة لعملية الصب على شكل حرف V

واحدة من أعظم نقاط القوة صب عملية V هي قدرتها على التكيف المادي ممتازة.

لأن عملية التشكيل تستخدم جاف, رمل السيليكا الخالي من المواد الرابطة استقرت عن طريق ضغط الفراغ بدلا من المجلدات الكيميائية, وهو متوافق مع مجموعة واسعة من السبائك الحديدية وغير الحديدية.

المعادن الحديدية

المعادن غير الحديدية

5. عيوب الصب الشائعة والحلول الهندسية

مثل كافة عمليات الصب, عملية V عرضة لبعض العيوب. لكن, يمكن القضاء على العديد من العيوب من خلال التحكم السليم في العملية.

6. مزايا عملية الصب V

يجمع الصب بعملية V تكنولوجيا صب بمساعدة الفراغ مع رمل جاف خالي من المواد الرابطة, تقدم تقنية كبيرة, اقتصادي, والمزايا البيئية على عمليات صب الرمل التقليدية.

إنها مناسبة بشكل خاص لإنتاج المسبوكات المتوسطة إلى الكبيرة التي تتطلب دقة أبعاد عالية, جودة سطح ممتازة, واتساق الإنتاج المستقر.

دقة أبعاد عالية

عادي صب التسامح تصل ايزو 8062 CT7-CT9, درجة أو اثنتين من درجات التسامح أفضل من صب الرمل الأخضر التقليدي (عادة CT10-CT13).

القالب الصلب المدعوم بالفراغ يقلل من تشوه التجويف, مما أدى إلى اتساق الأبعاد ممتازة وانخفاض بدل الآلات.

تشطيب سطحي ممتاز

تتراوح خشونة السطح النموذجية من RA 3.2-12.5 ميكرون, تقريبًا 2– 3 درجات جودة أكثر سلاسة من صب الرمل الأخضر (را 25-100 ميكرومتر).

يمنع الغشاء البلاستيكي الحراري الناعم الاتصال المباشر بين المعدن المنصهر والرمل, تقليل الاحتراق بشكل ملحوظ, اختراق المعادن, والعيوب السطحية.

كفاءة متميزة في استصلاح الرمال

نظرًا لعدم استخدام الطين أو المواد الكيميائية, يمكن استخلاص أكثر من 95-98% من رمل التشكيل وإعادة استخدامه مباشرة بعد التبريد البسيط, الفحص, وإزالة الغبار.

وهذا يقلل بشكل كبير من استهلاك المواد الخام وتكاليف التخلص من النفايات.

انخفاض توليد الغاز والمسبوكات النظيفة

ينتج نظام التشكيل الخالي من المواد الرابطة كمية قليلة جدًا من الغاز أثناء الصب, الحد بشكل كبير من حدوث مسامية الغاز, ثقوب النفخ, ثقوب, والعيوب المتعلقة بالكربون.

وهذا مفيد بشكل خاص للصلب الكربوني, سبائك الصلب, ومسبوكات الفولاذ المقاوم للصدأ.

صلابة العفن ممتازة

يوفر ضغط الفراغ قوة قالب موحدة في جميع أنحاء الجسم الرملي, منع تشوه القالب أثناء الصب والتصلب.

تساهم صلابة القالب المستقرة في زيادة دقة الأبعاد وتحسين التكرار.

انخفاض متطلبات التصنيع

مزيج من تكرار القالب الدقيق, أسطح صب ناعمة, والحد الأدنى من الاختلاف في الأبعاد يقلل من مخزون الآلات, يختصر وقت المعالجة, يقلل من تآكل الأدوات, ويحسن كفاءة التصنيع الشاملة.

ملاءمة عالية للمسبوكات المعقدة والكبيرة

تعتبر عملية الصب V-Process مناسبة تمامًا للإنتاج كبير, ثقيل, والمكونات المعقدة هندسيا, بما في ذلك علب المضخة, أجسام الصمامات, معدات التعدين, آلات البناء, ومكونات توليد الطاقة, مع الحفاظ على السلامة الهيكلية الممتازة.

إنتاج صديق للبيئة

بدون مواد رابطة كيميائية, تولد العملية الحد الأدنى من الدخان, الروائح, انبعاثات المركبات العضوية المتطايرة, والنفايات الخطرة, خلق بيئة عمل أنظف ودعم عمليات المسبك المستدامة.

نمط حياة ممتاز

لأن الفيلم البلاستيكي يعمل كواجهة واقية بين النموذج والرمل, التآكل الميكانيكي أثناء سحب النمط منخفض للغاية.

نتيجة ل, يمكن للأنماط المعدنية أن تحقق عمر خدمة أطول بكثير من تلك المستخدمة في صب الرمل التقليدي.

انخفاض إجمالي تكلفة الإنتاج

على الرغم من أن الاستثمار الأولي في المعدات مرتفع نسبيًا, مزيج من إعادة استخدام الرمال العالية, انخفاض الآلات, انخفاض معدلات العيوب, تنظيف مبسط, وكثيراً ما يؤدي تحسين كفاءة الإنتاج إلى انخفاض إجمالي تكلفة التصنيع على مدى فترات الإنتاج الطويلة.

7. القيود والتحديات التي تواجه صب عملية V

بالرغم من مميزاتها العديدة, إن عملية صب V-Process ليست مناسبة عالميًا لكل تطبيقات الصب.

يتطلب التنفيذ الناجح دراسة متأنية للاستثمار في المعدات, استقرار العملية, خصائص المنتج, وحجم الإنتاج.

ارتفاع الاستثمار في المعدات الأولية

تتطلب خطوط إنتاج V-Process معدات متخصصة, بما في ذلك مضخات الفراغ, قوارير صب محكم, أنظمة تسخين الأفلام البلاستيكية, وحدات التحكم في الفراغ, ومعدات المناولة الآلية.

ولذلك فإن الاستثمار الرأسمالي الأولي أعلى بكثير من الاستثمار التقليدي في صب الرمال الخضراء.

الاعتماد على التحكم المستقر في الفراغ

تعتمد عملية التشكيل بأكملها على الحفاظ على فراغ ثابت.

أي تسرب, تقلب الفراغ, أو قد يؤدي عطل المعدات إلى تقليل قوة القالب, مما يسبب تشوه التجويف, عدم دقة الأبعاد, أو انهيار القالب أثناء الصب.

استهلاك الأفلام البلاستيكية

يتطلب كل قالب أفلام لدن بالحرارة جديدة لكل من التجويف والأسطح الداعمة.

على الرغم من أن استهلاك الفيلم منخفض نسبيًا, فهو يمثل تكلفة تشغيل إضافية ويتطلب إدارة مناسبة لإعادة التدوير أو التخلص.

دورة تحضير القالب أطول

مقارنة مع صب الرمل الأخضر التقليدي, تتضمن عملية V عمليات إضافية مثل تسخين الفيلم, تشكيل الفراغ, ختم, وتثبيت الفراغ, والتي يمكن أن تزيد من وقت تحضير القالب لدفعات الإنتاج الصغيرة.

ملاءمة محدودة للمسبوكات الدقيقة ذات الجدران الرقيقة للغاية

على الرغم من أن المساعدة الفراغية تعمل على تحسين ملء القالب, صب الاستثمار تظل العملية المفضلة لمكونات الجدران فائقة الرقة ذات الأشكال الهندسية المعقدة للغاية والتفاوتات الصارمة بشكل استثنائي, مثل شفرات التوربينات الفضائية أو الغرسات الطبية.

ليس دائمًا اقتصاديًا لعمليات الإنتاج الصغيرة جدًا

لإنتاج الحجم المنخفض أو النموذج الأولي, قد يفوق وقت إعداد المعدات وتكاليف التشغيل المزايا التقنية. قد تكون طرق الصب الأبسط أكثر فعالية من حيث التكلفة في مثل هذه الحالات.

بصمة المعدات الكبيرة

خطوط إنتاج V-Process كاملة، بما في ذلك أنظمة التفريغ, معدات معالجة الفيلم, وحدات استصلاح الرمال, ومحطات التشكيل الآلية - تتطلب عادةً مساحة أكبر في المصنع مقارنة بأنظمة صب الرمل التقليدية.

8. التطبيقات الصناعية لصب عملية V

مزيج من جودة السطح الممتازة, دقة أبعاد عالية, الإنتاج النظيف, كما أن استخلاص الرمال بكفاءة يجعل عملية صب V-Process مناسبة لمجموعة واسعة من القطاعات الصناعية.

صناعة السيارات

ال السيارات تتطلب الصناعة وزنًا خفيفًا, دقة الأبعاد, ومكونات الزهر فعالة من حيث التكلفة.

يتم استخدام صب عملية V على نطاق واسع لتصنيع الأجزاء الهيكلية وأجزاء مجموعة نقل الحركة حيث تكون جودة السطح واتساقه أمرًا بالغ الأهمية.

وتشمل المكونات النموذجية:

• كتل المحرك
• علب النقل
• حالات تفاضلية
• مكونات الفرامل
• أقواس التعليق
• العلب دولاب الموازنة

صناعة المضخات والصمامات

مضخة و صمام تستفيد الشركات المصنعة بشكل كبير من التشطيب الممتاز للسطح واستقرار الأبعاد للمسبوكات V-Process.

وتشمل المنتجات النموذجية:

• أجسام الصمامات الكروية
• أجسام صمامات الفراشة
• أجسام صمامات البوابة
• فحص علب الصمامات
• أغلفة المضخة
• مدافع
• علب الضاغط

البناء والآلات الثقيلة

تتطلب المعدات الثقيلة مصبوبات ذات قوة هيكلية عالية واتساق أبعاد ممتاز.

تشمل التطبيقات الشائعة:

• مكونات الحفارة
• مساكن اللودر
• إطارات البلدوزر
• المجمعات الهيدروليكية
• علب علبة التروس
• دعم الدعم

الآلات الزراعية

تعمل المعدات الزراعية في ظل ظروف بيئية قاسية, تتطلب مكونات مصبوبة متينة ومقاومة للاهتراء.

تشمل المسبوكات النموذجية:

• مساكن نقل جرار
• إطارات بذارة
• مكونات المحراث
• أجسام مضخات الري
• علب العتاد

معدات التعدين

آلات التعدين تتطلب كميات كبيرة, المسبوكات الثقيلة قادرة على تحمل التأثير, كشط, والتحميل المستمر.

وتشمل المنتجات النموذجية:

• إطارات كسارة
• بطانات ميل
• مضخة العلب
• مكونات مقاومة للاهتراء
• أجزاء الناقل

صناعة السكك الحديدية

تتطلب البنية التحتية للسكك الحديدية والمعدات الدارجة مصبوبات دقيقة مع مقاومة ممتازة للتعب.

تشمل التطبيقات:

• مكونات نظام الفرامل
• أجزاء المقرنة
• إطارات بوجي
• مساكن المحور
• أقواس التعليق

الصناعة البحرية

تتطلب البيئات البحرية مصبوبات مقاومة للتآكل ذات أداء ميكانيكي موثوق.

وتشمل المنتجات المشتركة:

• مروحة المروحة
• أغلفة المضخة
• جثث الصمام
• معدات سطح السفينة
• المكونات الهيكلية البحرية

الطاقة وتوليد الطاقة

غالبًا ما تعمل معدات توليد الطاقة تحت درجات حرارة وضغوط عالية, تتطلب مكونات مصبوبة عالية السلامة.

وتشمل التطبيقات النموذجية:

• أجسام صمام البخار
• أغلفة التوربينات
• تجهيزات الغلايات
• مكونات المبادل الحراري
• معدات الطاقة النووية

الآلات الصناعية العامة

يتم أيضًا استخدام عملية الصب على شكل V على نطاق واسع في الآلات والمعدات ذات الأغراض العامة, مشتمل:

• أسرة الأدوات الآلية
• الضواغط
• علب التروس الصناعية
• أنظمة مناولة المواد
• قواعد الروبوتات
• معدات الأتمتة الصناعية

9. عملية صب V مقابل. عمليات الصب الأخرى

تتمتع كل عملية صب بنقاط قوة وقيود فريدة من حيث دقة الأبعاد, الانتهاء من السطح, تكلفة الإنتاج, حجم الصب, التأثير البيئي, والتطبيقات المناسبة.

يتطلب اختيار العملية المثلى تحقيق التوازن بين المتطلبات الفنية, حجم الإنتاج, نوع المواد, والاعتبارات الاقتصادية.

10. اتجاهات التطوير المستقبلية لصب عملية V

مع استمرار صناعة المسابك العالمية في التطور نحو دقة عالية, التصنيع الذكي, كفاءة الطاقة, والإنتاج المستدام, من المتوقع أن يلعب صب عملية V دورًا متزايد الأهمية في صب المعادن الحديثة.

الأتمتة الذكية والمسابك الذكية

أصبحت الأتمتة واحدة من أهم الاتجاهات في صب عملية V.

تعمل المسابك الحديثة بشكل متزايد على استبدال العمليات اليدوية بالمعدات الآلية لتحسين الإنتاجية, تناسق, والسلامة في مكان العمل.

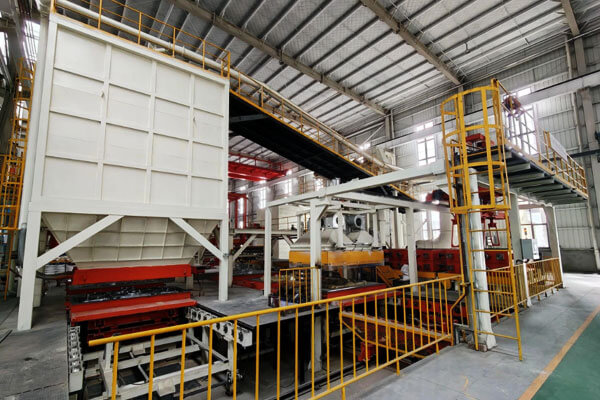

سيتم دمج خطوط إنتاج V-Process الآلية المستقبلية:

• التعامل مع الأنماط الروبوتية
• تغذية وتسخين الفيلم البلاستيكي تلقائيًا
• أنظمة التحكم في الفراغ الذكية
• تعبئة الرمال والاهتزاز الآلي
• أنظمة صب يتم التحكم فيها بواسطة CNC
• استخراج الصب الروبوتية
• الطحن والتشطيب الآلي

الأتمتة المتكاملة تقلل من الأخطاء البشرية, يختصر دورات الإنتاج, ويضمن معلمات عملية مستقرة عبر دفعات الإنتاج الكبيرة.

محاكاة العمليات الرقمية

الهندسة بمساعدة الحاسوب (CAE) أصبح البرنامج أداة لا غنى عنها لتصميم الصب وتحسين العملية.

قبل أن يبدأ الإنتاج, يمكن للمهندسين محاكاة عملية الصب بأكملها لتحديد العيوب المحتملة وتحسين معلمات العملية.

تتضمن تحليلات المحاكاة الشائعة:

• سلوك ملء القالب
• تسلسل التصلب
• توزيع درجة الحرارة
• التنبؤ بالانكماش
• تحليل الإجهاد المتبقي
• التنبؤ بالتشوه
• تحسين البوابات والناهض

عن طريق تقليل التجربة والخطأ أثناء الإنتاج, تعمل تقنية المحاكاة على تقليل تكاليف التطوير مع تحسين إنتاجية الصب وموثوقية المنتج.

تحسين عملية AI-يحركها

الذكاء الاصطناعي (منظمة العفو الدولية) تعمل على إحداث تحول سريع في صناعة المسابك من خلال تمكين مراقبة العمليات في الوقت الفعلي ومراقبة الجودة التنبؤية.

قد تتضمن تطبيقات الذكاء الاصطناعي المستقبلية في عملية صب V-Process:

• التنبؤ التلقائي بالعيوب
• تعديل معلمة الصب الذكي
• تحسين ضغط الفراغ
• الصيانة التنبؤية للمعدات
• التنبؤ بنمط الحياة
• تحسين استهلاك الطاقة
• تشخيص العملية في الوقت الحقيقي

يمكن لخوارزميات التعلم الآلي تحليل كميات كبيرة من بيانات الإنتاج لتحسين جودة الصب بشكل مستمر وتقليل معدلات الخردة.

التصنيع المستدام ومنخفض الكربون

أصبحت الاستدامة البيئية أولوية استراتيجية للمسابك في جميع أنحاء العالم.

يوفر صب عملية V بالفعل مزايا بيئية كبيرة نظرًا لعملية التشكيل الخالية من المواد الرابطة, والتطورات المستقبلية ستعزز استدامتها.

وتشمل المبادرات الرئيسية:

• ارتفاع كفاءة إعادة تدوير الرمال
• انخفاض استهلاك الطاقة
• الأفلام البلاستيكية القابلة لإعادة التدوير
• استعادة الحرارة المفقودة
• تقنيات الصهر منخفضة الكربون
• تكامل الطاقة المتجددة
• مراقبة البصمة الكربونية

كما تنفذ الحكومات لوائح بيئية أكثر صرامة, يتم وضع عملية صب V-Process بشكل جيد كواحدة من أكثر تقنيات صب الرمل مسؤولية بيئيًا.

مواد متقدمة وسبائك عالية الأداء

الطلب المتزايد على الهياكل خفيفة الوزن, ارتفاع درجات حرارة التشغيل, وزيادة مقاومة التآكل هي الدافع وراء تطوير سبائك الصب الجديدة.

سوف تنطوي التطبيقات المستقبلية على نحو متزايد:

• الفولاذ المقاوم للصدأ سوبر دوبلكس
• سبائك عالية الانتروبيا
• سبائك الفولاذ المقاومة للحرارة
• سبائك مقاومة للاهتراء
• سبائك الألومنيوم المتقدمة
• Superalloys المستندة إلى النيكل
• سبائك النحاس والنيكل البحرية

سيمكن تحسين العملية صب V-Process من إنتاج هذه المواد المتقدمة مع التحكم المحسن في البنية المجهرية وتقليل تكوين العيوب.

تحسين تكنولوجيا الأفلام البلاستيكية

يعد الفيلم البلاستيكي مكونًا أساسيًا في عملية V. تركز الأبحاث الجارية على تحسين أداء الفيلم لتحسين جودة القالب وكفاءة الإنتاج.

قد تشمل تطورات الفيلم المستقبلية:

• مقاومة أعلى للحرارة
• مرونة أكبر
• تحسين استقرار الأبعاد
• مواد قابلة للتحلل الحيوي
• البوليمرات القابلة لإعادة التدوير
• انخفاض سماكة الفيلم
• تعزيز نعومة السطح

ستعمل هذه الابتكارات على تقليل استهلاك المواد مع تحسين جودة الصب.

11. خاتمة

لقد أثبتت تقنية V-Process casting نفسها كواحدة من أكثر تقنيات القولبة ابتكارًا وصديقة للبيئة في مجال تصنيع المسابك الحديثة.

من خلال استبدال المجلدات التقليدية بقوالب الرمل الجاف بمساعدة الفراغ, توفر العملية مزيجًا فريدًا من دقة الأبعاد العالية, تشطيب سطحي ممتاز, إعادة تدوير الرمال متفوقة, وتقليل التأثير البيئي.

نتطلع إلى الأمام, تكامل الأتمتة, المحاكاة الرقمية, الذكاء الاصطناعي, صناعة 4.0 التقنيات, وستعمل ممارسات التصنيع المستدامة على تعزيز قدرات صب عملية V.

مع استمرار الشركات المصنعة في المطالبة بإنتاج أنظف, دقة أعلى, وتحسين كفاءة الموارد,

ومن المتوقع أن تلعب التكنولوجيا دورًا متزايد الأهمية في قطاعات مثل السيارات, طاقة, التعدين, الهندسة البحرية, الآلات الصناعية, مضخات, الصمامات, والمعدات الثقيلة.

للمصنعين الذين يبحثون عن التوازن الأمثل بين جودة الصب, المسؤولية البيئية, واقتصاديات الإنتاج على المدى الطويل, تمثل عملية V-Process عملية ناضجة, موثوق, والحل الموجه نحو المستقبل قادر على تلبية المتطلبات المتطورة للتصنيع الصناعي الحديث.



الأسئلة الشائعة

هل عملية الصب V-Process صديقة للبيئة؟?

نعم. يعتبر صب عملية V-Process أحد أكثر تقنيات صب الرمل مسؤولية بيئيًا لأنه يستخدم جاف, رمل السيليكا الخالي من المواد الرابطة, تقليل الدخان بشكل ملحوظ, مركب عضوي متطاير (المركبات العضوية المتطايرة) الانبعاثات, والنفايات الخطرة.

ويمكن أيضًا استخلاص الرمال وإعادة استخدامها بمعدل مرتفع جدًا.

ما هو مستوى دقة الأبعاد الذي يمكن أن يحققه صب عملية V?

تتراوح دقة الأبعاد النموذجية من ايزو 8062 CT7 إلى CT9, اعتمادا على حجم الصب, نوع السبائك, والتحكم في العملية.

يعد هذا أفضل بكثير من صب الرمل الأخضر التقليدي ومناسب للعديد من التطبيقات الصناعية التي تتطلب مكونات ذات شكل شبكي قريب.

هل عملية الصب V-Process مناسبة للمسبوكات الكبيرة?

نعم. إحدى نقاط القوة الرئيسية في عملية V-Process هي قدرتها على الإنتاج المسبوكات المتوسطة إلى الكبيرة جدا مع استقرار الأبعاد ممتازة وجودة السطح.

يتم استخدامه على نطاق واسع لقواعد الآلة, مضخة العلب, أجسام الصمامات, معدات التعدين, ومكونات الآلات الثقيلة.

ما هو الفرق بين عملية V والصب الفراغي?

تستخدم عملية V-Process الفراغ لتثبيت الرمل الجاف معًا في القالب.

يشير الصب الفراغي عادةً إلى الصب بمساعدة الفراغ (على سبيل المثال, صب الاستثمار فراغ), حيث يتم صب المنصهر تحت فراغ لتقليل مسامية الغاز. إنها عمليات مختلفة.

ما هو الحد الأقصى لوزن الصب لعملية V?

عادة ما يصل إلى 500-1000 كجم. لكن, من الممكن الحصول على مصبوبات أكبر باستخدام معدات أكبر; يعتمد حد الوزن على حجم المعدات وقدرات المعالجة أكثر من العملية نفسها.
