1. Вступ
Точність (інвестиції) Лиття широко використовується для робочих коліс насосів, Тіла клапана, турбокомпоненти, медичні імплантати та деталі на замовлення з геометрією, обробка поверхні та металургійна цілісність є критичними.
Нержавіючі сталі привабливі для цих застосувань через стійкість до корозії, механічні властивості і термостійкість.
Але поєднання складних форм, тонкі профілі та металургія з нержавіючої сталі підсилює ризик дефектів.
Щоб зменшити ці ризики, потрібен інтегрований підхід, починаючи від вибору матеріалу та дизайну шаблону до плавлення, виготовлення оболонки, виливання, термічна обробка, огляд і обробка.
2. Основні сімейства нержавіючої сталі, що використовуються в точному литті
- Аустенітний (Напр., 304, 316, 321, CF-3M): Високий вміст Ni/Cr, хороша пластичність і стійкість до корозії.
Аустеніт прощає з точки зору розтріскування, але схильний до газової пористості (водень), поверхневе окислення та внутрішнє науглерожування/розкоксовування в деяких атмосферах.
При охолодженні вони не трансформуються, тому контроль за твердінням і чистотою включень є ключовим. - Дуплекс (феритно-аустенітний): Вища міцність і покращена стійкість до SCC у деяких середовищах.
Дуплексні марки більш чутливі до термічної історії: тривалий вплив в діапазоні 300–1000 °C може сприяти фазам окрихчення (сигма), і дисбаланс в охолодженні може призвести до небажаного співвідношення ферит/аустеніт. - Мартенситний / дисперсійне зміцнення (Напр., 410, 17-4РН): Використовується, коли потрібна більша міцність/жорсткість або твердість.
Ці сплави можуть бути більш сприйнятливими до розтріскування, якщо усадка при затвердінні або температурні градієнти не контролюються належним чином і вимагають ретельної термічної обробки після лиття.. - Високолегований/спец (Напр., 6Mo, 20Cr-2Ni): Збільшення легування може посилити проблеми із сегрегацією, окислюваність і вогнетривкість; практика плавлення та контроль шлаку стають ще більш важливими.
3. Процес точного лиття — важливі кроки та контрольні параметри
Ключові етапи, на яких вводяться дефекти:
- Візерунок & конструкція воріт: восковий або полімерний малюнок, стробування, стратегія райзера, філе, розтягувати.
- Корпусна будівля: хімія шламу, розмір ліпнини, цикли сушіння/затвердіння та контроль товщини оболонки.
- Зняття візерунка / депарафінізація: чистота і відсутність залишків.
- Розігріти / випікати: контрольована температура для видалення залишків органіки та контролю теплового удару.
- плавлення & обробка металу: практика плавлення (індукція, індукція вакууму, купола уникати для нержавіючої сталі), розкислення, видалення шлаків, дегазація (аргон), контроль включення, і точність хімічного складу сплаву.
- Заливання: Температура, техніка (нижня/верхня заливка), для селезінки, і контроль атмосфери.
- Затвердіння & охолодження: спрямоване затвердіння, продуктивність стояка, контроль теплових градієнтів.
- Видалення оболонки, прибирання та прибирання: механічне та хімічне очищення, огляд.
- Термічна обробка після лиття: Рішення відпалити, гасіння, загартовування, зняття напруги, що вимагається сплавом і механічними потребами.
- Неруйнівне тестування & закінчення: NDT, обробка, HIP, якщо вказано, обробка поверхні та пасивація.
Контрольні змінні включають: розтопити чистоту і хімію, пористість і проникність оболонки, профіль попереднього нагріву, температура заливки і турбулентність, конфігурація підйому та подачі, і термічні цикли після лиття.
4. Найпоширеніші дефекти точного литва з нержавіючої сталі
У цьому розділі перераховані дефекти, які найчастіше виникають у нержавіючої сталі лиття по моделлю, пояснює, як і чому вони утворюються, і дає практичне виявлення, заходи профілактики та оздоровлення.

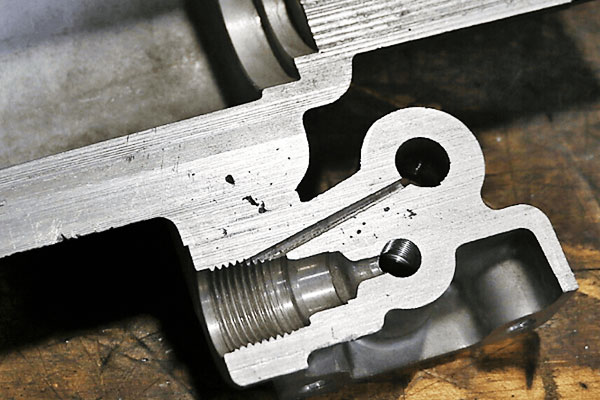

Газова пористість (дуття, точкові отвори, стільникова пористість)
Як це виглядає: сферичні або округлі порожнечі, розподілені по виливці; поверхневі точкові отвори або скупчення підповерхневої пористості; іноді стільникова мережа в міждендритних областях.
Першопричини: розчинений газ (переважно водень, іноді азот/кисень) виділяється під час затвердіння; вологи або летких органічних речовин в оболонці або малюнку; недостатня дегазація; турбулентне проливання, що захоплює повітря або шлаки; реакції в розплаві, що утворюють газ.
Як виявити: візуальний (поверхневі отвори), проникаючий барвник для розриву поверхневих пор, рентгенографія/КТ для підповерхневої пористості, ультразвукове або гелієве випробування на герметичність частин, що мають критичний тиск.
Профілактика: ретельно висушіть раковини та контролюйте видалення парафіну/золи; провести дегазацію розплаву (суміші аргон/аргон-кисень, вакуумна дегазація);
використовуйте чисті зарядні матеріали та мінімізуйте реактивний потік; заливати за допомогою техніки ламінарного потоку або нижньої заливки; контролюйте температуру заливки, щоб збалансувати текучість і поглинання газу.
Санація: гаряче ізостатичне пресування (Стегно) щоб закрити внутрішню пористість, де цього вимагає функція; локальна механічна обробка для видалення поверхневих пор; ремонт зварних швів для окремих дефектів, якщо дозволяють металургія та проект.
Усадкова пористість (міждендритне зморщування)
Як це виглядає: нерегулярний, часто пов’язані між собою порожнечі, зосереджені в місцях останнього замерзання (товсті зрізи, з'єднання)— може виглядати як дендритна мережа або центральна порожнеча.
Першопричини: недостатнє живлення під час застигання; сплави з широкими діапазонами замерзання, які сприяють міждендритній усадці;
невдале розміщення стояка/ворота; недостатній перегрів або надмірна ізоляція, що затримує твердіння в гарячих точках.
Як виявити: рентгенографія та КТ для картування внутрішніх порожнин; металографічний розріз для підтвердження міждендритної морфології.
Профілактика: застосовуйте методи спрямованого затвердіння — розмістіть стояки/живильники на останніх для замерзання об’ємах, використовуйте озноб, щоб змінити шлях затвердіння, переглянути ліберування, щоб забезпечити годування, використовуйте програмне забезпечення для моделювання, щоб перевірити поведінку гарячої точки.
Санація: HIP для ущільнення внутрішньої усадки; перепроектувати, щоб додати подачу або змінити геометрію секції для наступного виробництва; локалізоване накопичення зварного шва для допустимого, доступна усадка.
Включення і шлакоуловлювання
Як це виглядає: темні кутасті частинки або стрингери в матриці (шлак, оксидні плівки, вогнетривкі фрагменти), іноді видно на оброблених поверхнях або в поперечних перерізах зламу.
Першопричини: неадекватне знежирення/видалення шлаку в печі, бурхлива лиття, що захоплює шлаки, розплавлення несумісних матеріалів оболонки, неадекватний флюс, або недостатнє очищення розплаву.
Як виявити: рентгенографія/КТ для більших включень, металографія для дрібних частинок, перевірка методом білого травлення та фрактографія для аналізу несправностей.
Профілактика: суворе очищення від розплаву (знежирення, флюсування), контрольована заливка, щоб уникнути турбулентності, заливання знизу або занурення, де це можливо,
сумісна формула оболонки з контрольованою крихкістю, і методи періодичного переміщення ковша, які мінімізують захоплення шлаку.
Санація: обробка поверхневих включень; ремонт зварних швів або заміна секцій для несучих частин; покращена практика плавлення та перевірка перед наступними заливками.
Холодне замикання та неправильна робота (неповне заповнення)
Як це виглядає: лінії поверхні, холодні лінії на колінах, неповні розділи, або тонкі ділянки, де порожнина не була повністю заповнена.
Першопричини: низька температура заливки, недостатній потік розплавленого металу, погані ворота або вентиляція, надмірна проникність оболонки або мокрі плями, занадто тонкі ділянки або довгі шляхи потоку.
Як виявити: візуальний огляд і перевірка розмірів на наявність дефектів поверхні; КТ/рентгенографія для підтвердження неповного заповнення прихованих ділянок.
Профілактика: перевірити вентиляцію та вентиляцію для ламінару, безперебійний потік; відрегулюйте температуру заливки та швидкість заливки для підтримки текучості;
забезпечити рівномірну товщину секцій або додати канали подачі; покращити висихання шкаралупи, щоб уникнути локального охолодження.
Санація: переробляти шляхом зварювання та механічної обробки, де це дозволяє геометрія; перепроектувати ворота для майбутніх прогонів.

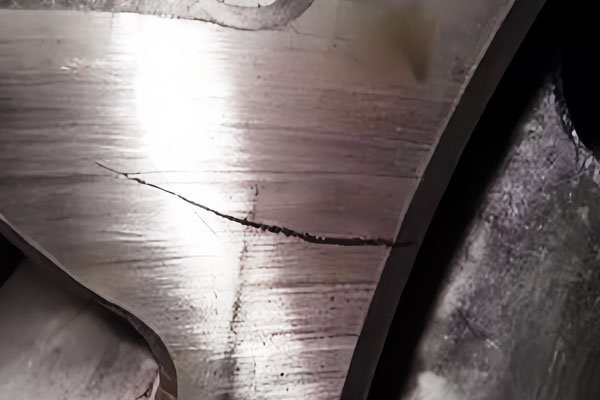

Гаряче сльозотеча / гарячий крекінг (тріщини затвердіння)
Як це виглядає: нерегулярні тріщини в областях, які твердіють останніми, часто на зовнішніх поверхнях або поблизу галтелів і обмежених елементів, з'являється під час охолодження.
Першопричини: деформації розтягування під час напівтвердого/пізнього затвердіння, коли пластичність металу низька; обмежена геометрія, різкі зміни розділу, недостатнє годування або погана відповідність цвілі; сплави з широкими діапазонами затвердіння більш сприйнятливі.
Як виявити: візуальний і проникаючий барвник для поверхневих тріщин; рентгенографія/КТ підповерхневих тріщин; металографія для підтвердження морфології затвердіння та часу утворення тріщин.
Профілактика: дизайн для зменшення обмежень (додати філе, збільшення радіусів, уникайте жорстких сердечників, які фіксують рух), змінити стратегію литникового/підйомного каналу, щоб зменшити деформацію розтягу під час затвердіння,
використовуйте матеріали для форми з невеликою податливістю або ізоляційні рукава, і вдосконалити послідовність лиття, щоб зменшити температурні градієнти.
Санація: іноді можна відремонтувати за допомогою наплавлення та термічної обробки після зварювання, якщо дозволяють геометрія та металургія; інакше перепроектуйте та перевидайте інструменти.
Як це виглядає: шорсткість поверхні, гострі вбудовані вогнетривкі частинки, нещільні фрагменти шкаралупи або частини луски, які відшаровуються. Вимивання оболонки може створити великі поверхневі порожнини.
Першопричини: слабка оболонка (неадекватна ліпнина, недопечена оболонка), хімічна атака між розплавленим металом і сполучною оболонкою, надмірна турбулентність проливного потоку, або надмірна температура металу, що спричиняє руйнування оболонки.
Як виявити: візуальний огляд литої поверхні, металографія для виявлення тугоплавких включень, і фрактографія для визначення залучення оболонки зв'язку.
Профілактика: контроль складу шламу та класифікації штукатурки, застосовуйте правильні графіки сушіння шкаралупи та депарафінізації, використовуйте покриття оболонки, де це необхідно, щоб обмежити реакцію метал-оболонка, і використовуйте відповідні практики заливки для обмеження механічної ерозії.
Санація: видалення та латання поверхневих порожнин шляхом зварювання та механічної обробки; переробити або утилізувати, якщо забруднення порушує структурну цілісність; правильний процес оболонки для наступних запусків.
Окислення, утворення накипу і забруднення поверхні
Як це виглядає: важка оксидна накип, чорні/сірі поверхневі плівки, темні плями або плями; у важких випадках, розколений оксид, що оголює грубий метал.
Першопричини: вплив повітря/кисню при підвищених температурах розплаву/розливу, невідповідний захисний флюс/покриття, залишки депарафіну або вуглецеві забруднення, що призводять до локальних реакцій.
Як виявити: візуальний огляд, випробування хімії поверхні, та оптичні/металографічні поперечні зрізи для перевірки товщини та проникнення оксиду.
Профілактика: використовуйте захисні кришки з флюсу або кришки з інертного газу поверх розплаву, контролювати температуру заливки та атмосферу, забезпечити ретельну депарафінізацію та промивання шкаралупи, і вкажіть відповідні системи оболонки та покриття, які мінімізують реакцію.
Санація: механічне видалення (дробеструйна обробка, шліфування), хімічне очищення, електрополірування, і пасивація для відновлення стійкості до корозії поверхні; у важких випадках, замінити деталь.
Цементація / зневуглецювання та зміни хімії поверхні
Як це виглядає: потемнілий або крихкий поверхневий шар (науглерожування) або м'який, збіднена поверхня (зневуглецювання), що призводить до зниження стійкості до втоми та локалізованої схильності до корозії.
Першопричини: дифузія вуглецю з в'яжучих, залишковий віск, вуглецевих компонентів оболонки, або відновлювальні атмосфери під час термічної обробки; зневуглецювання, спричинене окислювальною атмосферою або надмірним випіканням при підвищених температурах.
Як виявити: профілювання мікротвердості, металографічні перерізи, поверхневий аналіз вуглецю/сірки.
Профілактика: вибирайте оболонкові системи та сполучні з низьким вмістом залишкового вуглецю, контролювати цикли випічки/нагрівання, включати протоколи випікання, які усувають леткі речовини, і використовувати печі з контрольованою атмосферою для термічної обробки.
Санація: механічна обробка для видалення пошкодженої поверхні, відповідна термічна обробка в інертній або вакуумній атмосфері, або локальне подрібнення з наступною пасивацією.
Сегрегація і осьова лінія / макросегрегація
Як це виглядає: варіації складу на великих ділянках лиття — концентрація легуючих елементів або домішок на центральній лінії або в інших гарячих точках, іноді супроводжується твердими або крихкими мікроскладовими.
Першопричини: дендритна сегрегація під час затвердіння, повільне охолодження у великих секціях, великі діапазони замерзання для деяких нержавіючих сплавів, і відсутність гомогенізуючої термічної обробки.
Як виявити: хімічне картування (EDS/WDS), дослідження мікротвердості, металографія та композиційний аналіз по розділах.
Профілактика: контроль швидкості затвердіння за допомогою охолодження або модифікованого розділення, оптимізувати литник, щоб зменшити довгі шляхи затвердіння,
використовуйте гомогенізаційний відпал, якщо це дозволяють геометрія та металургія, і розглянути технологію розплаву (VIM/VAR) для зменшення макросегрегації.
Санація: гомогенізаційна термічна обробка для зменшення ефектів сегрегації або перепроектування компонентів, щоб уникнути критичної залежності властивостей від сегрегованих областей; HIP з подальшою термообробкою також може пом'якшити.
Спотворення, залишкові напруги та розтріскування після механічної обробки
Як це виглядає: деформовані частини, розміри, що виходять за межі допуску після зняття оболонки або термічної обробки; розтріскування під час механічної обробки або експлуатації.
Першопричини: нерівномірне охолодження, фазові перетворення (у мартенситних або дуплексних марках), обмежене охолодження, механічна обробка, яка знімає вбудовану залишкову напругу, і невідповідні графіки термічної обробки.
Як виявити: розмірний огляд, відображення спотворень, випробування на наявність тріщин методом проникнення барвників або магнітних частинок, та металографічний фазовий аналіз.
Профілактика: контроль швидкості охолодження, виконайте термічну обробку для зняття напруги перед важкою механічною обробкою, де це можливо, послідовне оброблення, щоб збалансувати видалення матеріалу, і уникайте різких переходів розділів, які утримують напругу.
Санація: відпал для зняття напруги, повторні цикли термічної обробки, зміни стратегії обробки, або термічне випрямлення в контрольованих умовах.
Дефекти обробки поверхні (шорсткість, передача текстури оболонки, піттінг)
Як це виглядає: надмірна шорсткість, видима зернистість оболонки/текстура на поверхні відливки, локалізовані ямки або травлення після термічної обробки.
Першопричини: груба ліпнина, поганий контроль оболонки суспензії, недостатнє промивання шкаралупи, в'яжучий зольний залишок, або агресивні атмосфери термічної обробки.
Як виявити: профілометрія, візуальний огляд, і мікроскопія.
Профілактика: вибрати правильний розмір частинок штукатурки для цільової обробки, контроль в'язкості суспензії та застосування, забезпечити ретельне очищення шкаралупи та контрольовані цикли випікання,
і використовувати процеси обробки після лиття (постріл, вібраційне перекидання, обробка) як зазначено.
Санація: механічна обробка (шліфування, полірування), хімічне травлення/декаплювання та електрополірування; потім застосувати пасивацію.
Розтріскування мікротріщин і міжкристальну атаку (Тенденція IGSCC)
Як це виглядає: дрібні міжкристалічні тріщини, часто пов’язаний із зонами сенсибілізації або локальної корозії після впливу корозійних середовищ.
Першопричини: випадання карбіду хрому на межах зерен (сенсибілізація) від неправильної термічної обробки, сегрегація, або тривалий вплив в діапазоні температур сенсибілізації; залишкові напруги посилюють розтріскування під впливом корозії.
Як виявити: металографія з травленням для сенсибілізації, барвник-пенетрант для поверхневих тріщин, та випробування на корозію (Напр., випробування на міжкристалітну корозію, де це можливо).
Профілактика: відповідні цикли відпалу та гарту в розчині для аустенітних марок, контроль дельта-фериту у виливках, і використовуйте стабілізовані сорти (Якщо/Nb) де існує ризик сенсибілізації.
Санація: розчинний відпал для розчинення карбідів (якщо дозволяють геометрія та обмеження деталей), локальне шліфування/зварювання з відповідною термообробкою після зварювання, або заміна на стабілізовані або з низьким вмістом C для майбутнього виробництва.
5. Тематичні дослідження — типові приклади усунення несправностей
Справа 1 — Повторна внутрішня пористість у робочих колесах насоса
Першопричина: неадекватна дегазація та турбулентна техніка донного виливання, що захоплює кисень; складні переходи від тонкого до товстого, що спричиняє міждендритне зморщування.
Рішення: здійснено дегазацію аргону, перейшли на низькотурбулентне донне лиття, перероблений затвор і додано холод; застосування HIP на критичних частинах польоту.
Справа 2 — Холодні замикання та збої в тонкостінних теплообмінниках
Першопричина: занадто низька температура заливки та недостатня вентиляція через сердечники; проникність оболонки суперечлива.
Рішення: підвищена температура заливки всередині сплавного вікна, покращене сушіння шкаралупи, оптимізовані вентиляційні канали та модифікований вентиль для забезпечення ламінарного потоку — усунення холодних затворів.
Справа 3 — Поверхневе сірчане фарбування та місцева корозія після лиття
Першопричина: вуглецевий сполучний залишок і неадекватне очищення оболонки, що призводить до локалізованого сульфідного фарбування та виїмки.
Рішення: переглянуто депарафінізацію та процес миття оболонки, запровадив високотемпературну випікання оболонки для видалення летючих речовин і здійснив електрополірування та пасивацію лимонною кислотою.
6. Висновок
Точне лиття з нержавіючої сталі дозволяє створювати складні геометрії, висока точність розмірів і чудова якість поверхні, але він за своєю суттю чутливий до металургійних і пов'язаних з процесом змінних.
Найпоширеніші дефекти лиття, такі як пористість, усадка, включення, гарячий розрив і проблеми з хімією поверхні — не випадкові події; вони є прямими результатами вибору сплаву, практика плавлення, якість форми, термоконтроль і дизайн деталей.
Ключ до якості та надійності полягає в профілактичний контроль, а не ремонт після лиття.
Ранні рішення в дизайні для лиття, планування литників і стояків, виготовлення оболонки та дисципліна плавлення усувають більшість дефектів ще до їх утворення.
У той час як коригувальні заходи, такі як HIP, термічна обробка та ремонт зварних швів можуть відновити цінність критичних компонентів, вони збільшують вартість і не повинні замінювати надійний контроль процесу.
На закінчення, точне лиття з нержавіючої сталі стає передбачуваним і цінним виробничим рішенням під час проектування, матеріалознавство та управління процесами узгоджені.
Систематична профілактика, цілеспрямована перевірка та безперервне вдосконалення є основою довгострокової якості та продуктивності лиття.
