ASTM A352 литі сталі

1. Вступ

У інженерних середовищах, де продуктивність нижче нуля є критичною, надійність матеріалу не може бути порушена.

ASTM A352 - це широко визнана специфікація, розроблена ASTM International, яка вирішує цю саму турботу - Килки вуглецю та низьколеговані сталі призначений для деталі, що містять тиск які діють у низькотемпературні умови обслуговування.

Ці сталі є важливими для таких галузей, як СПГ, Кріогенія, нафта і газ, та виробництво електроенергії, Там.

Ця стаття надає всебічний аналіз ASTM A352, Дослідження його металургійних принципів, механічні вимоги, заявки, та виробничі наслідки

Для підтримки інженерів, специфікації, та фахівці із закупівель у здійсненні обґрунтованого вибору матеріалів.

2. Обсяг та мета ASTM A352

Обкладинки ASTM A352 Кастинги для деталей, що знаходять тиск розроблений для роботи в Низькі температури до -50 ° F (-46° C) або навіть нижче, залежно від оцінки.

Це гарантує, що литна сталь підтримує пластичність, міцність, і стійкість до крихкого перелому при впливі цих вимогливих середовищ.

На відміну від ASTM A216 (Для загального призначення литого вуглецю) або A351 (для стійких до корозії аустенітних нержавіючих кастингів), A352 розроблений до низькотемпературних додатків.

Він часто подвійний сертифікований з ASME SA352, що робить його придатним для дотримання посудини та трубопроводу коду.

3. Класифікація оцінок ASTM A352

ASTM A352 включає діапазон Кастинг вуглецю та низьколеговані сталі зокрема розроблений для низькотемпературна послуга У компонентах, що містять тиск.

Класифікація базується на хімічний склад, механічні показники, і Умови обслуговування.

Ці оцінки широко згруповані вуглецеві сталі, Низькілові сталі, і мартенситні нержавіючі сталі, Кожен з урахуванням для задоволення конкретних оперативних вимог.

Нижче наведено детальну класифікацію найпоширеніших класів ASTM A352:

UNS Number Mapping

Кожен клас ASTM A352 також має відповідний Уніфікована система нумерації (Нас) Позначення для підтримки відстеження та стандартизації сплавів:

• LCA - США J03000
• LCB - США J03001
• LCC - США J03002
• Ca6nm - США J91540

Порівняння з кованими еквівалентами

В той час як ASTM A352 керує кадати продукція, Багато його оцінок можуть бути вільно порівнювати з Технічні характеристики з кованої сталі використовується в подібних програмах. Наприклад:

• A352LCC приблизно паралелі ASTM A350 LF2 (кована вуглецева сталь)
• Ca6nm металургійно подібний до кованого 13-4 нержавіюча сталь (Aisi 410 з Ni)

4. Хімічні вимоги

У таблиці підсумовано типові максимальні та мінімальні діапазони складу:

Вплив лепівських елементів на низькотемпературну міцність

• Вуглець (0.24–0,32%): Баланс між міцністю та міцністю; надлишок вуглецю (> 0.32%) може збільшити твердість і зменшити енергію Шарпі при -50 °F і нижче.
• Марганець (0.60–1,10%): Сприяє розкисленню при плавленні і сприяє зміцненню твердого розчину.
  MN також допомагає вдосконалювати суміші перліту/перліт-феррит під час термічної обробки, Поліпшення міцності.
• Нікель (1.00–2,00%) (Тільки LCB-CR): Нікель значно посилює Зміна кривої (Зміна NDT) У перехідному регіоні Чарпі, що дозволяє сталем підтримувати пластичну поведінку при менших температурах.
• Хром (0.25–0,50%) і молібден (0.25–0,50%): Ці елементи поєднуються з формуванням карбіди (Cr₇c₃, Mouitc) що ретельне ріст зерна під час термічної обробки та покращення Загартовування,
  тим самим покращуючи як міцність на розрив, так і низькотемпературну міцність.
• Ванадій (0.05–0,15%): Діє як потужний зерновий нафтопереробний, утворюючи дрібні осади ВК, які під час кастингу та термічної обробки під час кастингу та термічної обробки.
  Більш тонкий розмір зерна (ASTM 6–8) безпосередньо корелює з вищими v-v-notch енергією при кріогенних температурах.

5. Фізичні властивості

Щільність та теплопровідність

• Щільність: Приблизно 7.80 g/cm³ (0.283 фунт/в³) для всіх оцінок A352, З тих пір, як легальні доповнення (Mo, У, Cr, V) відносно незначні (≤ 3% загальний).
• Теплопровідність:

• • Неухильний: ~ 30 З/м · k в 20 ° C.
  • Нормалізований/загартований: Злегка зменшений (~ 28 З/м · k) Через тоншу структуру зерна та загартовані карбіди.
  • Кріогенний ефект: При -100 ° C, провідність зростає скромно (до ~ 35 З/м · k) Тому що розсіювання фонона зменшується,
    що може бути корисним для додатків, що потребують швидкої передачі тепла (Напр., Кріогенні клапани).

Коефіцієнт теплового розширення (CTE) При кріогенних температурах

• CTE (20 ° С до -100 ° C): ~ 12 × 10⁻⁶ /° C
• CTE (−100 ° C до −196 ° C): ~ 11 × 10⁻⁶ /° C

Порівняно з аустенітними нержавіючими сталеми (≈ 16 × 10⁻⁶ /° C), A352 Кровна сталь демонструє нижнє теплове розширення, що вигідно при болуванні або ущільнюванні матеріалами, що мають подібні КТЕ (Напр., вуглецеві сталі).

Дизайнери повинні все -таки враховувати диференціальне розширення при спаровуванні з алюміній або мідь сплави, особливо в кріогенних додатках.

6. Механічні властивості ASTM A352 литі сталей

Кастові сталі ASTM A352 спеціально розроблені для застосувань, що потребують високої міцності та відмінної міцності при низьких або кріогенних температурах. Механічні властивості незначно змінюються серед класів на основі хімічного складу та процесів термічної обробки. Нижче наведено порівняння кількох загальноприйнятих класів A352.

Типові механічні властивості за класом

Примітки до спеціальних оцінок

• Ca6nm: Широко використовується в гідроелектричних турбінах, Тіла клапана, і накачувати кожухи для його Відмінна стійкість до кавітації, зварюваність, і Вплив міцність При температурі Subzero.
• CA15: Забезпечує хорошу твердість і стійкість до корозії, але нижчу ударну в'язкість, ніж CA6NM, роблячи його більш придатним для середовища з помірним тиском.
• Cf8m (316 еквівалентний): Хоча зазвичай це не частина A352, його часто відливають під ASTM A743 і використовується в корозійний, але не низькотемпературний умови.
• CD4MCUN: Дуплексний сорт нержавіючої сталі з міцним балансом стійкості до корозії, міцність, і продуктивність впливу; ідеально підходить для агресивних середовищ, таких як хлоридовмісні розчини.

7. Процеси кастингу та виготовлення ASTM A352 Кастинг

Огляд процесу кастингу

Лита сталь ASTM A352 зазвичай виготовляється з використанням пісочний кастинг або інвестиційне кастинг, з вибором в залежності від складності, розмір, і необхідні допуски деталі.

• Пісочний кастинг: Це залишається найпоширенішим способом виробництва великих корпусів клапанів, насосні корпуси, і фланці, визначені відповідно до ASTM A352.
  Він пропонує економічно ефективну гнучкість для складних форм і товстих секцій.
  Однак, Це вимагає ретельного контролю матеріалів для цвілі та параметрів, щоб мінімізувати дефекти, такі як пористість та усадка.
• Інвестиційне кастинг: Для менших, Більш складні компоненти, що потребують верхньої обробки поверхні та розмірної точності, Інвестиційне кастинг іноді використовується.
  Цей метод дає меншу кількість дефектів лиття та зменшує обробки обробки, хоч і при більш високих витратах.

Термічна обробка

Після кістки, Сталі ASTM A352 зазнає суворих нормалізація та загартування Для посилення механічних властивостей:

• Нормалізація: Зазвичай виконується в 900–950 ° C, Нормалізація структури зерна уточнює, звільняє внутрішні напруги, і покращує міцність.
• Загартовування: Проводяться в 600–700 ° C, загартовування міцності та пластичності при зниженні химерності.
• Цикли термічної обробки суворо контролюються та документуються, щоб забезпечити відповідність специфікаціям ASTM та для досягнення рівномірних механічних властивостей протягом усього кастингу.

Обробка та обробка

Через складні геометрії, Часто потребують компонентів ASTM A352 обробка Для досягнення остаточних вимірів та допусків. Це включає:

• Обробка ЧПУ Для сидінь клапана, фланці, і критичні ущільнювальні поверхні.
• Поверхневі обробки наприклад, шліфування та полірування для підвищення резистентності до корозії та ущільнення.
• Параметри обробки оптимізовані на основі сталі та твердості, щоб мінімізувати зношування інструментів та поверхневі дефекти.

8. Переваги та обмеження ASTM A352 Кастинг

Кастові сталі ASTM A352 широко використовуються в критичних додатках, де міцність, міцність, і стійкість до низькотемпературного розведення є важливими.

Переваги ASTM A352 Кастинг

Вища низькотемпературна міцність

ASTM A352 оцінки - особливо LCA, LCB, та LCC-спеціально розроблені для кріогенної та суб-нульової послуги.

З мінімальними вимогами до енергії v-notch 27 J при -46 ° C, Ці матеріали забезпечують структурну цілісність та зменшують ризик крихкого перелому в екстремальних умовах.

Відмінне утримання тиску

Завдяки їх механічній міцності та пластичності, Акторські сталі A352 ідеально підходять для деталі, що містять тиск, наприклад, клапани, насос, і фланці.

Такі оцінки, як CA6NM, також пропонують підвищену міцність на врожайність (>550 MPA), Підтримка конструкцій системи вищого тиску.

Хороша кастабність

Специфікація A352 охоплює кадати сталеві компоненти, що дозволяє проводити складні геометрії та виробництво майже сітки.

Ця гнучкість зменшує потребу в обширній обробці та забезпечує виробництво складних внутрішніх проходів або корпусів, які в іншому випадку не мають недоцільності для підробки або машини.

Універсальність у галузі промисловості

Виливки A352 використовуються в різних секторах - включаючи нафту & газовий, нафтохімічний, Генерація живлення,

і кріогеніка - до їх механічної надійності, розмірна точність, та продуктивність у умовах низького температури або високого тиску.

Корозія та зношування (у легованих оцінках)

Союзи сплаву на кшталт Ca6nm запропонувати поєднання Корозійна стійкість і помірна твердість (200–260 HBW),

що робить їх придатними для обслуговування в мокрий, кислий, або солоні середовища, наприклад, підводне обладнання або хімічні установи.

Забезпечення стандартів

Керується Стандарти ASTM, Ці кастинги піддаються суворому контролю якості - покриття теплової обробки, хімічний склад, і механічні тестування - що забезпечує Глобальна надійність та відстеження.

Обмеження ASTM A352 лита сталь

Дефекти лиття та мінливість

Як і у будь -якому процесі кастингу, порожнини усадки, пористість, або включення може статися. Ці дефекти, Якщо не ідентифікувати та виправити, може компрометувати механічні показники.

Вдосконалені методи огляду, такі як Рентгенографія та ультразвукове тестування часто потрібні для критичних частин.

Нижча міцність порівняно з кованими матеріалами

Незважаючи на хорошу пластичність, Зазвичай виставки в складі сталей, як правило, Нижня міцність на перелом ніж ковані або підроблені еквіваленти через структуру зерна та потенційні недоліки лиття.

Це може обмежити їх використання в ультра-критичних умовах втоми.

Чутливість до термічної обробки

Належний нормалізація та загартування є важливими для досягнення необхідних механічних властивостей.

Неадекватна або нерівна термічна обробка може призвести до залишковий стрес, спотворення, або навіть мікрокрекінг- особливо в товстих або складних кастингах.

Проблеми зварюваності

Деякі оцінки, особливо леговані сталі (Напр., Ca6nm), може вимагати суворі процедури зварювання, включаючи попереднє нагрівання, післяопрез (Pwht),

і Вибір металу наповнення Щоб уникнути розведення або деградації резистентності до корозії.

Обмежена корозійна стійкість у сортах вуглецю

Такі оцінки, як LCA, LCB, і LCC мають обмежену притаманну резистентність до корозії.

Вони часто вимагають покриття, слизова оболонка, або Зовнішній захист При використанні в агресивних умовах або для довгострокового обслуговування.

Розміри щодо вартості легованих версій

Високолеговані оцінки, такі як CA6NM або LC3, залучають Збільшення витрат Через лежані елементи (Cr, У, Mo) і більш вимогливі процеси кастингу та термічної обробки.

9. Програми та приклади

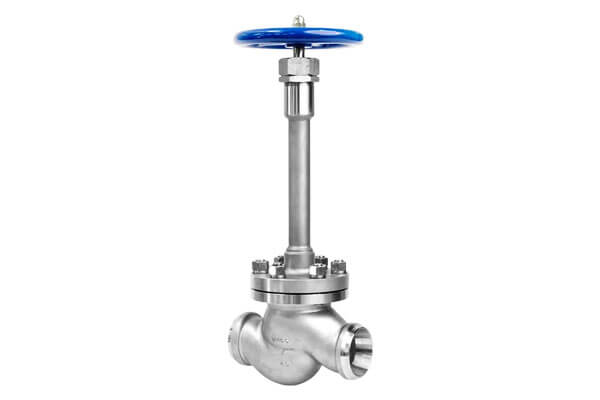

Кріогенні резервуари та сховища СПГ

• Тіла клапанів LCB та LCC:

• • СПГ Інфраструктура вимагає клапанів, які залишаються пластичними в −162 ° C (−260 ° F).
    Хоча рейтинг CVN -100 ° F LCC не забезпечує повної пластичності при -260 ° F, Він забезпечує запас безпеки над крихким -стильним переходом.
  • Тематичне дослідження: Термінал СПГ у Північній Європі замінив тіла клапана WCB A216 (які розбиті під час тестів) з кастингом A352 LCC.
    Після встановлення, Після низької температурної тріщини не спостерігалось після 500 термічні цикли.

Нафта & Газовий: Клапани, Фланці, і муфти

• Кислий сервіс (H₂s Environment):

• • LCB-CR кастинги з 1.5% У, 0.35% Cr, і 0.30% Mo виявляє покращену стійкість до сульфідний стрес (SSC).
  • Тематичне дослідження: Офшорні збори свердловини в Північному морі переходили з 13% КР-нержавіюча сталь до LCB-CR для деяких компонентів низького тиску,
    зменшення матеріальних витрат на 20% без жертви дотримання кислого газу (NACE MR0175).

Генерація живлення: Парові та котельні компоненти

• Корпуси насосного насосів:

• • Діяти за адресою −20 ° C і пара низького тиску, Кастинги LCB замінили старші фланцеві корпуси A216 WCB.
    Призвело до 30% Зниження ваги та покращення терміну втоми завдяки більш тонкій мікроструктурі.
  • Тематичне дослідження: Комбінована електростанція в Японії повідомила про нульові суглоби на колінах або дефекти зсуву ядра після впровадження ретельних практик водіння та холоду для A352 LCB Turbine Blove Blocies.

Нафтохімічні реактори та посудини під тиском

• Підольовані рідкі етиленові насоси:

• • Етиленові рослини зберігають і накачують етилен на −104 ° C.
    Обудги насоса LCC забезпечили достатню кількість вище сертифікації -73 ° C, підтримка енергії charpy 20 J в −104 ° C Під час стороннього огляду.
  • Тематичне дослідження: США. КОМПЛЕКТ ЕТЕЛІЛЬНОГО КОМПЛЕКТУ ЗАГАЛЬНОГО РОЗВИТКУ РОЗВИТКУВАННЯ ЛКС.
    Над 150,000 Години служби без крихких переломів, Навіть коли під час технічного обслуговування було потрібно незаплановане розминка до -50 ° C.

10. Порівняння з іншими стандартами

При виборі матеріалів для критичних застосувань, Розуміння того, як ASTM A352 CALL Steals порівнюється з іншими відповідними стандартами, є важливим.

11. Нові тенденції та майбутні розробки

Передова металургія: Чистіше виробництво сталі та очищення зерна

• Мікропрофесіонування з ніобієм (NB) і титан (На):

• • Форма NB та Ti (NB,На)C осаджує межі зерна більш ефективно, ніж v, що веде до ASTM 9–10 Розміри зерна навіть у великих кастингах.
  • Покращена кріогенна міцність (CVN ≥ 30 J при -100 ° F для LCC) продемонстровано в прототипах.

• Вакуумна дуга, що переробляє (Наш):

• • Для критичних ядерних або глибоко-кригогенних кастин, Var усуває розчинені гази та зменшує вміст включення до < 1 PPM- > 45 J −150 ° F (−100 ° C).

Виробництво добавок (Амор) для компонентів із низькотемпературної сталі

• Плавлення електронного променя (Ebm) і Вибіркове лазерне плавлення (SLM) порошків нікель-ірон-хромію дозволяють виробляти майже мережеву форму малого,
  складні компоненти (Напр., Кріогенні датчикові корпуси) традиційно виготовлені з кастингу A352.
• Гібридна лиття - AM: Використання Я виробляю форми з конформними каналами охолодження прискорює час циклу та покращує мікроструктурну однорідність у кастингу.
  Випробування на ливарних випробуваннях показують зменшену пористість та покращені CVN 15 %.

Цифровий кастинг: Моделювання та контроль якості

• Обчислювальна динаміка рідини (CFD):

• • Віртуальна конструкція решітки для оптимізації потоку металу, Зменшення дефектів, пов'язаних з турбулентністю.
  • Прогнозування усадка затвердіння і пористість використання Аналіз кінцевих елементів (FEA).

• Моніторинг у режимі реального часу:

• • Вбудовування Термопарки і перетворювачі тиску У формах забезпечує миттєвий зворотний зв'язок щодо температури та тиску, що дозволяє контролювати закриту петлю виправляти аномалії на льоту.

• Машинне навчання (Мл) для прогнозування дефектів:

• • Алгоритми ML, які навчаються на історичних даних про кастинг, прогнозують несправні кастинги (> 90% точність) На основі входів датчика в режимі реального часу (градієнт температури, тиск, Викиди печі).

Нові покриття та обробка поверхні для екстремальних умов

• Нанокомпозитні покриття:

• • Ti-al-n і CRN ПВД покриття, що застосовуються до внутрішніх проходів кастинг A352, демонструють 300 % Більш довгий термін ерозії в кріогенних потоках газу, що містять тверді речовини.

• Самолікування епоксидних лайнерів:

• • Включення Мікрокапсульовані цілющі агенти що вивільняє полімери при утворенні мікро-креки, герметизації в кріогенних трубопроводах без ручного обслуговування.

• Діамантоподібний вуглець (DLC):

• • Покриття DLC на поверхнях крильчатки насоса зменшують тертя та кавітацію в насосах СПГ, розширення MTBF 40%.

12. Висновок

ASTM A352-важлива специфікація матеріалу для інженерів, що проектують компоненти, що піддаються низькотемпературному та високому тиску.

Будь то в кріогенному терміналі СПГ чи на арктичній офшорній платформі, A352 такі оцінки, як LCC, LCB, і ca6nm забезпечують силу, міцність, та надійність, яку вимагає сучасна інфраструктура.

Розуміння його металургійних нюансів, вимоги до виготовлення, та релевантність заявки, Фахівці галузі можуть впевнено вибрати та вказати правильну оцінку кастингу для безпечного, довгострокова продуктивність.



Поширені запитання

Для чого використовується ASTM A352?

ASTM A352 в основному використовується для виготовлення компонентів з литого сталі, таких як клапани, насос, і посудини під тиском, призначені для низькотемпературної або кріогенної служби.

Його висока міцність і сила роблять його ідеальним для вимогливих промислових середовищ, таких як хімічна обробка та виробництво електроенергії.

Чи можна зварювати виливки ASTM A352?

Так, Астм A352 литі сталі можуть бути зварені.

Належне попереднє нагрівання, Міжпусний контроль температури, і післяопреда-термічна обробка рекомендується підтримувати механічні властивості та уникати розтріскування.

Литі сталі ASTM A352 стійкі до корозії?

Стали ASTM A352 пропонують помірну резистентність, які можна вдосконалити за допомогою поверхневих процедур або покриттів, залежно від середовища обслуговування.
