1. Введение
Расходы передачи лежат в основе механических систем, которые требуют эффективной передачи мощности.
Эти компоненты являются неотъемлемой частью передачи вращательной мощности и крутящего момента от одной части машины на другую, Обеспечение гладкой и эффективной работы.
Передача играет решающую роль в поддержании эффективности и производительности системы в автомобильных двигателях, промышленное оборудование, или аэрокосмические приложения.
В этом блоге, Мы погрузимся в различные типы валов передачи, Материалы, используемые в их строительстве, производственные процессы, и их приложения в различных отраслях промышленности.

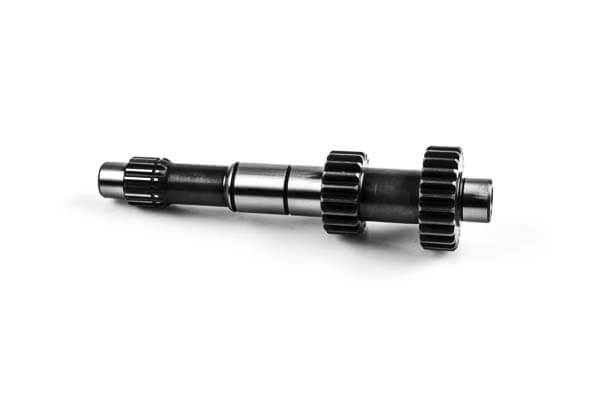

2. Что такое вал трансмиссии?
Трансмиссионный вал - это механический компонент, предназначенный для передачи вращательной мощности между различными частями системы.
Обычно он подключает двигатели или двигатели к компонентам, которые требуют питания, такие как колеса, пропеллеры, или конвейерные ремни.
Путем передачи крутящего момента, Эти валы позволяют системе работать путем преобразования энергии из одной части машины в другую.
Расходы трансмиссии являются незаменимыми во многих применениях.
Например, Автомобильные двигатели, перенести питание от двигателя на колеса. В промышленном оборудовании, Они используются для подключения двигателей к различным движущимся частям.
Без валов передачи, Машины не смогут эффективно перенести энергию, вызывание отказа системы или неэффективной работы.
Ключевые компоненты вала передачи включают:
- Корпус вала: Первичная цилиндрическая структура, которая передает крутящий момент.
- Ключи & Сплайны: Эти функции обеспечивают безопасные соединения с другими компонентами.
- Подшипники: Поддерживать вал и уменьшить трение.
- Муфты: Облегчить передачу крутящего момента между подключенными частями.
3. Типы валов передачи
Расходные валы бывают разных типов, каждый разработан, чтобы соответствовать конкретным приложениям и требованиям.
Ключ к выбору правильного вала заключается в понимании требований к мощности системы, расстояние, которое должна пройти силу, и механические напряжения, которые стержень будет терпеть.

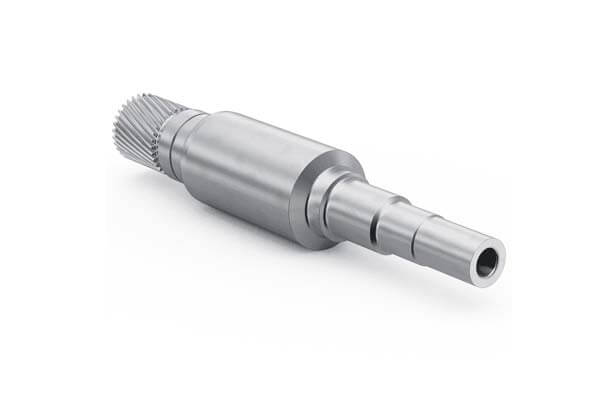

Одножичные шахты
Определение: Как следует из названия, Одиночные валы изготовлены из одного непрерывного участка материала.
Они обычно используются в приложениях, где мощная передача или экстремальная прочность не требуется.
Приложения:
- Используется в проще, Меньшее механизм или системы, где пространство или веса не так критические.
- Распространено в домашних приборах, Световой механизм, и системы с низким точками.
Преимущества:
- Простой дизайн с меньшим количеством деталей, что означает, что они легко изготовить и экономически эффективно.
- Идеально подходит для короткой передачи мощности, где требования точности и прочности являются умеренными.
Ограничения:
- Ограничен низким- или приложения для средней мощности.
- Не идеально подходит для систем, требующих высокой прочности или обработки крутящего момента.
Многообразные шахты
Определение: Многокомпонентные валы состоят из нескольких секций компонентов вала, соединенных вместе, обычно муфтами, фланцы, или другие механические разъемы.
Они используются в системах, которые требуют более длинных валов или более сложных настройки.
Приложения:
- Часто встречается на более крупных машинах, промышленное оборудование, и системы, требующие больших расстояний между источниками питания и конечными точками.
- Используется в тяжелых транспортных средствах, Строительный механизм, и некоторые промышленные конвейерные системы.
Преимущества:
- Универсальный и адаптируемый к различным конфигурациям системы.
- Легче заменить или изменить отдельные разделы вала без замены всего блока.
- Более подходящее для передачи мощности на дальние расстояния, чем валы с одним частями.
Ограничения:
- Более сложный для проектирования и изготовления из -за необходимости в разъемах между секциями вала.
- Потенциал дополнительного износа в соединительных точках между секциями.

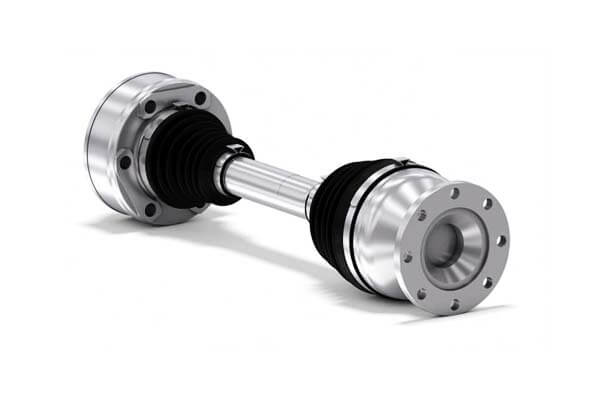

Постоянная скорость (резюме) Валы
Определение: Постоянная скорость (резюме) Валы предназначены для поддержания постоянной скорости вращения и крутящего момента, Даже когда угол вала меняется во время работы.
Эти валы используют универсальные соединения для обеспечения плавной передачи мощности, несмотря на угловые изменения.
Приложения:
- Преимущественно используется в автомобильная промышленность, Особенно на переднем приводе и полноприводных транспортных средствах.
- Также найдено в машинах и системах, где изменяется угол вращения, такие как системы подвески в транспортных средствах.
Преимущества:
- Гладкая доставка мощности под разными углами, который уменьшает вибрацию и износ.
- Допускает более высокую передачу крутящего момента, не жертвуя скоростью вращения.
- Необходимо для поддержания эффективной работы в сложных системах привода.
Ограничения:
- Более дорогое производство по сравнению с традиционными валами из -за необходимости универсальных суставов.
- Сложность дизайна делает его менее подходящим для более простых систем.

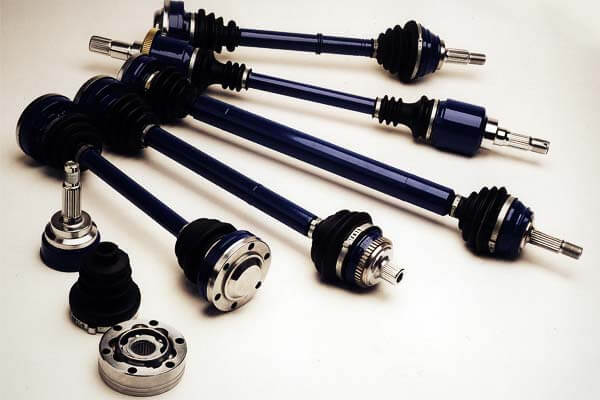

Приводные валы
Определение: Приводные валы являются важными компонентами при передаче вращательной мощности из двигателя или двигателя в другие части машины, такие как колеса, шестерни, или другие управляемые компоненты.
Приводные валы предназначены для обработки высокого крутящего момента и имеют решающее значение в различных приложениях.
Приложения:
- Автомобильная промышленность: Приводные валы используются для передачи питания с двигателя в колеса в транспортных средствах.
- Промышленное оборудование: Найдено в крупных оборудованиях, таких как конвейеры, мельницы, и обработка оборудования.
Преимущества:
- Высокоэффективен при передаче мощности на большие расстояния.
- Обычно предназначен для обработки высокого крутящего момента, Обеспечение надежной производительности в требовательных средах.
Ограничения:
- Тяжелые кардиологические валы требуют надежного дизайна и материалов, Часто делая их более тяжелыми и дорогими.
- Уязвимый для изгиба или скручивания, если не правильно выровнен.
Пропеллерные валы
Определение: Валы пропеллера являются специализированным типом приводного вала, используемого для передачи питания из двигателей в пропеллер в морских сосудах, самолеты, и другие подобные приложения.
Приложения:
- Морская промышленность: Стволовые валы пропеллера используются в лодках и кораблях для передачи питания от двигателя в пропеллер для движения.
- Аэрокосмическая промышленность: В самолетах, Пропеллерные стволы соединяют двигатели с пропеллерами или другими вращающимися компонентами.
Преимущества:
- Позволяет эффективно двигаться как в воде, так и в воздухе, Обеспечение гладкого и непрерывного движения.
- Может быть разработан для обработки высоких скоростей вращения и большого количества крутящего момента.
Ограничения:
- Уязвимый для коррозии, особенно в морской среде, Требование расширенных покрытий или вариантов материала, таких как нержавеющая сталь.
- Обычно требует регулярного обслуживания и проверки для предотвращения сбоя из -за износа.

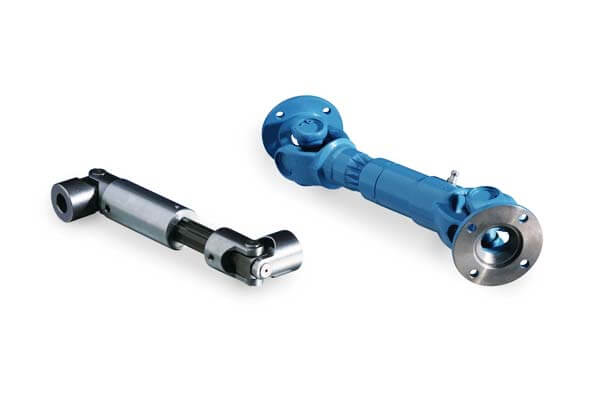

Карданские валы
Определение: Карданский вал-это тип универсального вала сустава, используемого для передачи крутящего момента между двумя неотверженными компонентами,
обеспечение плавной работы, даже когда подключенные детали находятся под разными углами.
Карданские валы обычно используются там, где существует необходимость гибкости в передаче питания.
Приложения:
- Автомобильная промышленность: Часто используется в бездорожье, тяжелые грузовики, и военные транспортные средства для передачи энергии на части, которые не находятся на прямой линии с мотором.
- Промышленный: Обнаружены в различных системах передачи и мощности, которые требуют гибкости и угловых корректировок.
Преимущества:
- Обеспечивает гибкость в нелинейных конфигурациях, допуская более плавную передачу мощности, даже когда детали не совсем выровнены.
- Необходимо для применений с тяжелыми и бездорожьями, где традиционные прямые валы не будут работать.
Ограничения:
- Сложный дизайн, требующий тщательного балансировки и выравнивания.
- Может быть подвержен и носить, если не поддерживать или выровнять.
Валы на холостое время
Определение: Валы на холостое время не передают энергию; вместо, Они поддерживают другие вращающиеся компоненты в механической системе.
Они используются для руководства, поддерживать, или стабилизировать другие валы, Как правило, в системах, где присутствуют несколько вращающихся элементов.
Приложения:
- Конвейеры: На производственных заводах и складах, Распространенные валы и поддержка конвейерных лент.
- Автомобильная промышленность: Используется в различных компонентах трансмиссии для поддержки или регулировки позиционирования других вращающихся деталей.
Преимущества:
- Простой дизайн, Часто обслуживает вспомогательную или руководящую роль, а не передачу власти.
- Необходимо для плавной работы систем с несколькими валами.
Ограничения:
- Пока они оказывают поддержку, валы на холостое время не имеют много напрямую нагрузки или переноса напрямую, ограничение их применения в критически важных системах.
4. Материалы, используемые для валов передачи
Материал, выбранный для вала передачи, играет важную роль в определении его производительности, долговечность, и общая продолжительность жизни.
Валы передачи подвергаются высоким уровням механического напряжения, в том числе крутящий момент, изгиб, и вибрация.
Поэтому, Выбор правильного материала является ключом к обеспечению надежности вала в своем предполагаемом применении.
Сталь
Сталь является наиболее широко используемым материалом для валов трансмиссии из -за ее превосходной комбинации прочности, долговечность, и универсальность.
Различные виды стали, например, углеродистая сталь, легированная сталь, и нержавеющая сталь, используются в зависимости от конкретных требований приложения.
Преимущества:
- Сила и выносливость: Стальная банка выдерживает высокий крутящий момент и механическое напряжение, Сделать его идеальным для сильных приложений.
- Экономическая эффективность: Сталь относительно недорога по сравнению с более продвинутыми материалами, сделать его популярным выбором для широкого спектра отраслей промышленности.
- Податливость: Сталь может быть тепло, поддельный, или обрабатывается для удовлетворения конкретных требований, такие как повышенная твердость или гибкость.
- Простота изготовления: Стальные валы могут быть легко изготовлены и модифицированы с помощью стандартных процессов обработки, разрешение на экономически эффективное производство.
Ограничения:
- Коррозионная стойкость: В то время как сталь очень долговечная, это может быть подвержено коррозии, если только правильно покрыто или не спланировано (например, с хромом или никелем).
- Масса: Сталь может быть тяжелой, который не может быть идеальным для чувствительных к весу применения.
Легированная сталь
Сплавные стали - это стальные сплавы, которые содержат дополнительные элементы, такие как хром, молибден, ванадий, и никель.
Эти сплавы обеспечивают повышенную прочность, износостойкость, и термостойкость, сделать их идеальными для высокопроизводительных приложений.
Преимущества:
- Повышенная сила: Сплавные стали могут справиться с более высоким крутящим моментом и напряжением по сравнению со стандартными углеродными сталями.
- Износостойкость: Добавленные сплавы обеспечивают лучшую устойчивость к износу, сделать их подходящими для применений с высоким спросом.
- Теплостойкость: Определенные сплавные стали могут противостоять повышенной температуре, что полезно для применений, где тепло генерируется во время работы.
Ограничения:
- Расходы: Сплавные стали, как правило, дороже, чем простые углеродные стали.
- Сложность обработки: Некоторые сплавные стали могут быть труднее в машине, требует специализированного оборудования или методов.
Нержавеющая сталь
Нержавеющая сталь-это устойчивый к коррозии сплав, сделанный в основном из железа, хром, и небольшое количество других элементов, таких как никель и молибден.
Он обычно используется для валов в средах, которые требуют как силы, так и устойчивости к коррозии.
Преимущества:
- Коррозионная стойкость: Способность нержавеющей стали сопротивляться ржавчине и коррозии делает его идеальным для суровых средств.
- Долговечность: Валы из нержавеющей стали могут длиться дольше, Даже при постоянном воздействии влаги и химикатов.
- Эстетическая привлекательность: Нержавеющая сталь имеет блестящий, гладкая поверхность, что может быть желательным в приложениях, где важен внешний вид.
Ограничения:
- Более низкая прочность: Нержавеющая сталь, как правило, не такая сильная, как некоторые сплавные стали, который может ограничить его использование в чрезвычайно высоких или высоких приложениях.
- Расходы: Нержавеющая сталь дороже, чем углеродная сталь, сделать его более дорогостоящим вариантом для многих приложений.
Углеродное волокно
Определение: Углеродное волокно представляет собой композитный материал, изготовленный из углеродных нитей и полимерной смолы.
Это легкий вес, высокопрочный материал, который приобрел популярность в современной инженерии, особенно в отраслях, которые требуют валов с низким весом и высокой производительностью.
Преимущества:
- Легкий: Углеродное волокно значительно легче металла, который уменьшает общий вес системы и повышает эффективность топлива или производительность.
- Высокое соотношение прочности и веса: Несмотря на небольшой вес, углеродное волокно чрезвычайно сильное и может обрабатывать высокие нагрузки.
- Коррозионная стойкость: Углеродное волокно не коррозит, что делает его пригодным для суровых условий.
Ограничения:
- Расходы: Углеродное волокно дороже, чем традиционные металлы, сделать это непрактичным для некоторых приложений.
- хрупкость: В то время как сильный, углеродное волокно более хрупкое, чем металл, что может сделать его склонным к растрескиванию в определенных условиях стресса.
Титановые сплавы
Определение: Титановые сплавы легки, высокопрочные материалы, которые часто используются в приложениях, где требуются как производительность, так и коррозионная стойкость.
Они объединяют титан с другими элементами, такими как алюминий, ванадий, или молибден.
Преимущества:
- Легкий и сильный: Титан предлагает превосходное соотношение прочности к весу, сделать его идеальным для аэрокосмической и производительности.
- Коррозионная стойкость: Титан очень устойчив к коррозии, особенно в морской и химической среде.
- Долговечность: Титановые сплавы могут выдержать высокие температуры и стресс, сделать их подходящими для требования промышленного применения.
Ограничения:
- Расходы: Титан является одним из самых дорогих материалов, используемых для валов трансмиссии.
- Сложность обработки: Титан сложно в машине, часто требуется специализированное оборудование и процессы.
Алюминий
Определение: Алюминий - это легкий металл, известный своей коррозионной стойкостью и простотой обработки.
Хотя это не так сильна, как сталь, Он используется для валов в приложениях, где снижение веса является приоритетом.
Преимущества:
- Легкий: Низкая плотность алюминия делает его идеальным для применений, где снижение веса важно.
- Коррозионная стойкость: Натуральный оксидный слой алюминия защищает его от коррозии, что делает его пригодным для наружного и морского применения.
- Обрабатываемость: Алюминий относительно прост в машине, сокращение времени производства и стоимости.
Ограничения:
- Более низкая прочность: Алюминий не такой сильный, как сталь или титан, который ограничивает его использование в приложениях высокого стресса.
- Износостойкость: Алюминий может изнашиваться быстрее, чем сталь, Особенно в приложениях с высоким содержанием фонаря.
5. Процесс процесса трансмиссионных валов
Процесс производства для валов передачи-это тщательная и многоэтапная процедура, предназначенная для обеспечения самых высоких стандартов прочности, точность, и долговечность.
Каждый этап от выбора материала до окончательной отделки играет решающую роль в определении производительности и долговечности валов.
Ковка
Формирование включает в себя формирование металла посредством сжатия высокого давления.
Этот шаг имеет решающее значение, поскольку он усиливает зерновую структуру металла, Улучшение его механических свойств, таких как прочность на растяжение и устойчивость к усталости.
Обычно, Бланки или заготовки нагреваются до определенной температуры, прежде чем превращаться в грубые формы, которые напоминают конечный продукт.
Для тяжелых приложений, Этот процесс может увеличить прочность на растяжение вала до 1,200 МПа, Обеспечение того, чтобы он мог противостоять значительным нагрузкам без деформации.
Обработка
После завершения процесса ковки, Грубо-сформированный вал подвергается обработке.
Точные процессы, такие как поворот, фрезерование, и измельчение уточняет вал, чтобы соответствовать точным спецификациям.
Усовершенствованные машины с ЧПУ могут достигать допусков до ± 0,01 мм, что важно для обеспечения плавной работы и минимальной вибрации в высокоскоростных системах.
На этом этапе, такие функции, как сплайны, нити, и поверхности подшипника обрабатываются на вал, чтобы соответствовать конкретным требованиям применения.
Термическая обработка
Тепловая обработка - это ключевая стадия, которая еще больше повышает механические свойства валов. Такие методы, как отпуск и упрочнение, улучшают твердость и устойчивость к износу.
Например, термическая обработка может увеличить твердость поверхности стержня до 60 СПЧ, значительное повышение его долговечности.
Этот процесс также помогает снять внутренние напряжения, вызванные на предыдущих этапах производства, уменьшение вероятности растрескивания или отказа при эксплуатационных нагрузках.
Обработка поверхности
Защитить от износа и коррозии, обработки поверхности, такие как нитрирование или хромирование, применяются.
Эти процедуры не только продлевают срок службы вала, но и уменьшают трение, приводя к более плавной операции.
Нитричные поверхности, например, может длиться до трех раз дольше, чем необработанные, сделать их особенно подходящими для суровых средств, где коррозия вызывает беспокойство.
Хромирование добавляет слой хрома на поверхность, обеспечение отличной износостойкости и низкий коэффициент трения.
6. Ключевые функции и соображения для валов передачи
При проектировании валов трансмиссии, Несколько факторов должны быть приняты во внимание, чтобы обеспечить оптимальную производительность:
- Крутящий момент: Вал должен иметь возможность обрабатывать необходимый крутящий момент без сбоя. На это влияет выбор материала, Диаметр вала, и общий дизайн.
- Сила & Долговечность: Сильные материалы и точное производство необходимы для обеспечения того, чтобы вал мог противостоять требованиям системы.
Факторы, такие как диаметр вала и состав материала, влияют на его общую прочность. - Точность: Высокоскоростные системы, например, в аэрокосмической или автомобильной приложениях, Требуются валы с жесткими допусками, чтобы обеспечить плавную работу и минимальную вибрацию.
- Коррозионная стойкость: Для применения в суровых условиях, Коррозионная стойкость имеет решающее значение.
Стволовые валы из нержавеющей стали или покрытия часто используются в системах морской или пищевой промышленности, где воздействие влаги или химикатов вызывает беспокойство.
7. Общие применения валов передачи
Валы передачи используются в различных отраслях промышленности, каждый с особыми потребностями и проблемами:
Автомобильная промышленность
Валы передачи, в том числе валы привода и резервные валы, являются жизненно важными компонентами в транспортных средствах, передача питания от двигателя на колеса и обеспечение плавной работы.
Глобальная автомобильная промышленность производит 70 миллион транспортных средств ежегодно, с миллионами валов, используемых в производстве каждый год.
Аэрокосмическая промышленность
В аэрокосмических приложениях, Валы, такие как валы турбин и валы коробки передач используются для передачи питания от двигателя в двигатель самолета.
С аэрокосмическим рынком, который, по прогнозам, достигнут $1 триллион 2035, Спрос на высококачественные валы продолжает расти.
Морские применения
В морских сосудах, Перенос мощности валов с винта с двигателя в пропеллер, обеспечение эффективного движения.
С предполагаемой глобальной стоимостью индустрии судостроения $175 миллиард, Валы пропеллера играют ключевую роль в морской промышленности.
Промышленное оборудование
На фабриках и переработке заводов, валы используются для соединения двигателей к конвейерным лентам, Сборка, и другие машины.
Эти системы требуют точных валов для обеспечения эффективного производства.
Сельскохозяйственное оборудование
Валы в сельскохозяйственной технике, такие как тракторы и сборщики, необходимы для передачи мощности различным инструментам вращения.
По мере роста глобального спроса на еду, Производители сельскохозяйственного оборудования полагаются на надежные валы для надежного передачи электроэнергии.
8. Проблемы в конструкции вала трансмиссии
Проектирование валов передачи включает в себя преодоление нескольких технических проблем для обеспечения надежности, долговечность, и эффективность в различных условиях эксплуатации.
Эти проблемы варьируются от управления усталостью материала и износа до обеспечения правильного балансировки и выравнивания, Все при оптимизации дизайна для производительности и стоимости.
Усталость и износ
Одной из основных проблем в проектировании валов передачи является решающее значение усталости и износа.
Валы работают при циклической нагрузке, что может привести к усталости с течением времени, если не правильно управлять.
Например, в автомобильных приложениях, приводные валы могут испытывать крутящие нагрузки, которые колеблются между 100 NM и 500 NM или более в зависимости от условий вождения.
Смягчить этот риск, Инженеры должны выбирать материалы с высокой усталостью и включать в себя проектные функции, такие как филе и переходы, которые снижают концентрации напряжений.
Кроме того, Поверхностные обработки, такие как ниотричинг или индукционное отверждение, могут повысить устойчивость к износу вала, Продолжая срок службы.
Стратегии смягчения:
- Используйте передовые материалы, такие как сплавная сталь или нержавеющая сталь, которые обеспечивают превосходную устойчивость к усталости.
- Реализовать методы проектирования, которые минимизируют концентрации напряжений, например, использование щедрых радиусов при изменениях поперечного сечения.
- Применить поверхностные обработки, чтобы улучшить устойчивость к износу.
Баланс и выравнивание
Правильное уравновешивание и выравнивание имеют решающее значение для предотвращения вибраций и обеспечения плавной работы.
Смещение может вызвать неравномерное износ на подшипниках и уплотнениях, приводя к преждевременной неудаче.
В высокоскоростных приложениях, Даже небольшое дисбаланс может привести к чрезмерной вибрации, шум, и снижение эффективности.
Например, небольшой дисбаланс в валу, вращающемся в 3,000 RPM может генерировать силы до 100 раз больше тяжести, значительное влияние на производительность и безопасность.
Стратегии смягчения:
- Используйте точные методы производства для достижения жестких допусков, обычно в пределах ± 0,01 мм.
- Используйте методы динамического балансировки для исправления любого дисбаланса перед установкой.
- Обеспечить надлежащее выравнивание на этапах сборки и технического обслуживания с помощью инструментов выравнивания лазера.
Оптимизация дизайна
Оптимизация конструкции валов передачи, чтобы сбалансировать производительность, масса, и стоимость без ущерба для силы или надежности представляет другую проблему.
Легкие материалы, такие как композиты из углеродного волокна, могут уменьшить вес до 40% по сравнению с традиционными металлами, Но они приходят за более высокую стоимость.
Более того, Снижение веса должно быть тщательно сбалансировано с поддержанием необходимой силы и долговечности,
Особенно в тяжелых приложениях, где валы, возможно, потребуется обрабатывать крутящие моменты, превышающие превышение 1,500 Н.м..
Стратегии смягчения:
- Провести анализ конечных элементов (ВЭД) Для имитации различных сценариев загрузки и соответственно оптимизировать конструкции.
- Изучите гибридные конструкции, сочетающие традиционные металлы с легкими материалами, чтобы найти оптимальный баланс.
- Рассмотрим модульные конструкции, которые позволяют облегчить настройку и ремонт, потенциально снижение долгосрочных затрат.
Факторы окружающей среды
Факторы окружающей среды, такие как воздействие влаги, химикаты, и экстремальные температуры также создают серьезные проблемы.
В морской среде, например, Коррозия является серьезной проблемой из -за постоянного воздействия соленой воды.
Из нержавеющей стали или специализированных покрытий часто требуются для защиты от коррозии, Хотя эти решения увеличивают общую стоимость и сложность дизайна.
Стратегии смягчения:
- Выберите материалы, устойчивые к конкретным условиям окружающей среды, такие как нержавеющая сталь для коррозийных средств.
- Нанесите защитные покрытия или обработку поверхности, такие как хромирование или эпоксидные краски для повышения коррозионной устойчивости.
- Включите проектные функции, которые облегчают простые проверки и техническое обслуживание, разрешение на быстрое вмешательство, когда возникают проблемы.
9. Заключение
Расходовые валы являются важными компонентами в механических системах различных отраслей промышленности, обеспечение эффективной передачи энергии и крутящего момента.
Ищете ли вы валы для автомобильной, аэрокосмический, морской, или промышленные применения путем понимания типов, материалы, и процессы производства вовлечены,
Инженеры могут продолжать инновации и улучшать эти критические компоненты, Обеспечение их удовлетворения растущих требований современных отраслей промышленности.
Если вы ищете высококачественные валы передачи, выбирая ЭТОТ идеальное решение для ваших производственных нужд.
