Кућишта пумпи су структурална окосница сваког пумпног система, затварање радног кола и усмеравање протока течности уз издржавање унутрашњег притиска, Корозивни медији, и механичко напрезање.
Када су ова кућишта потребна за руковање агресивним течностима, високе температуре, или санитарни услови, нехрђајући челик постаје материјал избора, и Инвестициони ливење појављује се као пожељан производни метод за постизање сложених геометрија са изузетном прецизношћу и квалитетом површине.
Кућишта пумпи од нерђајућег челика произведена ливењем по инвестиционој маси нуде јединствену комбинацију отпорности на корозију, механичка чврстоћа, Димензионална тачност, и слободу дизајна којој нема пара у другим правцима производње.
Од хемијске обраде и примене у мору до прехрамбене и фармацеутске индустрије, Кућишта пумпе од ливеног нерђајућег челика пружају поузданост, решења дугог радног века за најзахтевније апликације за руковање течностима.

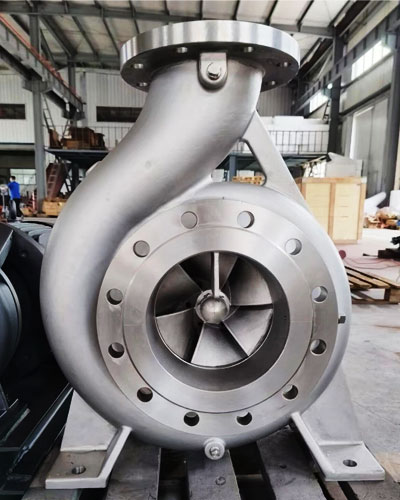

1. Шта је кућиште пумпе од нерђајућег челика?
А нехрђајући челик кућиште пумпе је примарна спољна структурна компонента склопа пумпе која обухвата и штити унутрашње ротирајуће компоненте док контролише кретање пумпаног флуида.
Такође се обично назива а кућиште пумпе, тело пумпе, или, у дизајну центрифугалних пумпи, а спирално кућиште.
Као једна од најкритичнијих компоненти које садрже притисак у систему пумпе, кућиште је одговорно за одржавање стабилности конструкције у условима континуираног рада.
Мора да издржи унутрашњи притисак течности, хидраулични удар, вибрација, Механичка оптерећења, варијације температуре, и дуготрајна изложеност потенцијално агресивним медијима.
За разлику од једноставних заштитних поклопаца, кућиште пумпе директно утиче на ефикасност пумпе, поузданост, и век трајања.
Његова унутрашња геометрија одређује колико се ефикасно кинетичка енергија коју генерише радно коло претвара у енергију притиска, док његове карактеристике материјала одређују отпорност на корозију, ерозија, и механички квар.
Кућишта пумпи од нерђајућег челика се широко користе у захтевним индустријским окружењима јер нерђајући челик комбинује одличну отпорност на корозију са високом механичком чврстоћом,
што га чини погодним за апликације које укључују хемикалије, морска вода, прехрамбени производи, фармацеутски производи, и течности високе чистоће.
Главне функције кућишта пумпе од нерђајућег челика
| Функција | Опис |
| Смер протока | Води течност од радног кола до испусног отвора са минималном турбуленцијом. |
| Одржавање притиска | Издржава унутрашњи притисак који ствара пумпа. |
| Подршка радног кола | Обезбеђује интерфејс за монтажу осовине радног кола и лежајева. |
| Заптивна површина | Обезбеђује монтажне површине за заптивке, заптивке, и везе. |
| Структурни интегритет | Отпоран на спољна оптерећења, вибрација, и топлотно ширење. |
| Заштита од корозије | Штити унутрашње компоненте од корозивних медија. |
Кључне карактеристике дизајна кућишта пумпе
| Значајка | Опис | Важност |
| Волутна комора | Пролаз у облику спирале који претвара брзину у притисак. | Одређује ефикасност пумпе и перформансе. |
| Усисни улаз | Тачка улаза течности. | Мора бити глатка да би се турбуленција свела на минимум. |
| Излаз за пражњење | Тачка излаза течности. | Садржи притисак; мора да издржи максимални радни притисак. |
| Ноге за монтажу | Конструктивни носачи за пумпу. | Мора бити крут да би се одржало поравнање. |
| Прирубнички прикључци | Интерфејси са цевоводом. | Мора бити непропустан и тачан по димензијама. |
| Кућиште лежаја | Подршка за осовину пумпе. | Захтева прецизно поравнање. |
| Чепови за одвод | За одржавање и чишћење. | Неопходан за хигијену и одржавање. |
2. Зашто је ливење по инвестицији идеално за кућишта пумпи од нерђајућег челика?
Кућишта пумпе од нерђајућег челика су критичне компоненте које директно утичу на ефикасност пумпе, поузданост, и век трајања.
Њихови дизајни често укључују сложене унутрашње канале протока, закривљене спиралне структуре, подручја прецизног заптивања, и неправилне спољашње геометрије које је тешко економично произвести коришћењем традиционалних метода израде.
Међу разним производним технологијама, Инвестициони ливење (изгубљено ливење воска) је један од најпогоднијих процеса за производњу кућишта пумпи од нерђајућег челика по мери.
Пружа одличну равнотежу између флексибилности дизајна, Димензионална тачност, материјалне перформансе, и ефикасност производње, што га чини широко прихваћеним за апликације индустријских пумпи високих перформанси.
Способност сложене геометрије за хидрауличку оптимизацију
Унутрашња геометрија кућишта пумпе има директан утицај на хидрауличне перформансе.
Компоненте као што су спиралне коморе, закривљени пролази, улазни канали, а испусни отвори захтевају глатке и тачне облике како би се минимизирала турбуленција и побољшала енергетска ефикасност.
Инвестиционо ливење омогућава произвођачима да репродукују веома сложене геометрије које би било тешко или скупо постићи конвенционалном машинском обрадом или завареном производњом.
Зато што се воштани узорак формира директно из пројектоване геометрије, инжењери могу да оптимизују:
- Пролази унутрашњег протока
- Расподела дебљине зида
- Арматурне конструкције
- Конфигурације везе
- Компактни дизајн кућишта
Ова слобода дизајна омогућава произвођачима пумпи да развију кућишта са побољшаним хидрауличким перформансама уз одржавање структуралне поузданости.
Производња скоро мрежастог облика смањује материјални отпад
Нерђајући челик је вредан инжењерски материјал, а ефикасно коришћење материјала је важан фактор у производњи компоненти.
Традиционалне методе машинске обраде често захтевају уклањање великих количина нерђајућег челика из чврстих блокова, што резултира значајним материјалним отпадом и повећаним трошковима обраде.
Заварена производња може захтевати више плоча, формирање операција, и додатне завршне процедуре.
Инвестиционо ливење производи компоненте много ближе њиховој коначној геометрији. Карактеристике облика скоро мреже се смањују:
- Потрошња сировина
- Време обраде
- Кораци производње
- Трошкови производње
За сложена кућишта пумпи, ова предност постаје посебно значајна јер се већи део коначног облика генерише директно током ливења.
Одлична тачност димензија и квалитет површине
Кућишта пумпи захтевају прецизну контролу димензија јер морају да се интегришу са више компоненти, укључујући импелере, шахтови, механичке заптивке, и цевоводи.
Инвестиционо ливење обезбеђује одличну тачност димензија захваљујући високој прецизности воштаних узорака и керамичких калупа. Ово омогућава произвођачима да постигну:
- Тачне димензије прирубнице
- Конзистентна дебљина зида
- Прецизне површине за заптивање
- Стабилна компатибилност склопа
Додатно, ливење по инвестицији производи глатке површине у поређењу са конвенционалним ливењем у песак.
Побољшана завршна обрада смањује захтеве за машинском обрадом и посебно је корисна за површине у контакту са флуидом где храпавост може утицати на ефикасност протока и отпорност на контаминацију.
Врхунски структурални интегритет у поређењу са фабрикованим кућиштима
Кућиште пумпе произведено заваривањем више делова заједно може садржати заварене шавове који постају потенцијалне слабе тачке под цикличним оптерећењем, вибрација, или корозивних услова.
Инвестиционо ливење ствара континуалну металну структуру без заварених спојева, пружање предности као што су:
- Побољшана отпорност на притисак
- Смањена концентрација стреса
- Боље перформансе замора
- Уједначеније механичке особине
За пумпе које раде непрекидно у захтевним условима, као што су опрема за хемијску обраду, морски системи, и индустријски транспорт флуида, ова конструкцијска поузданост је изузетно драгоцена.
Идеална компатибилност са легурама од нерђајућег челика
Легуре за ливење од нерђајућег челика имају одличну компатибилност са процесом ливења по инвестицији.
Овим методом се може произвести широк спектар врста нерђајућег челика, омогућавајући инжењерима да одаберу материјале према специфичним условима рада.
Уобичајене легуре за ливење укључују:
- ЦФ8 (ливени еквивалент 304 нехрђајући челик)
- ЦФ8М (ливени еквивалент 316 нехрђајући челик)
- ЦФ3 и ЦФ3М за побољшану отпорност на корозију завара
- Дуплекс нерђајући челик за високу чврстоћу и отпорност на корозију
- Супер дуплекс нерђајући челик за тешке услове
Ова флексибилност материјала омогућава да се кућишта пумпи прилагоде различитим флуидима, температуре, притисци, и услови корозије.
Погодно за прототипове и производњу средњег до великог обима
Инвестиционо ливење је веома флексибилно у производном обиму. Погодан је не само за масовну производњу већ и за прилагођене инжењерске компоненте мале количине.
За развој прототипа, ливење по инвестицији омогућава произвођачима да валидирају сложене дизајне кућишта пумпе пре велике производње.
За комерцијалну производњу, оно пружа:
- Стабилна поновљивост
- Доследан квалитет
- Смањена сложеност монтаже
- Ефикасна производња сложених компоненти
Ово чини ливење по инвестицији посебно погодним за произвођаче ОЕМ пумпи и добављаче индустријске опреме којима су потребна прилагођена решења.
3. Процес производње ливеног ливења за кућиште пумпе од нерђајућег челика
Процес ливења за кућишта пумпе од нерђајућег челика је прецизан производни метод који укључује више пажљиво контролисаних фаза.
Сваки корак, од израде шаблона до завршне провере, директно утиче на тачност димензија, квалитет површине, и механичке перформансе готове компоненте.
Типичан процес ливења кућишта пумпе од нерђајућег челика укључује производњу узорка воска, формирање керамичке шкољке, депаратирање, изливање метала, топлотни третман, завршњак, обрада, и инспекцију квалитета.
Преглед тока процеса
| Стаге | Корак | Кључни детаљ |
| 1 | Производња узорака | Убризгавање воска у прецизну матрицу која реплицира геометрију кућишта пумпе (укључујући волутну комору). |
| 2 | Склоп језгра | Керамичка или растворљива воштана језгра за унутрашње пролазе и подрезе. |
| 3 | Монтажа дрвета | Вишеструки воштани узорци причвршћени за централни излив. |
| 4 | Зграда шкољке | 6-10 слојева керамичке суспензије (силицијум сол) + стуццо (циркон/алуминијум). |
| 5 | Девексирање | Парни аутоклав топи восак; шкољка остаје шупља. |
| 6 | Испаљивање граната | Печен на 900-1100°Ц да ојача керамику и уклони испарљиве материје. |
7 |
Топљење нерђајућег челика | Индукционо топљење на 1550‑1650°Ц. |
| 8 | Сипајући | Истопљени челик сипа се у претходно загрејану шкољку. |
| 9 | Хлађење & нокаут | Контролисано хлађење; шкољка уклоњена вибрацијом или млазом воде. |
| 10 | Цут‑офф & завршњак | Капије и успоне секу; млевење, сачмарење, превртање. |
| 11 | Топлотни третман | Решење жарења (1040-1100°Ц) + гасити водом. |
| 12 | Инспекција & тестирање | Висуал, димензионалан, НДТ (Кс‑зрака, дие пенетрант), испитивање хидростатским притиском. |
Осигурање квалитета
| КА Елемент | Метод | Критеријуми прихватања |
| Хемијска анализа | Спектрометрија | Задовољава АСТМ А351/А743 спецификацију. |
| Механичка испитивања | Затезање, тврдоћа | Испуњава услове за разред. |
| НДТ | Боја пенетрант (Пт), радиографија (Рт) | Нема пукотина, порозност премашује спецификацију. |
| Димензионална инспекција | Цмм, мерила | Задовољава толеранције цртежа. |
| Испитивање притиска | Хидростатички (1.5× називни притисак) | Нема цурења; нема деформације. |
| Површинска завршна обрада | Висуал, профилометар | Ра ≤6,3 µм (или како је наведено). |
4. Површинска обрада и опције завршне обраде
Завршна обрада површине игра важну улогу у побољшању перформанси, издржљивост, и изглед прилагођених кућишта пумпи од нерђајућег челика.
Иако ливење може да произведе компоненте са одличном прецизношћу димензија и релативно глатким површинама, додатни процеси завршне обраде су често потребни да би се испунили специфични захтеви примене, посебно за пумпе које раде у корозивним, хигијенски, или окружења високих перформанси.
Машинска обрада и прецизна обрада површина
Кућишта пумпи за инвестиционо ливење обично пролазе кроз секундарну машинску обраду на критичним функционалним областима, укључујући лица прирубница, заптивне површине, лежишта лежишта, отвори вратила, и интерфејси за монтажу.
ЦНЦ обрада обезбеђује прецизну контролу димензија и побољшава поузданост заптивања између кућишта пумпе и осталих компоненти.
За апликације које укључују рад под високим притиском или ротирајућу опрему, тачност обраде је посебно важна јер чак и мање неправилности на површини могу утицати на компресију заптивке, поравнање осовине, и укупна ефикасност пумпе.
Уобичајени процеси обраде укључују:
- ЦНЦ глодање за равне монтажне површине и прирубничке везе
- ЦНЦ стругање за кружне отворе и прецизне бушотине
- Бушење и урезивање рупа за вијке и навојне везе
- Брушење или преклапање за високо прецизна подручја заптивања
Комбинација ливења и прецизне обраде омогућава произвођачима да постигну сложене геометрије уз одржавање чврстих толеранција на критичним карактеристикама.
Електрополирање за отпорност на корозију и хигијенске примене
Електрополирање се широко користи за кућишта пумпи од нерђајућег челика у индустријама које захтевају одличну чистоћу површине, као што су прерада хране, фармацеутски производи, биотехнологија, и производња полупроводника.
Током електрополирања, Контролисани електрохемијски процес уклања микроскопске површинске неправилности и загађиваче са површине од нерђајућег челика.
Резултат је глаткији, пасивнија површина са смањеном храпавошћу.
Кључне предности укључују:
- Побољшана отпорност на корозију кроз побољшано формирање пасивног слоја хром-оксида
- Смањена бактеријска адхезија и лакше чишћење
- Мањи ризик од контаминације производа
- Побољшана отпорност на хемијске нападе
За апликације санитарних пумпи, електрополирање може значајно продужити век трајања и помоћи у испуњавању строгих хигијенских стандарда.
Пасивациони третман
Пасивација је хемијски третман који се обично примењује на кућишта пумпе од нерђајућег челика након ливења и машинске обраде.
Процес уклања слободне честице гвожђа и површинске загађиваче настале током производње, омогућавајући природном слоју оксида богатог хромом да се регенерише.
Правилно пасивирана површина од нерђајућег челика обезбеђује:
- Боља отпорност на локализовану корозију
- Побољшана заштита у срединама које садрже хлорид
- Повећана дугорочна поузданост
Пасивација је посебно драгоцена за оцене као нпр 304, 316, и дуплекс нерђајући челик који се користи у поморству, хемијски, и индустријске апликације за руковање течностима.
Површински премази и специјализовани третмани
За екстремно агресивна радна окружења, могу се применити додатни површински премази за даље побољшање отпорности на хабање, хемијска отпорност, или перформансе трења.
Уобичајене опције укључују:
| Површински третман | Главна функција | Типичне апликације |
| Керамички премаз | Отпорност на високе температуре и хабање | Хемијске пумпе, абразивни медији |
| ПТФЕ премаз | Ниско трење и хемијска отпорност | Примене корозивних течности |
| ПВД премаз | Повећана тврдоћа и издржљивост површине | Прецизне индустријске компоненте |
| Размазивање | Чишћење површине и уједначен изглед | Општа кућишта индустријских пумпи |
| Полирање | Побољшан изглед и смањена храпавост | Храна, фармацеутска опрема |
Оптимална обрада површине зависи од дизаног медија, радна температура, услови притиска, и захтеви за чистоћом.
5. Нерђајући челик за прилагођено кућиште пумпе
Избор класе нерђајућег челика је једна од најважнијих инжењерских одлука при пројектовању а прилагођено кућиште пумпе од нерђајућег челика.
Различита окружења за пумпање намећу различите захтеве у погледу отпорности на корозију, механичка чврстоћа, температурна способност, завабилност, и век трајања.
Кућиште пумпе које се користи за циркулацију слатке воде има потпуно другачије захтеве за материјалом од оних које раде у морској води, течности за хемијску обраду, или индустријских система високог притиска.
За ливена кућишта пумпи, класе ливења од нерђајућег челика се обично одређују према АСТМ А743, АСТМ А744, АСТМ А351, и друге релевантне стандарде ливења.
| АСТМ Цастинг Граде | Еквивалентни ковани степен | Микроструктура | Типична затезна чврстоћа (МПА) | Кључне карактеристике | Типичне примене кућишта пумпе |
| ЦФ8 | 304 Нехрђајући челик | Аустенитни од нехрђајућег челика | ≥485 | Отпорност на корозију опште намене, добра жилавост, одлична способност ливења, економично решење за умерене средине | Водене пумпе, опште индустријско руковање течностима, ваздушни системи, благе хемијске примене |
| ЦФ3 | 304Л нехрђајући челик | Аустенитни нерђајући челик са ниским садржајем угљеника | ≥485 | Смањен садржај угљеника минимизира таложење карбида и побољшава отпорност на међугрануларну корозију након заваривања | Опрема за прераду хране, санитарне пумпе, заварени склопови пумпи |
| ЦФ8М | 316 Нехрђајући челик | Аустенитни нерђајући челик са молибденом | ≥485 | Побољшана отпорност на хлоридну корозију, прикудан, и много хемијских медија у поређењу са ЦФ8 | Поморске пумпе, пумпе за хемијску обраду, фармацеутска опрема |
| ЦФ3М | 316Л нехрђајући челик | Аустенитни нерђајући челик са ниским садржајем угљеника са молибденом | ≥485 | Одлична отпорност на корозију завара, супериорна отпорност на хлорид, погодан за агресивна окружења | Оффсхоре системи, постројења за десалинизацију, хемијске пумпе, хигијенске примене |
ЦН7М |
Легура 20 | Ни-Цр-Мо-Цу аустенитна легура | ≥485 | Изузетна отпорност на сумпорну киселину, фосфорна киселина, и друге веома корозивне хемикалије | Опрема за обраду киселине, петрохемијске пумпе, хемијски циркулациони системи |
| ЦД3МН | Дуплекс 2205 Нехрђајући челик | Аустенитно-феритни дуплекс нерђајући челик | ≥655 | Велика снага, одлична отпорност на хлоридну корозију на пуцање, боља отпорност на хабање од аустенитних разреда | Пумпе за морску воду, опрема за десалинизацију, оффсхоре апликације |
| ЦЕ8МН | Супер Дуплек 2507 Нехрђајући челик | Супер дуплекс од нерђајућег челика | ≥760 | Изузетно велика снага, одлична отпорност на питтинг, Цревице Цорросион, и хлорид СЦЦ | Дубокоморска опрема, Оффсхоре платформе, тешке морске средине |
| ЦБ7Цу-1 | 17-4ПХ нерђајући челик | Нерђајући челик који очвршћава на падавинама | ≥670 | Веома висока механичка чврстоћа, Добра отпорност на корозију, одлична стабилност димензија након термичке обраде | Пумпе високог притиска, индустријски хидраулички системи, ваздухопловну и енергетску опрему |
6. Предности перформанси кућишта пумпе од ливеног нерђајућег челика
Кућишта пумпи од ливеног нерђајућег челика комбинују врхунска својства легура од нерђајућег челика са производним предностима технологије ливења.
Изузетна отпорност на корозију за агресивна течна окружења
Једна од најважнијих предности кућишта пумпи од нерђајућег челика је њихова одлична отпорност на корозију.
Садржај хрома у нерђајућем челику формира стабилан слој пасивног оксида на површини метала, штити кућиште од оксидације и хемијског напада.
У зависности од састава легуре, Кућишта од ливеног нерђајућег челика могу издржати широк спектар корозивних медија, укључујући:
- Слатка вода и морска вода
- Раствори који садрже хлорид
- Киселине и алкалне течности
- Течности за хемијску обраду
- Органске и фармацеутске течности
Оцене као нпр ЦФ8М (316 нехрђајући челик) обезбеђују повећану отпорност на корозију питтинга и хлорида услед додавања молибдена,
док дуплекс и супер дуплекс нерђајући челик нуде врхунску заштиту у тешким морским и приобалним окружењима.
Висока механичка чврстоћа и поузданост конструкције
Кућишта пумпе од ливеног нерђајућег челика пружају одличну механичку чврстоћу, омогућавајући им да издрже унутрашњи притисак, вибрација, Механичка оптерећења, и поновљени циклуси рада.
Инхерентна чврстоћа нерђајућег челика омогућава инжењерима да оптимизују дебљину зида кућишта уз одржавање структуралне сигурности, смањење тежине и побољшање ефикасности опреме.
Одличан интегритет притиска и отпорност на цурење
Као компонента која садржи притисак, кућиште пумпе мора да одржава структурни интегритет током свог радног века.
Инвестиционо ливење пружа предности у односу на фабриковане дизајне јер се кућиште производи као континуална метална структура без заварених шавова или спојева.
Ово се побољшава:
- Отпорност на притисак
- Перформансе замора
- Спречавање цурења
- Конзистентност структуре
Кућишта пумпи од висококвалитетног ливеног нерђајућег челика могу бити дизајнирана за захтевне примене под притиском, укључујући системе који захтевају класе притиска до Класа 1500, зависно од квалитета материјала, конфигурација дизајна, и важећим стандардима.
Одсуство заварених спојева елиминише потенцијалне слабе тачке узроковане дефектима заваривања, преостали стрес, или корозија зоне утицаја топлоте.
Одлична температурна отпорност и термичка стабилност
Многе индустријске пумпе раде под екстремним температурним условима, који захтевају материјале који одржавају механичка својства током термичког циклуса.
Кућишта пумпи од аустенитног нерђајућег челика нуде одличну отпорност на ниске температуре и стабилност при високим температурама.
Уобичајени типови као што су ЦФ8 и ЦФ8М обично могу да раде у широком температурном опсегу, од криогених услова око −196°Ц да се приближавају повишене температуре 800° Ц, у зависности од услова услуге.
Дуплекс нерђајући челици пружају одличне перформансе при умерено повишеним температурама уз одржавање високе механичке чврстоће.
Термичка стабилност нерђајућег челика помаже у спречавању:
- Пукотине узроковане термичким стресом
- Димензиона нестабилност
- Превремена деградација материјала
Ово чини кућишта пумпи од нерђајућег челика погодним за апликације које укључују вруће течности, Стеам Системс, и флуктуације температуре.
Врхунске хигијенске перформансе и лако чишћење
За индустрије које захтевају строге стандарде чистоће, нерђајући челик пружа значајне предности због своје глаткоће, непорозна површина.
Кућишта пумпи од ливеног нерђајућег челика могу се додатно побољшати кроз процесе завршне обраде као нпр:
- Механичко полирање
- Електрополирање
- Пасивација
Ови третмани смањују храпавост површине, побољшати чишћење, и минимизирају акумулацију загађивача.
Са електрополираним површинама које постижу вредности храпавости испод По 0.8 μм, кућишта пумпи од нерђајућег челика се широко користе у:
- Прерада хране и пића
- Фармацеутска производња
- Биотехнолошки системи
- Медицинска опрема
Комбинација отпорности на корозију и хигијенских својстава површине чини нерђајући челик једним од пожељних материјала за санитарне пумпе.
Флексибилност комплексног дизајна кроз ливење по инвестицији
Главна предност инвестиционог ливења је његова способност да произведе веома сложену геометрију кућишта пумпе коју би било тешко или скупо произвести машинском обрадом или производњом.
Процес омогућава инжењерима да интегришу сложене карактеристике директно у ливење, укључујући:
- Закривљени волутни пролази
- Оптимизовани хидраулични канали
- Интегралне монтажне конструкције
- Сложени распореди прирубница
- Ребра за ојачање
Ова флексибилност дизајна побољшава хидрауличне перформансе уз смањење броја производних операција.
За прилагођена кућишта пумпи, ливење по инвестицији пружа већу слободу за оптимизацију дизајна кућишта према специфичним захтевима протока, ограничења инсталације, и условима рада.
Висока тачност димензија и компатибилност склапања
Перформансе пумпе у великој мери зависе од прецизног односа између кућишта, радно коло, осовина, и компоненте за заптивање.
Инвестиционо ливење обезбеђује одличну тачност димензија, типично постижући толеранције ливења у опсегу од приближно ± 0.1-0.3 мм у зависности од величине компоненте и сложености дизајна.
Ова прецизност помаже у одржавању:
- Исправан зазор радног кола
- Правилно поравнање осовине
- Поуздане перформансе заптивања
- Смањене вибрације
- Побољшана хидраулична ефикасност
У поређењу са конвенционалним ливењем песка, ливење по инвестицији захтева мање корективне обраде и обезбеђује бољу поновљивост за прецизне компоненте пумпе.
Одлична обрада површине и смањени захтеви за машинском обрадом
Кућишта пумпи од ливеног нерђајућег челика природно постижу глатке површине од традиционалних компоненти ливених у песак.
Типичне вредности храпавости површине укључују:
- Завршна обрада као ливена површина: approximately РА 1.6-6.3 μм
- Електрополирана површина: испод По 0.8 μм
Глаткија унутрашња површина пружа неколико предности у погледу перформанси:
- Смањени губици течности због трења
- Побољшана ефикасност протока
- Нижа турбуленција
- Смањено накупљање контаминације
Побољшани квалитет површине такође смањује количину потребне накнадне обраде, смањење времена и трошкова производње.
Ниски захтеви за одржавање и продужени радни век
Отпорност на корозију и структурална издржљивост нерђајућег челика значајно смањују захтеве одржавања током рада.
У поређењу са алтернативама од угљеничног челика или ливеног гвожђа, кућишта пумпи од нерђајућег челика захтевају мање интервенција јер су мање подложна:
- Формирање рђе
- Хемијска деградација
- Погоршање површине
- Отказивање премаза
У захтевним корозивним срединама, Правилно одабрана кућишта пумпи од нерђајућег челика могу обезбедити дужи век трајања 30–60 година, у зависности од услова рада и праксе одржавања.
Овај дуг радни век побољшава укупну поузданост опреме и смањује трошкове животног циклуса.
7. Примене кућишта пумпи од нерђајућег челика
| Индустрија | Апликације | Аллои Граде | Кључни захтеви |
| Хемијска обрада | Пумпе за пренос киселине, пумпе за напајање реактора, хемијске пумпе за убризгавање, неутрализација отпада. | ЦФ‑8М, ЦН‑7М | Отпорност на корозију на агресивне хемикалије; интегритет притиска. |
| Маринац / на одбору | Пумпе за хлађење морске воде, баластне пумпе, каљужне пумпе, ватрогасне пумпе. | ЦФ‑8М, ЦД‑3МН | Отпорност на корозију морске воде; отпорност на питинг и СЦЦ. |
| Храна & напитак | Санитарне пумпе, ЦИП пумпе, пумпе за млеко, пумпе за пиваре. | ЦФ‑3 (304Л) | У складу са ФДА; хигијенски; Једноставно чишћење. |
| Фармацеутски | ВФИ пумпе, пренос стерилне течности, пумпе за чисту собу. | ЦФ‑3М (316Л) | Ултра-чист; стерилизујуће; непорозни; електрополиран. |
| Водити воду & отпадне воде | Пумпе за водоснабдевање, пумпе за отпадне воде, муљне пумпе, пумпе за наводњавање. | ЦФ‑8, ЦФ‑8М | Отпорност на корозију воде и отпадних вода; Лонг сервисни живот. |
Уље & гас |
Цевоводне пумпе, пумпе за бушотине, пумпе за убризгавање, рафинеријске пумпе. | ЦФ‑8М, ЦД‑3МН | Висок притисак; отпорност на кисели гас; издржљивост. |
| Генерација електричне енергије | Пумпе за расхладну воду, напојне пумпе котла, кондензат пумпе. | ЦФ‑8, ЦФ‑8М | Висока температура; интегритет притиска; отпорност на корозију. |
| Пулпа & папир | Пумпе за избељивање, пумпе за рекуперацију хемикалија, стоцк пумпс. | ЦН‑7М, дуплекс | Отпорност на хлор диоксид; велика снага. |
| Десалинизација | Пумпе високог притиска, пумпе за слану воду, пумпе за унос морске воде. | ЦД‑3МН, ЦЕ‑8МН | Екстремна отпорност на хлорид; велика снага. |
| Рударство | Пумпе за гнојницу, пумпе за одводњавање, хемијске пумпе за убризгавање. | ЦФ‑8М, дуплекс | Отпорност на абразију; отпорност на корозију. |
8. Кућиште пумпе од нерђајућег челика у односу на друге методе производње
Метод производње одабран за кућиште пумпе од нерђајућег челика директно утиче на његове механичке перформансе, Димензионална тачност, отпорност на корозију, трошак производње, и погодност за сложене дизајне пумпи.
| Фактор поређења | Инвестициони ливење | ЦНЦ обрада | Фабрицатед Велдинг | Ливење песка |
| Принцип производње | Производи компоненте сипањем растопљеног нерђајућег челика у керамичке калупе направљене од дезена воска | Уклања материјал са блокова од нерђајућег челика или отковака помоћу алата за сечење | Формира кућиште од плоча или профила од нерђајућег челика и спаја их заваривањем | Улива растопљени метал у пешчане калупе за стварање великих компоненти |
| Сложеност дизајна | Одлична способност за сложене геометрије, унутрашњи пролази, закривљене волуте, танки зидови, и интегрисане карактеристике | Ограничено доступношћу алата, углови обраде, и захтеви за уклањање материјала | Умерен; сложени облици захтевају више израђених делова и операција заваривања | Добро за велике и једноставне геометрије, али ограничено за фине детаље |
| Волутни и хидраулични квалитет пролаза | Одличан; глатки хидраулични канали могу се директно ливети, смањење турбуленције и побољшање ефикасности пумпе | Веома висока прецизност, али захтева опсежну машинску обраду унутрашњих пролаза протока | У великој мери зависи од тачности заваривања и накнадне обраде | Умерен; грубље унутрашње површине могу захтевати додатну завршну обраду |
Материјална компатибилност |
Подржава широк спектар нерђајућих челика укључујући ЦФ8, ЦФ8М, ЦФ3М, дуплекс, и супер дуплекс | Компатибилан са већином нерђајућих челика, али се тежина обраде повећава за тврде легуре | Компатибилан са нерђајућим челиком, али заваривање може утицати на отпорност на корозију и микроструктуру | Погодно за нерђајући челик, али захтева већи додатак за машинску обраду |
| Димензионална тачност | Висока тачност, типично ±0,1–0,3 мм у зависности од величине и контроле процеса | Веома висока тачност, често ±0,01–0,05 мм | Мања прецизност због деформације заваривања и термичке дисторзије | Умерена прецизност са већим додацима обраде |
| Површинска завршна обрада | Одлична завршна обрада; обично Ра 1,6–6,3 μм, са доступним опцијама полирања | Одлична обрађена завршна обрада, у зависности од алата и параметара | Захтева млевење, полирање, или машинска обрада после заваривања | Релативно груба површина захтева додатну машинску обраду |
| Коришћење материјала | Високо; процес у облику скоро мреже минимизира материјални отпад | Ниско до средње; велике количине материјала се уклањају током машинске обраде | Средњи; зависи од процеса резања и обликовања | Средњи; захтева веће додатке за ливење |
Механички интегритет |
Одличан; хомогена структура са мање спојева и области концентрације напрезања | Одлично када се обрађује од висококвалитетних отковака или гредица | Смањује се у завареним зонама због подручја погођених топлотом и заосталих напона | Добро, али може садржати дефекте ливења ако контрола процеса није довољна |
| Отпорност на корозију | Одличан; својства нерђајућег челика се одржавају без заварених површина | Одлично када се користи нерђајући челик отпоран на корозију | Може се смањити у близини зона заваривања ако су параметри заваривања и накнадна обрада неисправни | Добро када се контролише састав легуре и квалитет ливења |
| Отпорност на притисак | Одличан; погодан за пумпе високог притиска и захтевне примене | Одличан за машинска кућишта од кованих материјала | Зависи од квалитета шава и процедура инспекције | Добро за апликације средњег притиска |
| Погодност обима производње | Производња ниског до средњег и средњег обима; економичан за прилагођене компоненте | Мала до средња јачина звука; идеално за прототипове и прецизне делове | Мали обим и апликације за поправку | Компоненте средње до велике; погодан за веће серије производње |
Трошкови алата |
Умерен; потребна алатка од воска и керамички калупи | Ниски почетни трошкови алата, али високи трошкови обраде сложених делова | Ниски трошкови алата, али већи захтеви за радном снагом | Релативно ниска цена алата |
| Време испоруке за производњу | Умерен; краћи од многих процеса производње у више корака за сложене делове | Кратко за једноставне делове, али дуго за сложене геометрије | Кратко почетно подешавање, али дуже за монтажу и завршну обраду | Умерен; зависи од припреме калупа |
| Потенцијал за смањење тежине | Одличан; омогућава оптимизовану дебљину зида и интегрисане структуре | Добро, али ограничено изводљивошћу машинске обраде | Ограничено јер је често потребно додатно ојачање | Умерен |
| Типичне примене пумпи | Хемијске пумпе, бродске пумпе, фармацеутске пумпе, пумпе за прераду хране, центрифугалне пумпе високих перформанси | Прецизне компоненте пумпе, прототипови, делови за поправку, кућишта мале запремине | Велике индустријске пумпе, прилагођена опрема мале запремине | Велике пумпе за воду, Индустријска опрема, апликације за тешке услове рада |
9. Изаберите ДЕЗЕ за прилагођена кућишта пумпе од ливеног нерђајућег челика
ДЕЗЕ Ливница специјализована је за висококвалитетне прецизне ливене одливе за кућишта и компоненте пумпи од нерђајућег челика.
Контактирајте нас за прилагођено кућиште пумпе од нерђајућег челика!
| Способност | Детаљи |
| Материјалирати | ЦФ‑8 (304), ЦФ‑8М (316), ЦФ‑3 (304Л), ЦФ‑3М (316Л), ЦН‑7М (Легура 20), ЦД‑3МН (2205 дуплекс), ЦЕ‑8МН (2507 супердуплекс), ЦБ7Цу‑1 (17--4пх). |
| Део тежине | 0.1 кг до 200 кг. |
| Димензије | До 800 мм пречника. |
| Толеранције | ±0,1‑0,3 мм (ЦТ4‑ЦТ6 по ИСО 8062). |
| Површинска завршна обрада | Ра 1,6‑6,3 µм као ливено; доступно електрополирање. |
| Топлотни третман | Решење жарења, ослобађање од стреса. |
| Квалитет | ИСО 9001:2015 сертификован; 100% НДТ и испитивање притиска. |
| Време испоруке | 8-12 недеља за алате и прве артикле; 2-4 недеље за поновљене поруџбине. |
Зашто бити партнер са ДЕЗЕ Фоундри?
- Ин-хоусе алати: Матрице за восак дизајниране и произведене у сопственој кући.
- Симулација процеса: Симулација очвршћавања одливака без дефеката.
- Аутоматизована изградња шкољке: Доследан квалитет љуске и пропустљивост.
- Топљење у вакууму: Доступно за високолегиране разреде.
- Потпуна следљивост: Материјална и процесна документација за сваку серију.
- Инжењерска подршка: Помоћ при одабиру материјала и оптимизацији дизајна.
- Конкурентне цене: Директно од произвођача; нема посредничке марже.
10. Закључак
Кућишта пумпи од нерђајућег челика су критичне компоненте које садрже притисак за индустријске системе за руковање течностима, а ливење се појавило као најспособније и најисплативије производно решење за прилагођене дизајне пумпи високих перформанси.
Превазилажењем инхерентних ограничења ливења у песак, заваривање и обрада чврстог материјала, ливење по инвестицији даје интегрисано обликовање у облику скоро мреже, густа металуршка структура, прецизна хидраулична геометрија и одлична отпорност на корозију.
Кроз стандардизовану контролу процеса, циљана превенција кварова и професионална оптимизација топлотне обраде, кућишта пумпи од нерђајућег челика од нерђајућег челика постижу предвидљиве хидрауличне перформансе,
непропусне границе притиска и дуг радни век, у потпуности испуњавају захтевне захтеве хемијске обраде, маринац, храна & пиће и уље & примене гаса.
Како интелигентна технологија ливења и напредни материјали од легура настављају да напредују, ливење по инвестицији ће даље померити границе сложености и перформанси кућишта пумпе, омогућавајући ефикасније, поуздана и издржљива опрема за пумпање у свим индустријским секторима.
Често постављана питања
Која је најчешћа врста нерђајућег челика за кућишта пумпе?
ЦФ‑8М (316) је најчешћа класа за кућишта пумпи, нуди одличну отпорност на корозију, добра снага, и умерене цене.
За примену у храни и фармацији, ЦФ‑3М (316Л) је пожељнији због ниског садржаја угљеника за заварљивост.
Да ли се кућишта пумпе од ливеног улагача могу поправити?
Мањи дефекти ливења могу се поправити заваривањем одговарајућим пунилом и поступцима.
Међутим, одливци са већим дефектима се обично распадају и прерађују. Вруће изостатско прешање (Кук) може елиминисати унутрашњу порозност, али не може поправити површинске дефекте.
Која је разлика између кућишта спиралне и дифузорске пумпе?
Волуте кућишта имају пролаз у облику спирале који постепено претвара брзину у притисак.
Кућишта дифузора користе стационарне водеће лопатице за ефикаснију конверзију притиска. Инвестиционо ливење може произвести оба типа.
Да ли су кућишта пумпи од ливења погодна за примене на високим температурама?
Да. Аустенитне класе (304, 316) може се користити до 800-850°Ц. За више температуре, суперлегура на бази никла или 310 може бити потребан нерђајући челик.
