Investičné liatie medené puzdro transformátora

1. Zavedenie

Priechodka transformátora je izolované zariadenie, ktoré umožňuje vodiču bezpečne prejsť cez uzemnenú bariéru, ako je nádrž transformátora,

a IEC 60137 definuje charakteristiky a skúšky pre izolované priechodky používané v transformátoroch a iných vysokonapäťových zariadeniach vyššie 1000 Vložka.

V skutočných transformátorových zostavách, strana priechodky, ktorá vedie prúd, často obsahuje komponenty z medi alebo zliatin medi, ako sú koncovky, vodičové rúrky, piky, kontaktné bloky, a hardvér konektorov, to je dôvod, prečo sa investičný casting stal relevantným pre túto oblasť.

Tento článok používa výraz „Medené transformátorové puzdro na investičné odlievanie“ znamenať medený alebo medený vodivý hardvér používaný v zostave objímky transformátora, nie porcelán, živice, alebo samotné kompozitné izolačné teleso.

Na tom rozdiele záleží, pretože vodivé časti a izolačné časti riešia rôzne technické problémy a vyrábajú sa rôznymi procesmi.

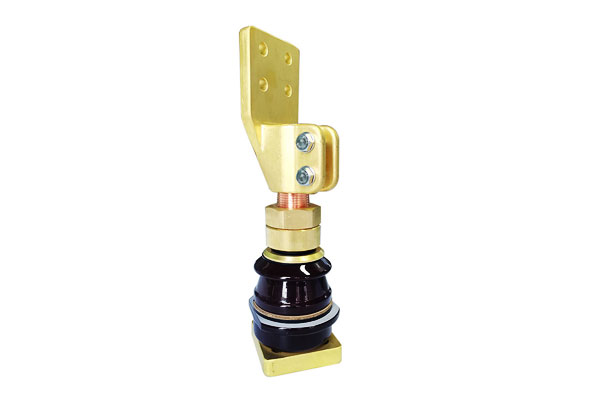

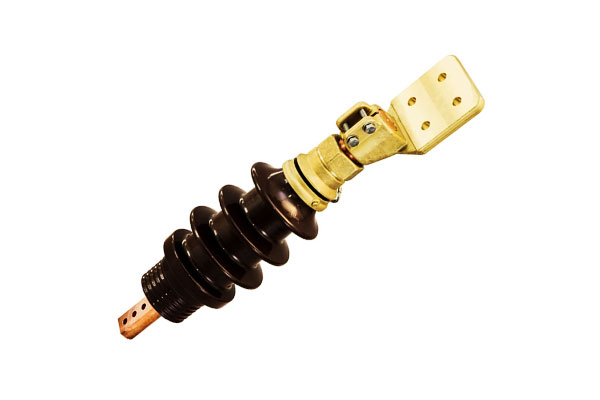

2. Čo je investičné liatie medené puzdro transformátora?

Vodivý prvok puzdra, nie izolačné teleso

Medené transformátorové puzdro na investičné odlievanie sa najlepšie chápe ako medený alebo medený vodivý hardvér vnútri zostavy puzdra transformátora, nie porcelán, živice, alebo samotné kompozitné izolačné teleso.

IEC 60137 definuje priechodky ako izolované zariadenia používané v elektrických prístrojoch a transformátoroch vyššie 1000 Vložka,

zatiaľ čo príručky výrobcov ukazujú, že skutočné zostavy puzdier často obsahujú medené stredové rúrky, odnímateľné medené vodiče, a medené alebo hliníkové koncovky.

Prečo ide o investičné liatie

Odlievanie investícií sa používa na výrobu tvarované vodivé časti ktorý musí spájať elektrický výkon s presným prispôsobením, závitové rozhrania, koncová geometria, a kvalitu povrchu.

V praxi odlievania zliatin medi, Investičný odliatok sa špecificky oceňuje pri presnosti, povrchová úprava, a vyžadujú sa zložité geometrie, a zliatiny na báze medi sa široko používajú pre elektrické a inžinierske komponenty.

3. Prečo si vybrať meď a zliatiny medi?

Hlavným dôvodom je elektrická vodivosť

Meď zostáva referenčným materiálom pre hardvér s prechodovými transformátormi, pretože sa kombinuje vysoká elektrická vodivosť s praktickou vyrobiteľnosťou.

Odkazy na odlievanie zliatin medi opisujú meď ako materiál jadra pre elektrické aplikácie,

a odliatky na báze medi sa výslovne používajú pre elektrické komponenty, časti vodičov zbernice, a súvisiaci hardvér.

Tepelné správanie je dôležité rovnako ako vodivosť

Transformátorové puzdrá pracujú v tepelne zaťaženom prostredí, takže vodivý hardvér musí tolerovať zahrievanie tokom prúdu a stále udržiavať stabilnú geometriu a výkon kontaktov.

Meď a zliatiny medi sa široko používajú v elektrických a tepelných aplikáciách, pretože kombinujú vodivosť s užitočným správaním sa pri prenose tepla a dobrou použiteľnosťou po odliatí.

Zliatiny medi umožňujú inžinierom vyladiť rovnováhu majetku

Nie každá časť puzdra by mala byť vyrobená z rovnakej triedy medi.

Vysoko vodivá meď je ideálna pre hlavnú prúdovú cestu, zatiaľ čo mosadz a bronz sa stávajú atraktívnymi, keď súčiastka potrebuje väčšiu pevnosť, odpor, alebo odolnosť proti korózii.

Zdroje odliatkov zo zliatin medi opisujú bronz, mosadz, hliníkový bronz, a kremíkový bronz ako bežné voľby v elektrotechnike, morský, inštalatérstvo, a inžinierske využitie.

Povrchová úprava a pokovovanie dobre fungujú s meďou

Časti na báze medi sú obzvlášť vhodné na opracovanie dodatočne, leštenie, spájkovanie, spájkovanie, a pokovovanie.

To je dôležité v transformátorových priechodkách, pretože elektrický výkon často závisí od kvality spojovacieho povrchu,

a príručky výrobcu zobrazujú medené alebo hliníkové koncovky, ktoré môžu byť holé alebo postriebrené, s niektorými úžitkovými špecifikáciami vyžadujúcimi postriebrené pevné medené stonky.

Meď je správnou voľbou pre spoľahlivosť kontaktu

Rozhranie puzdra musí prenášať prúd s nízkym odporom a nízkym ohrevom v spoji.

Vodivá povaha medi, spolu s postriebrením podľa potreby, poskytuje inžinierom praktickú cestu k stabilnému výkonu kontaktov.

To je jeden z dôvodov, prečo meď zostáva dominantná vo vodivom hardvéri s puzdrom transformátora, aj keď sú k dispozícii iné konštrukčné kovy.

4. Reprezentatívne voľby zliatiny a funkčné úlohy

Pre vodivý hardvér s puzdrom transformátora, výber zliatiny je zvyčajne rovnováhou elektrická vodivosť, mechanická pevnosť, odpor, machináovateľnosť, a kompatibilita s povrchovou úpravou.

Pre hlavnú dráhu prúdu sa uprednostňuje meď s vysokou vodivosťou, zatiaľ čo zliatiny mosadze a bronzu sa často používajú tam, kde geometria, zadržiavanie závitu, odpor, alebo pevnosť sa stáva dôležitejšou ako samotná maximálna vodivosť.

Typické hodnoty elektrickej vodivosti nižšie sú vyjadrené ako %IACS pri 68°F / 20°C a mali by sa považovať za reprezentatívne hodnoty údajového listu pre uvedený stav zliatiny.

5. Kompletný výrobný pracovný postup pre investične liate diely medených puzdier

DFM a dizajn rozhrania

Proces začína kontrolou návrhu na výrobu.

Pre príslušenstvo transformátorových priechodiek, najdôležitejšími konštrukčnými prvkami sú dráha vedenia prúdu, závitové alebo skrutkové rozhrania, geometria kontaktnej plochy, a prechod medzi tvarom odliatku a následným opracovaním.

Zlý dizajn rozhrania môže zvýšiť kontaktný odpor alebo spôsobiť problémy s montážou neskôr.

Výber zliatiny a spôsob odlievania

Ďalším krokom je výber zliatiny.

Ak je súčasťou silnoprúdový vodič alebo koncový driek, často je preferovaná meď s vysokou vodivosťou; ak diel potrebuje väčšiu mechanickú robustnosť alebo závitové prvky, mosadz alebo bronz.

Odlievanie na báze medi je široko používané, pretože môže poskytnúť presné komponenty s vodivosťou a mechanickou integritou, ktorú tieto aplikácie vyžadujú.

Voskový vzor a tvorba škrupín

Trasa strateného vosku sa používa na reprodukciu geometrie takmer siete hardvéru puzdra.

To je užitočné najmä pre terminály, vlajky, piky, a telesá konektorov, kde viaceré povrchy musia byť po opracovaní a pokovovaní správne zarovnané.

Investičné liatie sa v medených aplikáciách oceňuje práve preto, že môže produkovať zložité tvary komponentov bez toho, aby sa vychádzalo z pevných tyčí.

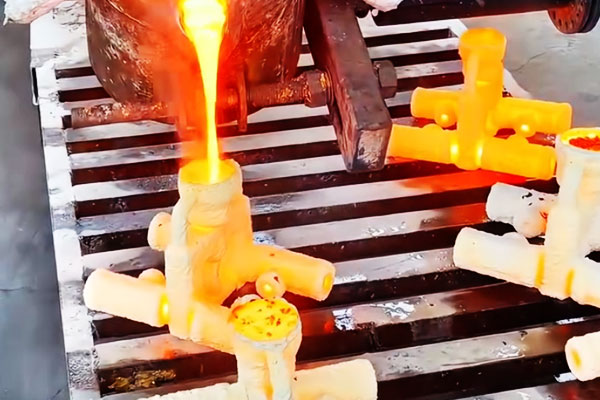

Tavenie a nalievanie

Zliatina je roztavená, vyčistené, a nalial do škrupiny.

Pre odliatky na báze medi, kontrola oxidácie a čistoty taveniny je dôležitá, pretože konečný diel musí podporovať nízky kontaktný odpor a dobrú kvalitu povrchu.

V elektrickom hardvéri, dokonca aj malé chyby môžu mať význam, pretože súčiastka môže fungovať pri opakovanom prúdovom zaťažení a tepelnom cyklovaní.

Obrábanie, pokovovanie, a montáž

Po obsadení, súčiastka je zvyčajne opracovaná na konečné rozmery pri kritických vlastnostiach.

Technické špecifikácie a príručky výrobcu ukazujú, že kontaktné plochy môžu byť holé, postriebrené, alebo postriebrené,

a niektoré koncové drieky sú špecifikované ako pevná meď s postriebrením pre minimálny prechodový odpor a odolnosť proti oxidácii.

To znamená, že obsadenie je len prvou fázou; konečný elektrický výkon je často doplnený povrchovou úpravou a precíznou konečnou úpravou.

Kontrola a kvalifikácia

Konečná kontrola by mala zahŕňať rozmerovú presnosť, integrita, stav pokovovania, a pripevnenie k protiľahlej objímke alebo komponentom prípojnice.

IEC 60137 definuje charakteristiky a skúšky pre izolované priechodky, a zostavený vodivý hardvér musí vyhovovať očakávaniam spoľahlivosti na úrovni systému.

6. Hlavné výhody investičného odlievania pre hardvér puzdier transformátora

Geometria v tvare takmer siete pre elektricky funkčné časti

Investičné liatie je obzvlášť cenné pre hardvér transformátorových puzdier, pretože môže produkovať zložitý terminál, konektor, a geometrie rozhrania vodiča v takmer sieťovom tvare.

To znižuje množstvo potrebného obrábania prvkov, ako sú ramená, výstupky, závitové oblasti, a kontaktné orgány, čo je dôležité, keď dielec musí presne zapadnúť do vysokonapäťovej zostavy.

Odlievanie zliatin medi sa široko používa na diely, ktoré vyžadujú vodivosť plus dobrú opracovateľnosť a rozmerovú konzistenciu.

Silné zosúladenie s funkčnými silnými stránkami medi

Odliatky na báze medi prinášajú tú správnu kombináciu elektrická vodivosť, tepelná vodivosť, odpor, a praktické výrobné správanie.

To je presne to, čo potrebuje hardvér kombinácie transformátor-objímka, pretože časti vedúce prúd musia zostať elektricky účinné a zároveň musia prežiť tepelné cykly a dlhé prevádzkové vystavenie.

Odkazy na odlievanie medi konzistentne opisujú zliatiny medi ako silnú voľbu pre elektrické a tepelné aplikácie, a vodiace lišty transformátora majú medené alebo postriebrené medené koncovky, stonky, a vodičové rúrky v reálnych prevedeniach.

Lepšia integrácia dielov a menej spojov

Kľúčovou výhodou investičného liatia je schopnosť integrovať viacero funkčných prvkov do jednej časti.

V hardvéri transformátorovej priechodky, to môže znamenať kombináciu vodivej geometrie, funkcie zarovnania, montážne vlastnosti, a kontaktné plochy do jedného odliatku a nie do viacdielnej zostavy.

To znižuje počet spojov a rozhraní, čo je dôležité, pretože každé ďalšie rozhranie môže pridať odpor, tepelná strata, alebo zložitosť montáže.

Dobrá post-castingová kompatibilita

Meď a zliatiny medi sú jednoduché stroj, spájkovať, spájkovať, leštiť, a tanier po odliatí,

čo je hlavná výhoda v častiach transformátorových puzdier, kde na kvalite konečného kontaktu záleží rovnako ako na samotnom odliatku.

To umožňuje zlievarni odlievať takmer sieťové telo a potom dokončiť elektrickú funkciu pomocou dokončovacích operácií, ako je postriebrenie alebo pocínovanie, ak je to potrebné..

Spoľahlivosť prevádzky pri elektrickej a tepelnej záťaži

Zliatiny medi odlievané na vytavenie možno vybrať a tepelne spracovať, aby sa vyrovnala vodivosť, tvrdosť, a odolnosť proti korózii.

To im dáva vysokú prevádzkovú spoľahlivosť v komponentoch vystavených záťaži striedavým prúdom, tepelné cyklovanie, a atmosférické prostredie alebo prostredie olejového systému.

Odkazy na odlievanie zliatin medi tiež poznamenávajú, že integrálna odlievacia štruktúra sa vyhýba niektorým nedostatkom súvisiacim so švami spojenými s vyrobenými alternatívami z viacerých kusov.

7. Prirodzené obmedzenia a stratégie zmierňovania

Meď pri vysokoteplotnom spracovaní ľahko oxiduje

Jednou z hlavných výziev pri odlievaní medi je kontrola oxidácie.

Odkazy na odlievanie zliatin medi zdôrazňujú, že zliatiny medi sú všestranné, ale proces odlievania stále vyžaduje disciplinovanú kontrolu taveniny, najmä vtedy, keď hotový diel musí podporovať povrchy elektrických kontaktov s nízkym odporom.

Ak nie je zvládnutá oxidácia, diel môže vyžadovať viac čistenia a agresívnejšiu konečnú úpravu, aby sa dosiahla požadovaná elektrická kvalita.

Zmiernenie: udržiavajte prax tavenia v čistote, opracovanie kritických povrchov po odliatí, a použite striebro, cín, alebo niklovanie, kde aplikácia vyžaduje chránené kontaktné správanie.

Úžitkové a výrobné dokumenty uvádzajú pokovované medené koncovky ako štandardné riešenie v hardvéri priechodiek.

Rozhrania rôznych kovov môžu spôsobiť galvanické problémy

Transformátorové priechodky môžu spájať meď s hliníkom, oceľ, alebo iné kovy.

Tieto rozhrania so zmiešaným kovom sa môžu stať rizikom spoľahlivosti, ak sa kontaktné materiály a pokovovanie nevyberú starostlivo.

Priemyselné príručky výslovne uvádzajú, že koncovky puzdier môžu potrebovať kompatibilné povrchové úpravy, ako je striebro alebo pocínovanie, aby sa zvládlo riziko galvanickej korózie a zachovala sa integrita kontaktu.

Zmiernenie: použite kompatibilné páry terminál-materiál, v prípade potreby aplikujte striebro alebo cínovanie, a navrhnite rozhranie tak, aby kontaktný tlak a geometria zostali stabilné v priebehu času.

Literatúra výrobcu uvádza medené alebo hliníkové koncovky so strieborným pokovovaním ako bežnú prax v závislosti od menovitého prúdu a dizajnu.

Rozmerová citlivosť je vysoká

Hardvér transformátorového puzdra nemožno považovať za bežný medený odliatok.

Diel musí pasovať do puzdra, vodičová cesta, a geometriu konektora správne, pretože zlá kontrola rozmerov môže viesť k chybnej montáži, kontaktný stres, alebo prehriatiu.

IEC 60137 definuje puzdro ako testovaný izolovaný komponent prístroja, čo robí z vodivého hardvéru časť pevne uzavretého elektrického systému, a nie voľnú mechanickú armatúru.

Zmiernenie: rezervný prídavok na obrábanie na kontaktných a montážnych plochách, dôkladne skontrolujte kritické rozmery, a zaobchádzať s odliatok ako s takmer čistým polotovarom pre kľúčové prvky rozhrania, a nie s finálnym lícovaným dielom.

Náklady na materiál sú vyššie ako jednoduché konštrukčné kovy

Zliatiny na báze medi sú drahšie ako bežné konštrukčné ocele, preto by sa investičné liatie malo používať iba vtedy, keď elektrické a tepelné výhody odôvodňujú materiálové náklady.

To je dôvod, prečo je hardvér s medenými priechodkami vybraný pre funkcie prenášajúce prúd a dôležité pre kontakt, nie pre všeobecné konštrukčné zátvorky.

Zmiernenie: používajte meď s vysokou vodivosťou len tam, kde je vodivosť skutočne nevyhnutná,

a rezervná mosadz alebo bronz pre sekundárny konektor a mechanické vlastnosti, kde na pevnosti alebo opracovateľnosti záleží viac ako na maximálnej vodivosti.

Výroba jednoduchých tvarov môže byť lacnejšia inými spôsobmi

Investičné liatie je najcennejšie, keď nahrádza náročné obrábanie alebo umožňuje integráciu geometrie.

Pre veľmi jednoduchú trubicu, bar, alebo tanierovitá časť, subtraktívne obrábanie môže byť ešte hospodárnejšie.

Odkazy na odlievanie medi opakovane ohraničujú výber procesu okolo zložitosti geometrie, potreby vodivosti, a požiadavky na spracovanie po odliatí.

Zmiernenie: použite investičný odliatok, ak má dielec integrované koncovky, výstupky, a kontaktná geometria; pri jednoduchších tvaroch použite opracovanie alebo kovanie.

To udržuje investičné odlievanie v zóne, kde pridáva najväčšiu hodnotu.

8. Typické aplikácie liateho medeného puzdra transformátora

Vysokoprúdové koncové drieky a vodičové rúrky

Najviditeľnejšou aplikáciou je samotná aktuálna cesta.

Dokumentácia objímky transformátora zobrazuje medené rúrky, medené vodičové tyče, a koncové časti na báze medi ako štandardné konštrukčné prvky v silnoprúdových priechodkách.

Tieto časti prenášajú prúd cez puzdro pri zachovaní nízkeho odporu a stabilného výkonu kontaktov.

Horné svorky a kontaktné hlavy

Horné svorky sú bežne vyrobené z medi alebo hliníka v závislosti od menovitého prúdu, a medené verzie sú často pocínované alebo postriebrené, aby sa zlepšil kontaktný výkon.

Vďaka tomu je liata meď vhodnou voľbou pre hlavy svoriek a telá konektorov, ktoré sú na elektrickom rozhraní a musia udržiavať spoľahlivý tlak a vodivosť.

Postriebrené kontaktné plochy

Niektoré systémy puzdier výslovne špecifikujú postriebrené medené koncové stonky dosiahnuť stabilné, kontakt s nízkym odporom a lepšia dlhodobá odolnosť voči oxidácii.

Investičný odliatok tieto diely dobre podporuje, pretože odlievané teleso môže byť po odliatí opracované a pokovované, aby sa dokončil funkčný povrch.

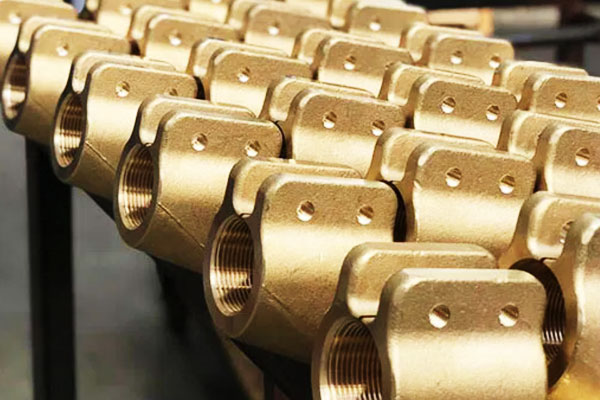

Bloky konektorov a mechanické rozhrania

Odliatky zo zliatiny medi sú tiež užitočné pre bloky konektorov, upínacie kusy, a hardvér rozhrania, kde časť musí kombinovať vodivosť s mechanicky robustnou geometriou.

V tých lokalitách, mosadz alebo bronz možno vybrať, keď pevnosť, obliecť sa, alebo odolnosť proti korózii sa stáva dôležitejšou ako maximálna vodivosť.

Prípady použitia puzdier transformátora na úrovni systému

Na systémovej úrovni, tieto časti sa objavia v výkonové transformátory, silnoprúdové priechodky, reaktorové puzdrá, rozhrania rozvádzačov, a káblové koncovky.

IEC 60137 definuje priechodky pre transformátory a iné elektrické zariadenia vyššie 1000 Vložka,

a návody produktov objímok zobrazujú medené vodičové rúrky a medené alebo postriebrené koncové body ako bežné konštrukčné prvky.

9. Bežné režimy zlyhania služby v teréne a stratégie optimalizácie procesov

Akonáhle medené puzdro transformátora vstúpilo do prevádzky, zlyhanie už nie je len výrobným problémom.

Stáva sa a problém so spoľahlivosťou na úrovni systému zahŕňajúce mechanické uloženie, tepelné cyklovanie, environmentálna expozícia, a skrytá vnútorná kvalita.

Uvoľnenie prírubového kontaktu a lokálne prehriatie

Jeden opakujúci sa režim zlyhania je uvoľnenie príruby, často sprevádzané lokalizované prehriatie na kontaktnom rozhraní.

V transformátorovom servise, to zvyčajne poukazuje na stratu rovinnosti alebo stability upnutia v priebehu času.

Hlavnou príčinou často nie je samotný krútiaci moment skrutiek, ale uvoľnenie zvyškového napätia, ktoré zostalo v odliatku po ochladení a tepelnej expozícii.

Ako časť zažíva opakované tepelné cykly, že vnútorný stres môže relaxovať, vytvára jemné skreslenie v čele príruby a znižuje kontaktný tlak.

Inžiniersky výklad

Toto je klasický príklad dielu, ktorý je rozmerovo prijateľný pri dodávke, ale nie je dostatočne stabilizovaný pre dlhodobú prevádzku.

V liatych hardvéroch na báze medi, tepelná história je dôležitá, pretože časť sa môže pomaly pohybovať pri kombinovanom tepelnom a mechanickom zaťažení.

Akonáhle kontaktný tlak klesne, odpor stúpa, zvyšuje sa tvorba tepla, a problém sa môže zrýchliť na lokalizovanú tepelnú poruchu.

Optimalizácia procesov

Zlieváreň by mala zaviesť a disciplinovanejší krok žíhania pri nízkej teplote po odliatí, najmä pre prírubové časti alebo diely s vysokým napätím.

Rýchlosť ochladzovania by sa mala tiež dôkladnejšie kontrolovať počas tuhnutia a manipulácie po odliatku, aby sa znížila úroveň zvyškového napätia pred obrábaním a dokončovaním.

Pre kritické povrchy prírub, konečné opracovanie by sa malo vykonávať až po tepelnej stabilizácii dielu.

Povrchová korózia Odolnosť voči jamkám a stúpajúcim kontaktom

Druhým bežným poruchovým režimom je povrchová korózia jamková, čím sa postupne zvyšuje prechodový odpor.

Toto je obzvlášť dôležité pri vonkajších alebo pobrežných inštaláciách, kde vlhkosť, vystavenie soli, a atmosférické kontaminanty môžu napádať exponované povrchy na báze medi.

Ak povrchová úprava nie je dostatočne robustná, časť môže vyvinúť lokalizované korózne články, ktoré časom degradujú elektrické rozhranie.

Inžiniersky výklad

Nejde len o kozmetický problém. V transformátorových priechodkách, povrchová korózia na prúdovom rozhraní môže priamo zvýšiť odpor, vytvárať horúce miesta, a znížiť dlhodobú stabilitu služby.

V náročných prostrediach, obyčajné mosadzné alebo mierne chránené medené povrchy môžu byť nedostatočné.

Optimalizácia procesov

Pre vonkajšiu službu, najmä v pobrežnom prostredí alebo v prostredí s vysokou vlhkosťou, stratégia ochrany povrchu by sa mala aktualizovať.

A hrubší pasivačný systém alebo tenká postriebrená vrstva je často vhodnejšia ako minimálna liečba.

Kde je prostredie služieb agresívnejšie, hliníkový bronz môže byť lepšou voľbou materiálu ako bežná mosadz pre určité funkcie konektora alebo pomocného hardvéru, pretože ponúka silnejšiu odolnosť proti korózii a lepšiu trvanlivosť pri vystavení.

Kľúčovým bodom je, že ochrana povrchu by mala byť prispôsobená životnému prostrediu, nepoužíva sa ako univerzálna povrchová úprava.

S transformátorovou priechodkou, ktorá bude žiť v blízkosti soľnej hmly, by sa nemalo zaobchádzať ako s vnútornou montážou.

Rozdelenie vnútorného čiastočného výboja zo skrytej pórovitosti

Najzávažnejší režim latentného zlyhania je vnútorná porucha čiastočného výboja spôsobené skrytou pórovitosťou alebo prepojenými vnútornými dutinami.

To je nebezpečné, pretože súčiastka môže prejsť rutinnou vizuálnou kontrolou a stále obsahuje siete vnútorných defektov, ktoré sa stávajú kritickými len pri vysokom namáhaní elektrickým poľom.

V transformátorových aplikáciách, časť medenej priechodky s vnútornou pórovitosťou sa môže stať dlhodobým rizikom spoľahlivosti, aj keď vonkajšie povrchy vyzerajú dobre.

Inžiniersky výklad

Ide o problém zabezpečenia kvality s elektrickými následkami. Vnútorná pórovitosť môže pôsobiť ako koncentrátor stresu, lapač vlhkosti, alebo miesto lokálneho tepelného defektu.

V prostredí vysokého napätia, tento druh defektu môže podporovať iniciáciu výboja a progresívnu degradáciu.

Optimalizácia procesov

Prvým nápravným opatrením je znížiť mieru vnútorných pórov v štádiu odlievania zlepšením dizajnu kŕmenia, tavenina čistota, a kontrola tuhnutia.

Druhým je posilnenie nedeštruktívneho hodnotenia. Pre vysokonapäťový vývodkový hardvér, rádiografická kontrola by sa nemala spoliehať na filozofiu minimálneho odberu vzoriek.

Vyšší pomer kontroly je opodstatnený pre kritické časti, najmä tam, kde vnútorná spoľahlivosť priamo ovplyvňuje dielektrickú spoľahlivosť.

Pre rodiny produktov kritických z hľadiska bezpečnosti, kontrola by sa mala považovať za súčasť obálky návrhu, nie len ako posledná kontrola.

Keď sú následky zlyhania vážne, stratégia kontroly sa musí zodpovedajúcim spôsobom sprísniť.

10. Záver

Ako vysoko spoľahlivé riešenie presného tvárnenia pre komponent silového jadra, liatie medené puzdro transformátora integruje metalurgické vlastnosti zliatiny medi,

viacprvkové presná kontrola parametrov zlievárne a štandardizovaný systém kontroly kvality výkonovej triedy,

efektívne riešenie základných chýb tradičných ciest kovania a odlievania do piesku na komplexnej integrovanej výrobe puzdier,

vyváženie rozmerovej presnosti, vnútorná metalurgická kompaktnosť a dlhodobá elektrická stabilita vyžadovaná skutočnými pracovnými podmienkami transformátora.

Z pohľadu materiálového usporiadania, výber triedenej zliatiny medi realizuje cielené prispôsobenie z lacných nízkonapäťových distribučných mosadzných puzdier

na vysoko výkonné antikorózne puzdro z nového energetického hliníkového bronzu a ultravysoko vodivé vysokonapäťové bezkyslíkaté medené puzdro;

z procesnej dimenzie, systém dvojitého plášťa (vodné sklo + oxid kremičitý sol) flexibilne riadi výrobné náklady podľa špecifikácie produktu a stupňa kvality;

z celého priemyselného reťazca, Investičné odlievanie zdôrazňuje významnú komplexnú ekonomickú výhodu životného cyklu v prispôsobenom multi-odrodovom malosériovom napájacom poli

ktorá zaberá hlavný prúd modernej výstavby elektrickej siete a trhu s popredajnými náhradnými dielmi.

Časté otázky

Prečo je fosforový bronz vhodnejší pre vonkajšie často rozoberané priechodky transformátora ako čistá meď?

Fosforový bronz má oveľa vyššiu pevnosť v ťahu, odolnosť proti opotrebovaniu a vlastnosti proti tečeniu ako čistá meď,

odolnosť proti opakovanej deformácii zovretia skrutiek a korózii pobrežnej soli; jeho mierny pokles vodivosti je prijateľný pre konvenčnú koncovú priechodku distribučného transformátora.

Ako odstrániť defekt vodíkovej dierky, ktorý je pre vysokonapäťovú medenú priechodku najškodlivejší?

Hlavné tri opatrenia: plne segmentované vysokoteplotné praženie s odstránením zvyškov vody, medenú surovinu predpečte pred vkladaním do pece,

pred naliatím roztavenej medi pridajte kvantitatívny deoxidátor fosforovej medi plus odplynenie inertným plynom.

Je postriebrenie povinné pre všetky transformátorové puzdrá z medi liateho na investíciu?

Nie je povinné; len vysokoprúdový vysokonapäťový kontaktný povrch jadra potrebuje postriebrenie na zníženie prechodového odporu;

vnútorné nízkonapäťové mosadzné puzdro môže prijať ekonomické chemické pasivačné ošetrenie na kontrolu výrobných nákladov.

V porovnaní s vytláčaným puzdrom, kedy má investičné odlievanie zjavnú nákladovú výhodu?

Pre priechodku s nepravidelnou prírubou, asymetrický hriadeľ s premenlivým priemerom a vstavaná komplexná štruktúra vnútornej olejovej drážky, a malosériové neštandardné prispôsobené náhradné diely transformátorov,

investičné liatie výrazne znižuje celkové náklady na spracovanie; jednoduché rovnomerné prierezové priame puzdro stále preferuje kontinuálne vytláčanie + Proces CNC rezania.
