1. Zavedenie
Stratený vosk (investície) casting sa vyberá kde komplexná geometria, jemná povrchová úprava, prísna kontrola rozmerov, a schopnosť odlievať vysokovýkonné zliatiny sú hlavné požiadavky.
Zahŕňa aplikácie od šperkov a umenia až po lopatky leteckých turbín, lekárske implantáty, presné ventily a komponenty čerpadiel, a špeciálne automobilové alebo energetické diely.
Varianty chémie mušlí (oxid kremičitý, vodné sklo, hybridný), vzorové materiály (nízko/stredne/vysokoteplotné vosky a liate živice), a atmosféru topenia (vákuum/inertné) umožňujú vyladiť proces podľa požiadaviek na vernosť povrchu, reaktivita zliatiny, a mechanickú integritu.
Investičné liatie je ekonomické pre nízko až stredne veľké a niektoré vysokohodnotné stredne objemné behy kde alternatívy (kovanie, obrábanie z polotovaru, odlievanie) nemôže spĺňať kombinované potreby geometrie a materiálu.
2. Prečo si vybrať odlievanie strateného vosku？
Kľúčové prednosti, vďaka ktorým je odlievanie strateného vosku atraktívne:
- Komplexný takmer sieťový tvar — vnútorné priechody, tenké rebrá, podrezania a integrované prvky, ktoré redukujú montáž a obrábanie.
- Vynikajúca povrchová úprava a detail — typická drsnosť povrchu odliatku: obaly sólu oxidu kremičitého ≈ 0,6–3 µm Ra; škrupiny z vodného skla ≈ 2,5–8 µm Ra.
- Rozmerová presnosť — typické tolerancie ±0,1–0,3 % nominálnej hodnoty pre mnohé strojárske časti; kritické vzťažné body sú zvyčajne obrábané.
- Pružnosť materiálu — ocele, nerezový, duplexný, zliatinové ocele, superzliatiny na báze niklu, zliatiny kobaltu, titán, zliatiny medi a vybrané zliatiny hliníka.
- Schopnosť tenkých stien — minimálna praktická hrúbka steny sa pohybuje od ~0,3–0,5 mm (šperky) až 1.0– 1,5 mm pre strojárske odliatky; hrubšie úseky sú tiež realizovateľné.
- Schopnosť odlievať ťažké zliatiny — s obalmi kremičitého sólu, vákuové/inertné tavenie a riadená chémia plášťa, reaktívne zliatiny (titán, Ni superzliatiny) sú uskutočniteľné.
- Opakovateľnosť a ekonomika malých dávok — náklady na nástroje sú mierne (vosk odumiera) a môžu byť kompenzované krátkymi sériami a rýchlym NPI pri použití tlačených vzorov.
3. Odvetvie podľa odvetvia — Aplikácia odlievania strateným voskom
Odlievanie do strateného vosku sa používa všade tam, kde je zložitá geometria, jemná povrchová úprava, flexibilita zliatiny a úzke tolerancie poskytujú jasné výhody v oblasti výkonu alebo nákladov.
Letectvo & Plynová turbína
Typické časti:
lopatky a lopatky turbíny (malý & strednej veľkosti), vodiace lopatky trysky, komponenty spaľovacieho zariadenia, kryty palivového systému, malé konštrukčné konzoly.
Prečo investičný casting:
schopnosť vytvárať profily aerofoilov s tenkými stenami a vnútornými chladiacimi kanálmi, kompatibilita s niklovými superzliatinami a variantmi so smerovým tuhnutím/monokryštálmi, a veľmi prísna metalurgická kontrola (nízke inklúzie, riadená štruktúra zrna).
Bežné zliatiny & škrupinové voľby:
Superzliatiny na báze Ni (Odvoz, René types) — škrupiny oxidu kremičitého s vysokoteplotným vypaľovaním; monokryštálové procesy využívajú špecializované keramické jadrá a škrupinové architektúry.
Štandardom je vákuové tavenie/nalievanie a manipulácia s argónom.
Rozsah výroby & tolerancie:
objemy sa pohybujú od stoviek až po mnoho tisíc na diel; kritické vzťažné body opracované dodatočne; rozmerové tolerancie často ±0,05–0,15 % pre aerodynamické plochy. Terče povrchovej úpravy: ≈0,6–2 µm Ra (oxid kremičitý).
QA / spracovávať poznámky:
CT/röntgen, úplná metalografia, mechanické testovanie kupónov, testovanie tečenia/roztrhnutia, a často HIP pre časti s vysokou únavou alebo s kritickými zlomeninami.
Dizajn musí počítať so zmršťovaním, umiestnenie brány, a deformácie tepelného spracovania po odliatí.
Generovanie energie & Turbomachinery (Priemyselná)
Typické časti:
lopatky parnej turbíny, malé lopatky, časti trysky, vysoko namáhané obežné kolesá čerpadiel, ventily pre vysokoteplotnú prevádzku.
Prečo odlievanie do strateného vosku:
potreba vysokoteplotných zliatin a tvarovaných dráh prúdenia; investičné liatie umožňuje aerodynamiku blízku sieti a zníženú montáž.
Zliatiny & škrupiny:
Ni a Co superzliatiny, niektoré nehrdzavejúce/kobaltové zliatiny — oxid kremičitý preferované pre tepelnú stabilitu; hybridné škrupiny, ktoré sa používajú v prípade, že náklady sú problémom, ale stále sú potrebné detaily.
Výroba & QA:
stredné až vysoké objemy na program OEM, silné spoliehanie sa na NDT (rádiografia), sledovateľnosť materiálu a následné tepelné spracovanie (riešenie/vek). Bežná optimalizácia geometrie riadená prietokom/CFD.
Olej & Plyn / Petrochemický / Podmorské
Typické časti:
telesá ventilov a obloženie, tlakové kryty, podmorské konektory, špeciálne armatúry, ventilové sedadlá, komponenty čerpadla.
Prečo?:
odpor, zložité vnútorné prietokové kanály, malé až stredné výrobné série, a potreba špeciálnych zliatin pre kyslé služby.
Zliatiny & škrupiny:
duplexné/superduplexné nehrdzavejúce ocele, Zliatiny na báze Ni, Cu-Ni a aluminidy niklu; vodné sklo často používané pre väčšie telesá ventilov, oxid kremičitý alebo hybridné škrupiny pre vlhčené, detailné povrchy. Vákuové liatie používané pre kritické niklové diely.
Obavy o kvalitu:
kyslé služby/požiadavky NACE, hydrostatické skúšanie, PMI, rádiografia/ultrazvuková kontrola, a často tepelné spracovanie po odliatí a mechanické testovanie.
Pre podmorské, prísne kontroly sledovateľnosti a kvalifikácie (tlakové cyklovanie, korózne testy) uplatniť.
Dizajnové tipy:
zabezpečte adekvátne hradenie pre horúce miesta, špecifikovať prídavky na opracovanie tesniacej plochy, a vopred určte kritériá akceptácie pórovitosti (často <0.5 % obj. pre tlakové zložky).
Lekársky & Zubné (Implantáty & Nástroje)
Typické časti:
ortopedické stonky, poháre, zubné korunky/mostíky (historicky), komponenty chirurgických nástrojov, implantáty špecifické pre pacienta.
Prečo?:
biokompatibilné zliatiny (Ti-6Al-4V, Co-cr) vyžadujú presnú geometriu, jemná povrchová úprava, a niekedy porézne alebo textúrované povrchy na osseointegráciu – vlastnosti, ktoré môže investičné liatie vytvoriť bez rozsiahleho obrábania.
Zliatiny & škrupiny:
oxid kremičitý škrupiny so zirkónom/oxidom hlinitým prvým náterom pre titán a reaktívne zliatiny; vákuum alebo inertné tavenie/liatie povinné pre titán.
Regulačné & QA:
ISO / FDA / platia normy pre zdravotnícke pomôcky — úplná sledovateľnosť, spracovanie sterility, rozsiahle mechanické a korózne testy, a kontroly povrchovej úpravy.
HIP sa často používa na odstránenie vnútorných defektov implantátov.
Rozsah výroby:
z jednotlivých dielov na mieru (špecifické pre pacienta) až tisícky za štandardné implantáty; tolerancie a povrchová úprava sú prísne špecifikované (tam, kde je to potrebné, opracované tesniace plochy).
Morský & Stavba lodí
Typické časti:
obežné kolesá, kryty sita, vrtuľové kužele, diel, armatúry pre morskú vodu a telesá ventilov.
Prečo?:
zliatiny na báze medi (bronz, NAB, S nami) a nerezové odliatky odolávajú korózii morskou vodou; investičné liatie vytvára hladké mokré povrchy a integrálne geometrie, ktoré znižujú kavitáciu a odpor.
Zliatiny & škrupiny:
bronz, S nami, nerezové a tvárne liatiny; vodné sklo škrupiny sú bežné pre väčšie časti, s jemnými prvými vrstvami (zirkón) v prípade potreby na vlhké miesta.
Kvalita & testovanie:
testovanie vyváženia rotujúcich častí, hydrostatické a tlakové skúšky krytov, a testovanie korózie pre dlhodobú prevádzku.
Povrchová úprava a rozmerová rovnováha (tolerancie hádzania) sú kritické pre obežné kolesá.

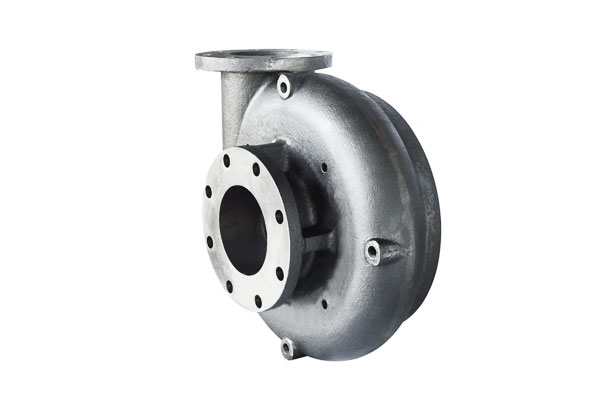

Čerpadlá, Ventily & Zariadenia na manipuláciu s kvapalinami
Typické časti:
zvitky, obežné kolesá, telesá ventilov a obloženie, čerpacie stupne na mieru.
Prečo?:
komplexné vnútorné kanály, tesné tesniace plochy, a zliatiny odolné voči korózii/erózii pre agresívne kvapaliny. Investičné liatie znižuje počet súčiastok kombináciou funkcií.
Zliatiny & škrupiny:
nehrdzavejúce ocele (316/317), duplexný, bronz, ni Zliatiny; vodné sklo alebo hybridné škrupiny v závislosti od požadovanej povrchovej úpravy.
Výroba & QA:
rutinná rádiografia alebo farbivo-penetrant, rozmerové kontroly tesniacich plôch, testovanie tvrdosti, a prípadne testovanie prietoku. Konštrukcia na obrábanie základov a hradlovania je nevyhnutná.
Automobilový (Špecialita & Výkonové diely)
Typické časti:
skrine turbodúchadla, malé skrine prevodovky, komponenty výfuku, špeciálne držiaky a nízkoobjemové ľahké diely.
Prečo?:
umožňuje komplexné integrované tvary v kovoch, ktoré nie sú vhodné na tlakové liatie alebo tam, kde odlievanie a obrábanie naráža na obrábanie z plného materiálu pre zložité geometrie.
Používa sa aj na malé série a prototypovanie prostredníctvom tlačených vzorov.
Zliatiny & škrupiny:
hliníkové zliatiny pre kryty (vodné sklo alebo oxid kremičitý v závislosti od detailu), nerezové alebo Ni zliatiny pre výfukové a výkonové diely.
Výroba & ekonomika:
nižšie objemy ako masové automobilové procesy; investičné liatie sa používa tam, kde tvar/funkcia odôvodňujú náklady na diel. Použitie odlievacích živíc urýchľuje NPI.
Elektronika, Elektrický & RF komponenty
Typické časti:
RF vlnovodné komponenty, tieniace puzdrá, konektory, časti tepelného manažmentu.
Prečo?:
takmer sieťové vodivé kryty s integrovanými rebrami, vysoko presné geometrie pre RF výkon alebo chladenie. Bežne používané zliatiny hliníka a medi.
Zliatiny & škrupiny:
meď, hliník; vodné sklo škrupiny na väčšie kusy, oxid kremičitý pre jemné vlastnosti.
Poznámky k dizajnu:
kontrola rozmerovej tolerancie pre RF lícovanie, naplánujte prídavky na obrábanie pre konektory a povrchy, ktoré sa spájajú s inými časťami.
Šperky, Dekoratívne & Malé umelecké odliatky
Typické časti:
krúžky, prívesky, sochy, malé dekoratívne prvky.
Prečo?:
tu vznikol stratený vosk – bezkonkurenčná schopnosť reprodukovať jemnú textúru a zložité tvary; nízke náklady na nástroje pre zákazkovú prácu.
Materiál & škrupiny:
zlato, striebro, bronz; nízkoteplotné vosky a oxid kremičitý alebo špecializované jemné umývanie na zachytenie detailov.
Kvalita & dokončiť:
povrchová úprava ihneď po vytrepaní je často vynikajúca (možné zrkadlové leštenie); dokončovacie práce (leštiť, pokovovanie) zostáva súčasťou nákladov. Minimálne steny môžu byť <0.5 mm pre šperky.
Výskum, Prototypovanie & Aditívne povolené dizajny
Typické časti:
prototypy, komplexné jadrá/tlačené interné kanály, jednorazový hardvér na mieru.
Prečo?:
3D-tlačené liate živice a tlačené keramické jadrá odstraňujú náklady na nástroje a umožňujú rýchlu iteráciu; investičné odlievanie prevádza zložitosť tlače na kov.
Zliatiny & škrupiny:
akákoľvek kompatibilná zliatina v závislosti od aplikácie; hybridné škrupiny bežne používané na kontrolu nákladov a detailov.
Obrat & stupnica:
ideálne pre malé objemy – jednotlivé až stovky – a pre geometrie nemožné tradičnými nástrojmi.
Medziodvetvové praktické usmernenia
- Výber škrupiny: použitie oxid kremičitý pre najvyššiu vernosť povrchu, vákuová kompatibilita a reaktívne/vysokoteplotné zliatiny (letectvo, lekársky, superzliatiny);
použitie vodné sklo pre ekonomické, robustné škrupiny v oceľových/železných/námorných aplikáciách;
adoptovať hybridný škrupiny (oxid kremičitý/zirkónový povrch + záloha vodného skla) keď potrebujete dobrú povrchovú úpravu, ale chcete nižšie náklady na škrupinu a silnejšiu manipuláciu. - Kontrola pórovitosti: špecifikovať kritériá akceptácie pórovitosti včas.
Časti s únavou alebo tlakom vyžadujú podtlakové nalievanie, stlačiť, alebo HIP a špecifikujte úrovne akceptácie CT/RTG; cieľ <0.5 % obj. pre kritické komponenty, kde je to možné. - Kritické údaje & obrábanie: vždy definujte presné vzťažné body a obrobené povrchy v RFQ, aby sa hradlovanie a stúpanie vyhlo kritickým oblastiam.
Očakávajte typické tolerancie pri odliatku ±0,1–0,3 % a obrábanie na tesnenie plôch alebo ložísk. - Očakávania povrchovej úpravy: oxid kremičitý ~0,6–3 µm Ra; vodné sklo ~2,5-8 µm Ra — následné spracovanie (obrábanie, leštenie, brúsenie) použiť tam, kde je to potrebné.
- Veľkosť dielu & omša: investičný odliatok bežne pokrýva od gramov (šperky) až desiatky kilogramov (priemyselné obežné kolesá/ventily); sú možné veľmi veľké časti, ale môžu uprednostňovať škrupiny z vodného skla a etapové stavby.
- Spolupráca: skoré zapojenie sa do zlievárne (pre vrátkovanie, dizajn pre zlievateľnosť, výber materiálu a plán kontroly kvality) znižuje počet opakovaní a urýchľuje kvalifikáciu.
4. Nové trendy, ktoré rozširujú alebo menia aplikačný priestor
- Aditívna výroba vzorov a jadier: SLA/DLP tlačené liate živice a spojivové keramické jadrá eliminujú nástroje pre mnohé série a umožňujú geometrie, ktoré boli predtým nemožné (integrálne konformné chladenie, zložité vnútorné pasáže).
Toto rozširuje investičné odlievanie na rýchloobrátkové prototypovanie a nízkoobjemové zložité diely. - Hybridné škrupinové systémy & pokročilé žiaruvzdorné materiály: vnútorné plášte na mieru (zirkón, oxid hlinitý) zlepšujú kompatibilitu s reaktívnymi zliatinami, zatiaľ čo vonkajšie nátery znižujú náklady.
- Integrácia so simuláciou & digitálne QA: simulácia tuhnutia (MAGMA, Vykrútiť), Mapovanie pórovitosti založené na CT a strojové učenie na riadenie procesov znižujú skúšobné cykly a zvyšujú výťažok prvého prechodu.
- Vylepšená technológia tavenia a odplyňovania: vákuové indukčné tavenie, odplyňovanie a filtrácia argónom znižuje inklúzie a pórovitosť – otvára nové aplikácie v kritických komponentoch.
- Udržateľné postupy: vyššia miera regenerácie vosku, recyklácia kalu, rekuperácia energie pri vyhorení, a vyššie využitie recyklovaných kovov vo vhodných zliatinách.
5. Záver
Odlievanie do strateného vosku zostáva jedinečnou a široko používanou výrobnou cestou, pretože spája geometrickú slobodu, vysoká kvalita povrchu a všestrannosť zliatiny.
Jeho aplikácie sa sústreďujú tam, kde tieto atribúty pridávajú najväčšiu hodnotu: komponenty leteckých a energetických turbín, lekárske implantáty, presné ventily a čerpadlá, námorný a podmorský hardvér, šperky a umenie, a špeciálne automobilové komponenty.
Novšie technológie – najmä výroba aditívnych vzorov a pokročilé škrupinové systémy – rozširujú rozsah použiteľných aplikácií, skrátenie vývojových cyklov a zlepšenie udržateľnosti.
Pre každú kritickú aplikáciu závisí víťazný výsledok od skorej spolupráce v zlievarni, prísna kontrola procesu, a prispôsobenie zliatiny, shell a QA podľa servisných požiadaviek dielu.
Časté otázky
Môže investičný odliatok vytvárať veľmi veľké diely?
Áno – s vhodnou architektúrou shellu a manipuláciou, veľké investičné odliatky (>20– 30 kg) sú uskutočniteľné, hoci sa bežne používajú škrupiny z vodného skla a postupné stavby.
Pre veľmi veľké, odlievanie jednoduchých dielov do piesku alebo odlievanie do trvalej formy môže byť ekonomickejšie.
Aký rozsah objemu je najvhodnejší pre stratený vosk?
Investičné liatie je ekonomické od jednorazových prototypov až po stredné objemy (stovky → desaťtisíce).
Pre veľmi veľké objemy jednoduchých tvarov, odlievanie, razenie alebo kovanie väčšinou vyhráva.
Kedy potrebujem HIP?
Špecifikujte HIP pre kritickú únavu, tlakové alebo letecké časti, kde sa musí minimalizovať pórovitosť vnútorného zmršťovania. HIP výrazne zlepšuje únavovú životnosť a lomovú húževnatosť uzavretím vnútorných dutín.
Ktorý škrupinový systém si mám vybrať pre titán?
Využitie oxid kremičitý (koloidný oxid kremičitý) vnútorné nátery a vákuové/inertné tavenie/nalievanie; škrupiny z vodného skla sú vo všeobecnosti nevhodné pre titán bez rozsiahlych bariérových opatrení.
Aké jemné môžu byť funkcie investičného obsadenia?
So škrupinami zo silika-solu a jemnými voskovými/živicovými vzormi môžete dosiahnuť vlastnosti <0.5 mm, ale pre konštrukčnú robustnosť konzervatívne minimum ~1,0 mm je typické, pokiaľ dôkazy z prototypov nepodporujú menšie funkcie.
