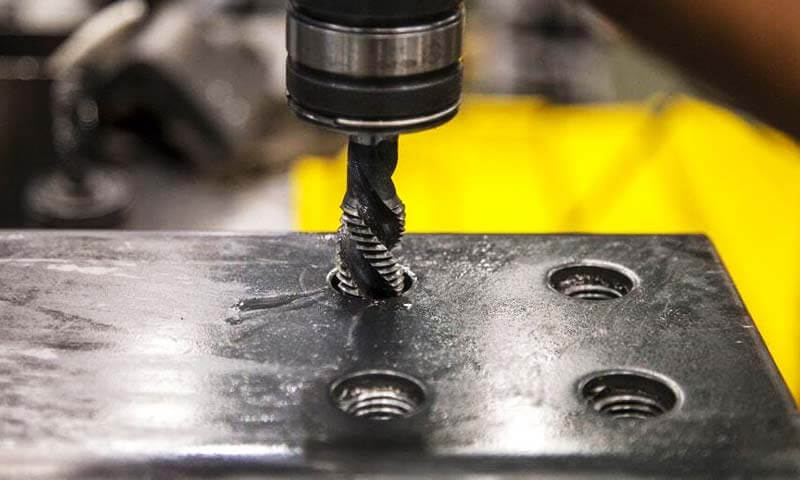

Kupeće rupe u obradu

1. Uvođenje

Mašinska obrada je sastavni dio mnogih industrija koje zahtijevaju precizne komponente i pouzdanu montažu.

Urezana rupa – neophodna za stvaranje unutrašnjih navoja u materijalima – služi kao osnova za mnoge primjene pričvršćivanja.

Ovaj proces omogućava zavrtnje, vijci, i druge pričvršćivače koje treba bezbedno umetnuti, osiguravajući da komponente ostanu zajedno, čak i pod ekstremnim uslovima.

Urezane rupe su posebno važne u industrijama kao što je automobilska, vazdušni prostor, elektronika, i mašinerije.

Razumijevanje osnova urezivanja i kako postići precizno urezivanje navoja može pomoći u poboljšanju efikasnosti proizvodnje i kvaliteta proizvoda.

U ovom blog postu, razložit ćemo proces tapkanja, objasniti različite vrste nareznih rupa, i pružiti osnovne savjete za osiguranje vrhunskog kvaliteta.

Također ćemo se pozabaviti korištenim alatima i materijalima, faktori koji utiču na preciznost urezivanja, i uobičajene primjene nareznih rupa.

2. Šta je tapped Hole?

Narezana rupa je jednostavno rupa koja je izbušena i zatim urezana pomoću slavine za prihvatanje pričvršćivača.

Razlikuje se od izbušene rupe, što je jednostavno rupa bez ikakvih navoja.

Urezivanje stvara unutrašnje navoje unutar rupe, omogućava umetanje šrafova, vijci, ili druge pričvršćivače s navojem.

• Izbušena rupa vs. Tapped Hole: Dok je izbušena rupa osnovna cilindrična rupa, narezana rupa je rezultat upotrebe alata za urezivanje za stvaranje spiralnih navoja na unutrašnjoj površini.
  Ovaj navoj omogućava da rupa sigurno drži zatvarače, što je neophodno u mnogim aplikacijama.
• Uobičajeni uslovi:

• • Teme: Ovo su spiralni žljebovi urezani u rupu, omogućavajući uvrtanje zatvarača.
  • Dodirnite: Alat koji se koristi za rezanje unutrašnjih navoja u rupu. Dostupan je u različitim vrstama ovisno o materijalu i specifikacijama navoja.
  • Pitch: Udaljenost između pojedinačnih niti. Što je finiji teren, što više niti po inču (TPI), što je kritično za određene aplikacije koje zahtijevaju veću preciznost.

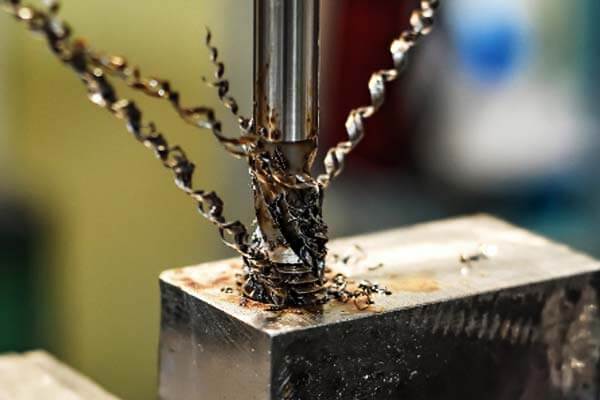

3. Proces obrade urezivanja

Proces urezivanja uključuje upotrebu slavine za rezanje unutrašnjih navoja u rupu. Ovisno o materijalu i željenoj veličini konca, koriste se različiti alati i mašine.

• Oprema:

• • CNC mašine: Ove kompjuterski kontrolisane mašine mogu da izvode visoko precizno urezivanje automatski, što ih čini idealnim za proizvodnju velikih razmera.
  • Mašine za točenje: Ove specijalizirane mašine su dizajnirane posebno za urezivanje i mogu se nositi s ručnim i automatskim operacijama.
  • Ručni alati za tapkanje: Za manje ili prilagođene poslove, Koriste se ručni alati za urezivanje kao što su ručne slavine i matrice.
    Oni se obično koriste kada je potrebno probiti samo nekoliko rupa.

• Tapping vs. Thread Milling: Glodanje i urezivanje navoja stvaraju unutrašnje navoje, ali postoje jasne razlike.
  Dok je urezivanje brže i efikasnije za male i srednje rupe, glodanje navoja nudi veću fleksibilnost za veće navoje ili složene geometrije.

4. Kako tapkati rupe korak po korak

Evo detaljnog opisa kako uspješno probiti rupu:

• Korak 1: Prikupite potrebne alate i materijale

• • Pobrinite se da imate slavinu, bušilica, mašina za točenje ručnim alatom za urezivanje, i lubrikant.

• Korak 2: Odaberite desnu slavinu i burgiju

• • Odaberite slavinu koja odgovara željenoj vrsti niti (UNC, UNF, Metric) i veličina.
    Odaberite odgovarajuću burgiju koja odgovara veličini slavine kako biste osigurali savršeno pristajanje.

• Korak 3: Izbušite rupu

• • Izbušite rupu do odgovarajuće veličine, osiguravajući da odgovara specifikacijama slavine.
    Koristite bušilicu odgovarajućeg prečnika i dubine na osnovu potrebnog koraka navoja.

• Korak 4: Pripremite se za tapkanje

• • Očistite rupu i nanesite odgovarajuće mazivo da smanjite trenje i spriječite da se slavina zaglavi tokom procesa rezanja.

• Korak 5: Tapping the Hole

• • Započnite tapkanje umetanjem slavine u otvor, i primjenom dosljednog pritiska dok rotirate alat za stvaranje navoja.
    Uvjerite se da slavina ostane poravnata s rupom kako biste spriječili neusklađenost.

5. Vrste izrezbarenih rupa

Urezane rupe su neophodne za stvaranje sigurnih veza između dijelova, a postoji nekoliko tipova ovisno o zahtjevima aplikacije.
Razumijevanje različitih tipova nareznih rupa pomaže u odabiru prave metode za specifične zadatke, osiguravaju optimalne performanse i pristajanje.
Evo najčešćih tipova:

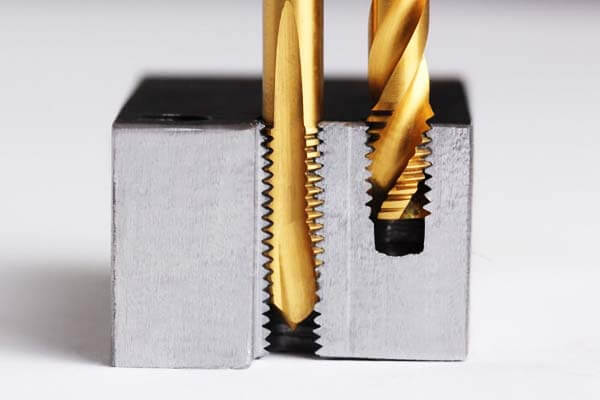

Kroz rupe

Prolazne rupe su rupe za urezivanje koje se protežu kroz materijal, s jedne strane na drugu.
Ove rupe omogućavaju pričvršćivačima da u potpunosti prođu, sa navojima unutar otvora koji osiguravaju sigurnu vezu za vijke, vijci, ili druge vrste pričvršćivača s navojem.
Prolazne rupe se široko koriste u aplikacijama gdje obje strane materijala moraju biti spojene ili kada se pričvršćuju na više dijelova s ​​obje strane materijala.

Blind Holes

Slijepe rupe, za razliku od prolaznih rupa, ne prođu u potpunosti kroz materijal.
Oni se buše do određene dubine, a zatim se urezuju da bi se stvorili navoji.
Slijepe rupe su idealne kada je potrebno pričvrstiti samo jednu stranu materijala, kao što je pričvršćivanje komponenti na radni komad koji nema pristup stražnjoj strani.

Counterbore Holes

Probušena rupa je vrsta rupe sa narezima sa povećanim otvorom na vrhu kako bi se omogućila glava vijka, vijak, ili neki drugi zatvarač koji treba da stoji u ravni sa ili ispod površine materijala.
Ova vrsta rupe je posebno korisna kada želite sakriti glavu zatvarača, obezbjeđivanje čistoće, Glatka površina.

Reamed Holes

Razvrtane rupe su rupe koje su izbušene, a zatim razvrtane kako bi se poboljšala njihova veličina, oblika, i završnu obradu površine.
Proces razvrtanja osigurava da rupa ima ispravnu toleranciju i da je glatka, što je posebno važno prije tapkanja.
Razvrtane rupe pružaju viši nivo preciznosti i neophodne su kada su potrebne čvrste tolerancije za navoje.

Interchangeable Threads

Izmjenjivi navoji se odnose na različite vrste oblika navoja koji se mogu koristiti prilikom urezivanja rupa.
Najčešće korištene vrste niti uključuju:

• UNC (Unified National Coarse): Vrsta navoja koja ima manje niti po inču, što ga čini pogodnim za teške aplikacije.
  Lakši je za proizvodnju i obično se koristi u industrijskim i mehaničkim primjenama, posebno tamo gde je snaga kritična.
• UNF (Unified National Fine): Sa više niti po inču nego UNC, UNF navoji su idealni za aplikacije koje zahtijevaju visoku preciznost i manje, finiji konac odgovara.
  Koriste se kada je potrebna veća čvrstoća i preciznost, kao što je u preciznim mašinama ili vazduhoplovnim komponentama.
• Metric Threads: Na osnovu metričkog sistema, ove niti se obično nalaze u evropskim i međunarodnim aplikacijama.
  Metrički navoji se koriste u širokom spektru industrija kako za precizne tako i za primjenu opće namjene.

6. Alati i materijali koji se koriste za urezivanje

Slavine

Slavine su primarni alati koji se koriste za rezanje unutrašnjih navoja u prethodno izbušene rupe.
Dolaze u raznim vrstama, svaki dizajniran za specifične primjene i materijale:

• Hand Taps: Ove slavine se ručno okreću pomoću ključa za slavine i pogodne su za male ili jednokratne poslove.
  Oni pružaju odličnu kontrolu nad procesom točenja, ali mogu biti radno intenzivni.
• Mašinske slavine: Dizajniran za upotrebu sa mašinama na električni pogon kao što su CNC strugovi ili namenske mašine za urezivanje, mašinske slavine nude brže i dosljednije rezultate.
  Idealni su za proizvodnju velikih količina.
• Spiral Point (Gun) Slavine: Karakteriziraju ih flaute okrenute naprijed, ove slavine su izvrsne u guranju strugotine ispred oštrice,
  što ih čini savršenim za prolazne rupe iz kojih strugotine mogu lako izaći.
• Spiralne slavine za flautu: Sa spiralnim žlebovima koji vuku strugotine prema gore i iz slijepih rupa, spiralne žljebove slavine su nezamjenjive za primjenu narezivanja u duboke rupe.
• Ravne slavine za flautu: Obično se koristi za narezivanje opće namjene u mekšim materijalima,
  ravne slavine sa žljebovima su isplative i svestrane, ali možda neće podnijeti evakuaciju strugotine tako efikasno kao spiralni dizajn.

Drill Bits

Bušilice stvaraju pilot rupu u koju će slavina urezati navoje. Odabir prave veličine burgije je ključan za uspješno urezivanje.
Prečnik burgije treba da odgovara manjem prečniku navoja koji se urezuje,
osiguravajući dovoljan ostatak materijala za slavinu za formiranje navoja bez pretjeranog naprezanja na radni komad.

• Brzorezni čelik (HSS) Drill Bits: Pogodan za većinu uobičajenih metala i legura, HSS bitovi nude dobru otpornost na habanje i toplotnu toleranciju.
• Kobalt burgije: Idealan za tvrđe materijale kao što su nerđajući čelik ili liveno gvožđe, kobaltni bitovi imaju povećanu tvrdoću i izdržljivost u poređenju sa standardnim HSS bitovima.
• Burgije sa karbidnim vrhom: Za izuzetno tvrde materijale, Bitovi sa karbidnim vrhom pružaju vrhunsku snagu i dugovječnost, iako po većoj cijeni.

Materijali za obradu

Materijal koji se urezuje značajno utiče na izbor alata, brzine, hrani, i rashladne tečnosti.
Različiti materijali imaju različite nivoe tvrdoće, Termička svojstva, i obradivost, sve to utiče na proces tapkanja.

• Čelik: Jedan od najčešće rezanih materijala, čelik zahtijeva pažljivo razmatranje odabira slavine na osnovu tvrdoće.
  Mekši čelici se često mogu narezati pomoću standardnih HSS slavina, dok kaljeni čelici mogu zahtijevati kobaltne ili karbidne slavine.
• Aluminijum: Poznat po svojoj mekoći i sklonosti žuči, aluminijum ima koristi od oštrog, visokokvalitetne slavine i dovoljno podmazivanja kako bi se spriječilo nakupljanje strugotina.
• Mesing i bronza: Ovi materijali imaju tendenciju da se samopodmazuju zbog svog sastava
  ali i dalje može imati koristi od pravilne primjene rashladne tekućine za upravljanje toplinom i održavanje integriteta alata.
• Plastika: Točenje plastike zahtijeva sporije brzine i pomake kako bi se izbjeglo topljenje ili deformacija materijala.
  Posebne slavine dizajnirane za plastiku mogu pomoći u postizanju čistoće, funkcionalne niti.

7. Faktori koji utiču na preciznost rezanja

Thread Pitch

Korak direktno utiče na broj niti po inču ili milimetru, utiče na čvrstoću i uklapanje veze.
Na primjer, manji korak daje više niti po inču, povećava snagu držanja, ali zahtijeva precizniju obradu.

Tolerancija dubine i prečnika

Održavanje čvrstih tolerancija osigurava pravilno spajanje navoja i sprječava skidanje ili slabljenje zatvarača.
Tolerancije mogu biti i do ±0,001 inča u kritičnim aplikacijama.

Brzina i brzina uvlačenja u CNC urezivanje

Optimizacija ovih parametara je ključna za postizanje visokokvalitetnih navoja bez oštećenja slavine ili radnog komada.
CNC mašine mogu održavati dosljednu brzinu i brzinu pomaka, dovodi do boljih rezultata.

Rashladna tečnost i podmazivanje

Pravilno hlađenje i podmazivanje smanjuju trenje, nagomilavanje toplote, i habanje i na slavini i na materijalu.
Upotreba rashladnog sredstva može produžiti vijek trajanja alata do 30%.

8. Prednosti i nedostaci rupa sa narezima

Prednosti urezanih rupa

Sigurno pričvršćivanje

Navojne rupe pružaju pouzdan i siguran način pričvršćivanja. Unutrašnji navoji osiguravaju da zavrtnji i vijci mogu biti čvrsto zakačeni, sprečavanje labavljenja tokom upotrebe.
Ovo čini rupe s navojem posebno korisnim u kritičnim aplikacijama gdje su sigurne veze ključne za sigurnost rada,
kao što je u vazduhoplovnoj i automobilskoj industriji.

Space Efficient

Jedna od istaknutih prednosti nareznih rupa je efikasnost prostora.

Eliminacijom potrebe za dodatnim pričvršćivačima kao što su matice ili podloške, urezane rupe štede vrijedan prostor u kompaktnim sklopovima.
Ovo je posebno korisno u elektronici, Automobilske komponente, i mašinerije, gdje su prostorna ograničenja uobičajena i svaki milimetar je važan.

Strukturni integritet

U materijalima koji mogu efikasno držati niti, rupe sa narezima pomažu u održavanju strukturalnog integriteta sklopa.
Navoji raspoređuju opterećenje na široku površinu, koji smanjuje koncentraciju naprezanja i poboljšava ukupnu izdržljivost u usporedbi s drugim metodama pričvršćivanja kao što su zakovice ili zavarivanje.
Ovo je ključno u aplikacijama u kojima komponente moraju izdržati veliki stres ili vibracije.

Jednostavnost održavanja

Urezane rupe olakšavaju održavanje, popravke, i nadogradnje omogućavanjem lakog rastavljanja i ponovnog sastavljanja komponenti.

Ova funkcija je posebno korisna u industrijama u kojima je potrebno redovno servisiranje, kao što je u proizvodnoj opremi, strojevi, i automobilske sisteme.

Mogućnost ponovne upotrebe zatvarača bez ugrožavanja integriteta niti je isplativo rješenje za održavanje.

Nedostaci nareznih rupa

Thread Wear

Značajan nedostatak nareznih rupa je trošenje navoja, posebno u mekšim materijalima.

S vremenom, ponovljeno sastavljanje i rastavljanje može uzrokovati degradaciju unutrašnjih navoja, dovodi do slabljenja veze.

Ovo je posebno problematično u aplikacijama u kojima se dijelovi moraju često sastavljati i rastavljati, kao što je u industrijama koje su teške za održavanje.

Rizik od ukrštanja niti

Unakrsni navoj se javlja kada su vijak ili zavrtanj pogrešno poravnati tokom umetanja, uzrokujući oštećenje unutrašnjih navoja. Ovaj problem može oslabiti vezu i dovesti do kvara.

Unakrsni navoj je uobičajen tokom ručnog sastavljanja, gdje preciznost može biti teže održavati.

Odgovarajuća obuka i upotreba alata kao što su vodilice niti mogu pomoći u ublažavanju ovog rizika.

Ograničeni kapacitet opterećenja

Navojne rupe imaju ograničenu nosivost, posebno u materijalima koji ne drže dobro niti, kao što su plastika ili meki metali.

Ovi materijali se mogu skinuti ili deformirati pod velikim opterećenjem, što dovodi do kvara veze.

Za aplikacije sa visokim naprezanjem, dodatne metode pričvršćivanja, kao što je upotreba ankera ili umetaka, može biti potrebno da se osigura potrebna snaga.

Potencijal za lomljenje slavine

Još jedan nedostatak je mogućnost loma slavine tokom procesa urezivanja navoja, posebno kada radite s tvrdim materijalima kao što su titan ili nehrđajući čelik.

Nepravilno podmazivanje, pogrešne brzine dodavanja, ili korištenje pogrešne slavine za materijal može povećati rizik od loma.

Polomljenu slavinu je teško ukloniti i može oštetiti radni komad, što dovodi do skupih zastoja i popravki.

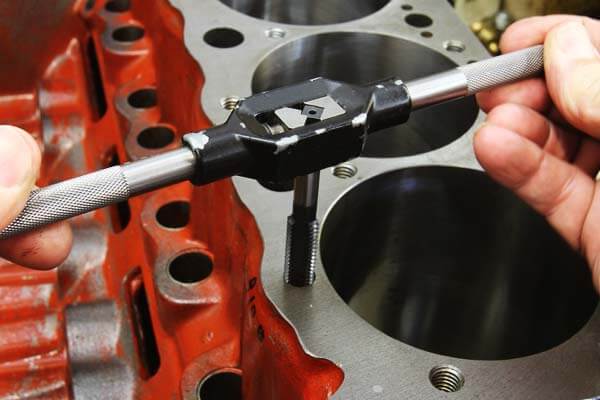

9. Primjena nareznih rupa

Narezne rupe igraju ključnu ulogu u različitim industrijama, pružajući pouzdanu metodu za stvaranje sigurnih navojnih veza između komponenti.

Automobilska industrija

• Komponente motora: Rupe sa narezima se koriste za pričvršćivanje delova kao što su glave cilindra, razdjelci, i poklopce ventila na blok motora.
• Sklop šasije i karoserije: Urezane rupe omogućavaju montažu nosača, sjedala, i komponente ovjesa na okvir ili šasiju.
• Električni sistemi: Urezane rupe su takođe kritične za osiguranje elektronskih delova kao što su senzori i kontrolni moduli u električnom sistemu automobila.

Aerospace industrija

• Sklopovi trupa i krila aviona: Za pričvršćivanje panela koriste se urezane rupe, Okviri, i kontrolne površine poput zakrilaca i krilaca.
• Komponente motora: Slično kao u automobilskim aplikacijama, dijelovi motora u avionu, uključujući lopatice turbine, stepena kompresora, i kućišta,
  često zahtijevaju rupe za urezivanje kako bi se osigurao strukturalni integritet.
• Sistemi stajnih trapa: Urezivanje obezbeđuje sigurne tačke pričvršćivanja za amortizere, točkovi, i podupirači, obezbeđivanje bezbednih polijetanja i slijetanja.

Industrija elektronike

• Montaža elektronskih komponenti: Rupe sa navojem koriste se za montažu ploča, kondenzatori, otpornici, i ostale komponente sigurno u kućištu.
• Kućišta za zaštitu: Kućišta mnogih elektronskih uređaja, kao što su kompjuteri, mobilni telefoni, i medicinske opreme,
  često zahtijevaju urezane rupe za pričvršćivanje vijaka ili vijaka koji drže uređaj zapečaćenim i zaštićenim od prašine, vlage, i drugih zagađivača.
• Konektori i portovi: Za ugradnju konektora koriste se navojne rupe,
  kao što je HDMI, USB portovi, i priključke za napajanje, u elektronska kućišta, osiguravanje pravilnog poravnanja i sigurne veze.

Industrijske mašine

• Komponente alatnih mašina: Urezane rupe se koriste u montaži dijelova strojeva kao što su ploče, vretena, i držači alata, osigurava stabilnost i tačnost tokom rada.
• Montaža i poravnavanje delova: Komponente poput motora, zupčanici, i remenice su često pričvršćene vijcima ili vijcima u narezne rupe kako bi se osiguralo poravnanje i siguran rad.
• Održavanje: Urezane rupe omogućavaju rastavljanje mašina za popravke i održavanje,
  omogućava lak pristup unutrašnjim komponentama koje će možda trebati zamjenu.

Medicinski uređaji

• Medicinski implantati: Urezane rupe se koriste u ortopedskim implantatima kao što su zamjene zglobova i šrafovi, osiguravajući da ostanu čvrsto na mjestu tokom operacije i dok su u tijelu.
• Medicinska oprema: Uređaji kao što su hirurški instrumenti, dijagnostička oprema,
  i laboratorijski alati često zahtijevaju rupe za sigurno postavljanje komponenti i dodataka.
• Protetika: Rupe sa izrezima nalaze se i u protetskim uređajima, gdje se koriste za sigurno pričvršćivanje različitih dijelova kao što su zglobovi i udovi.

10. Razmatranja i savjeti za rupe s narezima

Tvrdoća materijala

Tvrđi materijali poput nehrđajućeg čelika ili titana mogu zahtijevati specijalizirane slavine i niže brzine urezivanja kako bi se spriječilo oštećenje alata.

Precizne veličine pilot rupa

Osiguravanje da promjer pilot rupe odgovara specifikacijama slavine je ključno za optimalno formiranje navoja.

Rupa pogrešne veličine može dovesti do lošeg kvaliteta navoja.

Odgovarajući prečnik rupe sa navojem

Odaberite odgovarajući prečnik rupe na osnovu glavnog prečnika slavine i svojstava materijala.

Na primjer, a 1/4-20 UNC slavina zahtijeva probnu rupu od 0,216 inča u čeliku.

Ugaone površine

Prilikom urezivanja rupa na nagnutim površinama, vodite računa o održavanju okomitosti. Neusklađenost može rezultirati unakrsnim navojem ili oštećenim slavinama.

Precizno postavljanje rupa

Precizno postavljanje rupa je kritično za funkcionalne sklopove. Čak i neznatno odstupanje može uticati na ukupne performanse komponente.

Rješavanje neusklađenosti niti

Neusklađeni navoji mogu uzrokovati poprečno uvlačenje navoja ili oštećenje otvora za narezivanje. Uvijek dvaput provjerite poravnanje prije tapkanja.

Rad sa materijalima koji se teško obrađuju

Koristite odgovarajuću rashladnu tečnost i eventualno slavine sa više žlebova kada radite sa teškim materijalima.

Na primjer, urezivanje titanijuma može zahtevati upotrebu rashladnih tečnosti na bazi sumpora da bi se smanjilo trenje.

Rukovanje defektima urezivanja

Problemi poput neravnina, podrezivanje, ili nagomilavanje čipa može ugroziti integritet niti.

Redovno održavanje alata i pridržavanje najboljih praksi mogu minimizirati ove probleme.

11. Zaključak

Zaključno, Rupe sa narezima su fundamentalne za mašinsku obradu i igraju vitalnu ulogu u sastavljanju komponenti u brojnim industrijama.

Razumevanjem principa tapkanja, odabir pravog alata i materijala, i pridržavanje najboljih praksi,

mašinci mogu postići preciznost, pouzdane niti koje poboljšavaju performanse i izdržljivost proizvoda.

Bilo da radite na složenim elektronskim uređajima ili velikim mašinama, ovladavanje umijećem urezivanja značajno doprinosi uspjehu svakog proizvodnog projekta.

Prihvaćanje ovih smjernica osigurava da svaka urezana rupa ispunjava najviše standarde kvaliteta i preciznosti.

Ako imate potrebe za obradom niti, molim te slobodno Kontaktirajte nas.
