1. Uvođenje
Lijevanje pod pritiskom je precizan i visoko efikasan proizvodni proces koji se koristi za proizvodnju složenih metalnih dijelova.
Široko se koristi u industrijama poput automobilske industrije, vazdušni prostor, elektronika, i potrošački proizvodi,
livenje pod pritiskom nudi prednosti kao što su visoke stope proizvodnje, izuzetna tačnost dimenzija, i glatke površine.
Međutim, čak i u procesu tako preciznom kao što je livenje pod pritiskom, defekti su neizbežni.
Ovi nedostaci mogu ugroziti kvalitetu dijelova, što dovodi do skupih kašnjenja i nezadovoljstva kupaca.
Razumijevanje najčešćih nedostataka tlačnog livenja, njihove uzroke, a preventivne mjere su ključne za održavanje visokih standarda proizvodnje.
U ovom članku, istražit ćemo uobičajene nedostatke tlačnog livenja, kako utiču na proizvodnju, i efikasni načini za njihovo sprečavanje.

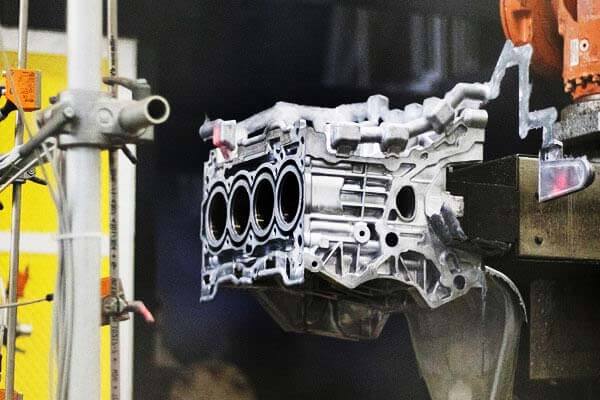

2. Šta je livenje pod pritiskom?
Lijevanje pod pritiskom je proces u kojem se rastopljeni metal ubrizgava u kalup pod visokim pritiskom. Metal se zatim hladi i učvršćuje u precizan oblik.
Obično se koristi za proizvodnju dijelova sa zamršenom geometrijom koja zahtijeva visoku dimenzionalnu točnost.
Ključne prednosti:
- Preciznost: Lijevanje pod pritiskom može postići tolerancije od ±0,1 mm, što ga čini idealnim za dijelove koji zahtijevaju složene detalje.
- Ekonomičnost: Nakon što su kalupi napravljeni, proces je veoma efikasan i isplativ, posebno u velikim serijama proizvodnje.
- Visoke stope proizvodnje: Lijevanje pod pritiskom može proizvesti hiljade identičnih dijelova u kratkom periodu, što ga čini popularnim za proizvodnju velikih razmjera.
Uobičajeni metali koji se koriste:
- Aluminijum: Računi za skoro 85% svih livenih proizvoda, poznat po svojoj laganoj težini i otpornosti na koroziju, obično se koristi u automobilskoj i svemirskoj industriji.
- Cink: Pruža visoku čvrstoću, velika fluidnost livenja, i otpornost na koroziju. Često se koristi za male, zamršenih delova.
- Magnezijum: Najlakši konstrukcijski metal, nudi visok omjer snage i težine, često se koristi u svemirskim i automobilskim aplikacijama.
- legure bakra: Poznat po visokoj čvrstoći i električnoj provodljivosti, legure bakra se koriste za elektronske komponente.
3. Uobičajeni defekti livenja pod pritiskom
Defekti livenja mogu uticati na kvalitet delova, funkcionalnost, i estetska privlačnost.
Ovi nedostaci generalno spadaju u četiri kategorije: površinski defekti, unutrašnji nedostaci, dimenzionalni defekti, i defekti u vezi sa materijalom.

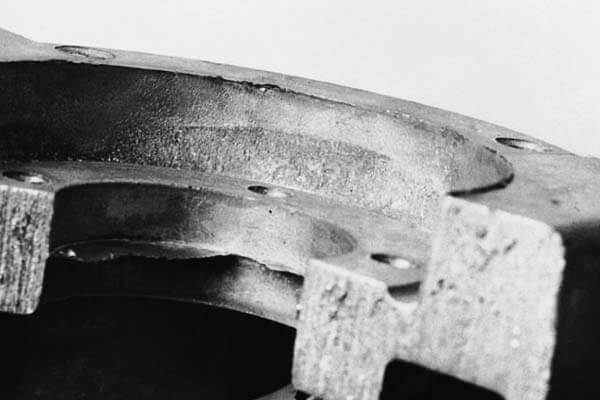

A. Defekti površine
- Flash
Bljesak nastaje kada višak metala pobjegne iz šupljine kalupa, obično zbog nedovoljnog pritiska stezanja ili neusklađenosti dijelova kalupa.
To rezultira tankim, neželjena metalna peraja oko odlivaka, koji se mora odrezati. - Cold Shut
Hladno zatvaranje je rezultat neuspjeha rastopljenog metala da se potpuno stopi tokom procesa livenja zbog neadekvatne temperature ili lošeg protoka.
Pojavljuje se kao šav ili linija na površini odljevka i može značajno oslabiti dio. - Burn Marks
Tragovi opekotina su tamne promjene boje ili nakupljanje ugljika na površini odljevka.
Ovo je obično uzrokovano pregrijavanjem metala ili prekomjernom izloženošću toplini tokom ciklusa tlačnog livenja. - Poroznost površine

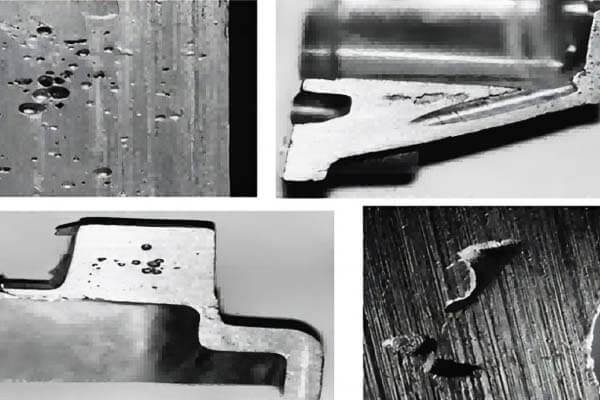

Poroznost površine rezultira malim rupama ili šupljinama koje se pojavljuju na površini odljevka.
Ovaj nedostatak je često uzrokovan zrakom ili plinom koji su zarobljeni u rastopljenom metalu tokom procesa ubrizgavanja.
B. Interni nedostaci
- Unutrašnja poroznost
Unutrašnja poroznost se odnosi na vazdušne džepove zarobljene unutar odlivaka, čineći dio slabijim i osjetljivijim na kvar pod stresom.
Ove šupljine se često javljaju kada se gas zarobi tokom procesa skrućivanja. - Skupljanje
Defekti skupljanja nastaju kada se odljevak stvrdne i skupi, stvaranje praznina unutar dijela.
Ovo je obično uzrokovano neravnomjernim hlađenjem ili neadekvatnim dovodom rastopljenog metala. - Hot Tearing

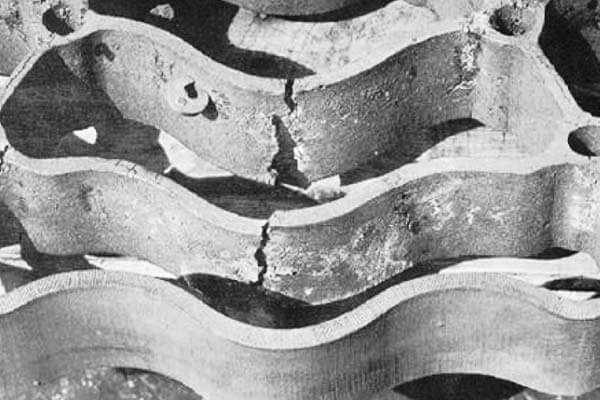

Vruće kidanje se dešava kada odlivka napukne tokom hlađenja, često u presjecima sa tankim zidovima gdje naprezanje tokom očvršćavanja premašuje sposobnost materijala da se odupre.
C. Dimenzionalni defekti
- Warpage
Iskrivljenje nastaje kada se dijelovi deformiraju zbog neravnomjernog hlađenja ili zaostalih unutrašnjih naprezanja.
Ovo je posebno uobičajeno u velikim ili složenim dijelovima gdje se brzine hlađenja razlikuju u različitim dijelovima. - Neusklađenost
Neusklađenost se dešava kada se polovice kalupa ne poravnaju pravilno, uzrokujući greške u geometriji dijela.
Ovo može biti uzrokovano lošim dizajnom kalupa ili nepravilnim stezanjem tokom ubrizgavanja. - Netačne dimenzije
Nedosledni uslovi oblikovanja, kao što je neodgovarajući pritisak ili temperatura, može rezultirati dijelovima koji ne zadovoljavaju specifikacije dizajna.
D. Defekti livenja materijala
Defekti u vezi sa materijalom su uzrokovani nečistoćama, kontaminacije, ili nepravilno rukovanje materijalom.
Ovi nedostaci mogu dovesti do nesavršenosti površine, poroznost, pa čak i neuspjeh dijela.
4. Uzroci defekta livenja pod pritiskom
Defekti livenja mogu nastati zbog različitih faktora tokom procesa proizvodnje.
Razumijevanje ovih uzroka je ključno za identifikaciju korijena problema i poduzimanje korektivnih mjera.
U nastavku su navedeni ključni uzroci defekta tlačnog livenja:
Pitanja vezana za materijal
- Nečistoće: Zagađivači ili nečistoće u metalu, kao što su oksidi ili prljavština, može ugroziti kvalitetu livenja.
Nečisti materijali mogu rezultirati defektima poput poroznosti ili hladnog zatvaranja. - Sadržaj vlage: Prekomjerna vlaga u metalu ili kalupu može uzrokovati stvaranje pare tokom procesa ubrizgavanja.
To može dovesti do mjehurića, gasni džepovi, i defekti poput poroznosti ili površinskih udubljenja. - Legura sastav: Ako metalna legura nije pravilno izmiješana ili ima pogrešan sastav za željena svojstva, može uzrokovati skupljanje ili unutrašnju poroznost.
Preventivna mjera: Korištenje visokog kvaliteta, čist, i dobro pripremljenih materijala, i osiguranje da je metal prethodno zagrijan i da se njime pravilno rukuje može ublažiti ove probleme.
Dizajn i stanje kalupa
- Neadekvatno odzračivanje: Pravilno odzračivanje je od suštinskog značaja kako bi se zarobljeni zrak omogućio da izađe tokom procesa ubrizgavanja.
Nedovoljno odzračivanje može dovesti do zarobljavanja gasa, uzrokujući defekte kao što su poroznost ili tragovi opekotina. - Istrošenost plijesni: S vremenom, kalupi se mogu istrošiti ili patiti od neusklađenosti, što dovodi do nedostataka kao što su blic ili netačne dimenzije.
- Neodgovarajući sistemi ulaska i hranjenja: Ako je sistem zatvaranja kalupa loše dizajniran ili postavljen,
može uzrokovati neravnomjeran protok metala, što dovodi do kvarova kao što su hladni zatvarači, neusklađenost, ili nepotpuno popunjavanje.
Preventivna mjera: Redovno održavanje kalupa, optimizacija sistema ventilacije, i pažljivo dizajniranje sistema za ulaz i hranjenje može spriječiti ove probleme.
Procesni parametri
- Kontrola temperature: Održavanje konstantne temperature i za metal i za kalup je ključno.
Ako je metal previše vruć ili previše hladan, može dovesti do oštećenja kao što su tragovi opekotina, hladno zatvara, ili poroznost.
Slično, nedosljedna temperatura kalupa može uzrokovati savijanje ili nepreciznost dimenzija. - Brzina i pritisak ubrizgavanja: Nedovoljna brzina injektiranja ili pritisak može dovesti do nepotpunog punjenja kalupa, što dovodi do hladnog zatvaranja ili nepotpunih odlivaka.
Obrnuto, preveliki pritisak može uzrokovati bljesak i gubitak materijala. - Stope hlađenja: Brzine hlađenja koje su prebrzo ili presporo mogu uzrokovati skupljanje, Warpage, ili vruće kidanje. Neravnomjerno hlađenje može dovesti do unutrašnjih naprezanja i izobličenja.
Preventivna mjera: Redovno praćenje i podešavanje temperature, pritisak, i brzine hlađenja osiguravaju dosljedan kvalitet proizvodnje.
Faktori mašina i alata
- Worn Dies: S vremenom, matrice koje se koriste za livenje pod pritiskom mogu se istrošiti, što dovodi do nedostataka poput blica ili nepreciznosti u dimenzijama dijelova.
Istrošene matrice također stvaraju neravnomjernu raspodjelu pritiska, što može dovesti do kvarova. - Neispravnosti mašine: Neispravne ili neispravno kalibrirane mašine za tlačno livenje mogu doprineti nedoslednom pritisku,
temperatura, i brzinu tokom procesa ubrizgavanja, dovodi do kvarova. - Neispravne postavke mašine: Korištenje pogrešnih postavki za mašinu za tlačno livenje, kao što je nepravilna brzina ili pritisak ubrizgavanja,
može uzrokovati probleme poput hladnog zatvaranja, slabo punjenje, ili prekomjeran blic.
Preventivna mjera: Osigurati da su mašine redovno kalibrirane, matrice se zamjenjuju ili održavaju, i optimizovane postavke mašine mogu sprečiti ove vrste kvarova.
Greške operatera
- Nepravilno rukovanje: Operateri koji nisu adekvatno obučeni ili ne slijede ispravne procedure mogu napraviti greške koje dovode do kvarova,
kao što je nepravilno punjenje kalupa ili nedosljedna temperatura metala. - Neadekvatna inspekcija: Ako operateri ne uspiju otkriti rane znakove kvarova ili ne slijede odgovarajuće procedure kontrole kvaliteta,
nedostaci mogu ostati neprimijećeni, što dovodi do većih problema kasnije u proizvodnji. - Nedostatak korektivnih radnji: U nekim slučajevima, operateri možda neće uspjeti prilagoditi parametre procesa kada se počnu pojavljivati nedostaci, dopuštajući da se problemi pogoršaju.
Preventivna mjera: Odgovarajuća obuka i certifikacija operatera, zajedno sa marljivim procesima inspekcije, ključne su za sprečavanje grešaka i održavanje kontrole kvaliteta.
Faktori životne sredine
- Vlažnost i temperaturne varijacije: Varijacije u vlažnosti i temperaturi okoline mogu uticati na protok metala i proces hlađenja kalupa,
što dovodi do nedosljednih rezultata i defekata kao što su poroznost ili iskrivljenost. - Čistoća: Prašina, prljavština, ili strani materijali u proizvodnom okruženju mogu kontaminirati metal ili kalupe,
što dovodi do nedostataka kao što su udubljenja na površini ili loša obrada površine.
Preventivna mjera: Održavanje kontrolisanog, čisto okruženje sa stabilnim uslovima temperature i vlažnosti može pomoći u ublažavanju ovih rizika.
5. Uobičajena rješenja za defekte tlačnog livenja
Rješavanje nedostataka tlačnog livenja zahtijeva ciljani pristup koji uzima u obzir osnovne uzroke svakog problema.
Evo, izlažemo specifična rješenja za uobičajene nedostatke, podržani podacima i praktičnim uvidima koji pomažu proizvođačima da poboljšaju svoje procese.
Flash
Rješenje: Podešavanje pritiska stezanja matrice, poboljšanje dizajna kalupa, i osiguranje pravilnog odzračivanja su efikasne strategije za minimiziranje blica.
- Pritisak stezanja kalupa: Povećanje sile stezanja može smanjiti pojavu bljeska za do 25%.
Osiguravanje da su polovice kalupa čvrsto zatvorene sprječava da rastopljeni metal izbije u neželjena područja. - Mould Design: Uključivanje čvršćih tolerancija u dizajn kalupa može smanjiti bljesak za isto toliko 40%.
Ovo uključuje preciznu mašinsku obradu i redovne provjere održavanja kako bi se osiguralo da ne postoje praznine između dijelova kalupa. - Venting: Adekvatna ventilacija omogućava da zrak izađe iz šupljine kalupa, a da ne dopušta rastopljeni metal da slijedi.
Pravilno postavljanje otvora za ventilaciju može smanjiti stvaranje bljeska za do 30%.
Cold Shut
Rješenje: Povećanje temperature metala ili podešavanje brzine ubrizgavanja osigurava potpuno punjenje kalupa i pravilno spajanje metalnih tokova.
- Temperatura metala: Podizanje temperature rastopljenog metala za 10-20°C može poboljšati fluidnost i spriječiti probleme hladnog zatvaranja.
Više temperature mogu povećati vjerovatnoću uspješne fuzije do 35%. - Brzina ubrizgavanja: Optimiziranje brzine ubrizgavanja može poboljšati proces punjenja, što dovodi do smanjenja defekta hladnog zatvaranja za oko 40%.
Veće brzine ubrizgavanja mogu pomoći da se osigura da se svi dijelovi kalupa popune prije nego što metal počne da se stvrdnjava.
Burn Marks
Rješenje: Smanjenje temperature kalupa i optimiziranje ciklusa livenja mogu spriječiti pregrijavanje i naknadne tragove izgaranja.
- Kontrola temperature kalupa: Smanjenje temperature kalupa za 10-15°C može značajno smanjiti rizik od opekotina.
Kontrolirano hlađenje također može spriječiti termički šok i srodne površinske defekte. - Optimizacija ciklusa livenja: Pojednostavljenje ciklusa livenja kako bi se izbjeglo produženo izlaganje toplini može smanjiti tragove opekotina do 20%.
Efikasno upravljanje ciklusom osigurava dosljedan kvalitet dijelova.
Poroznost (Površinski i unutrašnji)
Rješenje: Kontrola brzine hlađenja i primjena tehnika otplinjavanja mogu ublažiti probleme s poroznošću.
- Upravljanje brzinom hlađenja: Implementacija kontrolisanih brzina hlađenja može smanjiti unutrašnju poroznost do 30%.
Postepeno hlađenje pomaže u efikasnijem rasipanju zarobljenih gasova, što rezultira gušćim odljevcima. - Degassing Techniques: Korištenjem metoda kao što je livenje uz pomoć vakuuma ili dodavanje sredstava za otplinjavanje može se eliminirati do 90% defekata vezanih za poroznost.
Ove tehnike promovišu uklanjanje otopljenih plinova iz rastopljenog metala prije skrućivanja.
Skupljanje i vruće kidanje
Rješenje: Optimiziranje brzine hlađenja i dodavanje uspona može riješiti šupljine koje se skupljaju i vruće kidanje.
- Optimizacija brzine hlađenja: Fino podešavanje procesa hlađenja kako bi se osiguralo jednolično skrućivanje može smanjiti defekte skupljanja do 20%.
Ravnomjerno hlađenje minimizira koncentraciju naprezanja koja dovodi do vrućeg kidanja. - Podizači i hranilice: Strateški pozicionirani usponi mogu osigurati dodatni rastopljeni metal za kompenzaciju skupljanja, smanjenje stope kvarova za do 35%.
Odgovarajući sistemi za hranjenje osiguravaju da kritična područja ostanu bez šupljina tokom skrućivanja.
Warpage
Rješenje: Upravljanje brzinama hlađenja i minimiziranje unutrašnjih naprezanja može spriječiti savijanje.
- Uniform Cooling: Korištenje kanala za hlađenje koji promoviraju ravnomjerno hlađenje može smanjiti savijanje do 25%.
Ujednačeno hlađenje minimizira diferencijalnu kontrakciju i unutrašnja naprezanja. - Ublažavanje unutrašnjeg stresa: Uključivanje tretmana za ublažavanje stresa kao što je žarenje može smanjiti savijanje do 40%.
Uklanjanje zaostalih naprezanja osigurava stabilnost dimenzija i funkcionalni integritet.
Neusklađenost
Rješenje: Povećanje tačnosti dizajna kalupa i poboljšanje sistema zalijevanja mogu riješiti probleme neusklađenosti.
- Precizni dizajn kalupa: Korištenje naprednih CAD/CAM tehnologija može poboljšati tačnost kalupa, smanjenje grešaka neusklađenosti do 50%.
Precizni kalupi osiguravaju preciznu replikaciju dijelova. - Optimizacija gating sistema: Dizajniranje efikasnih sistema zatvarača koji precizno usmjeravaju protok rastopljenog metala može smanjiti neusklađenost do 30%.
Pravilno zatvaranje promoviše glatko punjenje i minimizira pomicanje.
Netačne dimenzije
Rješenje: Dosljedni uvjeti oblikovanja i robusne mjere kontrole kvaliteta mogu osigurati precizne dimenzije.
- Dosljedni uvjeti oblikovanja: Održavanje stabilnih parametara procesa kao što je temperatura, pritisak,
i brzine hlađenja mogu postići tačnost dimenzija unutar uskih tolerancija, smanjenje varijabilnosti za do 20%. - Kontrola kvaliteta: Implementacija rigoroznih inspekcijskih protokola može identificirati i ispraviti netočnosti dimenzija u ranoj fazi proizvodnog ciklusa.
Efikasna kontrola kvaliteta može smanjiti stope odbijanja do 15%.
6. Utjecaj defekta tlačnog livenja na proizvodnju i troškove
- Povećane stope otpada: Veće stope otpada povećavaju troškove materijala i proizvodnje.
Svaki procentni poen povećanje stope otpada može dodati 5% na troškove proizvodnje. - Produženi rokovi proizvodnje: Kašnjenja zbog kvarova mogu produžiti rokove i poremetiti rasporede.
Kašnjenja u proizvodnji mogu u prosjeku koštati kompanije $10,000 po danu. - Kontrola kvaliteta i prerada: Troškovi prerade neispravnih dijelova ili njihovog potpunog rastavljanja se zbrajaju.
Mjere kontrole kvaliteta mogu obuhvatiti do 15% ukupnih troškova proizvodnje. - Zadovoljstvo kupaca: Odljevci lošeg kvaliteta mogu umanjiti performanse proizvoda i povjerenje kupaca.
Nezadovoljstvo kupaca može dovesti do gubitka posla, sa studijama koje to pokazuju 80% kupaca se neće vratiti nakon negativnog iskustva.
7. Kako spriječiti defekte livenja pod pritiskom
Optimiziranje dizajna kalupa:
Pravilan dizajn kalupa je ključan za minimiziranje defekata. Koristite ispravne sisteme za ventilaciju, podesite vrata za pravilan protok metala,
i osigurati precizno poravnavanje kalupa kako bi se smanjio rizik od bljeskanja i poroznosti.
Kontrolisanje parametara procesa:
Održavanje konstantne temperature, pritisak, i brzine hlađenja osiguravaju da rastopljeni metal pravilno ispuni kalup i da se stvrdne bez oštećenja.
Odabir materijala i rukovanje:
Korištenje visokog kvaliteta, prethodno zagrijani materijali smanjuju kontaminaciju i nedostatke. Pravilno skladištenje i rukovanje su također bitni kako bi se izbjegli problemi povezani s vlagom.
Poboljšano održavanje alata i opreme:
Redovno održavanje i kalibracija matrica, mašine, i alati pomažu u osiguravanju dosljednog kvaliteta i smanjenju kvarova.
Obuka i stručnost:
Dobro obučeni operateri su neophodni za rano otkrivanje potencijalnih kvarova i brzo poduzimanje korektivnih mjera.
Moraju razumjeti zamršenost procesa i znati kako prilagoditi parametre prema potrebi.
8. Zaključak
Lijevanje pod pritiskom ostaje nezamjenjiv proizvodni proces, ipak dolazi sa inherentnim izazovima koji se moraju riješiti kako bi se postigli optimalni rezultati.
Razumevanjem vrsta kvarova, identifikovanje njihovih uzroka, i sprovođenje preventivnih mera,
proizvođači mogu značajno poboljšati kvalitetu i konzistentnost svojih proizvoda.
Ulaganje u napredne tehnologije, optimizacija procesa, i osiguravanje obuke operatera su od suštinskog značaja za minimiziranje kvarova i osiguravanje nesmetanog rada operacija livenja pod pritiskom.
